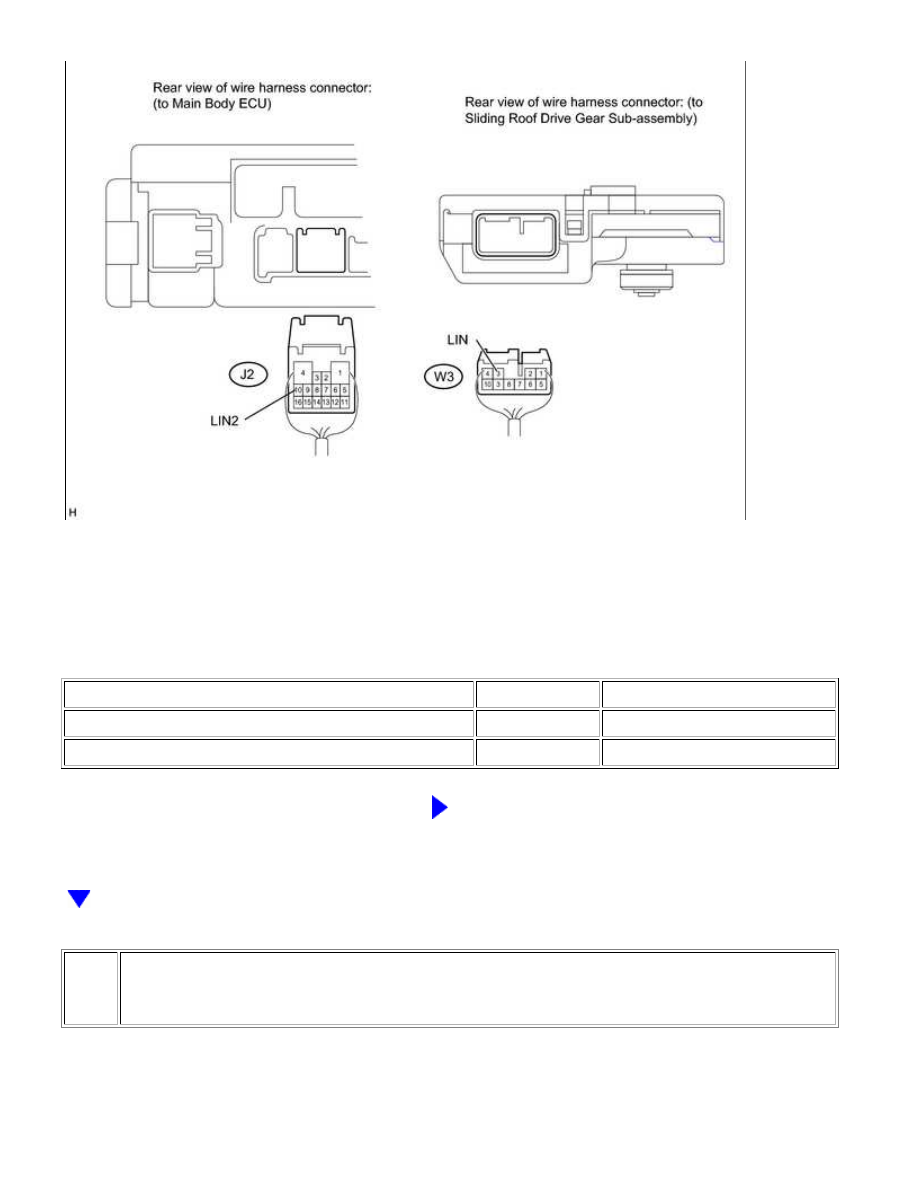

(a) Disconnect the J2 main body ECU (driver side junction block) connector.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J2-10 (LIN2) - W3-3 (LIN)

Always

Below 1 Ω

J2-10 (LIN2) or W3-3 (LIN) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

CHECK HARNESS AND CONNECTOR (SLIDING ROOF DRIVE GEAR - BATTERY AND
BODY GROUND)

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

OK

NEXT

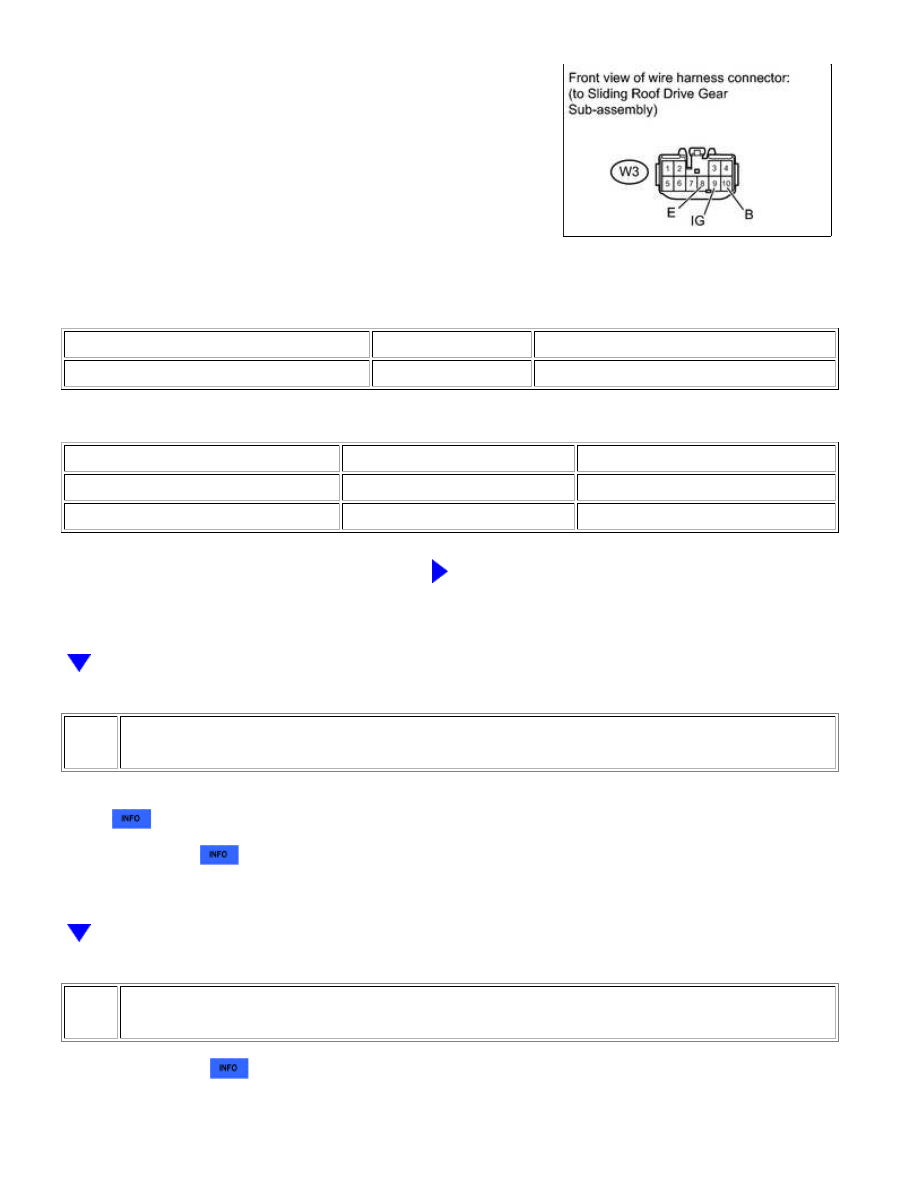

(b) Measure the resistance and voltage according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

W3-8 (E) - Body ground

Always

Below 1 Ω

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

W3-9 (IG) - Body ground

Ignition switch ON

11 to 14 V

W3-10 (B) - Body ground

Always

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

5.

REPLACE SLIDING ROOF DRIVE GEAR SUB-ASSEMBLY



.

(b) Clear the DTC



.

6.

CHECK FOR DTC

(a) Check for DTCs



.

Result:

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

RESULT

PROCEED TO

DTC B1273 output does not reoccur

A

DTC B1273 output reoccurs

B

B

REPLACE MAIN BODY ECU (DRIVER SIDE JUNCTION

BLOCK)

A

END (SLIDING ROOF DRIVE GEAR SUB-ASSEMBLY

[SLIDING ROOF ECU] IS DEFECTIVE)

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002S8J04MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM: B2321; Driver Side Door ECU

Communication Stop; 2015 MY Tundra [08/2014 -        ]

DTC

B2321

Driver Side Door ECU Communication Stop

DESCRIPTION

This DTC is output when LIN communication between the front power window regulator motor assembly LH and

main body ECU (driver side junction block) stops for 10 seconds or more.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B2321

No communication between the front power window regulator

motor assembly LH and main body ECU (driver side junction

block) for 10 seconds or more.

Front power window

regulator motor

assembly LH

Main body ECU (driver

side junction block)

Harness or connector

WIRING DIAGRAM
