(b) Measure the resistance and voltage according to the value(s) in the tables below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N2-1 (E) - Body ground

Always

Below 1 Ω

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N2-3 (B) - Body ground

Always

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

5.

REPLACE POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY

(a) Temporarily replace the power window regulator master switch assembly with a new or normally

functioning one



.

(b) Clear the DTC



.

6.

CHECK FOR DTC

(a) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B1206 output does not reoccur

A

DTC B1206 output reoccurs

B

B

REPLACE MAIN BODY ECU (DRIVER SIDE JUNCTION

BLOCK ASSEMBLY)

A

END (POWER WINDOW REGULATOR MASTER

SWITCH ASSEMBLY IS DEFECTIVE)

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002S8A046X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

DTC

B1273

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1273

for 10 seconds or more

ECU)

Main body ECU (driver side

junction block)

Harness or connector

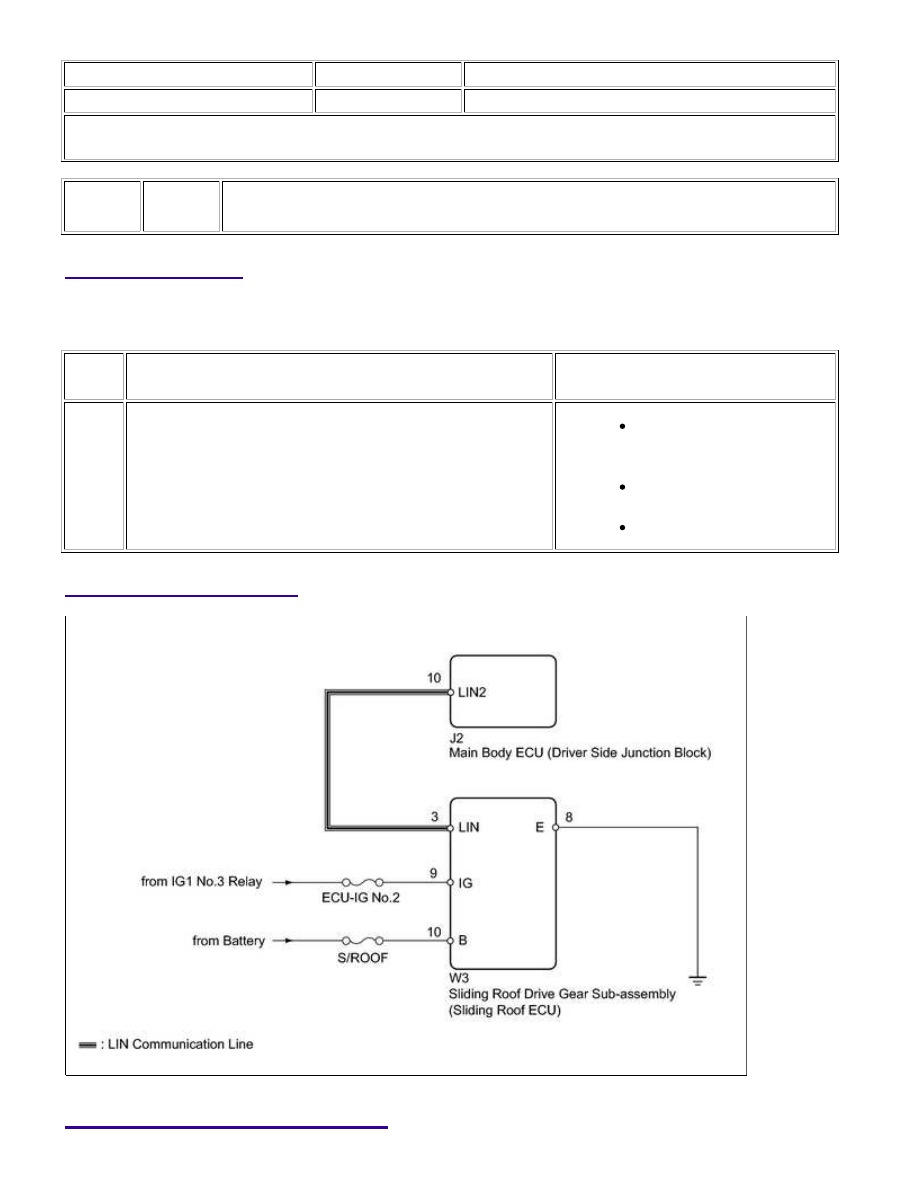

WIRING DIAGRAM

INSPECTION PROCEDURE

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

NEXT

A

NOTICE:

When using the Techstream with the ignition switch OFF to troubleshoot:

Connect the Techstream to the vehicle, and turn a courtesy switch on and off at 1.5 second intervals until

communication between the tester and vehicle begins.

HINT:

PROCEDURE

1.

CLEAR DTC

(a) Clear the DTC



.

2.

CHECK FOR DTC

(a) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B1273 output reoccurs

A

DTC B1273 output does not reoccur

B

B

USE SIMULATION METHOD TO CHECK

3.

CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - SLIDING ROOF DRIVE GEAR)
