6.6 U

Doc ID: RM000002S8E03TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM: DATA LIST / ACTIVE TEST; 2015 MY Tundra

[08/2014 -        ]

DATA LIST / ACTIVE TEST

1. READ DATA LIST

HINT:

NOTICE:

In the table below, the values listed under "Normal Condition" are reference values. Do not depend solely

on these reference values when deciding whether a part is faulty or not.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Main Body / Data List.

(e) According to the display on the Techstream, read the Data List.

Main Body

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL

CONDITION

DIAGNOSTIC NOTE

Communication

D-Door Motor

Connection status between power window

regulator motor (for driver side) and main body

ECU / OK or STOP

OK:

Connection

STOP: No

connection

When there is a

malfunction, a DTC is

stored.

Communication

P-Door Motor

Connection status between power window

regulator motor (for front passenger side) and

main body ECU / OK or STOP

OK:

Connection

STOP: No

connection

When there is a

malfunction, a DTC is

stored.

Communication

Slide Roof

OK:

Connection

STOP: No

connection

When there is a

malfunction, a DTC is

stored.

Communication

Master SW

Connection status between power window ECU

(master switch) and main body ECU / OK or

STOP

OK:

Connection

STOP: No

connection

When there is a

malfunction, a DTC is

stored.

Number of

DTCs

-

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002S8B043X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM: B1206; P/W Master Switch Communication

Stop; 2015 MY Tundra [08/2014 -        ]

DTC

B1206

P/W Master Switch Communication Stop

DESCRIPTION

This DTC is output when LIN communication between the power window regulator master switch assembly and

main body ECU (driver side junction block) stops for 10 seconds or more.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1206

No communication between the power window regulator master

switch assembly and main body ECU (driver side junction block)

for 10 seconds or more.

Power window regulator

master switch assembly

Main body ECU (driver

side junction block)

Harness or connector

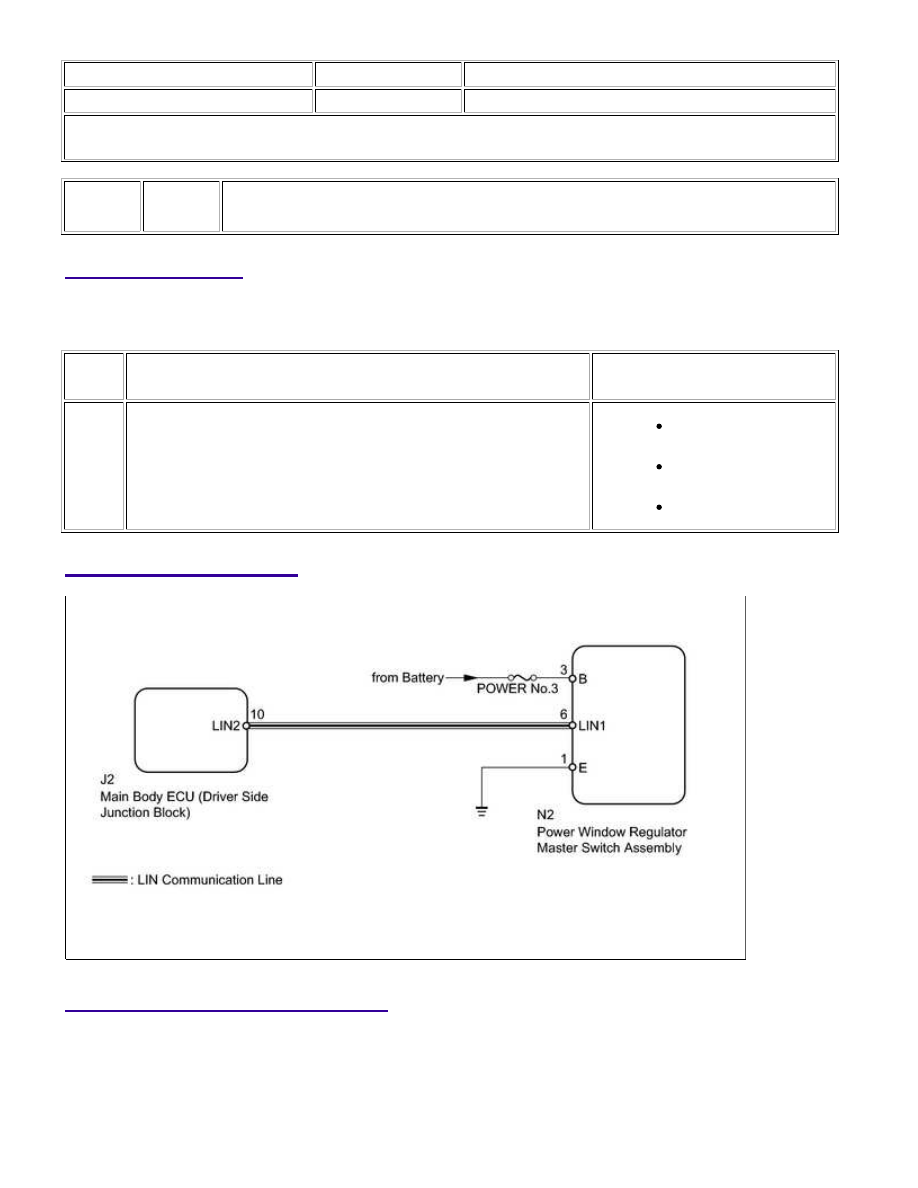

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

When using the Techstream with the ignition switch OFF to troubleshoot:

Connect the Techstream to the vehicle, and turn a courtesy switch on and off at 1.5 second intervals until

communication between the Techstream and vehicle begins.

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

NEXT

A

HINT:

DTC B2325 is stored when communication between the master switch and main body ECU (driver side

junction block) stops.

PROCEDURE

1.

CLEAR DTC

(a) Clear the DTC



.

2.

CHECK FOR DTC

(a) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B1206 output reoccurs

A

DTC B1206 output does not reoccur

B

B

USE SIMULATION METHOD TO CHECK

3.

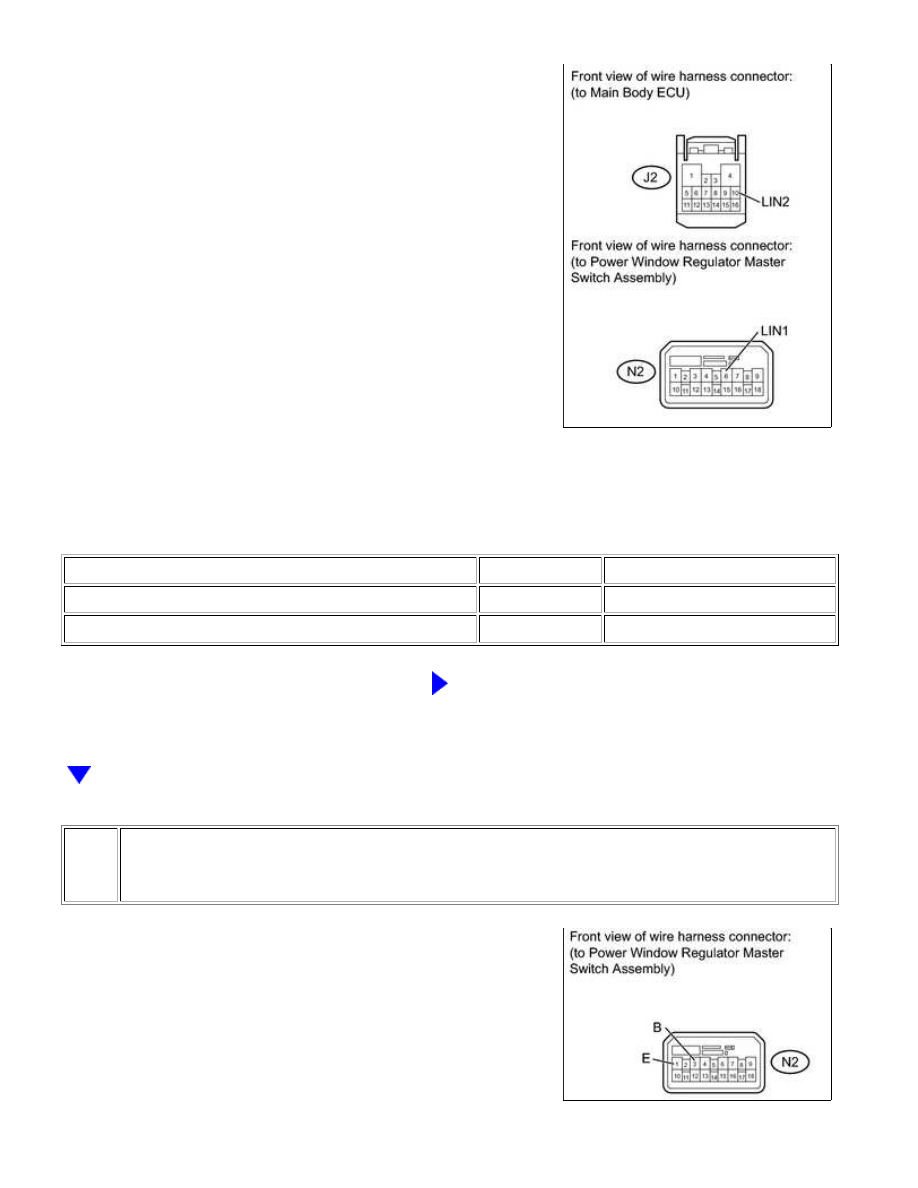

CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - MASTER SWITCH)

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

OK

(a) Disconnect the J2 main body ECU (driver side junction

block) connector.

(b) Disconnect the N2 power window regulator master switch assembly connector.

(c) Measure the resistance according to the value(s) in the tables below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J2-10 (LIN2) - N2-6 (LIN1)

Always

Below 1 Ω

J2-10 (LIN2) or N2-6 (LIN1) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

CHECK POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY (MASTER
SWITCH - BATTERY AND BODY GROUND)

(a) Disconnect the N2 power window regulator master switch

assembly connector.

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...
