Toyota Tundra (2015 year). Manual - part 2746

NEXT

A

NEXT

11.

CLEAR DTC

(a) Reconnect the N12 power window regulator motor assembly LH connector.

(b) Disconnect the N2 power window regulator master switch assembly connector.

(c) Clear the DTC



.

12.

CHECK FOR DTC

(a) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B2325 output reoccurs

A

DTC B2325 output does not reoccur

B

B

REPLACE POWER WINDOW REGULATOR MASTER

SWITCH ASSEMBLY

13.

CLEAR DTC

(a) Reconnect the N2 power window regulator master switch assembly connector.

(b) Disconnect the M11 power window regulator motor assembly RH connector.

(c) Clear the DTC



.

14.

CHECK FOR DTC

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

(a) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B2325 output reoccurs

A

DTC B2325 output does not reoccur

B

B

REPLACE FRONT POWER WINDOW REGULATOR

MOTOR ASSEMBLY RH

A

REPLACE MAIN BODY ECU (DRIVER SIDE JUNCTION

BLOCK)

15.

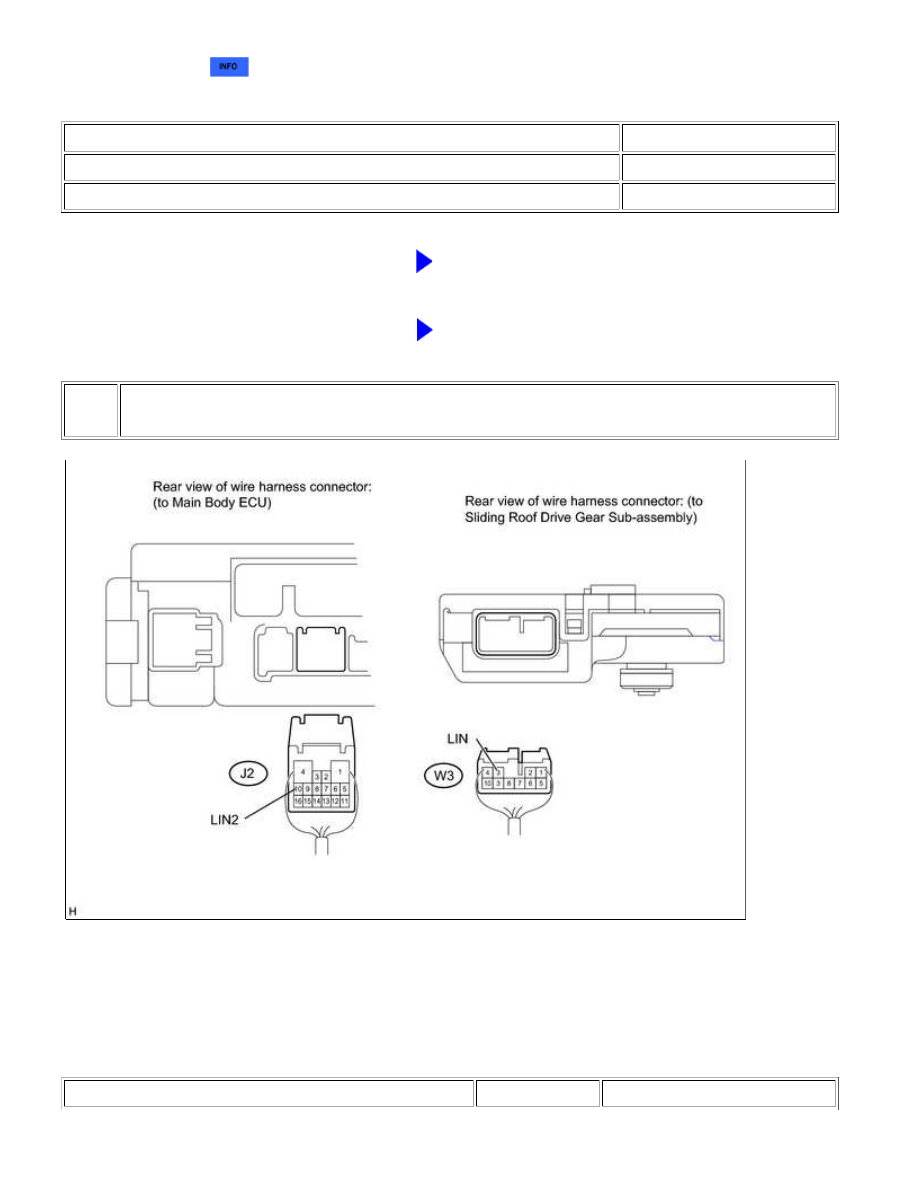

CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - SLIDING ROOF DRIVE GEAR)

(a) Disconnect the J2 main body ECU (driver side junction block) connector.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

OK

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J2-10 (LIN2) - W3-3 (LIN)

Always

Below 1 Ω

J2-10 (LIN2) or W3-3 (LIN) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

16.

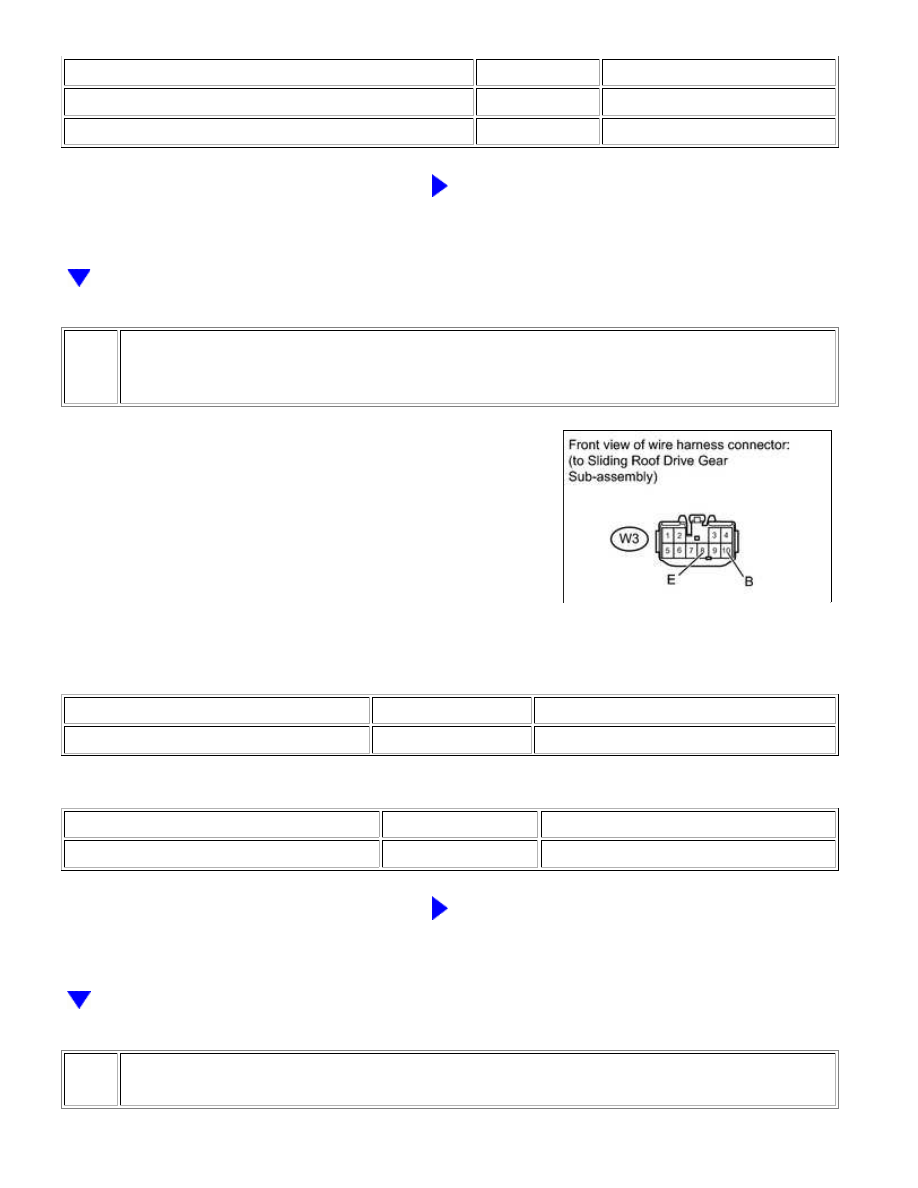

CHECK HARNESS AND CONNECTOR (SLIDING ROOF DRIVE GEAR - BATTERY AND
BODY GROUND)

(b) Measure the resistance and voltage according to the value (s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

W3-8 (E) - Body ground

Always

Below 1 Ω

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

W3-10 (B) - Body ground

Always

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

17.

REPLACE SLIDING ROOF DRIVE GEAR SUB-ASSEMBLY (SLIDING ROOF ECU)

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

NEXT



.

(b) Clear the DTC



.

18.

CHECK DTC

(a) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B2325 output does not reoccur

A

DTC B2325 output reoccurs

B

B

REPLACE MAIN BODY ECU (DRIVER SIDE JUNCTION

BLOCK)

A

END (SLIDING ROOF DRIVE GEAR SUB-ASSEMBLY

[SLIDING ROOF ECU] IS DEFECTIVE)

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...
