CHECK FOR OPEN IN ONE SIDE OF CAN BRANCH WIRE (4WD CONTROL ECU)

NOTICE:

For vehicles without a 4WD, go to "Check for Open in One Side CAN Branch Wire (Bus Buffer ECU)".

(a) Disconnect the A25 4WD control ECU connector.

(b) Select "Bus Check" on the Techstream



.

Result

RESULT

PROCEED

TO

"Four Wheel Drive Control" is not displayed on the Techstream

A

Several ECUs and sensors in addition to "Four Wheel Drive Control" are displayed on the

Techstream

B

B

GO TO STEP 11

10.

CHECK FOR OPEN IN ONE SIDE OF CAN BRANCH WIRE (4WD CONTROL ECU CAN
BRANCH WIRE)

(a) Disconnect the cable from the negative (-) battery terminal

Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to disable the SRS system.

NOTICE:

When disconnecting the cable, some systems need to be

initialized after the cable is reconnected



.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A25-23 (CANH) - A25-22 (CANL)

Ignition switch off

54 to 69 Ω

Text in Illustration

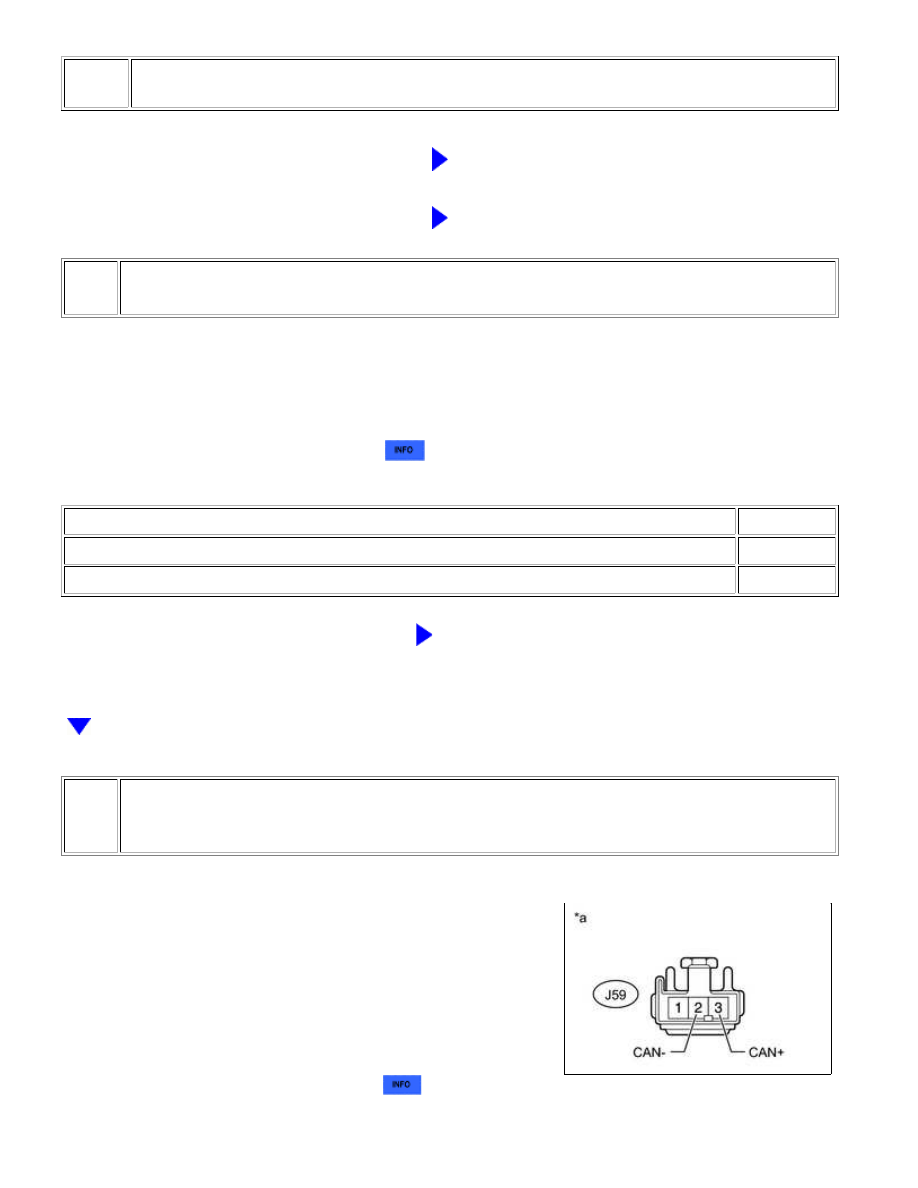

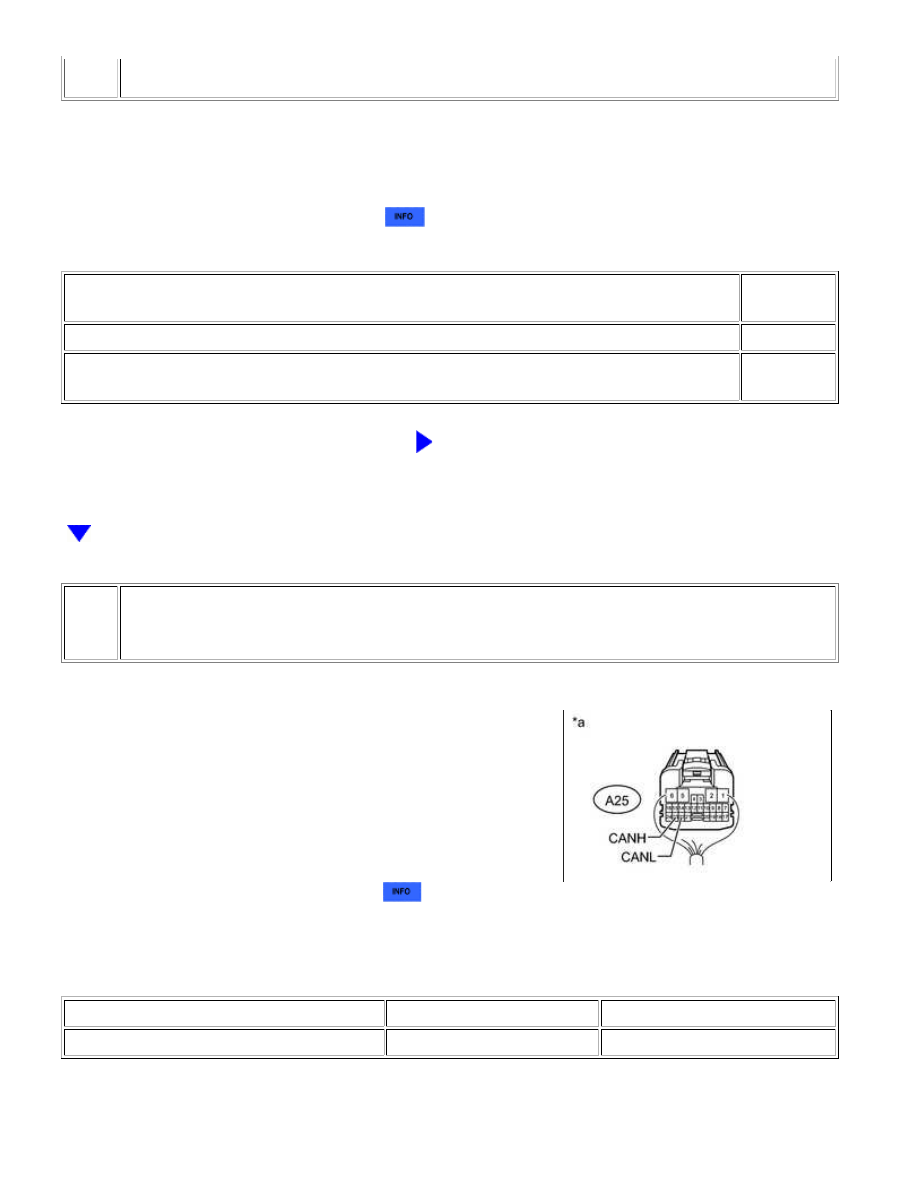

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Open i...

A

*a

NG

REPAIR OR REPLACE CAN BRANCH WIRE OR

CONNECTOR (4WD CONTROL ECU)

OK

REPLACE 4WD CONTROL ECU

11.

CHECK FOR OPEN IN ONE SIDE OF CAN BRANCH WIRE (BUS BUFFER ECU)

NOTICE:

For vehicles without a bus buffer ECU, go to "Check for Open in One Side CAN Branch Wire (Network

Gateway ECU)".

(a) Disconnect the J59 bus buffer ECU connector.

(b) Select "Bus Check" on the Techstream



.

Result

RESULT

PROCEED TO

"Accessory Gateway" is not displayed on the Techstream

A

Several ECUs and sensors in addition to "Accessory Gateway" are displayed on the Techstream

B

B

GO TO STEP 13

12.

CHECK FOR OPEN IN ONE SIDE OF CAN BRANCH WIRE (BUS BUFFER ECU CAN
BRANCH WIRE)

(a) Disconnect the cable from the negative (-) battery terminal

Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to disable the SRS system.

NOTICE:

When disconnecting the cable, some systems need to be

initialized after the cable is reconnected



.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Open i...

A

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J59-3 (CAN+) - J59-2 (CAN-)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE CAN BRANCH WIRE OR

CONNECTOR (BUS BUFFER ECU)

OK

REPLACE BUS BUFFER ECU

13.

CHECK FOR OPEN IN ONE SIDE OF CAN BRANCH WIRE (NETWORK GATEWAY ECU)

NOTICE:

For vehicles without a blind spot monitor system, go to "Check for Open in One Side CAN Branch Wire

(Brake Control with Bracket Relay)".

(a) Disconnect the J123 network gateway ECU connector.

(b) Select "Bus Check" on the Techstream



.

Result

RESULT

PROCEED TO

"CAN Gateway" is not displayed on the Techstream

A

Several ECUs and sensors in addition to "CAN Gateway" are displayed on the Techstream

B

B

GO TO STEP 15

14.

CHECK FOR OPEN IN ONE SIDE OF CAN BRANCH WIRE (NETWORK GATEWAY ECU
CAN BRANCH WIRE)

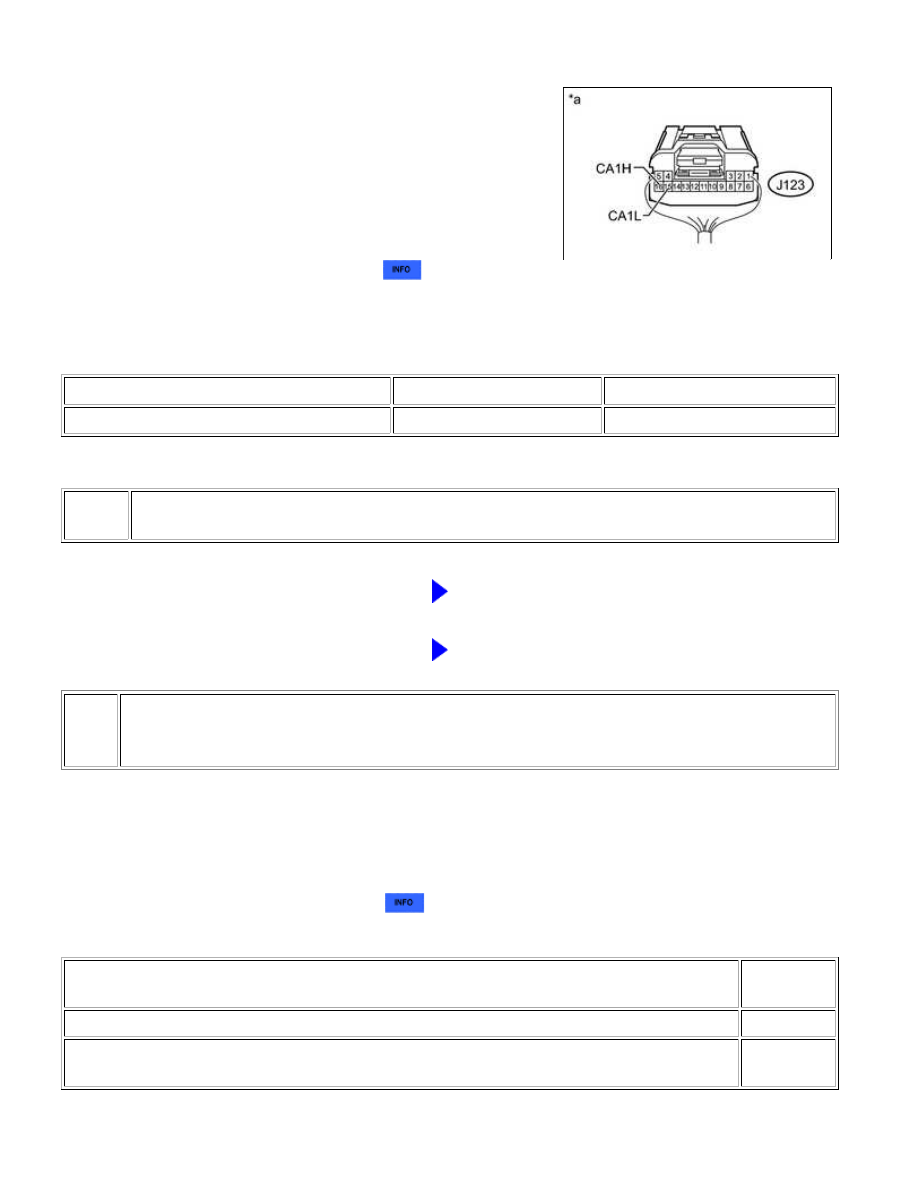

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Open i...

(a) Disconnect the cable from the negative (-) battery terminal

Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to disable the SRS system.

NOTICE:

When disconnecting the cable, some systems need to be

initialized after the cable is reconnected



.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J123-16 (CA1H) - J123-15 (CA1L)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE CAN BRANCH WIRE OR

CONNECTOR (NETWORK GATEWAY ECU)

OK

REPLACE NETWORK GATEWAY ECU

15.

CHECK FOR OPEN IN ONE SIDE OF CAN BRANCH WIRE (BRAKE CONTROL WITH
BRACKET RELAY)

NOTICE:

For vehicles without a trailer brake control system, go to "Check for Open in One Side CAN Branch Wire (Air

Conditioning Amplifier Assembly)".

(a) Disconnect the J156 brake control with bracket relay connector.

(b) Select "Bus Check" on the Techstream



.

Result

RESULT

PROCEED

TO

"Trailer Brake Controller" is not displayed on the Techstream

A

Several ECUs and sensors in addition to "Trailer Brake Controller" are displayed on the

Techstream

B

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Open i...
