A

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J46-13 (CANH) - J46-22 (CANL)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

Result

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG

C

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

C

REPAIR OR REPLACE CAN BRANCH WIRE OR

CONNECTOR (CENTER AIRBAG SENSOR ASSEMBLY)

A

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

3.

CHECK FOR OPEN IN ONE SIDE OF CAN BRANCH WIRE (MAIN BODY ECU)

(a) Disconnect the J2 main body ECU (driver side junction block assembly) connector.

(b) Select "Bus Check" on the Techstream



.

Result

RESULT

PROCEED TO

"Main Body" is not displayed on the Techstream

A

Several ECUs and sensors in addition to "Main Body" are displayed on the Techstream

B

B

GO TO STEP 5

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Open i...

4.

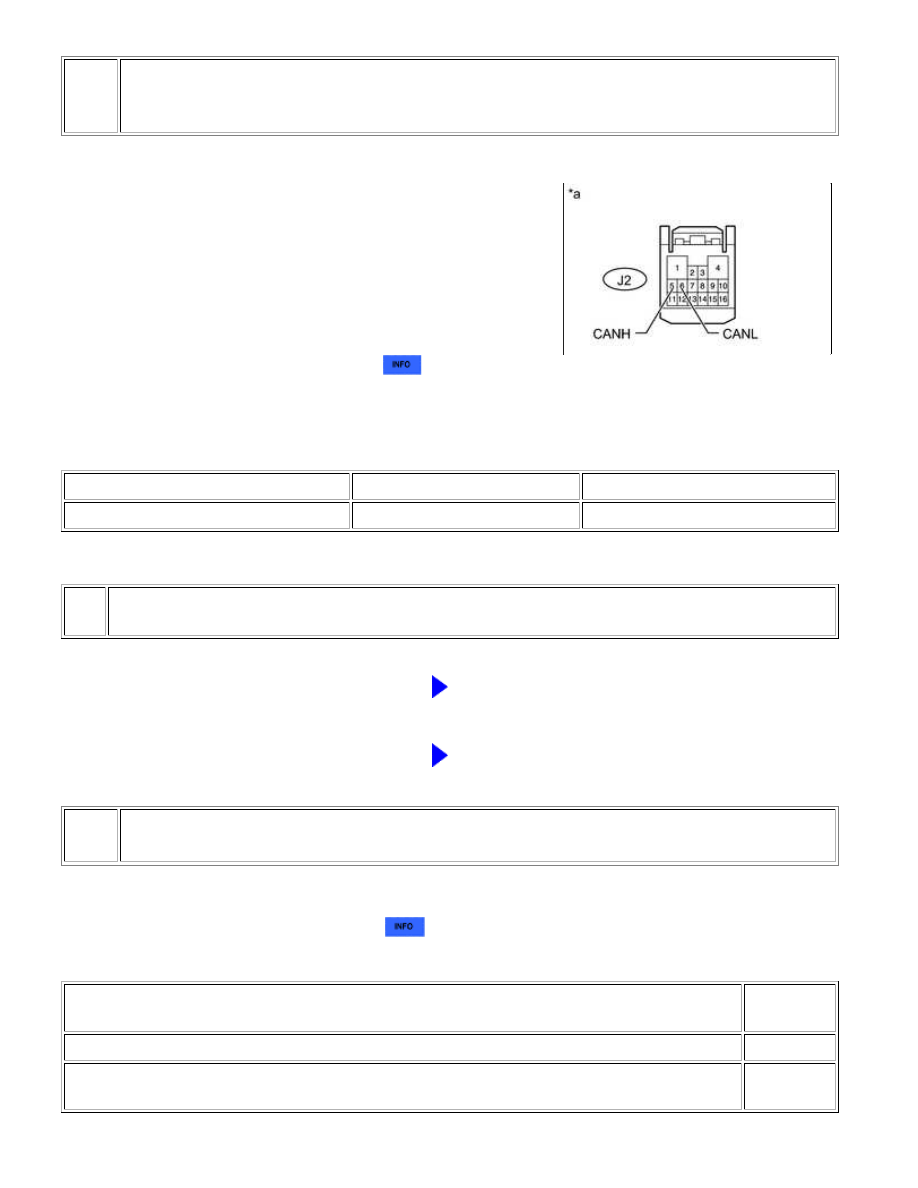

CHECK FOR OPEN IN ONE SIDE OF CAN BRANCH WIRE (MAIN BODY ECU CAN
BRANCH WIRE)

(a) Disconnect the cable from the negative (-) battery terminal

Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to disable the SRS system.

NOTICE:

When disconnecting the cable, some systems need to be

initialized after the cable is reconnected



.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J2-5 (CANH) - J2-6 (CANL)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE CAN BRANCH WIRE OR

CONNECTOR (MAIN BODY ECU)

OK

REPLACE MAIN BODY ECU (DRIVER SIDE

JUNCTION BLOCK ASSEMBLY)

5.

CHECK FOR OPEN IN ONE SIDE OF CAN BRANCH WIRE (STEERING ANGLE SENSOR)

(a) Disconnect the J6 steering angle sensor connector.

(b) Select "Bus Check" on the Techstream



.

Result

RESULT

PROCEED

TO

"Spiral cable (Steering Angle Sensor)" is not displayed on the Techstream

A

Several ECUs and sensors in addition to "Spiral cable (Steering Angle Sensor)" are displayed on

the Techstream

B

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Open i...

A

B

GO TO STEP 7

6.

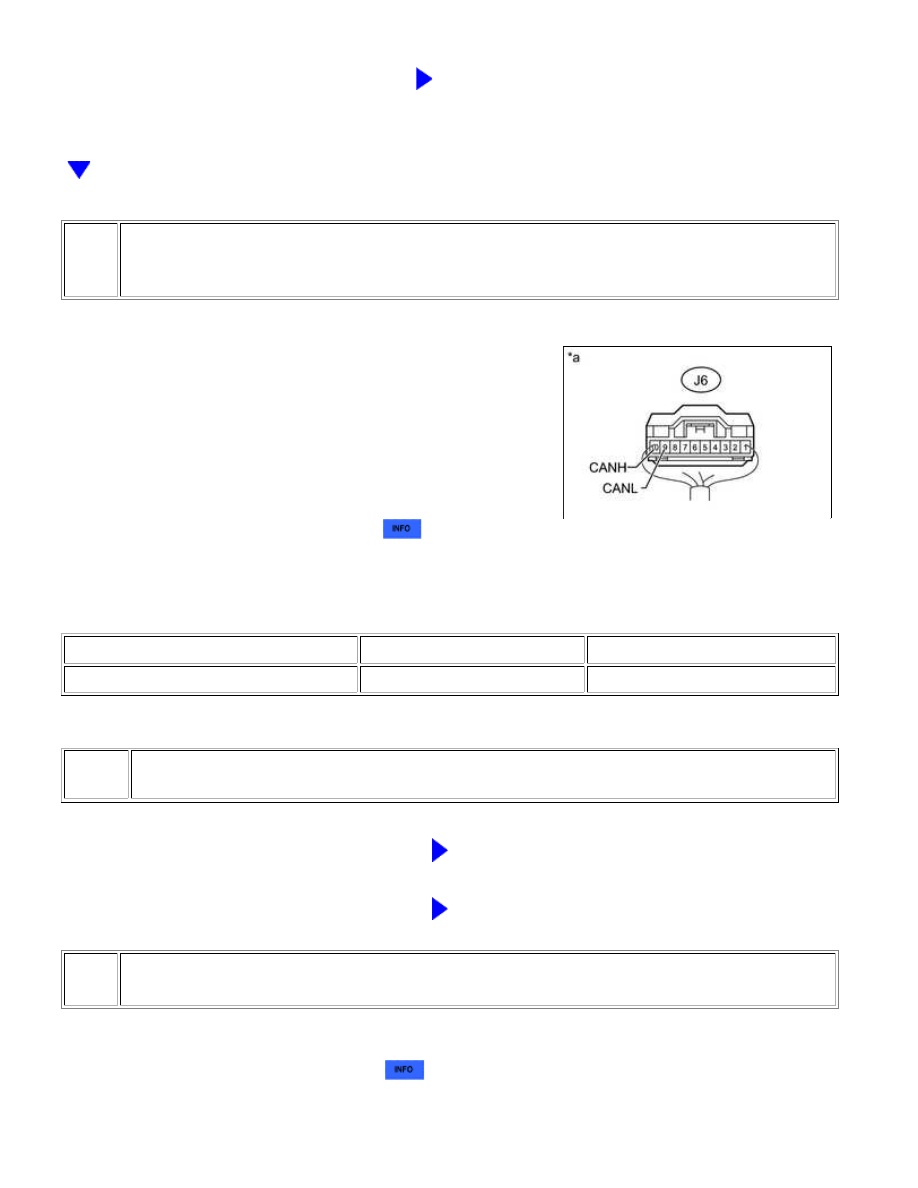

CHECK FOR OPEN IN ONE SIDE OF CAN BRANCH WIRE (STEERING ANGLE SENSOR
CAN BRANCH WIRE)

(a) Disconnect the cable from the negative (-) battery terminal

Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to disable the SRS system.

NOTICE:

When disconnecting the cable, some systems need to be

initialized after the cable is reconnected



.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J6-10 (CANH) - J6-9 (CANL)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE CAN BRANCH WIRE OR

CONNECTOR (STEERING ANGLE SENSOR)

OK

REPLACE STEERING ANGLE SENSOR

7.

CHECK FOR OPEN IN ONE SIDE OF CAN BRANCH WIRE (SKID CONTROL ECU)

(a) Disconnect the A17 brake actuator assembly (skid control ECU) connector.

(b) Select "Bus Check" on the Techstream



.

Result

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Open i...

A

RESULT

PROCEED

TO

"Skid Control (ABS/VSC/TRAC)" is not displayed on the Techstream

A

Several ECUs and sensors in addition to ""Skid Control (ABS/VSC/TRAC)" are displayed on the

Techstream

B

B

GO TO STEP 9

8.

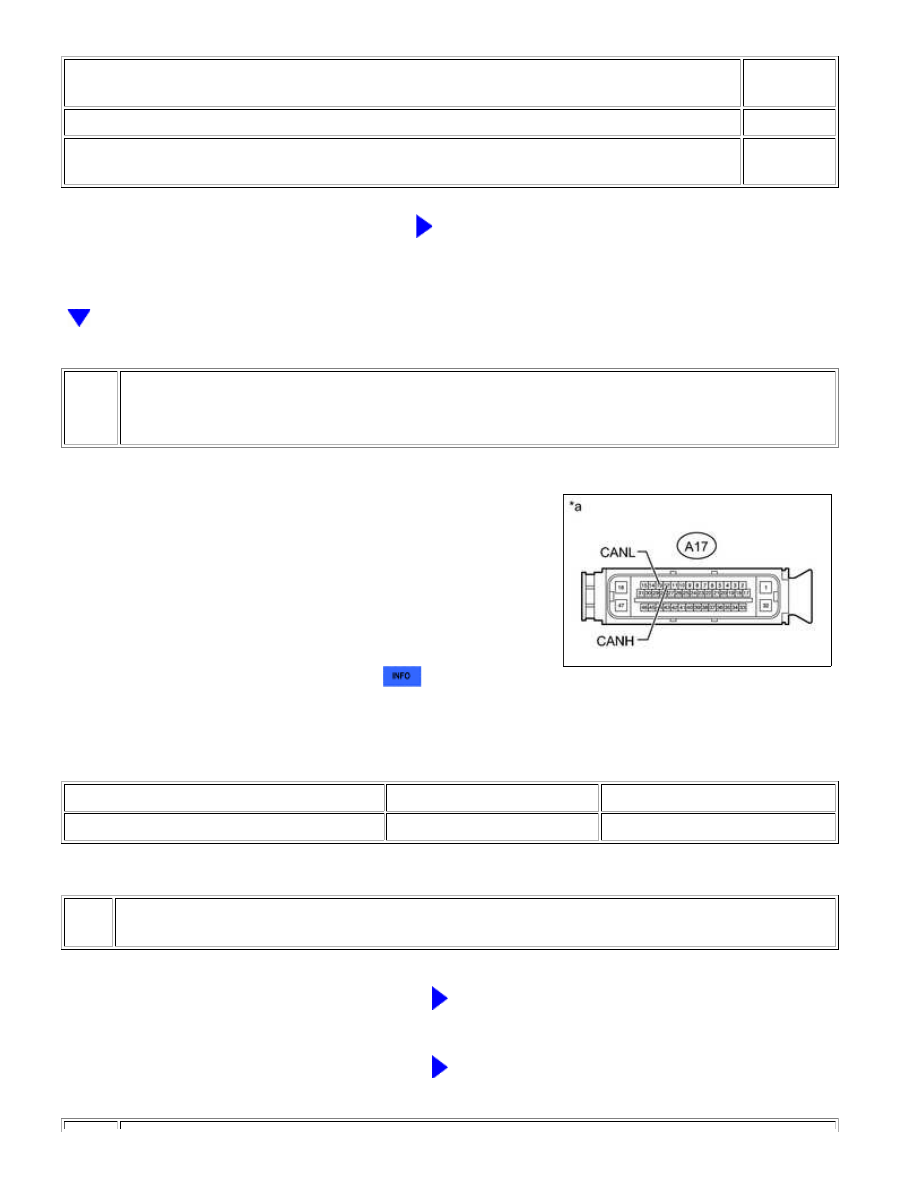

CHECK FOR OPEN IN ONE SIDE OF CAN BRANCH WIRE (SKID CONTROL ECU CAN
BRANCH WIRE)

(a) Disconnect the cable from the negative (-) battery terminal

Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to disable the SRS system.

NOTICE:

When disconnecting the cable, some systems need to be

initialized after the cable is reconnected



.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A17-12 (CANH) - A17-13 (CANL)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE CAN BRANCH WIRE OR

CONNECTOR (SKID CONTROL ECU)

OK

REPLACE BRAKE ACTUATOR ASSEMBLY (SKID

CONTROL ECU)
