Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002VTG016X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

sensor is open).

SYMPTOM

TROUBLE AREA

2 or more ECUs and/or sensors do not appear on the

Techstream "Bus Check" screen.

Center airbag sensor assembly

Main body ECU (driver side junction

block assembly)

Steering angle sensor

Brake actuator assembly (skid control

ECU)

Air conditioning amplifier assembly

4WD control ECU*1

Bus buffer ECU*2

Network gateway ECU*3

Radio and display receiver assembly*4

Navigation receiver assembly*5

Brake control with bracket relay*6

*1: for 4WD

*2: w/ Bus Buffer ECU

*3: w/ Blind Spot Monitor System

*4: w/ Audio and Visual System

*5: w/ Navigation System

*6: w/ Trailer Brake Control System

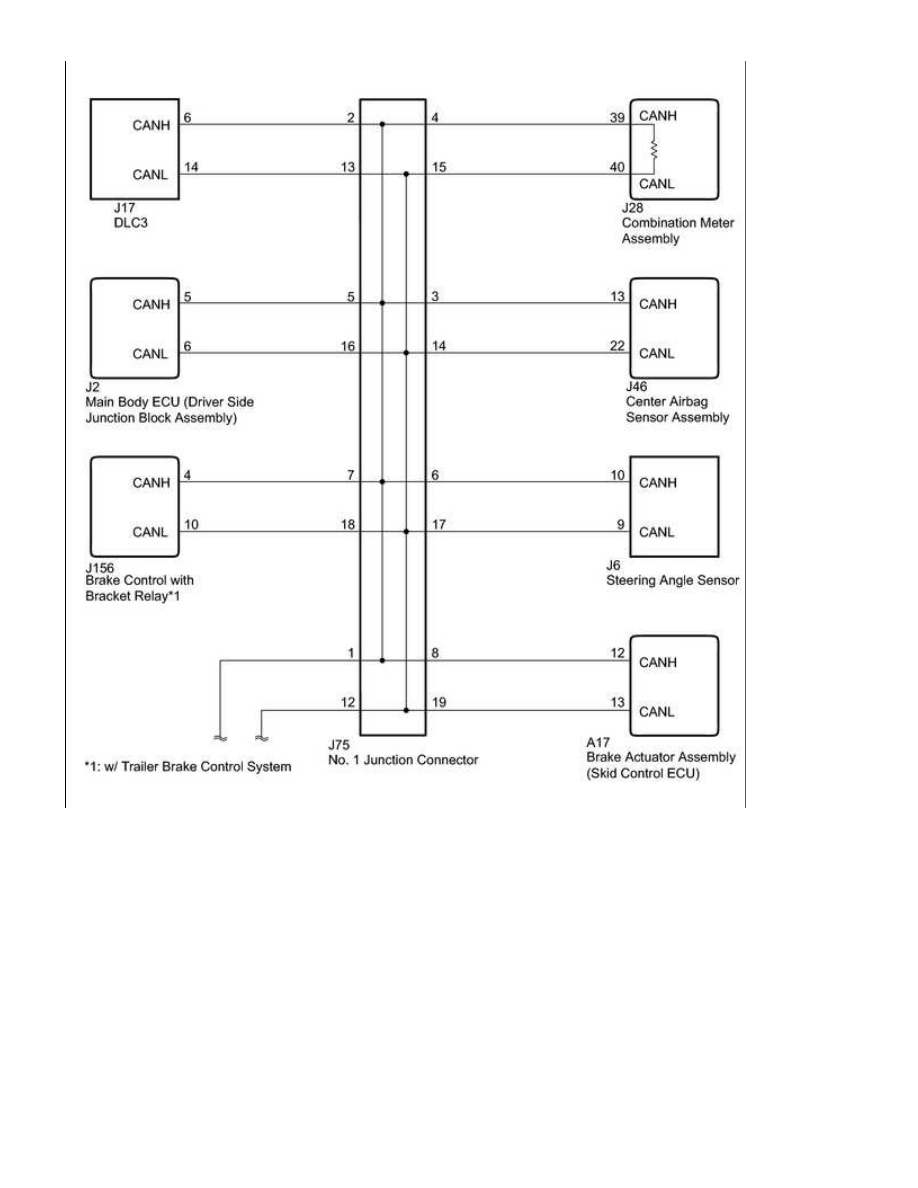

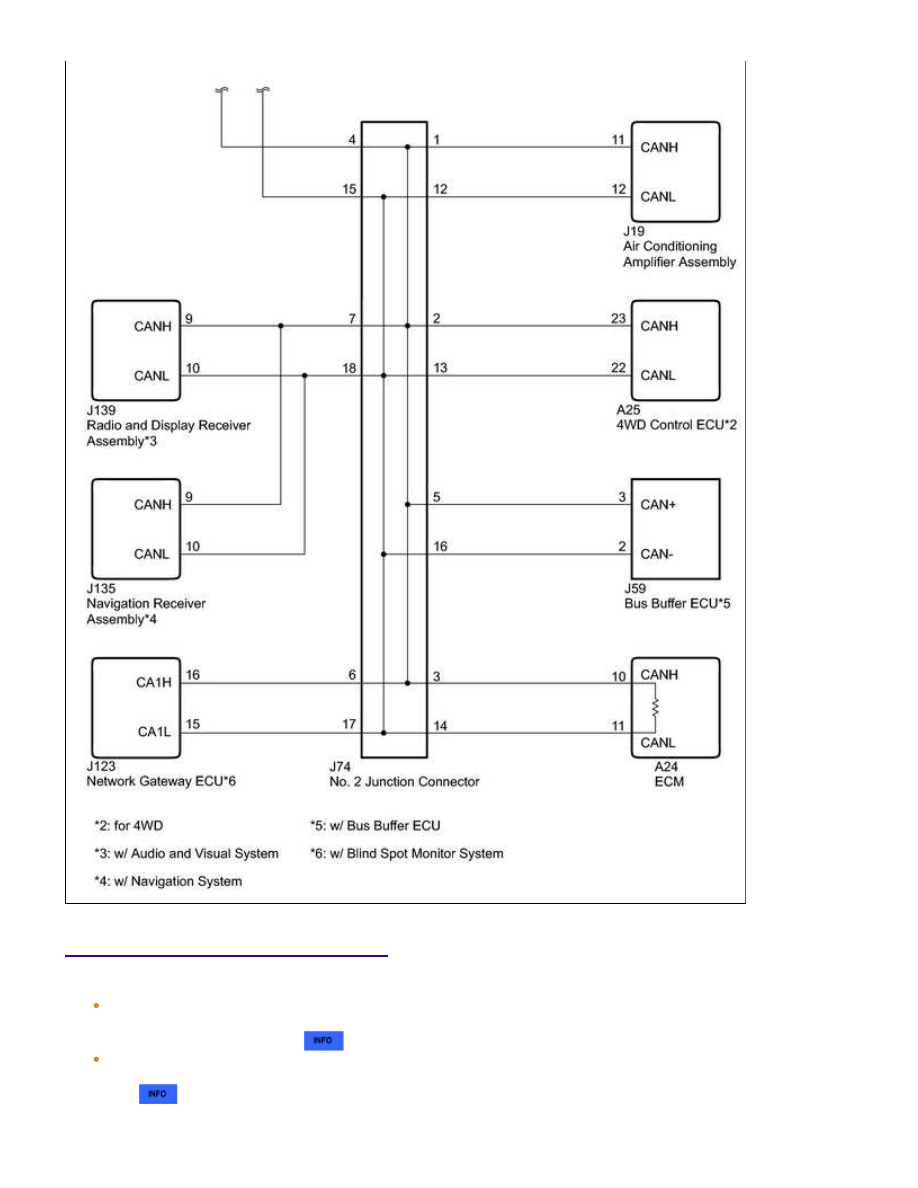

WIRING DIAGRAM

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Open i...

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Open i...

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.



.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Open i...

A

HINT:

1.

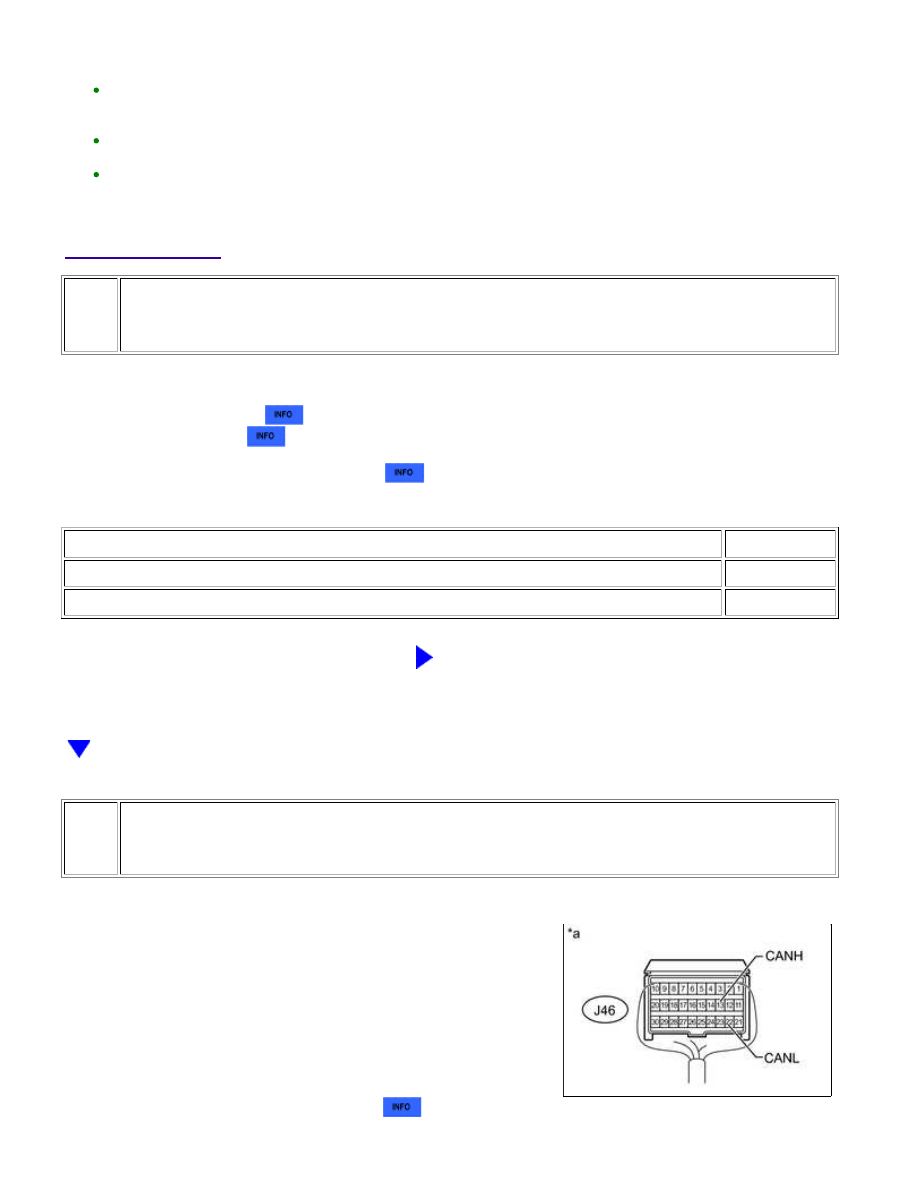

CHECK FOR OPEN IN ONE SIDE OF CAN BRANCH WIRE (CENTER AIRBAG SENSOR
ASSEMBLY)

(a) Disconnect the J46 center airbag sensor assembly connector.

for Column Shift Type:

for Floor Shift Type:

(b) Select "Bus Check" on the Techstream



.

Result

RESULT

PROCEED TO

"Airbag" is not displayed on the Techstream

A

Several ECUs and sensors in addition to "Airbag" are displayed on the Techstream

B

B

GO TO STEP 3

2.

CHECK FOR OPEN IN ONE SIDE OF CAN BRANCH WIRE (CENTER AIRBAG SENSOR
ASSEMBLY CAN BRANCH WIRE)

(a) Disconnect the cable from the negative (-) battery terminal

Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to disable the SRS system.

NOTICE:

When disconnecting the cable, some systems need to be

initialized after the cable is reconnected



.
