INSPECTION PROCEDURE

HINT:

Operating the ignition switch, any switches or any doors triggers related ECU and sensor communication

with the CAN, which causes resistance variation.

PROCEDURE

1.

PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2.

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

(a) Disconnect the cable from the negative (-) battery terminal before measuring the resistances of

the main wire and the branch wire.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U1002...

NEXT

3.

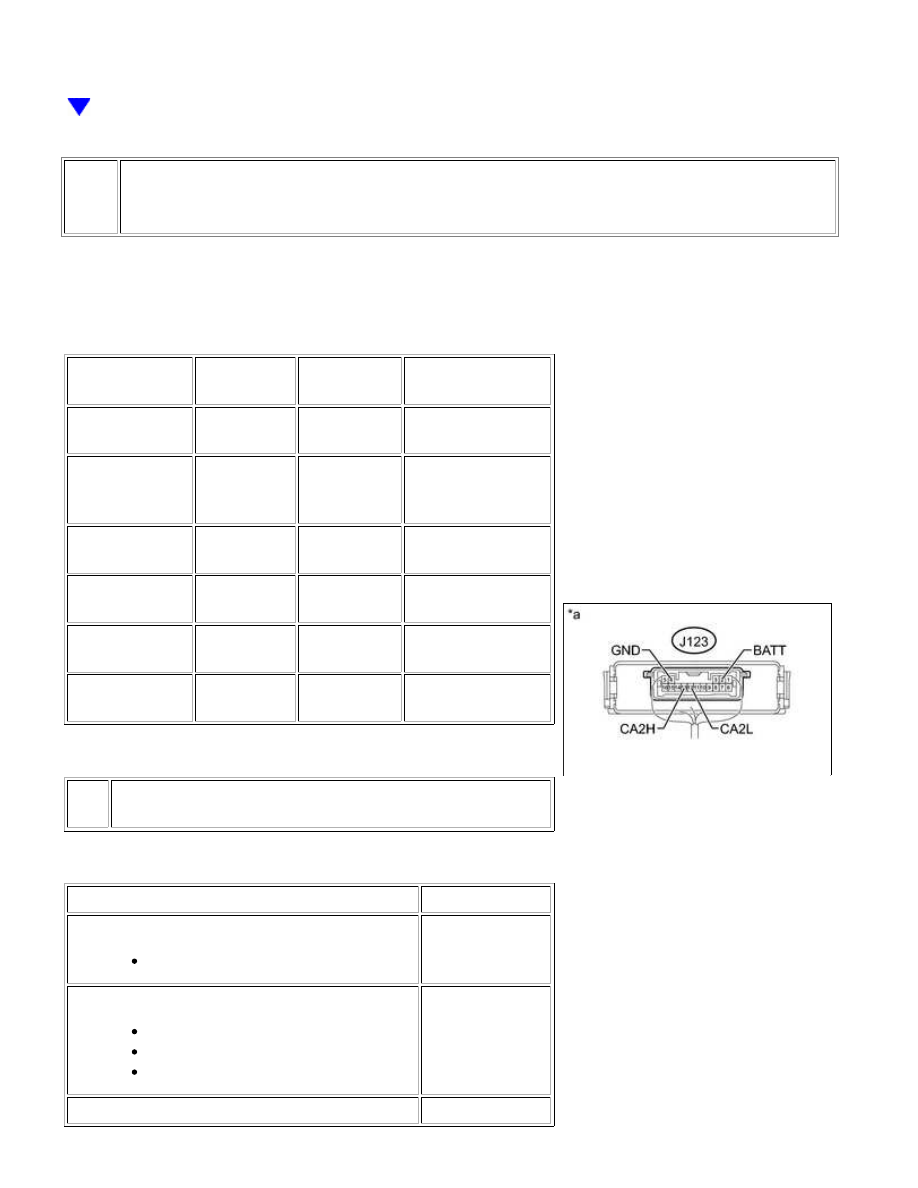

CHECK CAN BUS WIRE (CHECK MAIN WIRE FOR DISCONNECTION, CHECK BUS LINE
FOR SHORT)

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER

CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

RESISTANCE:

MALFUNCTION

J123-13 (CA2H) -

J123-12 (CA2L)

Ignition

switch off

54 to 69 Ω

Below 53 Ω: Short in

line

J123-13 (CA2H) -

J123-12 (CA2L)

Ignition

switch off

54 to 69 Ω

Higher than 70 Ω:

Open in CAN main

bus line

J123-13 (CA2H) -

J123-2 (BATT)

Ignition

switch off

6 kΩ or

higher

Below 6 kΩ: +B

short

J123-12 (CA2L) -

J123-2 (BATT)

Ignition

switch off

6 kΩ or

higher

Below 6 kΩ: +B

short

J123-13 (CA2H) -

J123-4 (GND)

Ignition

switch off

200 Ω or

higher

Below 200 Ω:

Ground short

J123-12 (CA2L) -

J123-4 (GND)

Ignition

switch off

200 Ω or

higher

Below 200 Ω:

Ground short

Text in Illustration

*a

Component with harness connected

(Network Gateway ECU)

Result

RESULT

PROCEED TO

NG

Open in CAN main bus line

A

NG

Short in line

+B short

GND short

B

OK

C

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U1002...

A

OK

B

GO TO STEP 10

C

GO TO STEP 19

4.

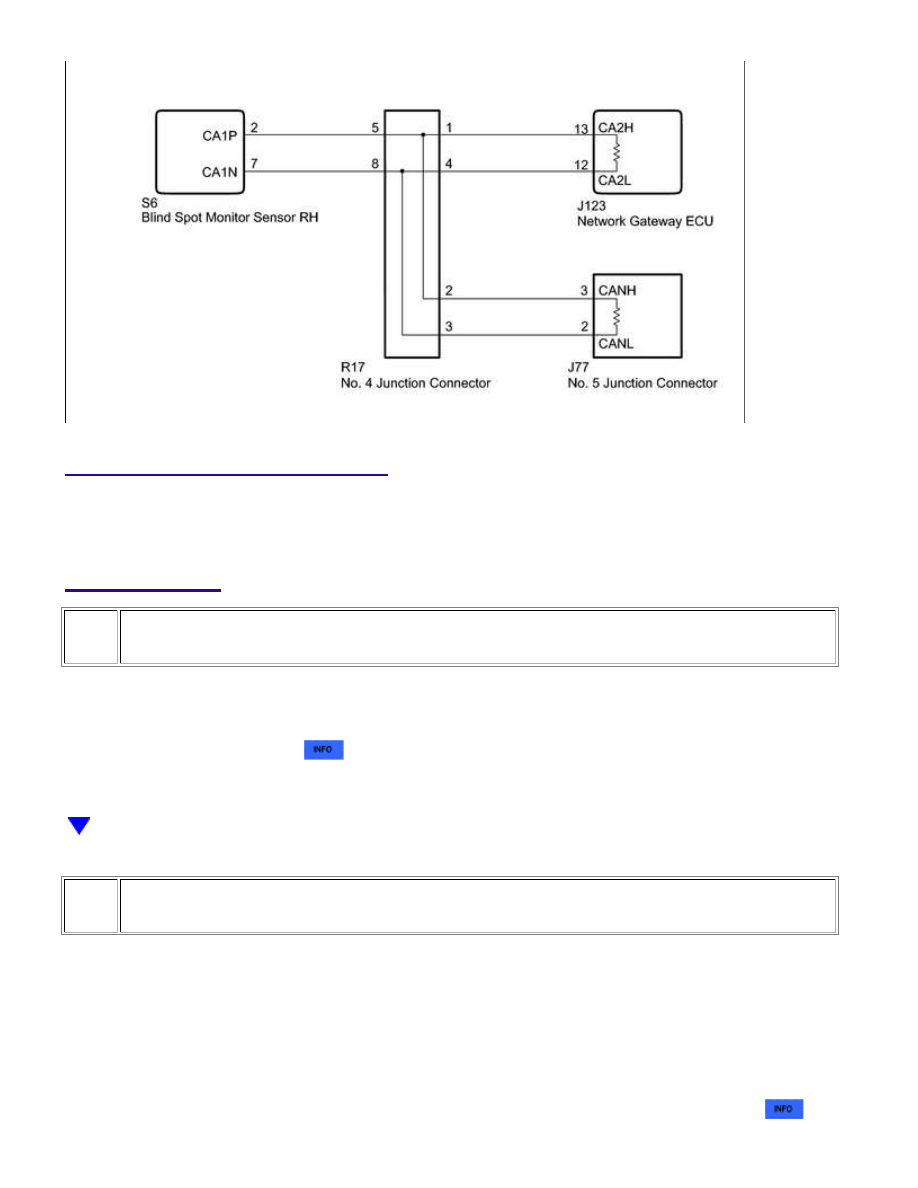

CHECK FOR OPEN IN CAN BUS WIRE (NO. 4 JUNCTION CONNECTOR - NETWORK
GATEWAY ECU)

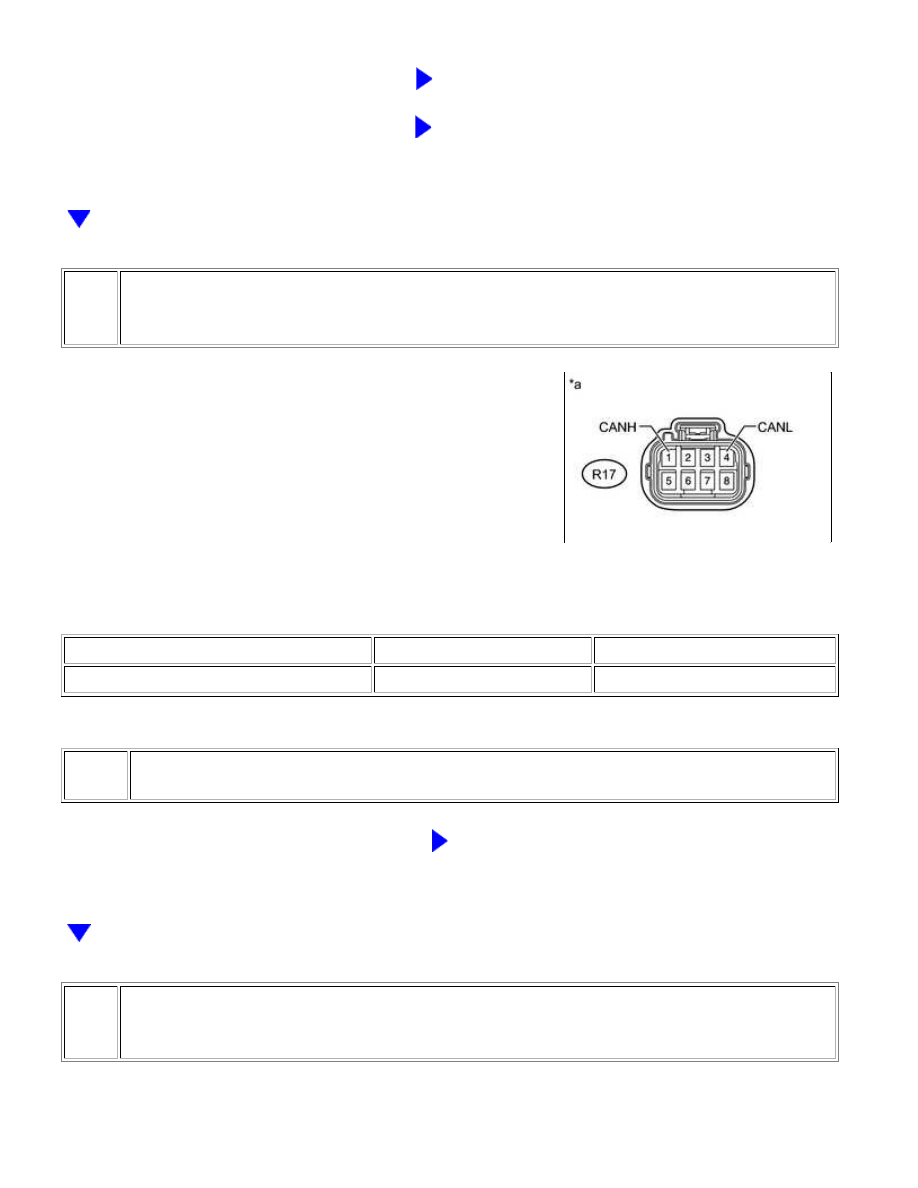

(a) Disconnect the R17 No. 5 junction connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

R17-1 (CANH) - R17-4 (CANL)

Ignition switch off

108 to 132 Ω

Text in Illustration

*a

NG

GO TO STEP 6

5.

CHECK FOR OPEN IN CAN BUS WIRE (NO. 4 JUNCTION CONNECTOR - NO. 5
JUNCTION CONNECTOR)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U1002...

NEXT

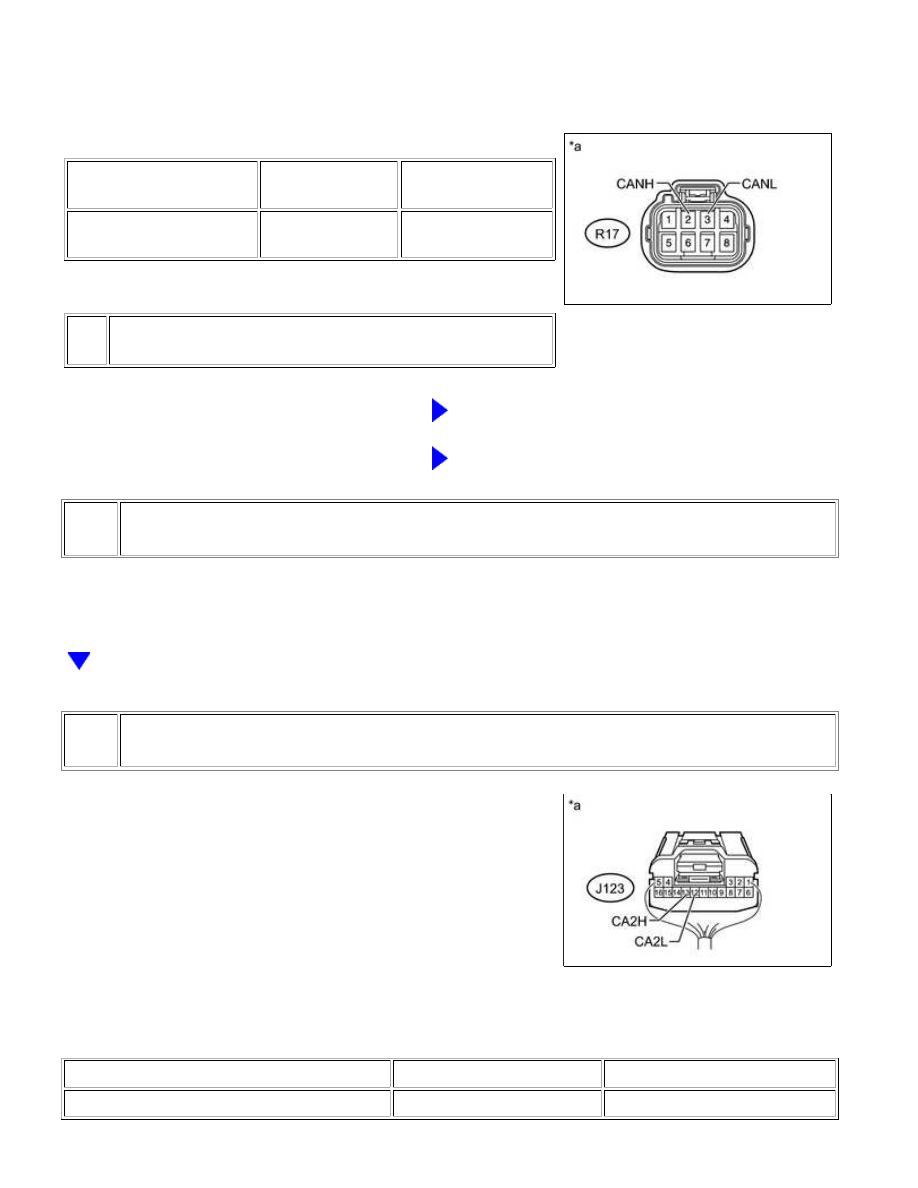

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

R17-2 (CANH) - R17-3

(CANL)

Ignition switch off

108 to 132 Ω

Text in Illustration

*a

NG

GO TO STEP 8

OK

REPLACE NO. 4 JUNCTION CONNECTOR

6.

CONNECT CONNECTOR

(a) Reconnect the R17 No. 4 junction connector.

7.

CHECK FOR OPEN IN CAN BUS WIRE (NETWORK GATEWAY ECU)

(a) Disconnect the J123 network gateway ECU connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J123-13 (CA2H) - J123-12 (CA2L)

Ignition switch off

108 to 132 Ω
