NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

HINT:

Operating the ignition switch, any other switches or any doors triggers related ECU and sensor

communication with the CAN, which causes resistance variation.

PROCEDURE

1.

PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2.

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

(a) Disconnect the cable from the negative (-) battery terminal before measuring the resistances of

the CAN main wire and the CAN branch wire.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3.

CHECK FOR OPEN IN CAN BUS WIRE (FRONT POWER SEAT CONTROL ECU AND
SWITCH LH CAN BRANCH WIRE)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U0208;...

OK

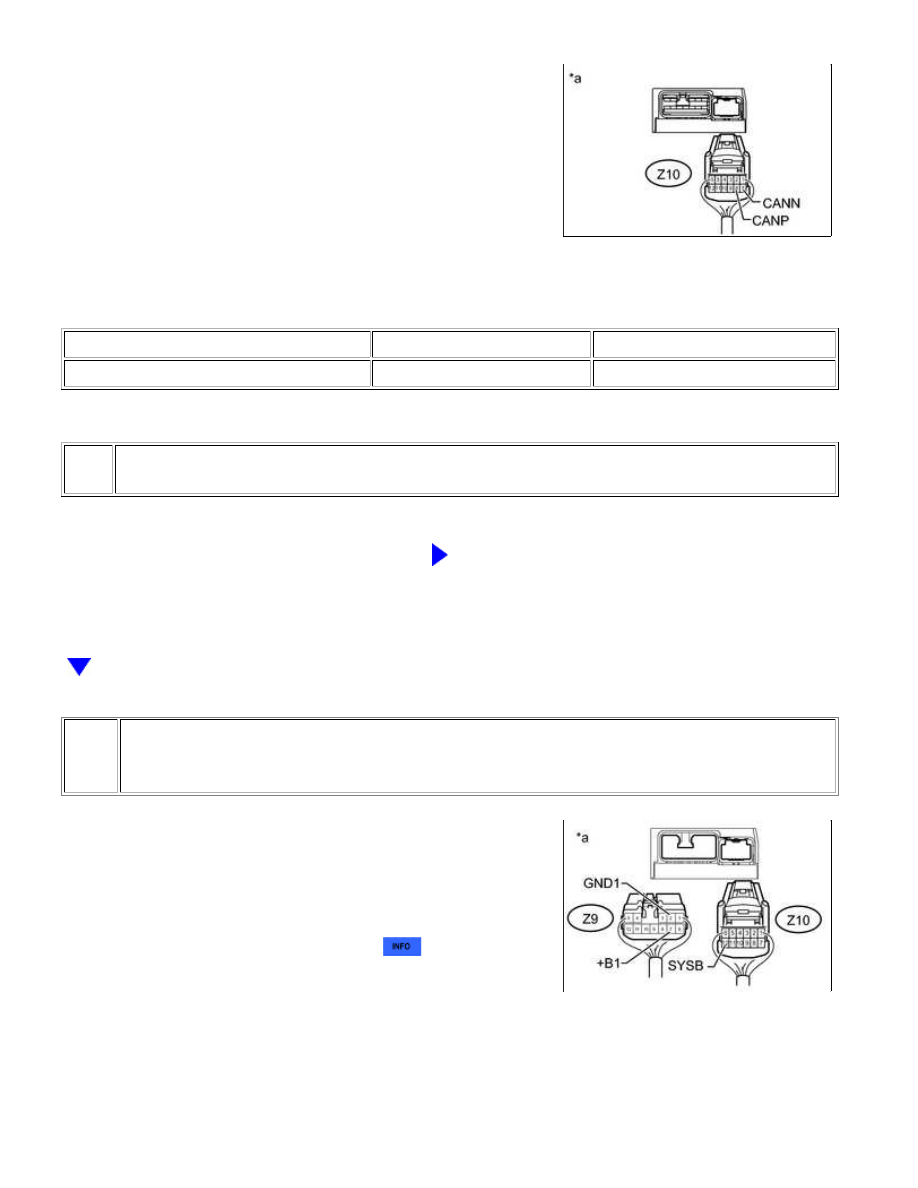

(a) Disconnect the Z10 front power seat control ECU and switch

LH connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

Z10-8 (CANP) - Z10-7 (CANN)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE FRONT POWER SEAT

CONTROL ECU AND SWITCH LH CAN BRANCH WIRE

OR CONNECTOR (CANP, CANN)

4.

CHECK HARNESS AND CONNECTOR (FRONT POWER SEAT CONTROL ECU AND
SWITCH LH - BATTERY AND BODY GROUND)

(a) Connect the cable to the negative (-) battery terminal.

NOTICE:

When disconnecting the cable, some systems need to be

initialized after the cable is reconnected



.

(b) Disconnect the Z9 front power seat control ECU and switch LH connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U0208;...

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z9-2 (GND1) - Body ground

Always

Below 1 Ω

(d) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Z9-7 (+B1) - Body ground

Always

11 to 14 V

Z10-12 (SYSB) - Body ground

Always

11 to 14 V

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE FRONT POWER SEAT CONTROL ECU AND

SWITCH LH

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U0208;...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000004U3300AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U1002 (CAN No. 2 BUS); Lost Communication

with Gateway Module (Network Gateway ECU); 2015 MY Tundra [08/2014 -        ]

DTC

U1002

(CAN No.

2 BUS)

Lost Communication with Gateway Module (Network Gateway ECU)

DESCRIPTION

The network gateway ECU stores this DTC when no signals can be received from the ECUs that have

been memorized as those connected to the CAN V2 bus.

When the network gateway ECU receives a response signal from the ECUs connected to the CAN V2

bus, the network gateway ECU recognizes and memorizes that the ECU is connected to the CAN V2 bus.

Based on this memorized data, the network gateway ECU monitors for malfunctions in the ECUs

connected to the CAN V2 bus when communicating with those ECUs. If the network gateway ECU

cannot receive response signals from the ECUs that have been memorized as those connected to the

CAN V2 bus, the network gateway ECU determines that a malfunction exists.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

U1002

Lost communication with the gateway

module.

V2 bus circuit

Network gateway ECU CAN main wire or

connector

Blind spot monitor sensor RH CAN branch wire or

connector

Network gateway ECU

Blind spot monitor sensor RH

No. 4 junction connector

No. 5 junction connector

For vehicles with a blind spot monitor system.

WIRING DIAGRAM

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U1002...
