Inspect the fuses for circuits related to this system before performing the following inspection procedure.

HINT:

Operating the ignition switch, any switches or any doors triggers related ECU and sensor communication

with the CAN, which causes resistance variation.

PROCEDURE

1.

PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2.

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

(a) Disconnect the cable from the negative (-) battery terminal before measuring the resistances of

the CAN main wire and the CAN branch wire.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3.

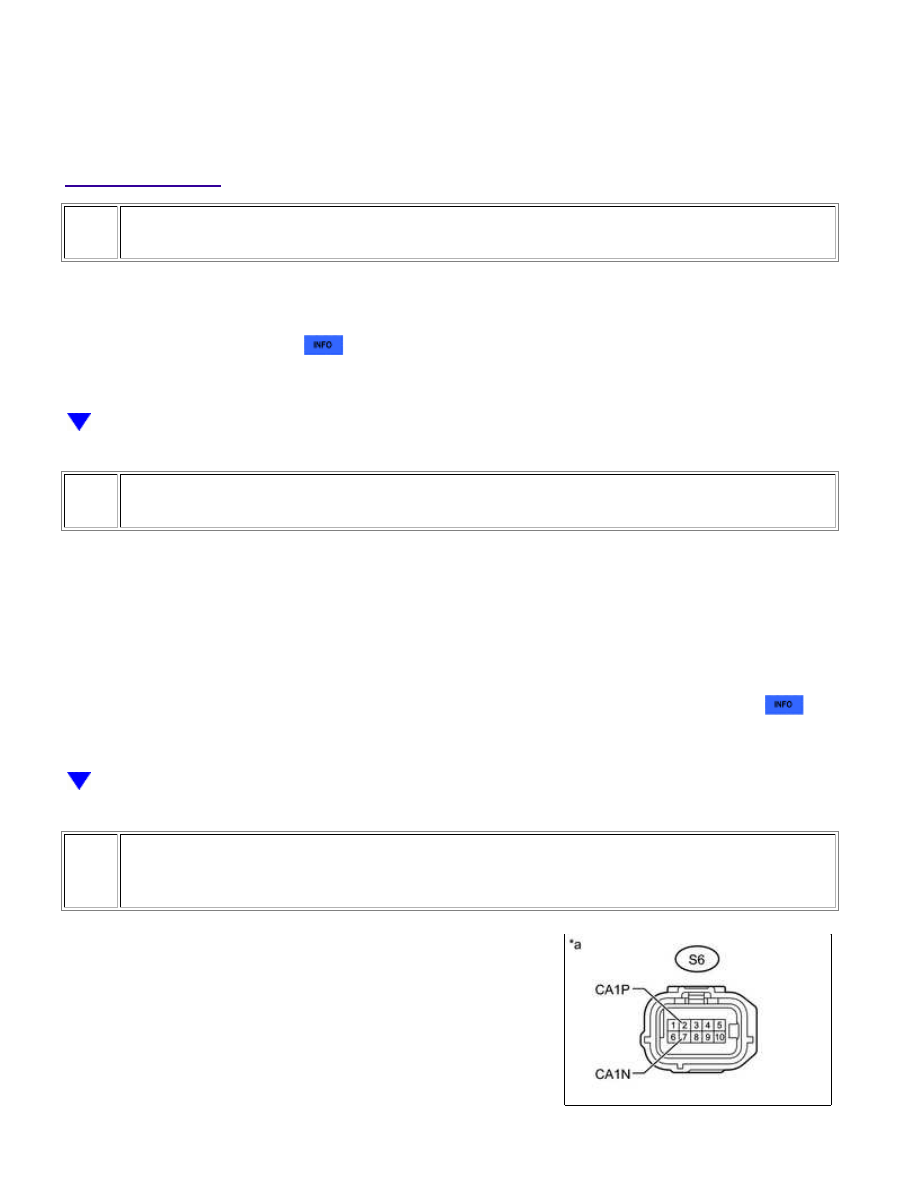

CHECK FOR OPEN IN CAN BUS WIRE (BLIND SPOT MONITOR SENSOR RH CAN
BRANCH WIRE)

(a) Disconnect the S6 blind spot monitor sensor RH connector.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U0233;...

OK

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

S6-2 (CA1P) - S6-7 (CA1N)

Ignition switch off

54 to 69 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE BLIND SPOT MONITOR

SENSOR RH CAN BRANCH WIRE OR CONNECTOR

(CA1P, CA1N)

4.

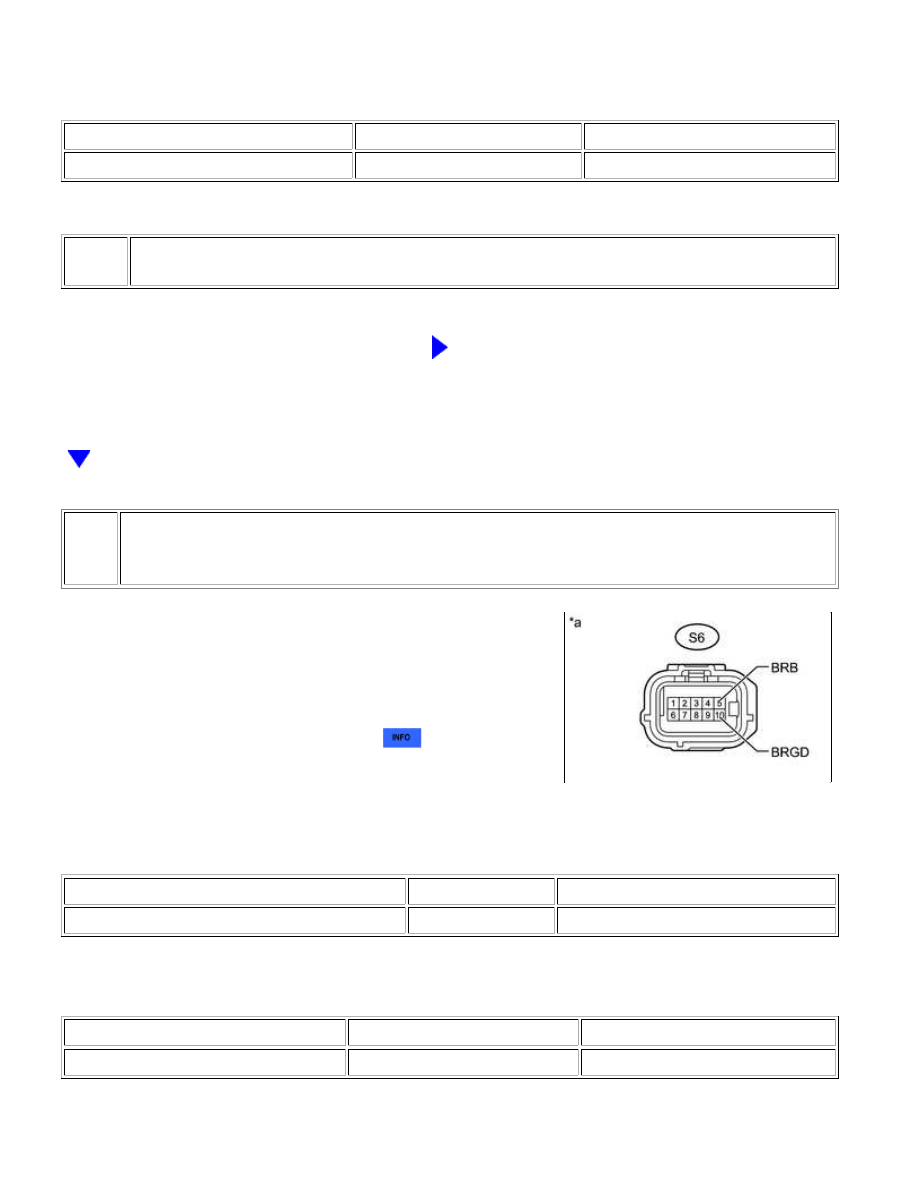

CHECK HARNESS AND CONNECTOR (BLIND SPOT MONITOR SENSOR RH - BATTERY
AND BODY GROUND)

(a) Connect the cable to the negative (-) battery terminal.

NOTICE:

When disconnecting the cable, some systems need to be

initialized after the cable is reconnected



.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

S6-10 (BRGD) - Body ground

Always

Below 1 Ω

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

S6-5 (BRB) - Body ground

Ignition switch ON

11 to 14 V

Text in Illustration

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U0233;...

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE BLIND SPOT MONITOR SENSOR RH

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U0233;...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002VTO00QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U0208; Lost Communication with "Seat Control

Module A"; 2015 MY Tundra [08/2014 -        ]

DTC

U0208

Lost Communication with "Seat Control Module A"

DESCRIPTION

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

U0208

There is no communication from the front power

seat control ECU with switch LH.

Power source or inside front power seat

control ECU and switch LH

Front power seat control ECU and switch

LH CAN branch wire or connector

Front power seat control ECU and switch

LH

For vehicles with a seat memory.

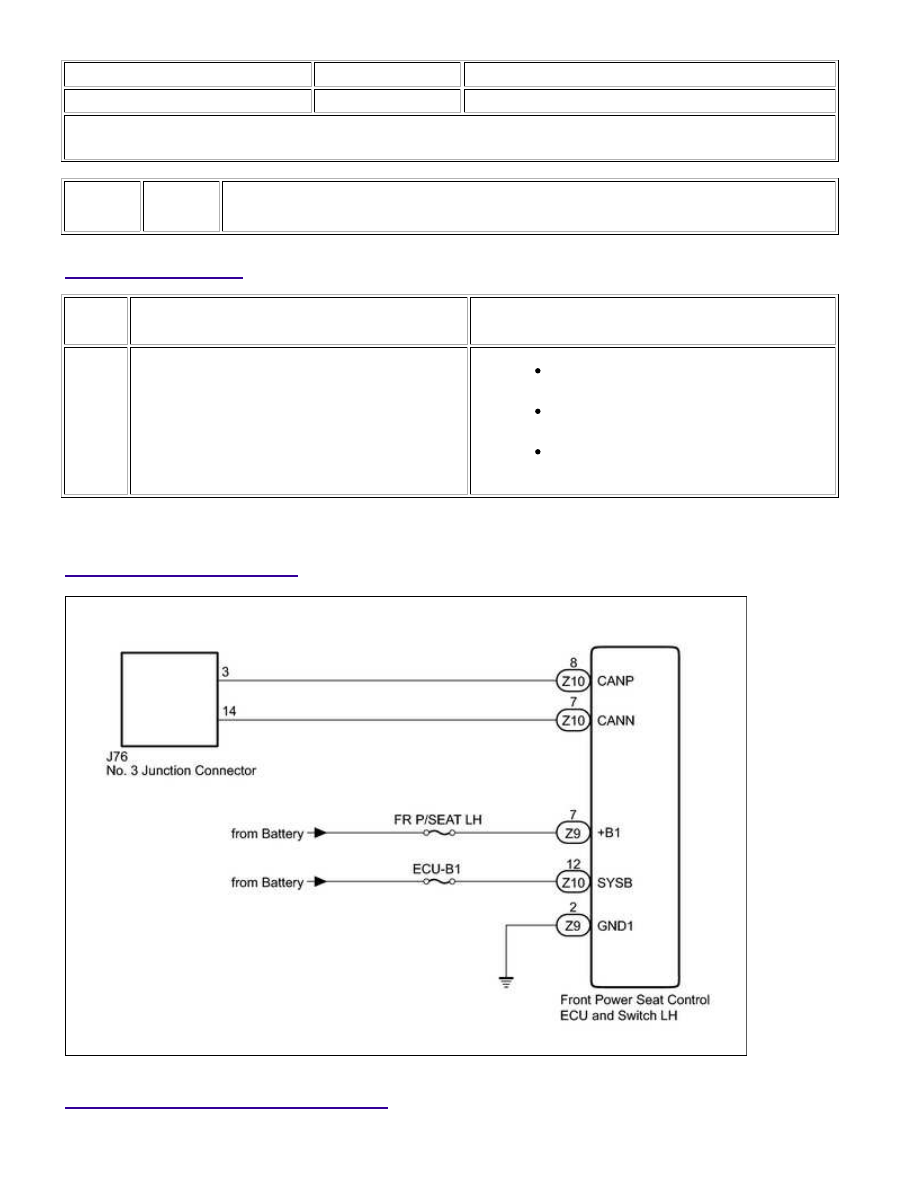

WIRING DIAGRAM

INSPECTION PROCEDURE

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U0208;...
