Text in Illustration

*a

NG

REPAIR OR REPLACE CAN MAIN WIRE CONNECTED

TO NETWORK GATEWAY ECU (NETWORK GATEWAY

ECU - NO. 4 JUNCTION CONNECTOR)

OK

REPLACE NETWORK GATEWAY ECU

8.

CONNECT CONNECTOR

(a) Reconnect the R17 No. 4 junction connector.

9.

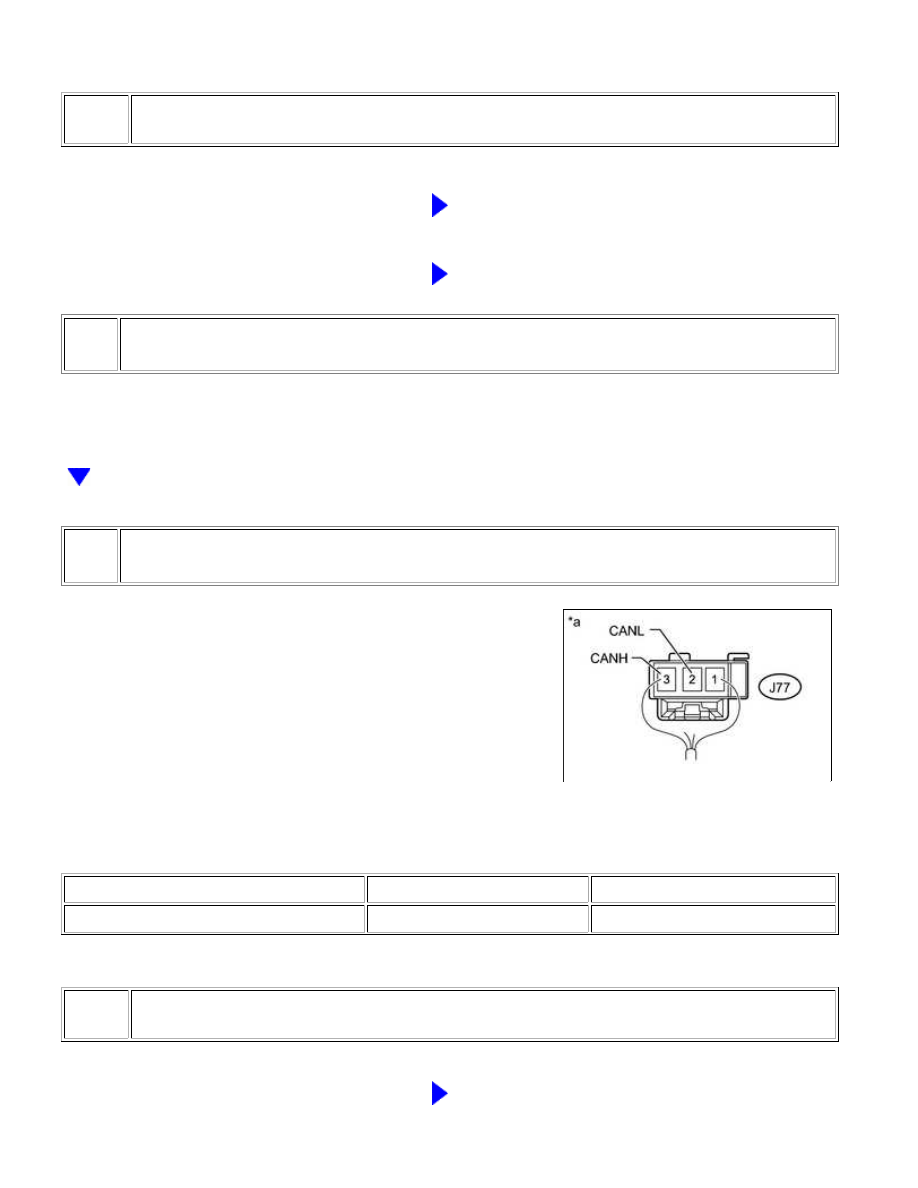

CHECK FOR OPEN IN CAN BUS WIRE (NO. 5 JUNCTION CONNECTOR)

(a) Disconnect the J77 No. 5 junction connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J77-3 (CANH) - J77-2 (CANL)

Ignition switch off

108 to 132 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE CAN MAIN WIRE OR

CONNECTOR (NO. 5 JUNCTION CONNECTOR - NO. 4

JUNCTION CONNECTOR)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U1002...

OK

OK

REPLACE NO. 5 JUNCTION CONNECTOR

10.

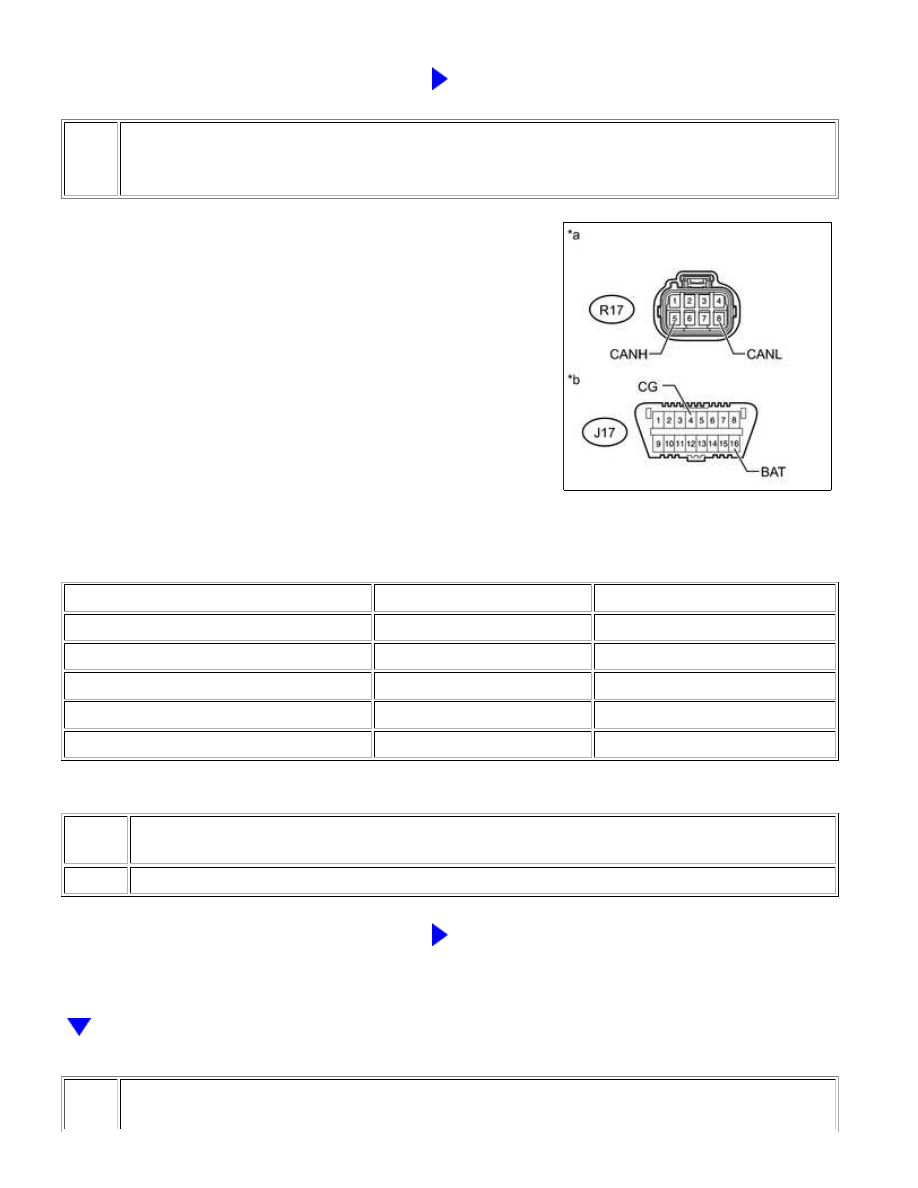

CHECK FOR SHORT IN CAN BUS WIRE (NO. 4 JUNCTION CONNECTOR - BLIND SPOT
MONITOR SENSOR RH)

(a) Disconnect the R17 No. 4 junction connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

R17-5 (CANH) - R17-8 (CANL)

Ignition switch off

200 Ω or higher

R17-5 (CANH) - J17-4 (CG)

Ignition switch off

200 Ω or higher

R17-8 (CANL) - J17-4 (CG)

Ignition switch off

200 Ω or higher

R17-5 (CANH) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

R17-8 (CANL) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

GO TO STEP 13

11.

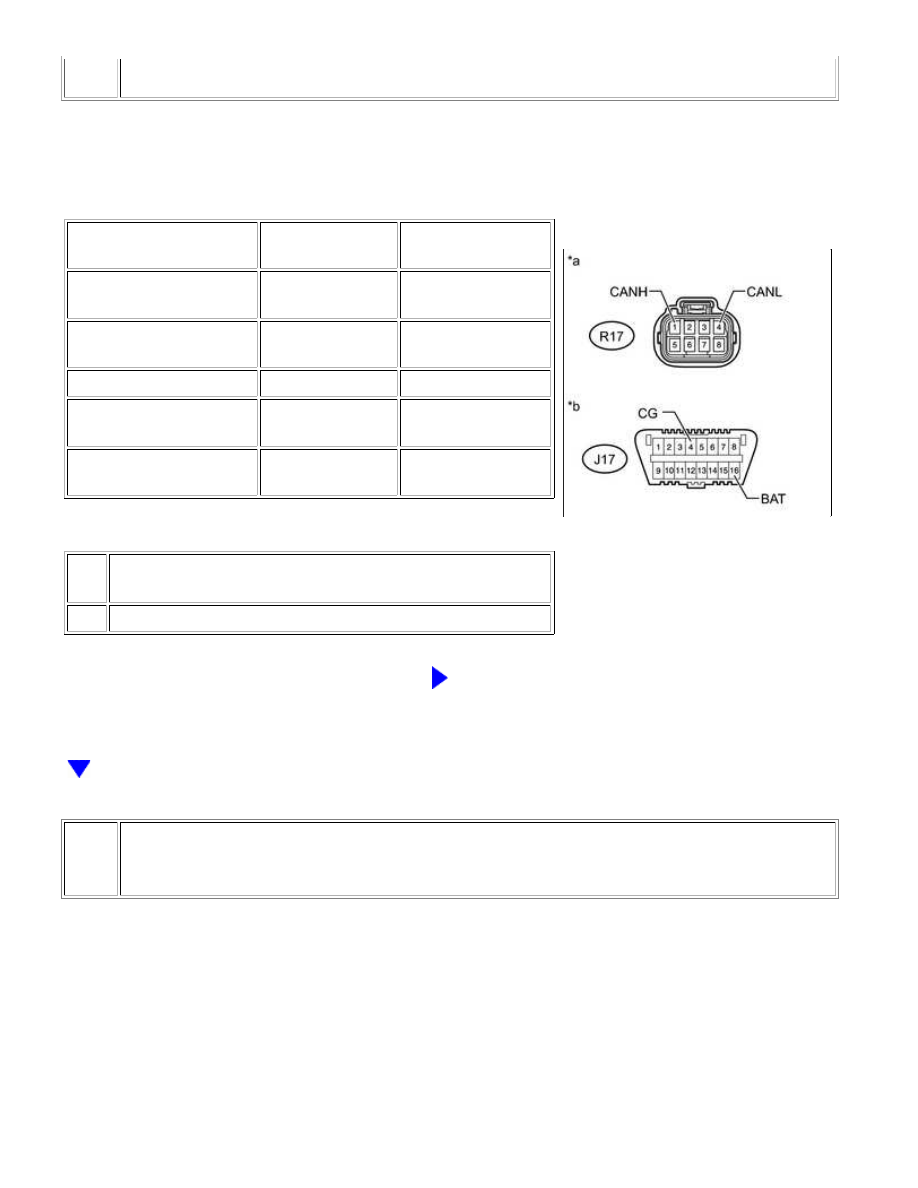

CHECK FOR SHORT IN CAN BUS WIRE (NO. 4 JUNCTION CONNECTOR - NETWORK

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U1002...

OK

GATEWAY ECU)

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

R17-1 (CANH) - R17-4

(CANL)

Ignition switch off

108 to 132 Ω

R17-1 (CANH) - J17-4

(CG)

Ignition switch off

200 Ω or higher

R17-4 (CANL) - J17-4 (CG) Ignition switch off

200 Ω or higher

R17-1 (CANH) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

R17-4 (CANL) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

GO TO STEP 15

12.

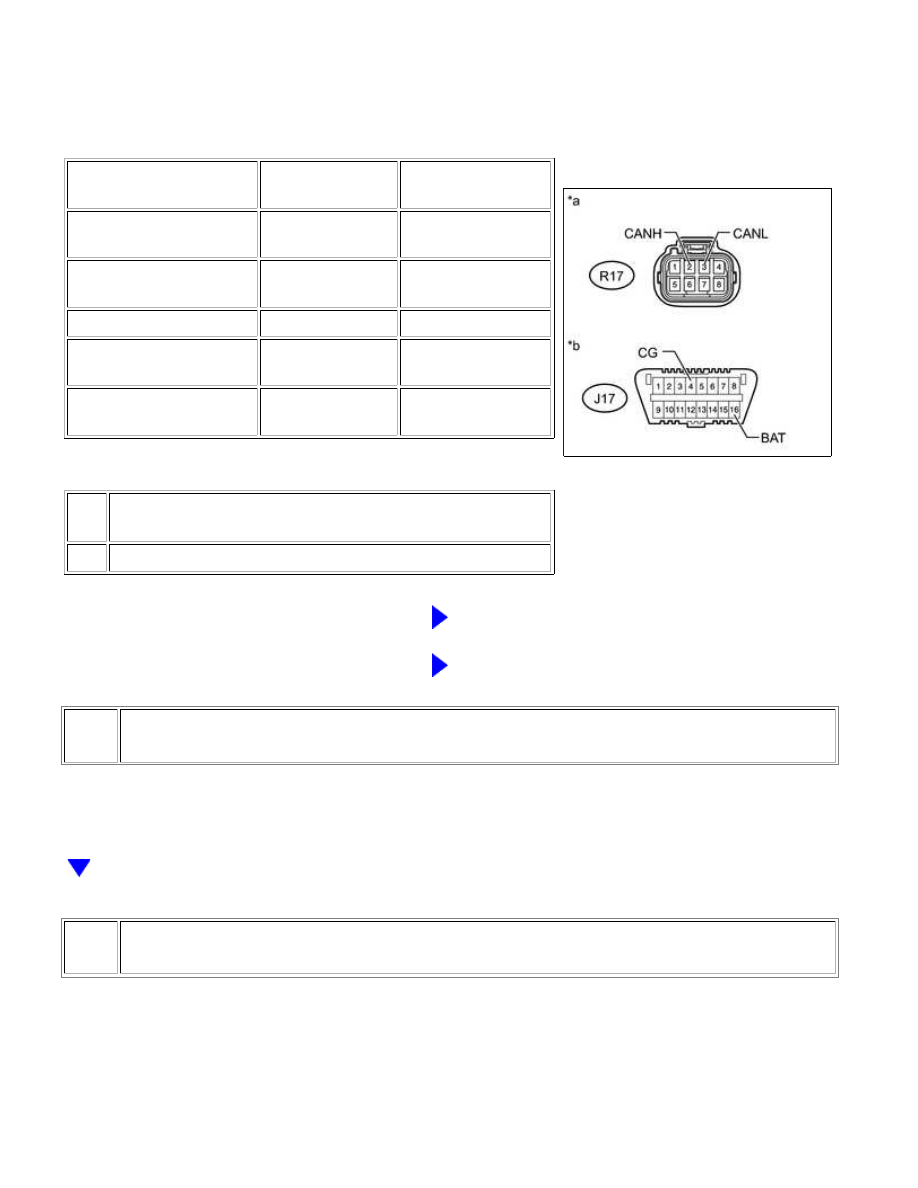

CHECK FOR SHORT IN CAN BUS WIRE (NO. 4 JUNCTION CONNECTOR - NO. 5
JUNCTION CONNECTOR)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U1002...

NEXT

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

R17-2 (CANH) - R17-3

(CANL)

Ignition switch off

108 to 132 Ω

R17-2 (CANH) - J17-4

(CG)

Ignition switch off

200 Ω or higher

R17-3 (CANL) - J17-4 (CG) Ignition switch off

200 Ω or higher

R17-2 (CANH) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

R17-3 (CANL) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

GO TO STEP 17

OK

REPLACE NO. 4 JUNCTION CONNECTOR

13.

CONNECT CONNECTOR

(a) Reconnect the R17 No. 6 junction connector.

14.

CHECK FOR SHORT IN CAN BUS WIRE (BLIND SPOT MONITOR SENSOR RH)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: U1002...
