Toyota Tundra (2015 year). Manual - part 2662

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001891041X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE CHARGING: GENERATOR: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

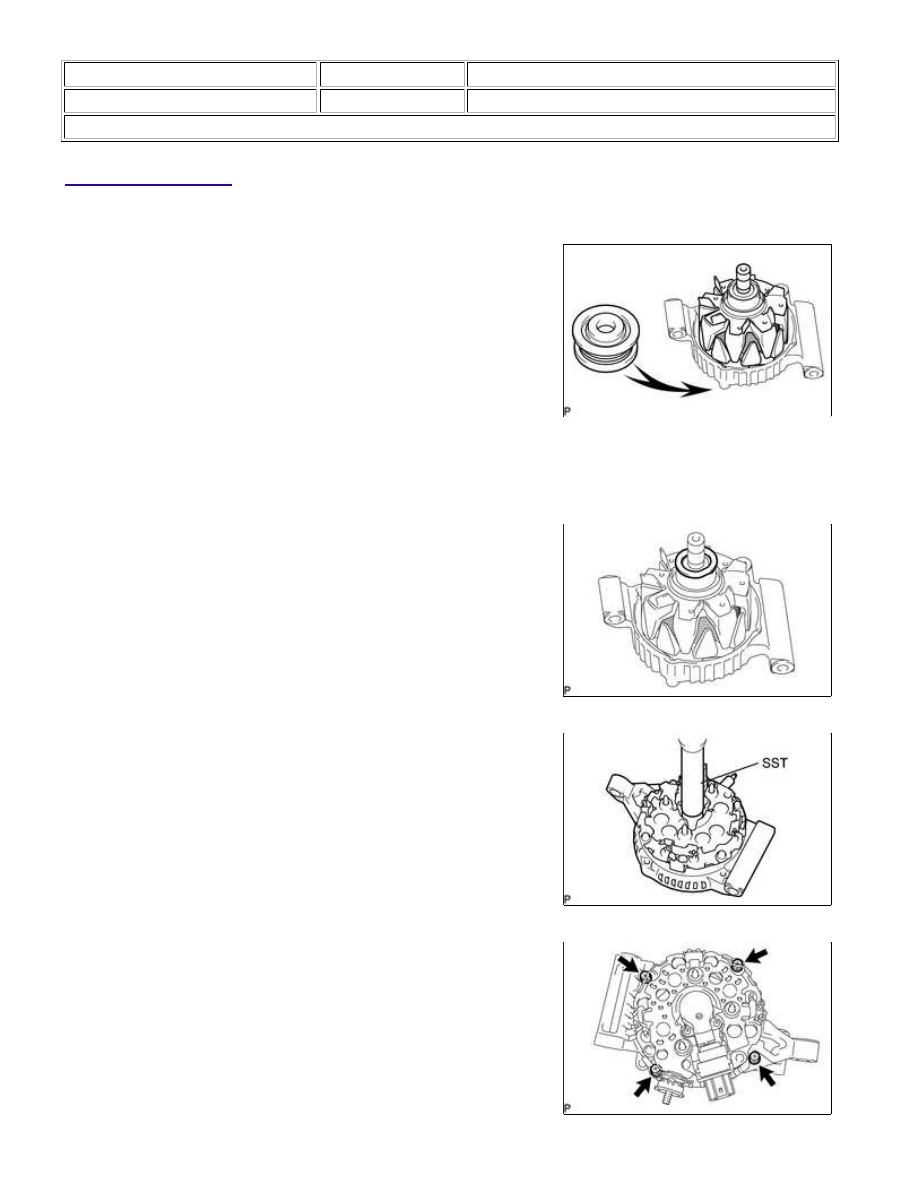

1. INSTALL GENERATOR ROTOR ASSEMBLY

(a) Place the drive end frame on the pulley.

(b) Install the rotor to the drive end frame.

2. INSTALL GENERATOR COIL ASSEMBLY

(a) Place the generator washer on the rotor.

(b) Using SST and a press, slowly press in the coil assembly.

SST: 09285-76010

(c) Install the 4 bolts.

Torque:

5.8 N·m {59 kgf·cm, 51in·lbf}

3UR-FBE CHARGING: GENERATOR: REASSEMBLY; 2015 MY Tundr...

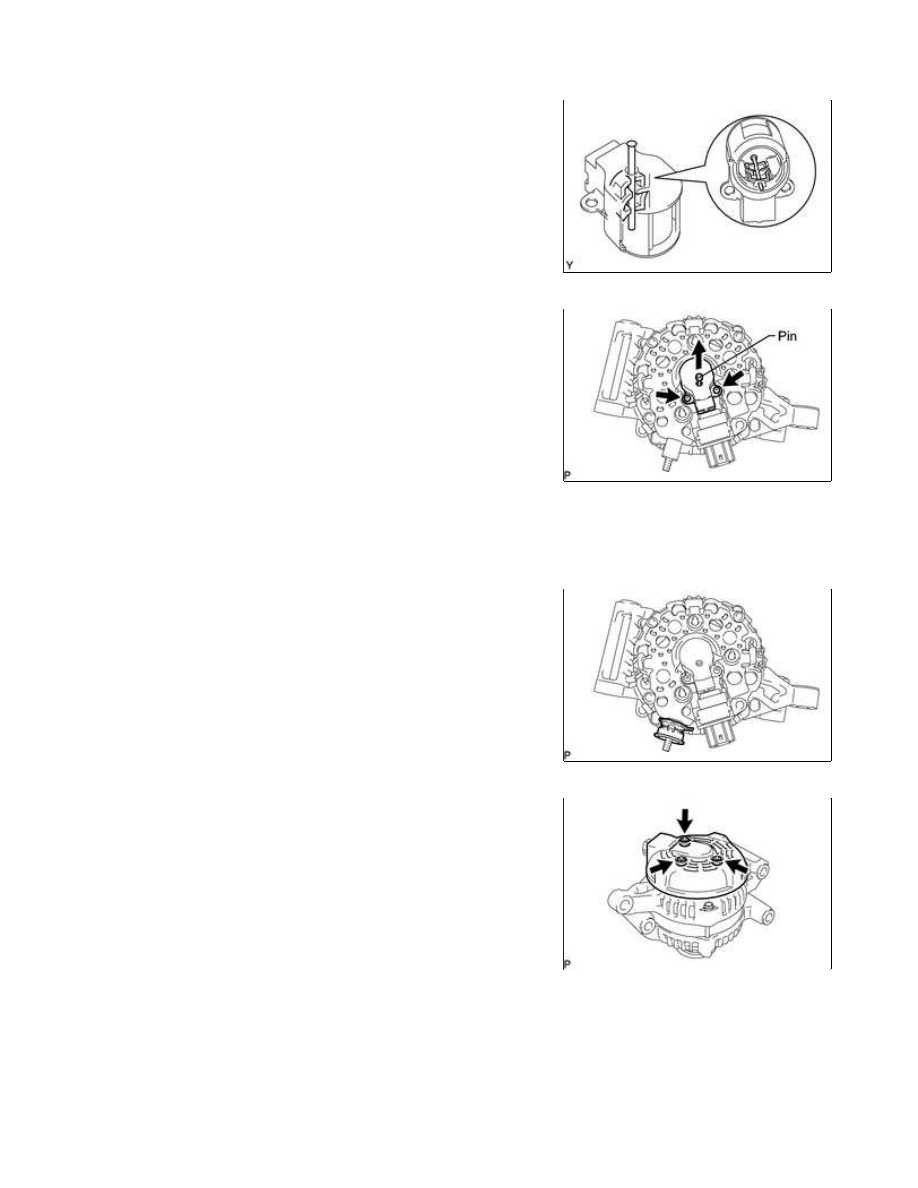

3. INSTALL GENERATOR BRUSH HOLDER ASSEMBLY

brush holder hole.

(b) Install the generator brush holder with the 2 screws.

Torque:

1.8 N·m {18 kgf·cm, 16in·lbf}

(c) Pull out the pin from the generator brush holder.

4. INSTALL GENERATOR REAR END COVER

(a) Install the terminal insulator to the generator rectifier end

frame.

NOTICE:

(b) Install the end cover with the 3 nuts.

Torque:

4.6 N·m {47 kgf·cm, 41in·lbf}

5. INSTALL GENERATOR PULLEY

3UR-FBE CHARGING: GENERATOR: REASSEMBLY; 2015 MY Tundr...

SST: 09820-63011

09820-06010

09820-06021

SST 1-A and B

09820-06010

SST 2

09820-06021

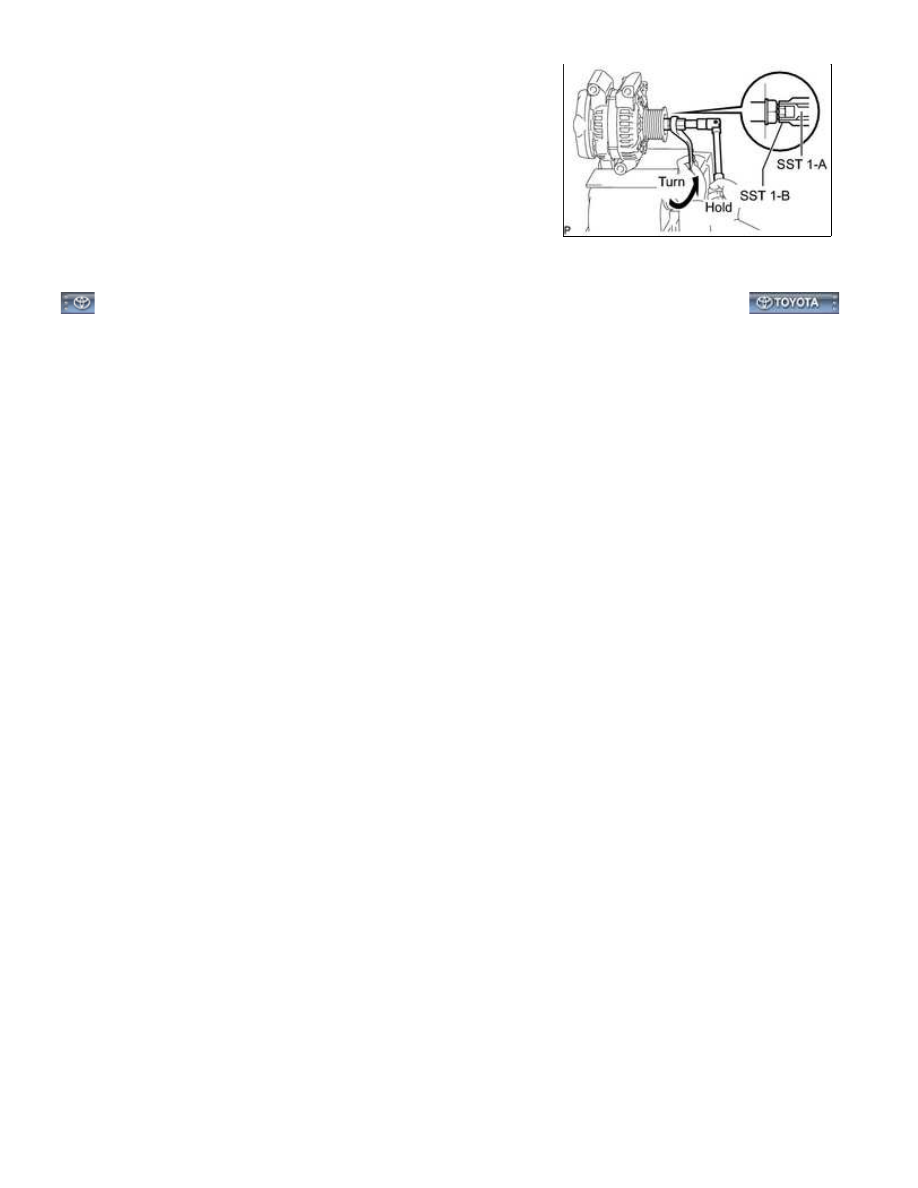

(a) Clamp the generator housing stay in a vise.

(b) Install the pulley onto the rotor shaft by tightening the pulley nut by hand.

(c) Hold SST 1-A with a torque wrench, and tighten SST 1-B clockwise to the specified torque.

Torque:

39 N·m {398 kgf·cm, 29ft·lbf}

NOTICE:

Check that SST is secured to the rotor shaft.

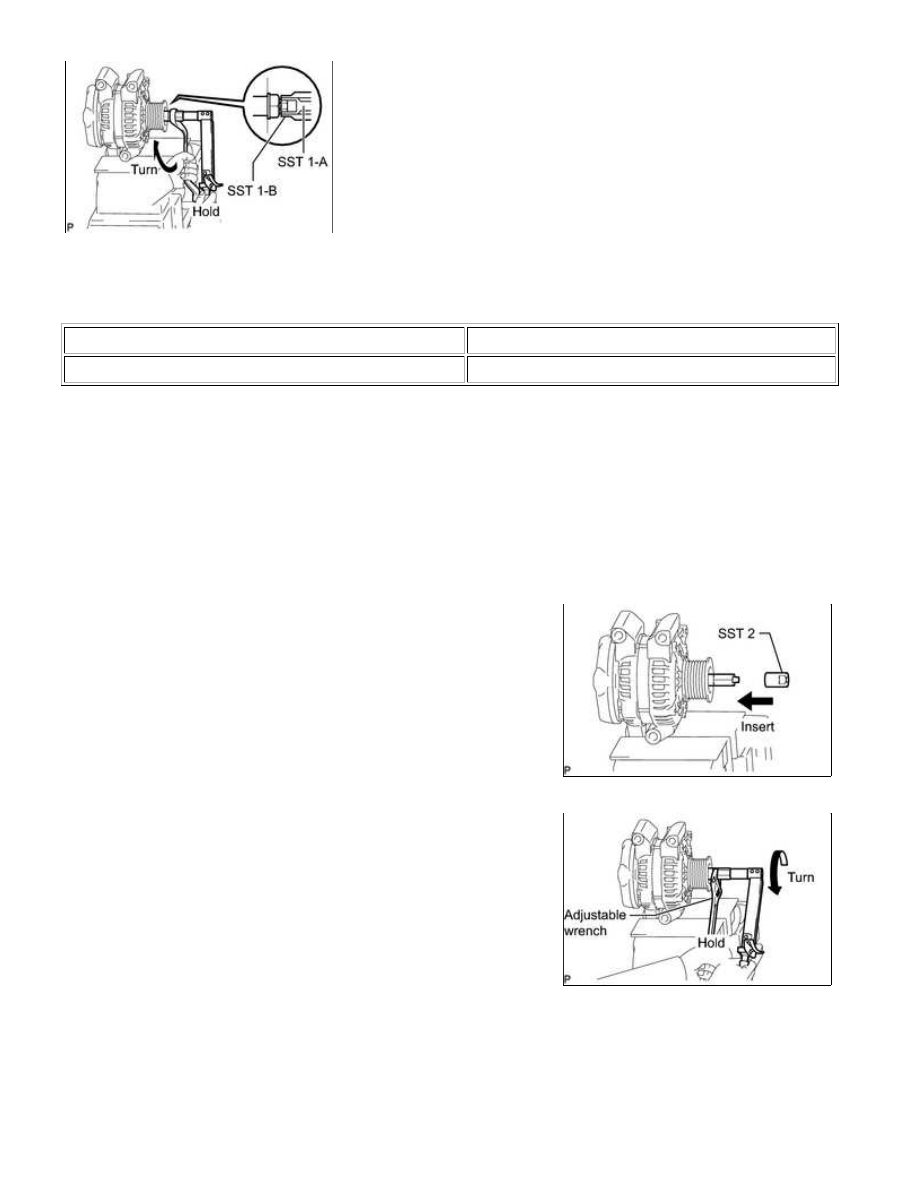

(d) Insert SST 2, and attach the pulley nut to SST 2.

(e) Tighten the pulley nut by turning SST 1-A in the direction shown

in the illustration.

Torque:

133 N·m {1356 kgf·cm, 98ft·lbf}

HINT:

Hold the adjustable wrench against the vise and tighten the nut

securely.

(f) Remove the generator from SST 2.

3UR-FBE CHARGING: GENERATOR: REASSEMBLY; 2015 MY Tundr...

(g) Turn SST 1-B, and remove SST 1-A and B.

(h) Turn the pulley and check that the pulley moves smoothly.

3UR-FBE CHARGING: GENERATOR: REASSEMBLY; 2015 MY Tundr...
