Toyota Tundra (2015 year). Manual - part 2663

Last Modified: 9-16-2014

6.6 L

Doc ID: RM00000323001ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE CHARGING: CHARGING SYSTEM: PRECAUTION; 2015 MY Tundra [08/2014 -        ]

PRECAUTION

1. PRECAUTION

(a) Check that the battery cables are connected to the correct terminals.

(b) Disconnect the battery cables when the battery is given a quick charge.

(c) Do not perform tests with a high voltage insulation resistance tester.

(d) Never disconnect the battery while the engine is running.

Last Modified: 9-16-2014

6.6 U

Doc ID: RM00000322D01YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE CHARGING: CHARGING SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra [08/2014 -        ]

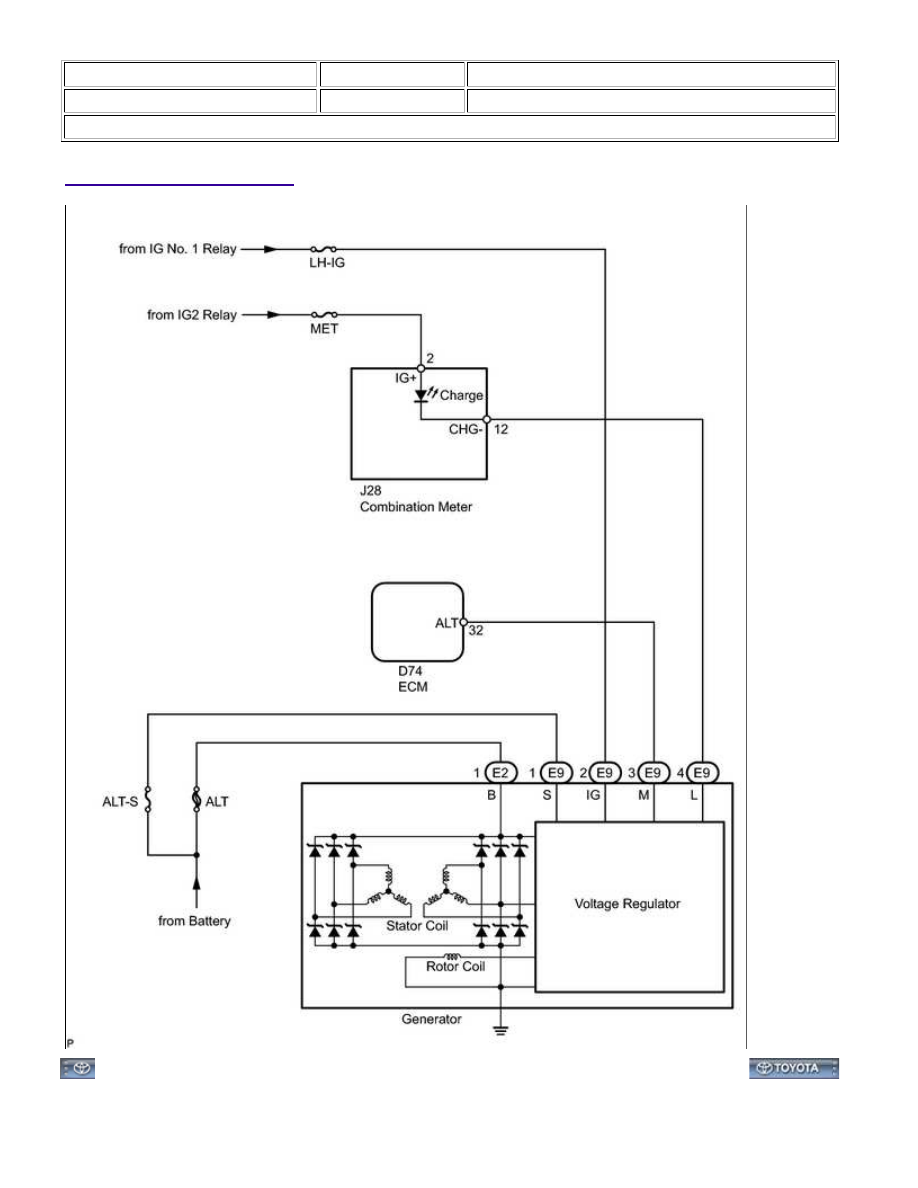

SYSTEM DIAGRAM

3UR-FE CHARGING: CHARGING SYSTEM: SYSTEM DIAGRAM; 20...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM00000322Z01WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE CHARGING: CHARGING SYSTEM: PARTS LOCATION; 2015 MY Tundra [08/2014 -        ]

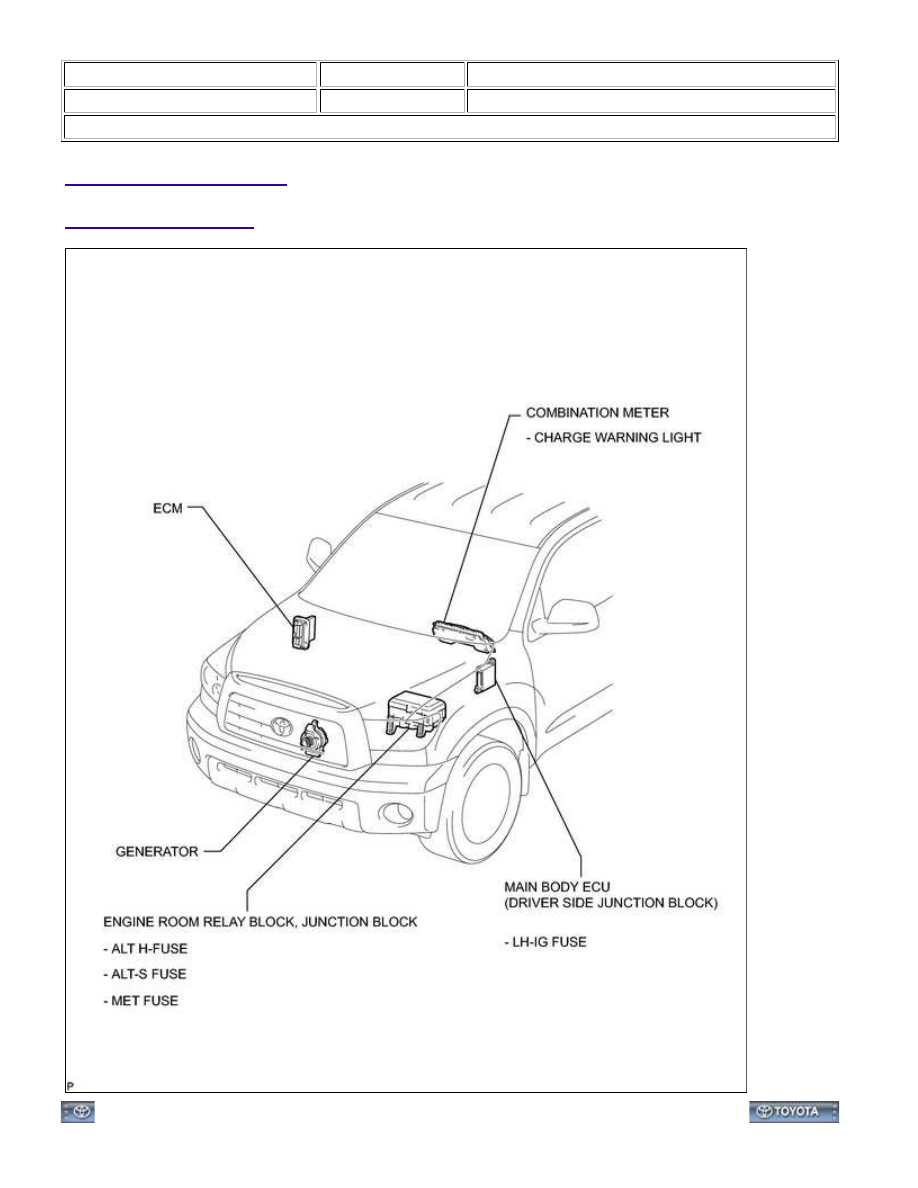

PARTS LOCATION

ILLUSTRATION

3UR-FE CHARGING: CHARGING SYSTEM: PARTS LOCATION; 201...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000017VF04LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE CHARGING: CHARGING SYSTEM: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. CHECK BATTERY CONDITION

NOTICE:

If the battery is weak or if the engine is difficult to start, perform the following procedures.

(a) Check the battery for damage and deformation. If severe damage, deformation or leakage is found,

replace the battery.

If the electrolyte quantity is below the lower line, replace the battery.

If the electrolyte quantity is above the lower line, check the battery voltage when cranking the

engine. If the voltage is less than 9.6 V, recharge or replace the battery.

HINT:

Before checking the battery voltage, turn off all the electrical systems (headlights,

blower motor, rear defogger, etc.).

(2) For non-maintenance-free batteries:

If the electrolyte quantity is below the lower line, add distilled water to each cell. Then,

recharge the battery and check the electrolyte's specific gravity.

Standard specific gravity:

1.25 to 1.29 at 20°C (68°F)

If the electrolyte quantity is above the lower line, check the battery voltage when cranking the

engine. If the voltage is less than 9.6 V, recharge or replace the battery.

HINT:

Before checking the battery voltage, turn off all the electrical systems (headlights,

blower motor, rear defogger, etc.).

(c) Turn the ignition switch off and turn on the headlight for 20 to 30 seconds. This will remove the surface

charge from the battery.

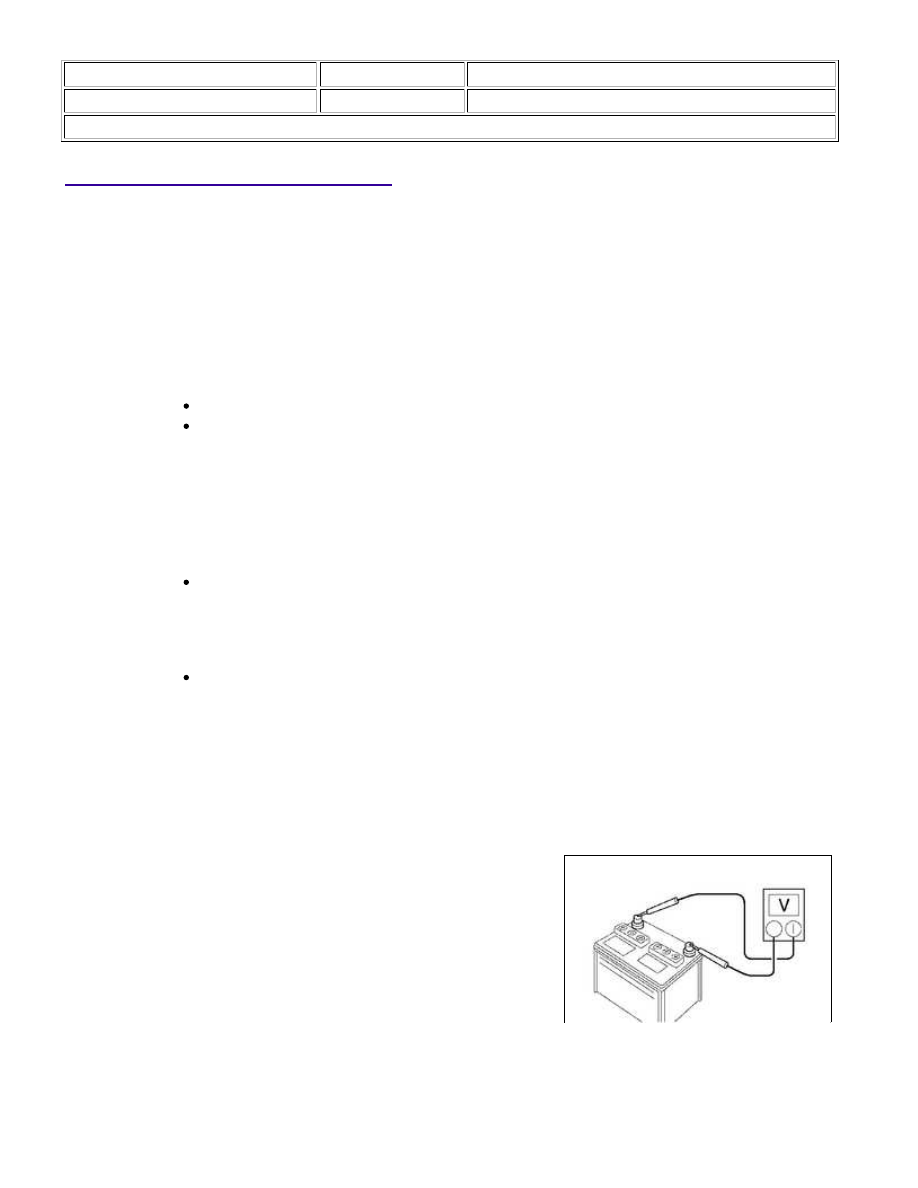

(d) Measure the battery voltage between the negative (-) and

12.5 to 12.9 V at 20°C (68°F)

If the voltage is below the specification, recharge the battery.

3UR-FE CHARGING: CHARGING SYSTEM: ON-VEHICLE INSPEC...
