2. INSPECT GENERATOR BRUSH HOLDER ASSEMBLY

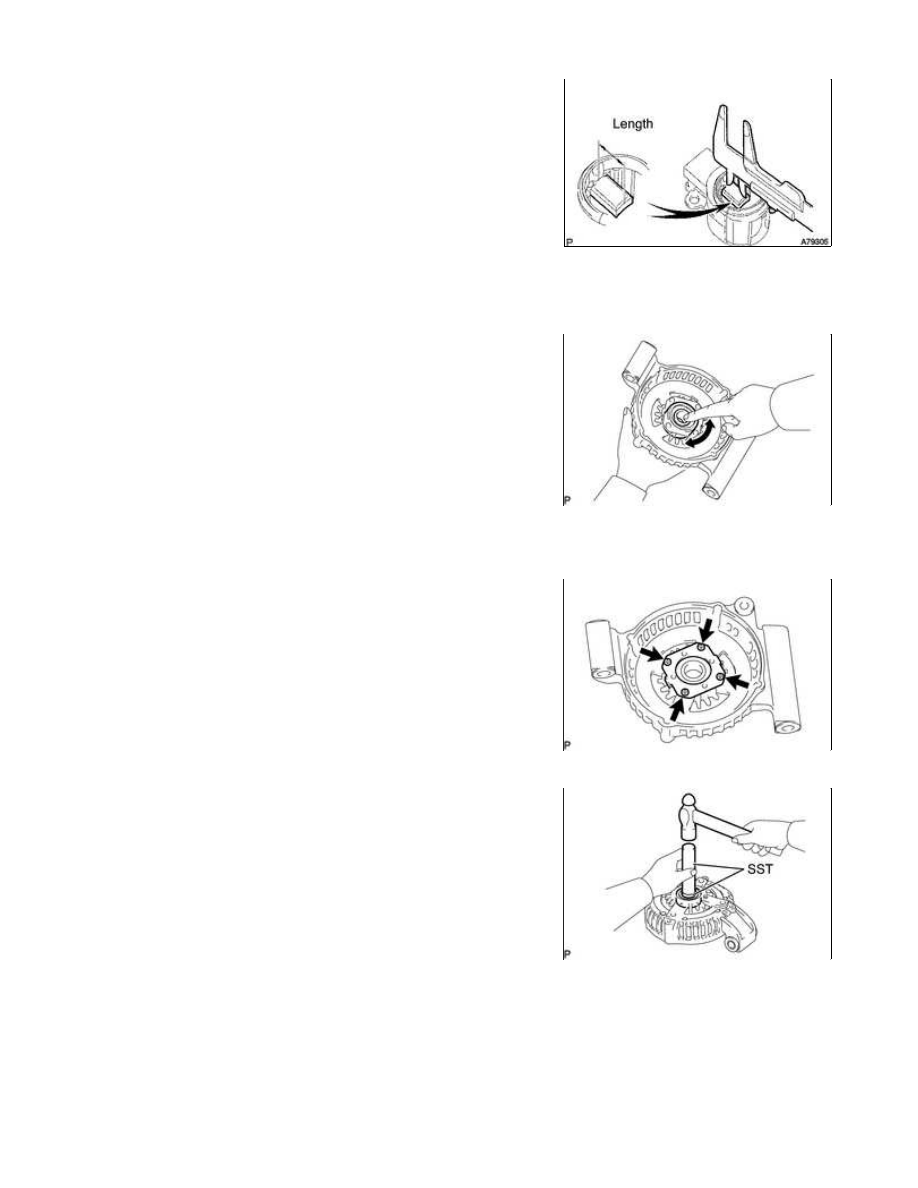

(a) Using a vernier caliper, measure the exposed brush length.

Standard exposed length:

10.5 mm (0.413 in.)

Minimum exposed length:

4.5 mm (0.177 in.)

If the exposed length is less than the minimum, replace the brush

holder assembly.

3. INSPECT GENERATOR DRIVE END FRAME BEARING

(a) When rotating the bearing, check that there is no abnormal noise

and that it rotates smoothly.

If necessary, replace the bearing.

4. REPLACE GENERATOR DRIVE END FRAME BEARING

(a) Remove the 4 screws and retainer plate.

(b) Using SST and a hammer, tap out the bearing.

SST: 09950-60010

09951-00250

SST: 09950-70010

09951-07100

3UR-FBE CHARGING: GENERATOR: INSPECTION; 2015 MY Tundra...

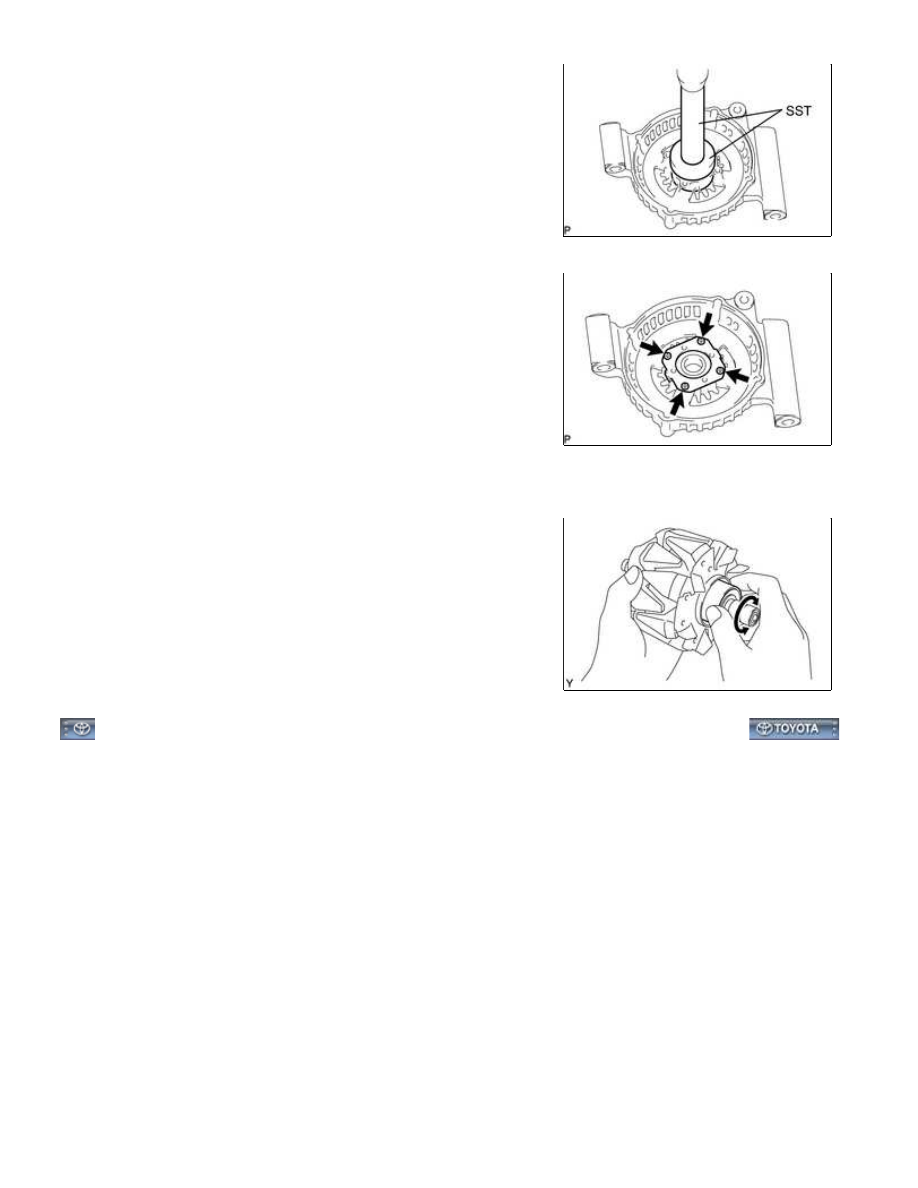

(c) Using SST and a press, press in a new bearing.

SST: 09950-60010

09951-00470

SST: 09950-70010

09951-07100

(d) Install the retainer plate with the 4 screws.

Torque:

2.3 N·m {23 kgf·cm, 20in·lbf}

5. INSPECT GENERATOR ROTOR BEARING

(a) When rotating the bearing, check that there is no abnormal noise

and that it rotates smoothly.

If necessary, replace the generator rotor.

3UR-FBE CHARGING: GENERATOR: INSPECTION; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BS203KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE CHARGING: GENERATOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

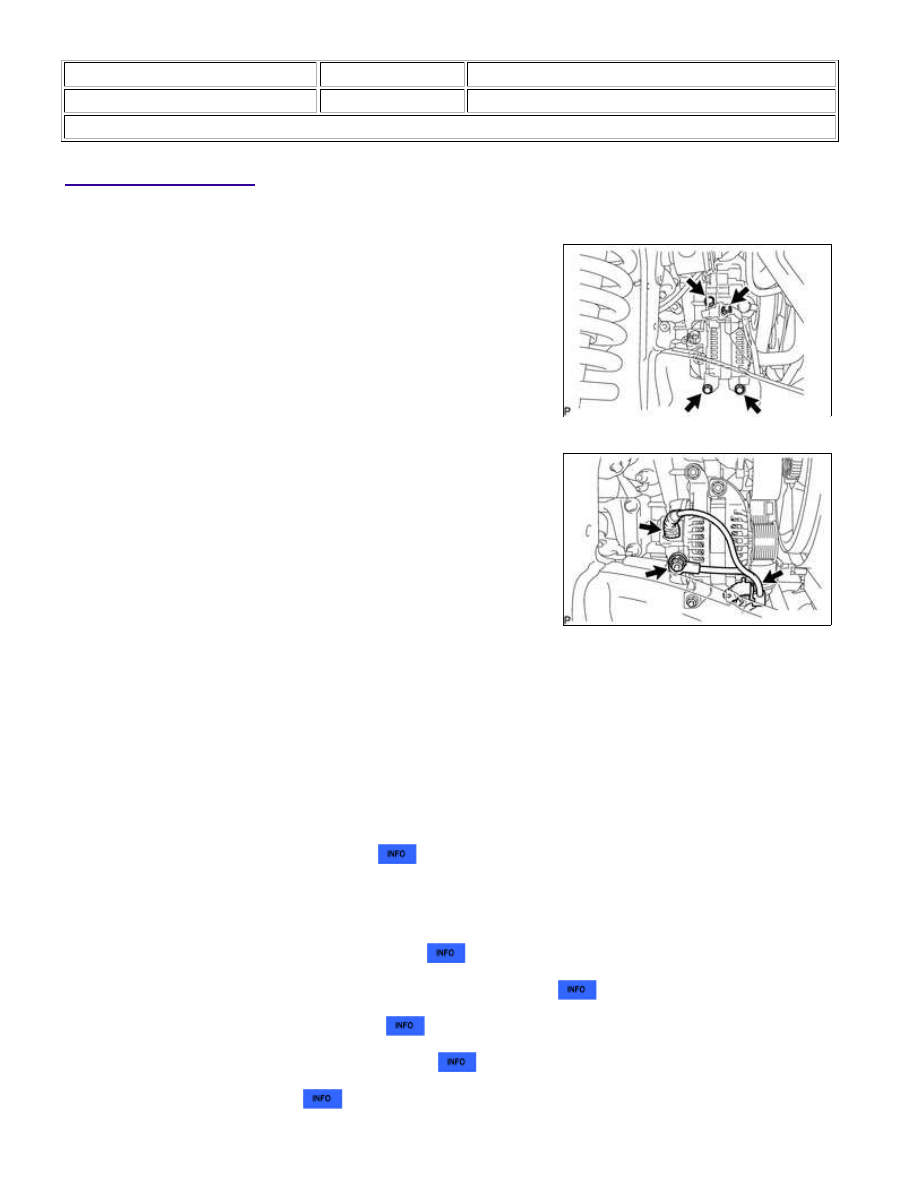

1. INSTALL GENERATOR ASSEMBLY

(a) Install the generator with the 3 bolts and nut.

Torque:

43 N·m {439 kgf·cm, 32ft·lbf}

(b) Connect the generator connector.

(c) Connect the generator wire with the nut.

Torque:

9.8 N·m {100 kgf·cm, 87in·lbf}

(d) Install the terminal cap.

(e) Install the harness bracket to the generator with the bolt.

Torque:

31 N·m {316 kgf·cm, 23ft·lbf}

2. CONNECT VANE PUMP ASSEMBLY

3. INSTALL FRONT FENDER APRON SEAL RH

(a) Install the apron seal with the 5 clips.

4. INSTALL FAN AND GENERATOR V BELT

5. INSTALL NO. 1 ENGINE UNDER COVER SUB-ASSEMBLY

6. INSTALL AIR CLEANER ASSEMBLY

7. INSTALL AIR CLEANER HOSE ASSEMBLY

8. INSTALL V-BANK COVER

3UR-FBE CHARGING: GENERATOR: INSTALLATION; 2015 MY Tund...

9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

3UR-FBE CHARGING: GENERATOR: INSTALLATION; 2015 MY Tund...
