Toyota Tundra (2015 year). Manual - part 2659

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002BSG02RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE CHARGING: GENERATOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

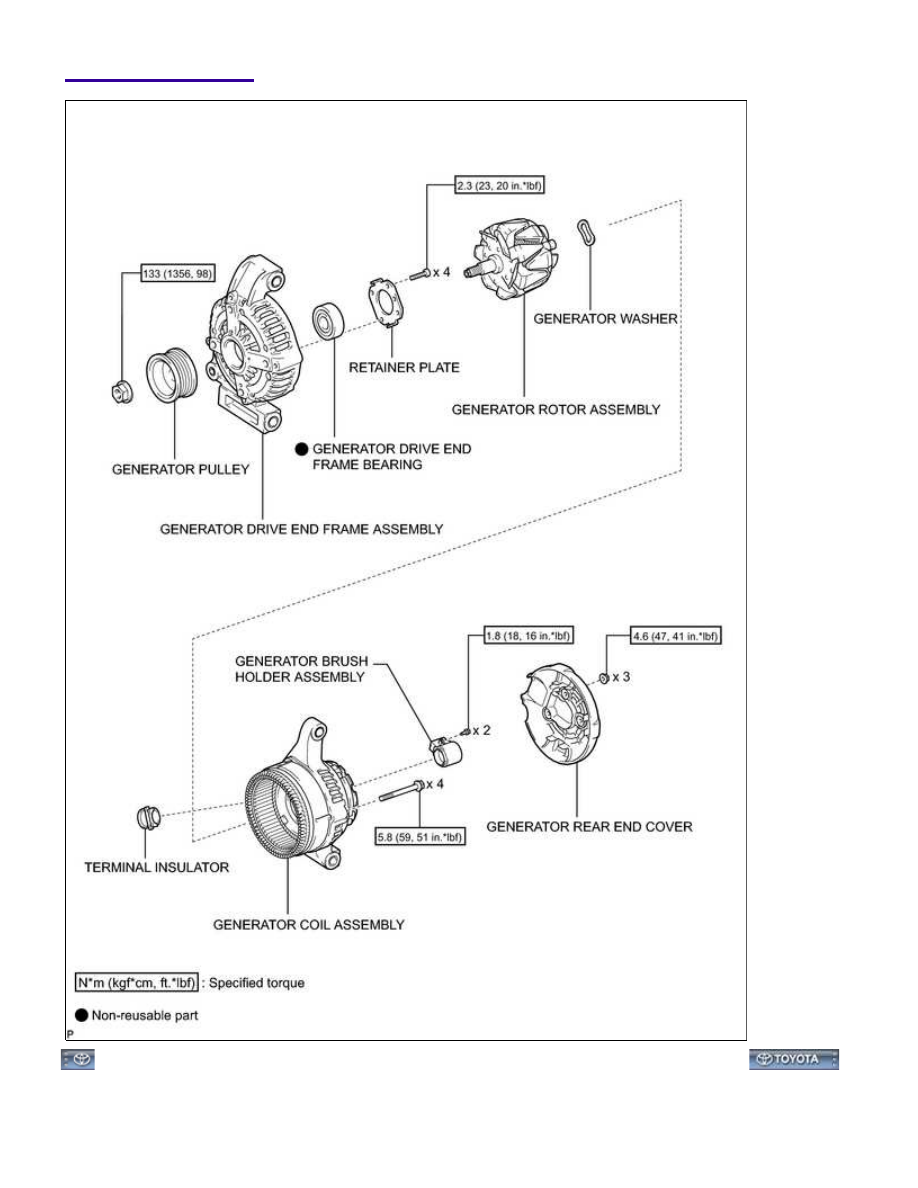

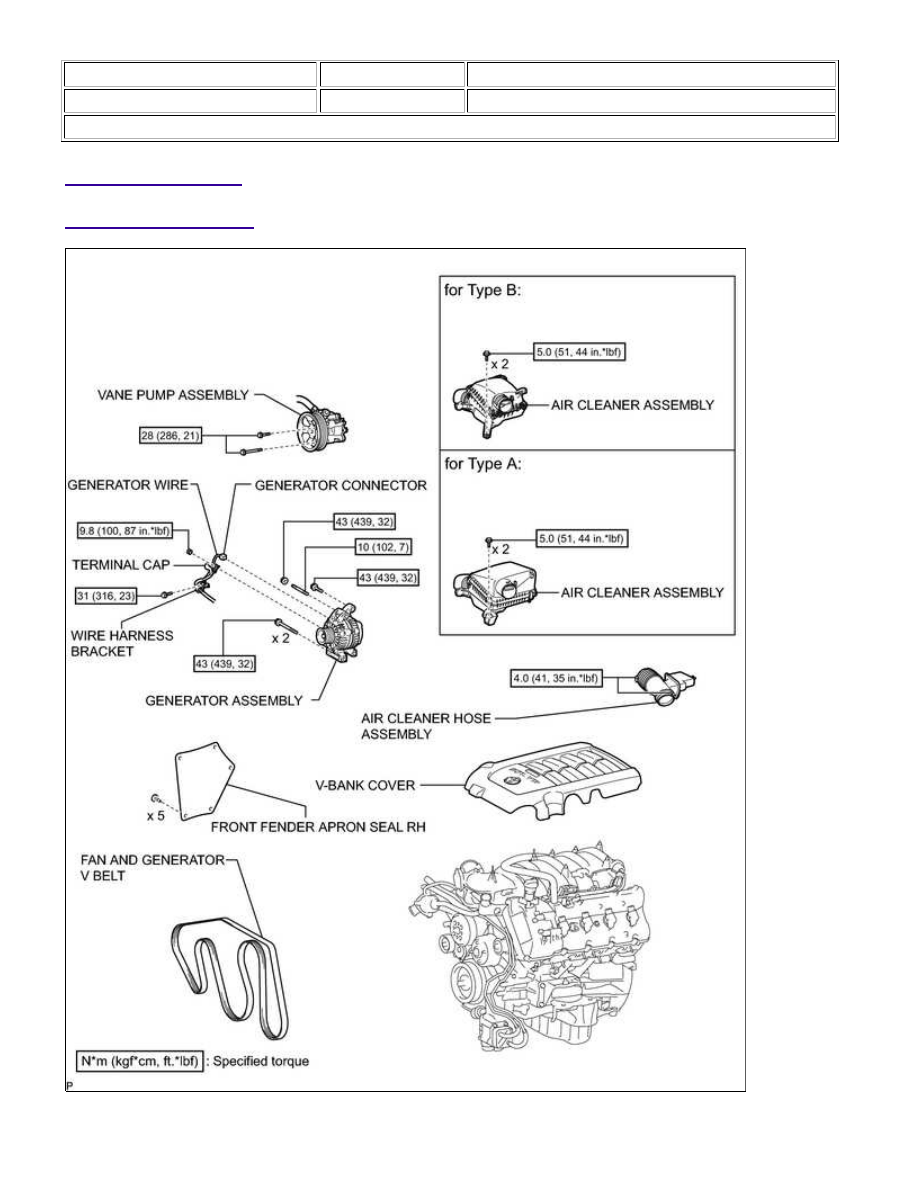

COMPONENTS

ILLUSTRATION

3UR-FBE CHARGING: GENERATOR: COMPONENTS; 2015 MY Tund...

ILLUSTRATION

3UR-FBE CHARGING: GENERATOR: COMPONENTS; 2015 MY Tund...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BS403KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE CHARGING: GENERATOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. REMOVE V-BANK COVER

4. REMOVE AIR CLEANER HOSE ASSEMBLY

5. REMOVE AIR CLEANER ASSEMBLY

6. REMOVE NO. 1 ENGINE UNDER COVER SUB-ASSEMBLY

7. REMOVE FAN AND GENERATOR V BELT

8. REMOVE FRONT FENDER APRON SEAL RH

(a) Remove the 5 clips and apron seal.

9. DISCONNECT VANE PUMP ASSEMBLY

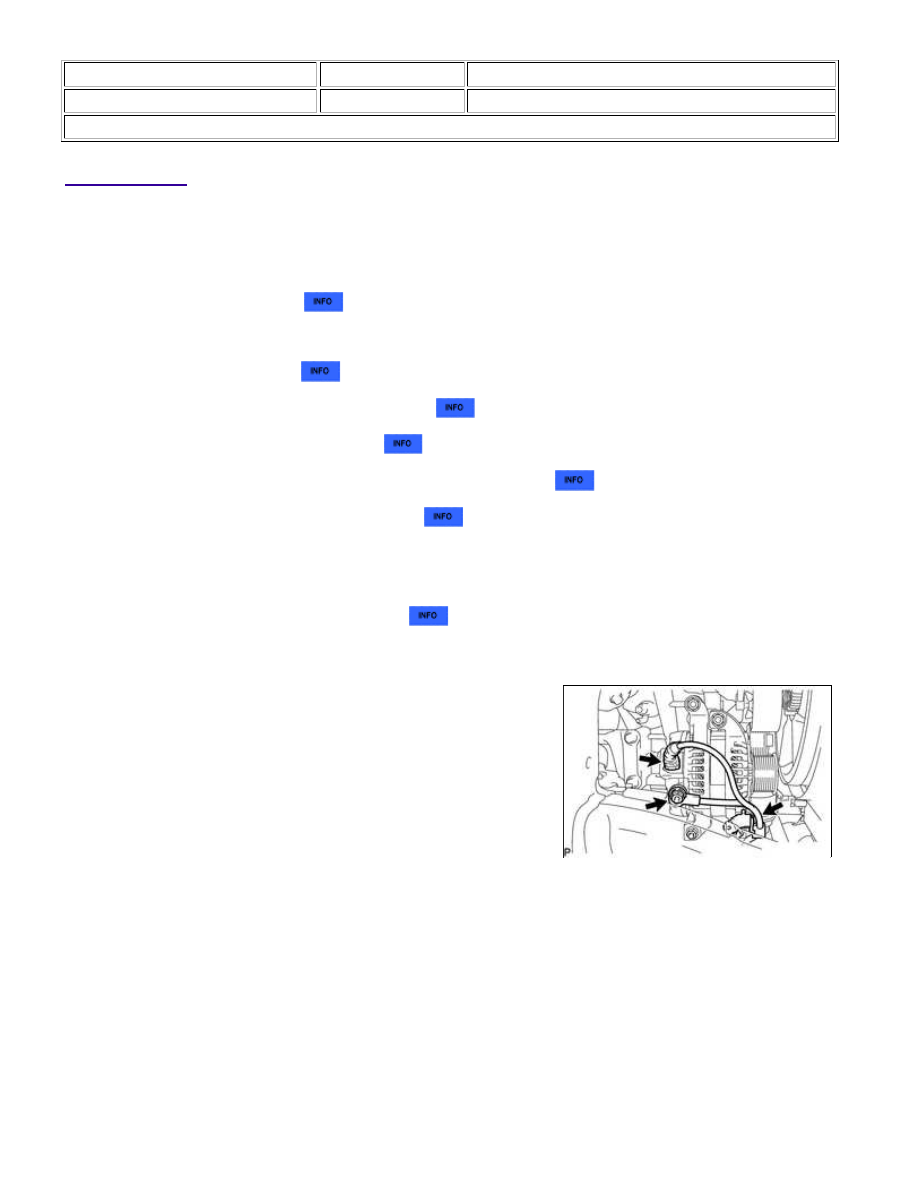

10. REMOVE GENERATOR ASSEMBLY

(a) Disconnect the generator connector.

(b) Remove the terminal cap and nut, and disconnect the generator wire.

(c) Remove the bolt and disconnect the wire harness bracket from the generator.

3UR-FBE CHARGING: GENERATOR: REMOVAL; 2015 MY Tundra [0...

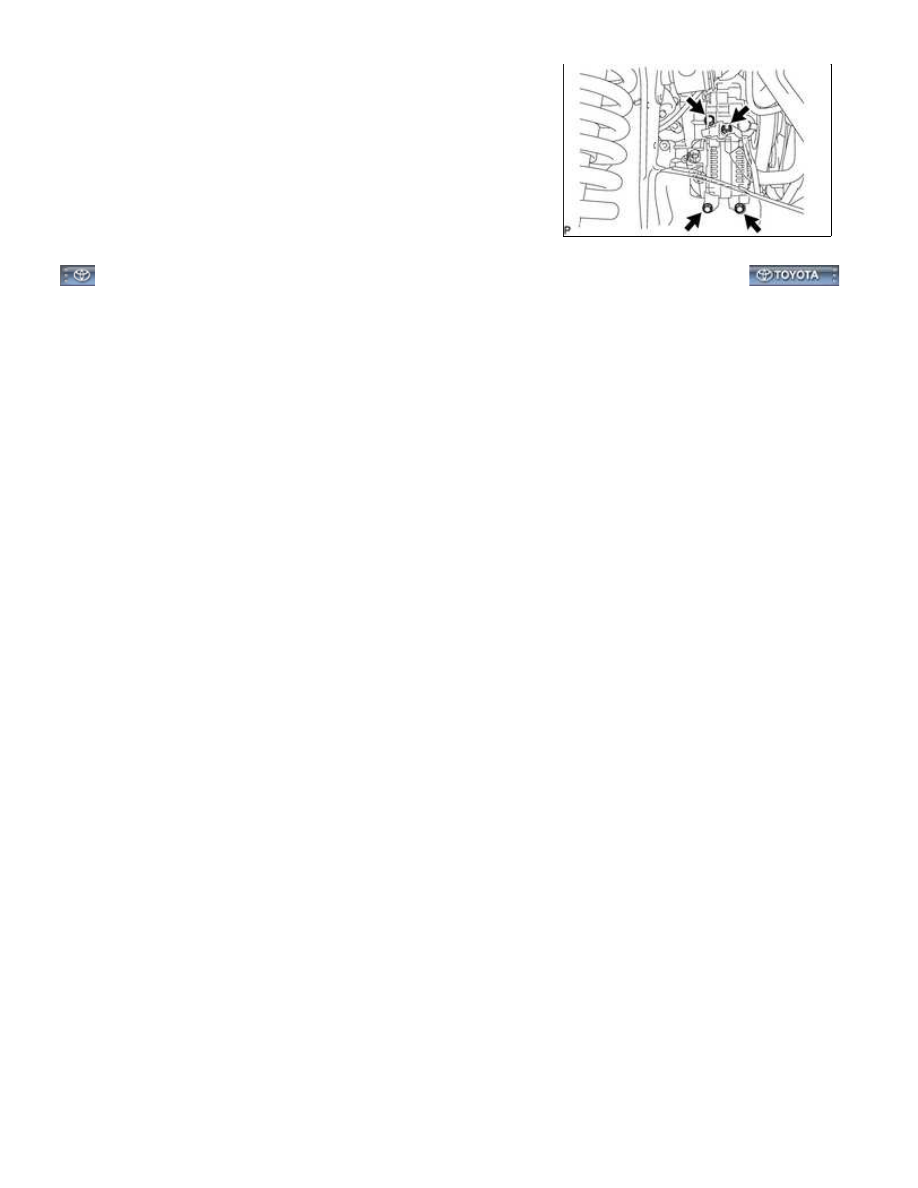

(d) Remove the 3 bolts, nut and generator.

3UR-FBE CHARGING: GENERATOR: REMOVAL; 2015 MY Tundra [0...
