Toyota Tundra (2015 year). Manual - part 2660

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000189003ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE CHARGING: GENERATOR: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

1. REMOVE GENERATOR PULLEY

SST: 09820-63011

09820-06010

09820-06021

SST 1-A and B

09820-06010

SST 2

09820-06021

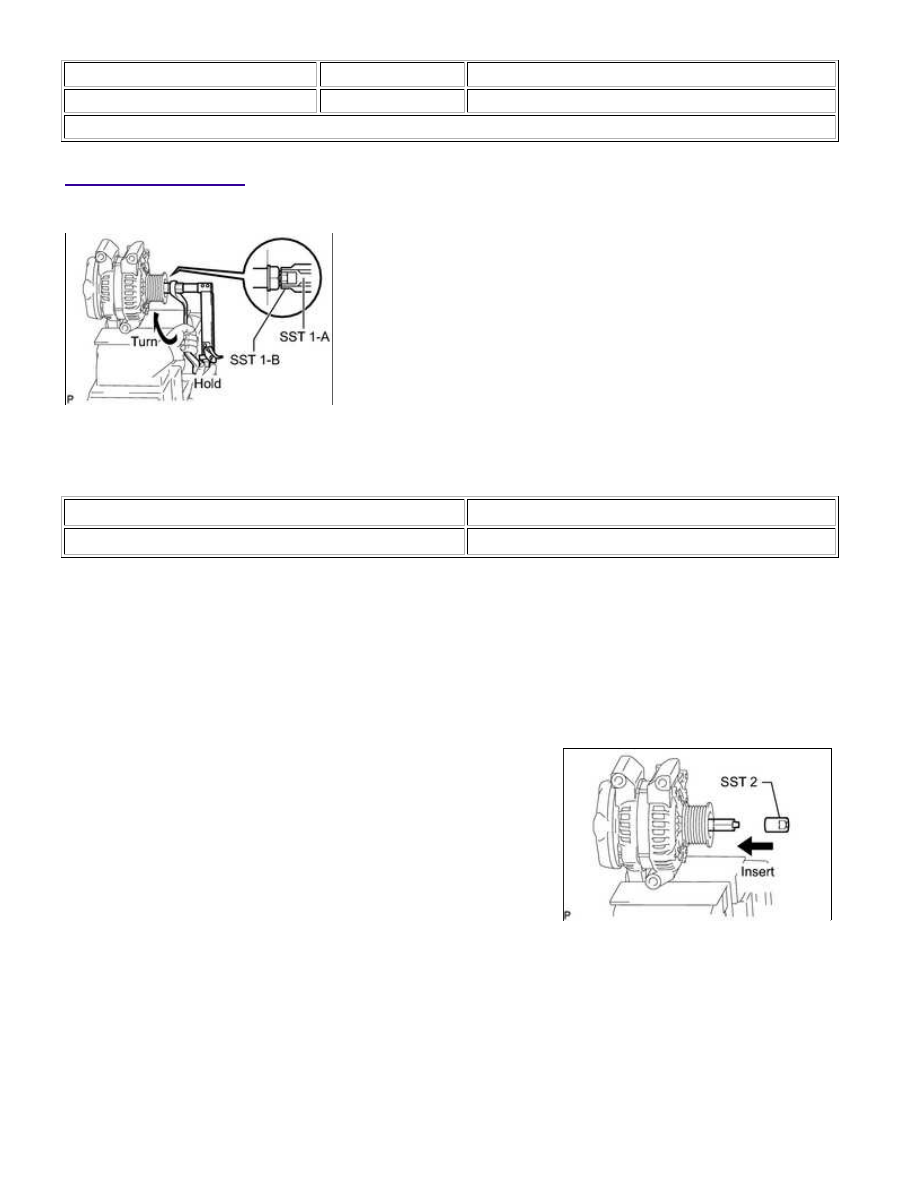

(a) Clamp the generator housing stay in a vise.

(b) Hold SST 1-A with a torque wrench, and tighten SST 1-B clockwise to the specified torque.

Torque:

39 N·m {398 kgf·cm, 29ft·lbf}

NOTICE:

Check that SST is secured on the rotor shaft.

(c) Insert SST 2, and attach the pulley nut to SST 2.

3UR-FBE CHARGING: GENERATOR: DISASSEMBLY; 2015 MY Tundr...

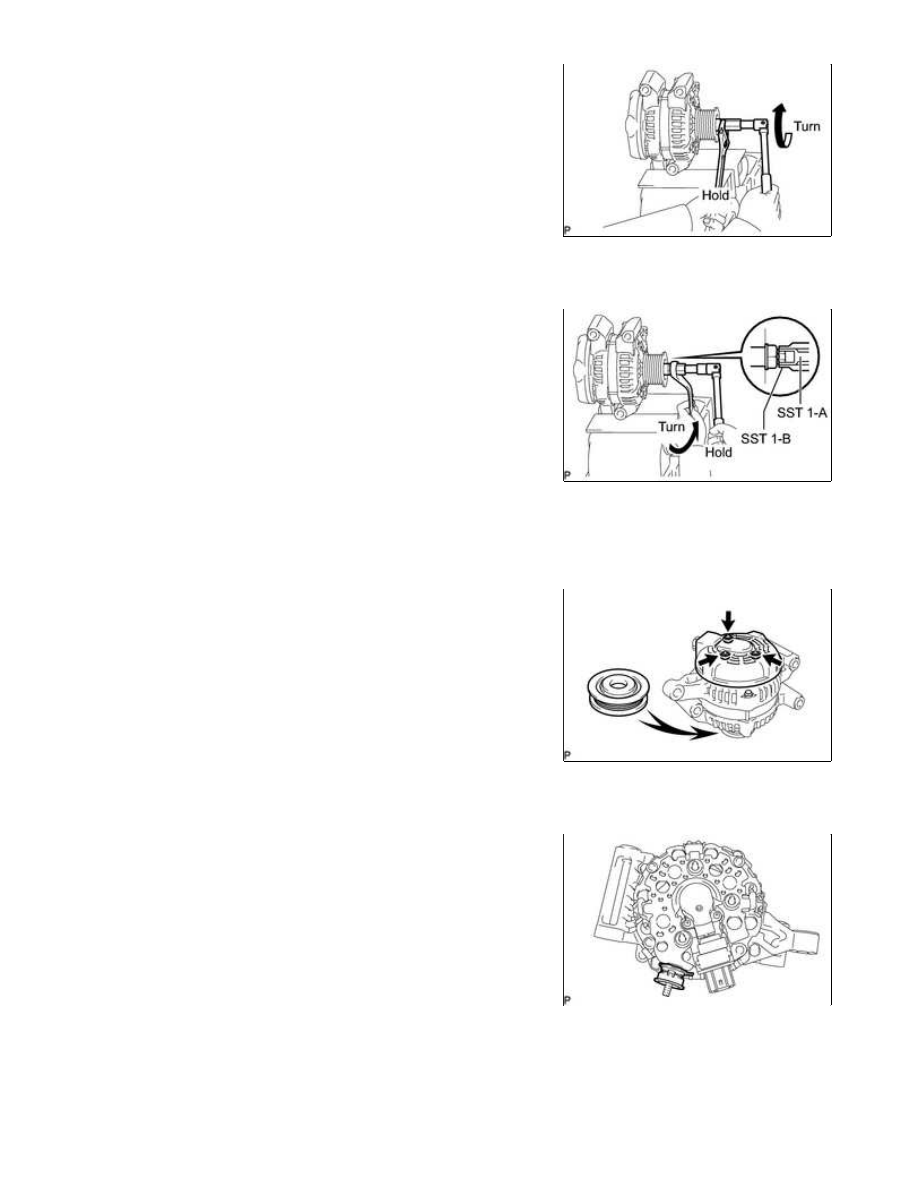

(d) To loosen the pulley nut, turn SST 1-A in the direction shown in

the illustration.

NOTICE:

To prevent damage to the rotor shaft, do not loosen the pulley

nut more than one-half turn.

(e) Remove the generator from SST 2.

(f) Turn SST 1-B, and remove SST 1-A and B.

(g) Remove the pulley nut and pulley.

2. REMOVE GENERATOR REAR END COVER

(a) Place the generator on the pulley.

(b) Remove the 3 nuts and end cover.

(c) Remove the terminal insulator.

3. REMOVE GENERATOR BRUSH HOLDER ASSEMBLY

3UR-FBE CHARGING: GENERATOR: DISASSEMBLY; 2015 MY Tundr...

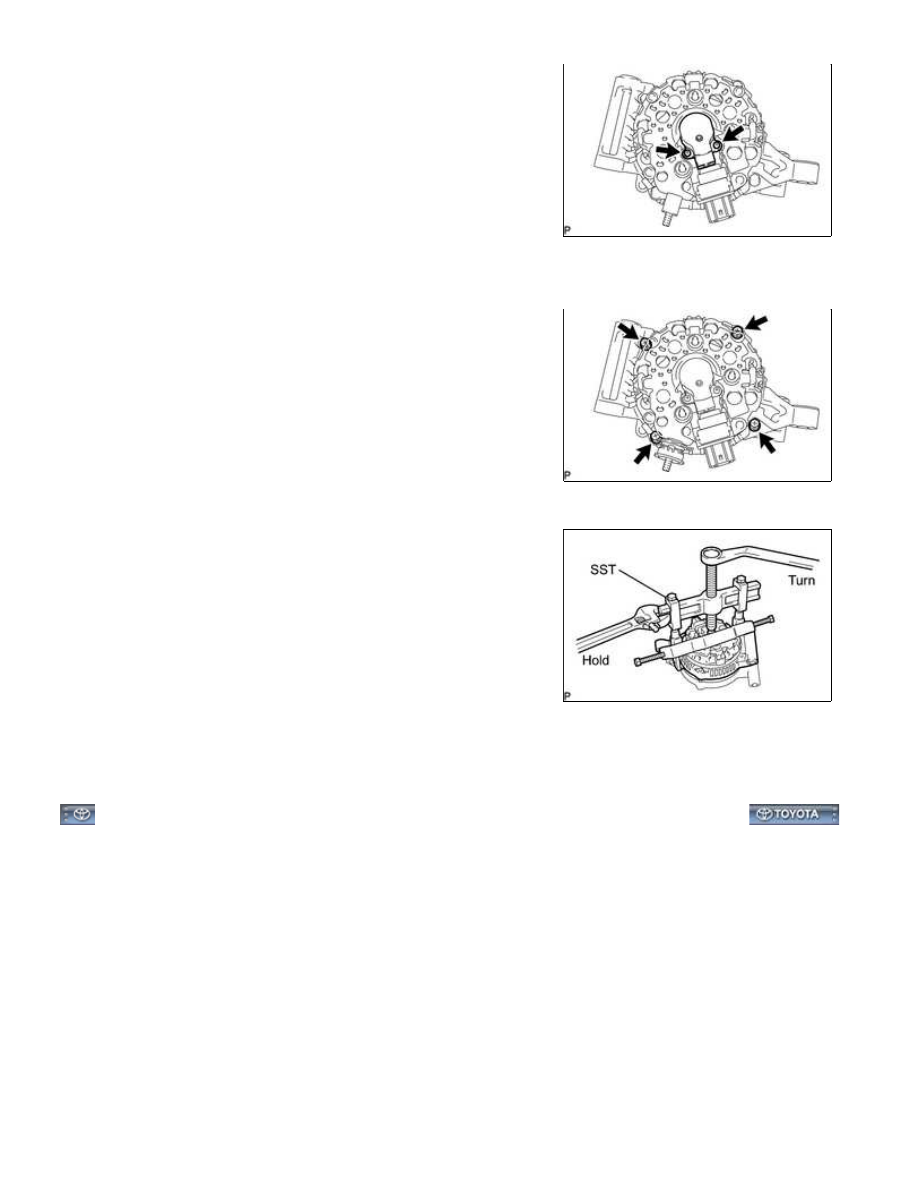

(a) Remove the 2 screws and brush holder.

4. REMOVE GENERATOR COIL ASSEMBLY

(a) Remove the 4 bolts.

(b) Using SST, remove the coil assembly.

SST: 09950-40011

09951-04020

09952-04010

09953-04020

09954-04010

09955-04071

09957-04010

09958-04011

(c) Remove the generator washer.

5. REMOVE GENERATOR ROTOR ASSEMBLY

3UR-FBE CHARGING: GENERATOR: DISASSEMBLY; 2015 MY Tundr...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000188X05SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE CHARGING: GENERATOR: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

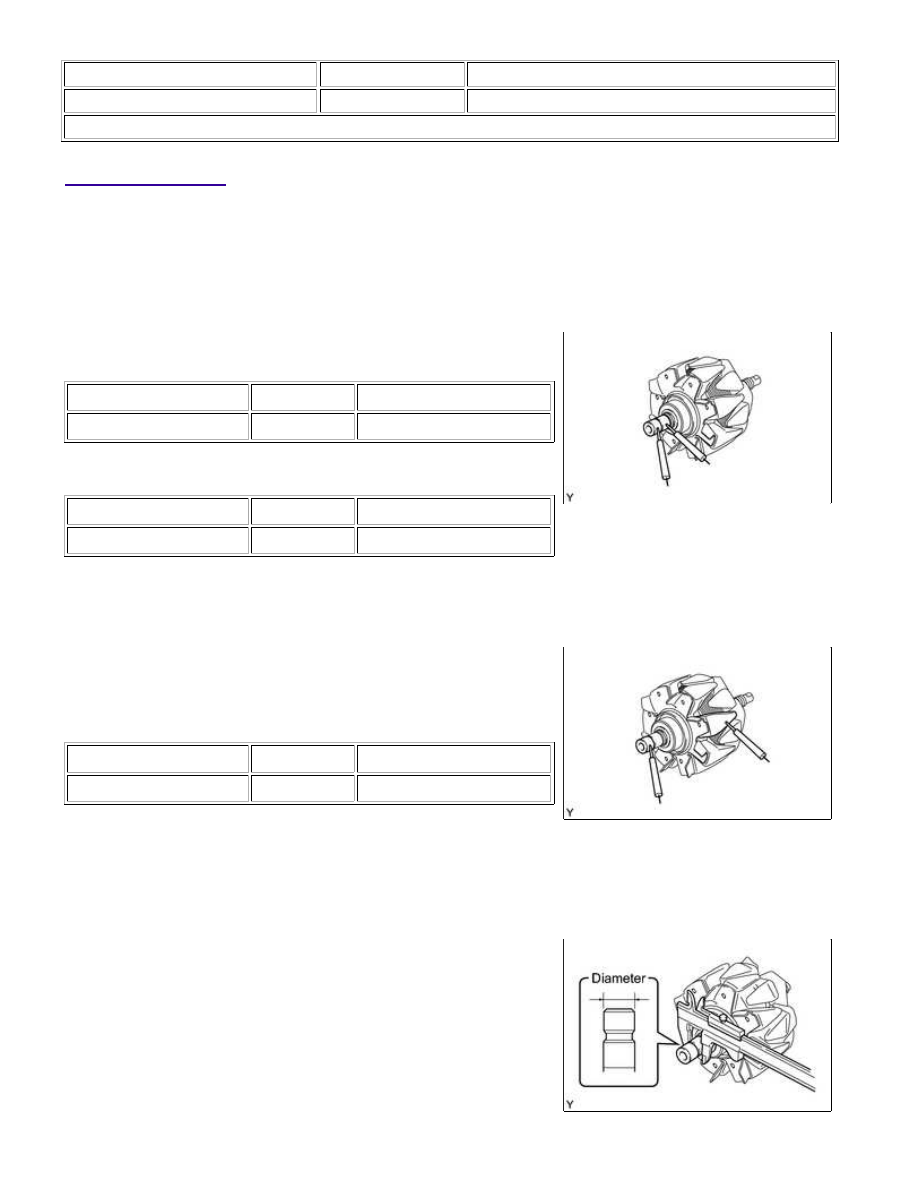

1. INSPECT GENERATOR ROTOR ASSEMBLY

(a) Check the rotor for an open circuit.

(1) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

100 A Type and 130 A Type

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Slip ring - Slip ring

20°C (68°F)

2.3 to 2.7 Ω

150 A Type

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Slip ring - Slip ring

20°C (68°F)

1.5 to 1.9 Ω

If the result is not as specified, replace the rotor assembly.

(b) Check if the rotor is grounded.

(1) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Slip ring - Rotor

Always

10 kΩ or higher

If the result is not as specified, replace the rotor assembly.

(c) Check that the slip rings are not rough or scored.

If rough or scored, replace the rotor assembly.

(d) Using a vernier caliper, measure the slip ring diameter.

Standard diameter:

14.2 to 14.4 mm (0.559 to 0.567 in.)

Minimum diameter:

14.0 mm (0.551 in.)

If the diameter is less than the minimum, replace the rotor

assembly.

3UR-FBE CHARGING: GENERATOR: INSPECTION; 2015 MY Tundra...
