(c) Pull out the pin from the generator brush holder.

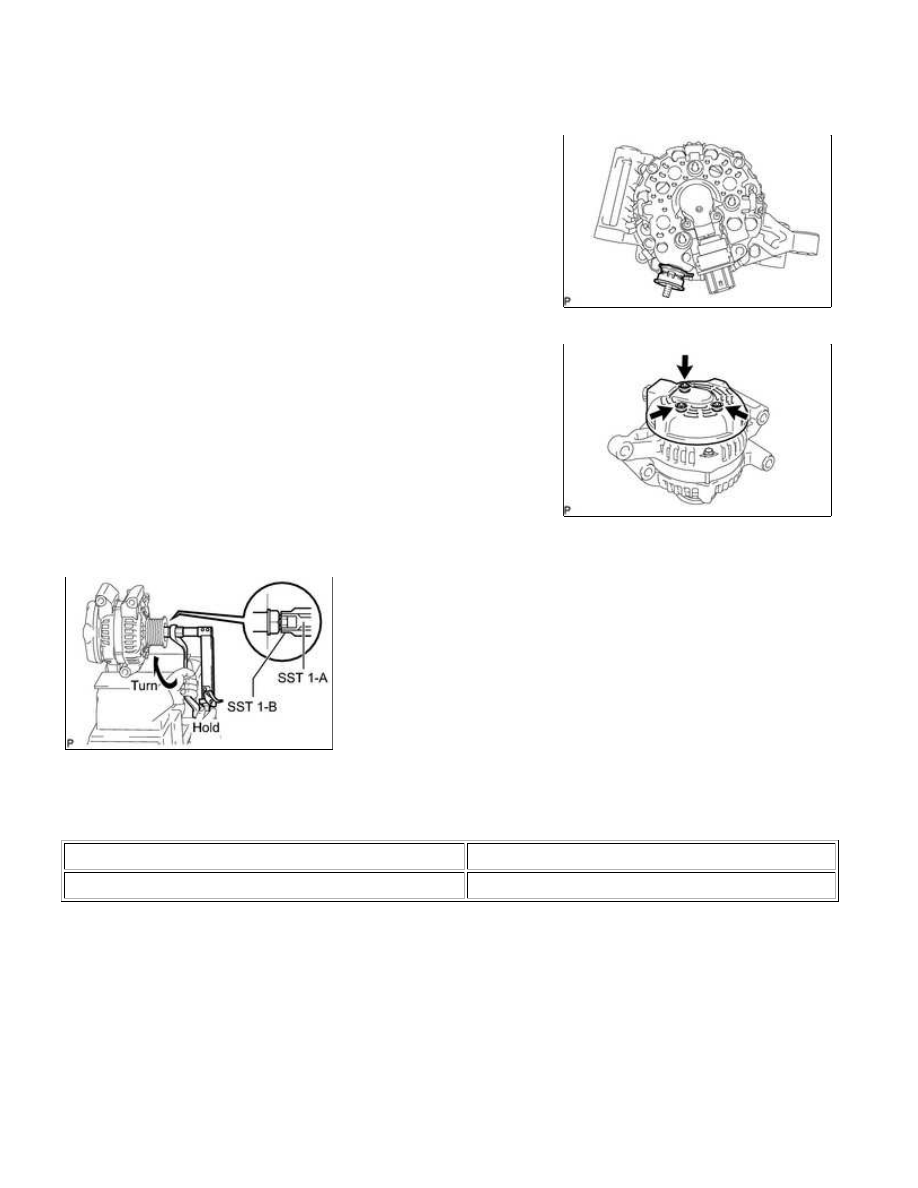

5. INSTALL GENERATOR REAR END COVER

(a) Install the terminal insulator to the generator rectifier end

frame.

NOTICE:

(b) Install the end cover with the 3 nuts.

Torque:

4.6 N·m {47 kgf·cm, 41in·lbf}

6. INSTALL GENERATOR PULLEY

SST: 09820-63011

09820-06010

09820-06021

SST 1-A and B

09820-06010

SST 2

09820-06021

(a) Clamp the generator housing stay in a vise.

(b) Install SST 1-A to the pulley shaft.

(c) Install SST 1-B to SST 1-A.

(d) Install the pulley onto the rotor shaft by tightening the pulley nut by hand.

(e) Hold SST 1-A with a torque wrench, and tighten SST 1-B clockwise to the specified torque.

Torque:

39 N·m {398 kgf·cm, 29ft·lbf}

1UR-FE CHARGING: GENERATOR: REASSEMBLY; 2015 MY Tundra...

NOTICE:

Check that SST is secured to the rotor shaft.

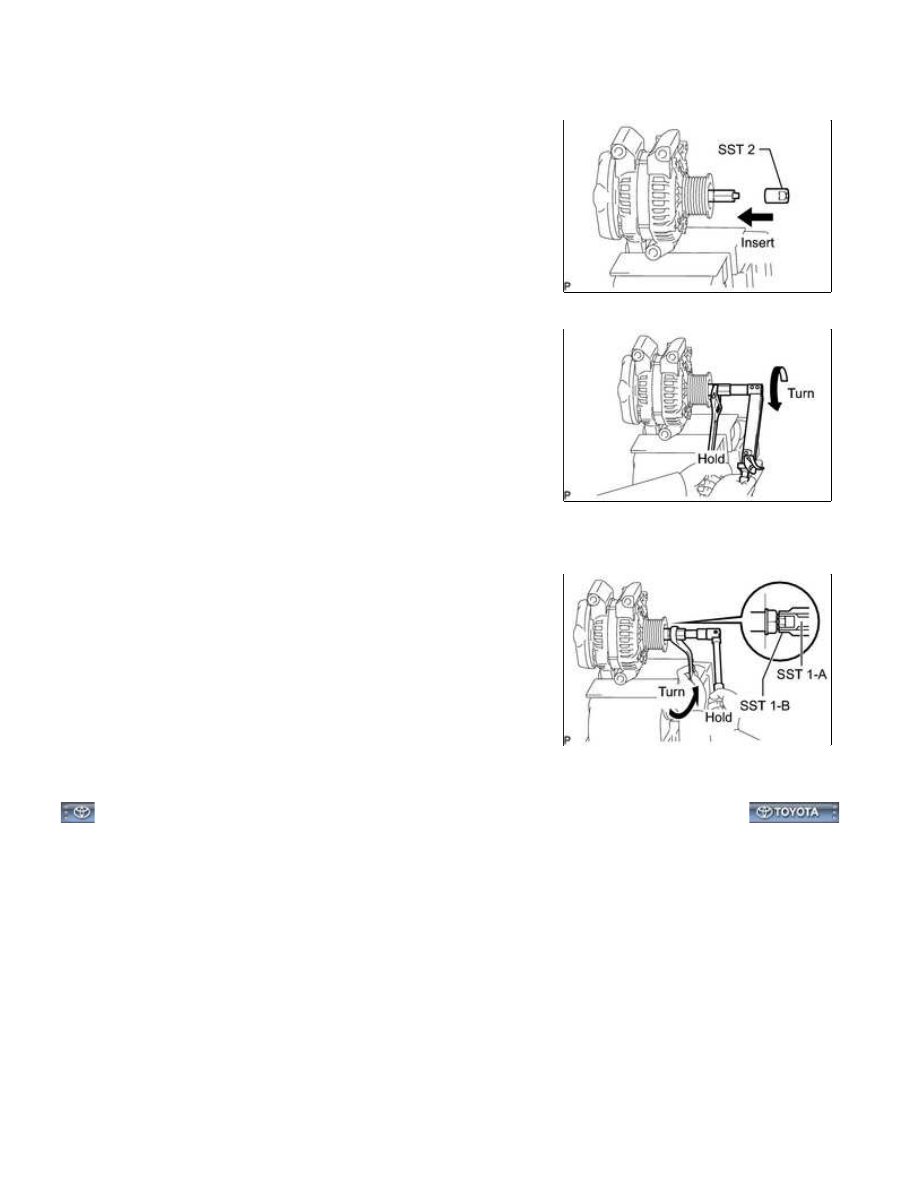

(f) Insert SST 2, and attach the pulley nut to SST 2.

(g) Tighten the pulley nut by turning SST 1-A in the direction shown

in the illustration.

Torque:

133 N·m {1356 kgf·cm, 98ft·lbf}

HINT:

Hold the adjustable wrench against the vise and tighten the nut

securely.

(h) Remove SST 2 from the generator.

(i) Turn SST 1-B, and remove SST 1-A and B.

(j) Turn the pulley and check that the pulley moves smoothly.

1UR-FE CHARGING: GENERATOR: REASSEMBLY; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 L

Doc ID: RM000003230021X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE CHARGING: CHARGING SYSTEM: PRECAUTION; 2015 MY Tundra [08/2014 -        ]

PRECAUTION

1. PRECAUTION

(a) Check that the battery cables are connected to the correct terminals.

(b) Disconnect the battery cables when the battery is given a quick charge.

(c) Do not perform tests with a high voltage insulation resistance tester.

(d) Never disconnect the battery while the engine is running.

Last Modified: 9-16-2014

6.6 R

Doc ID: RM00000322Z01YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE CHARGING: CHARGING SYSTEM: PARTS LOCATION; 2015 MY Tundra [08/2014 -        ]

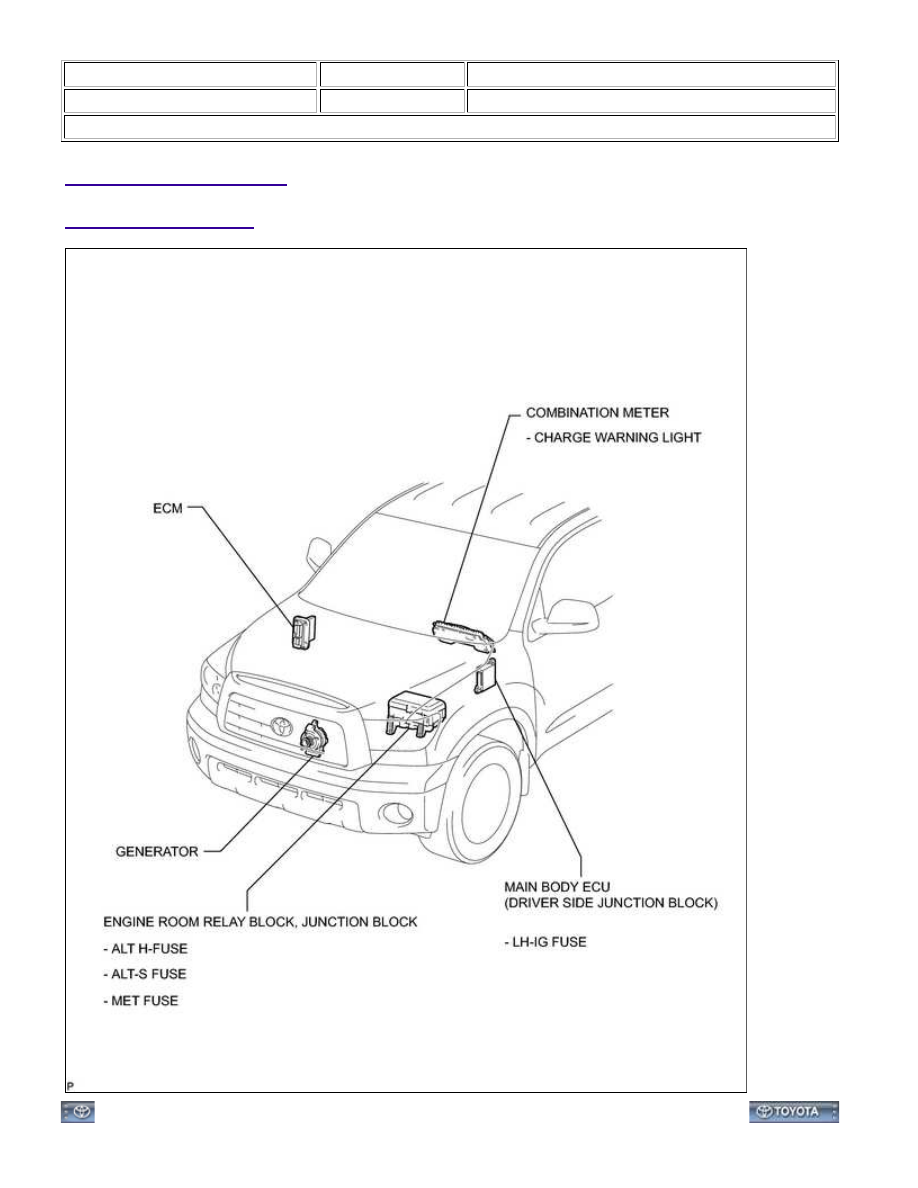

PARTS LOCATION

ILLUSTRATION

3UR-FBE CHARGING: CHARGING SYSTEM: PARTS LOCATION; 20...
