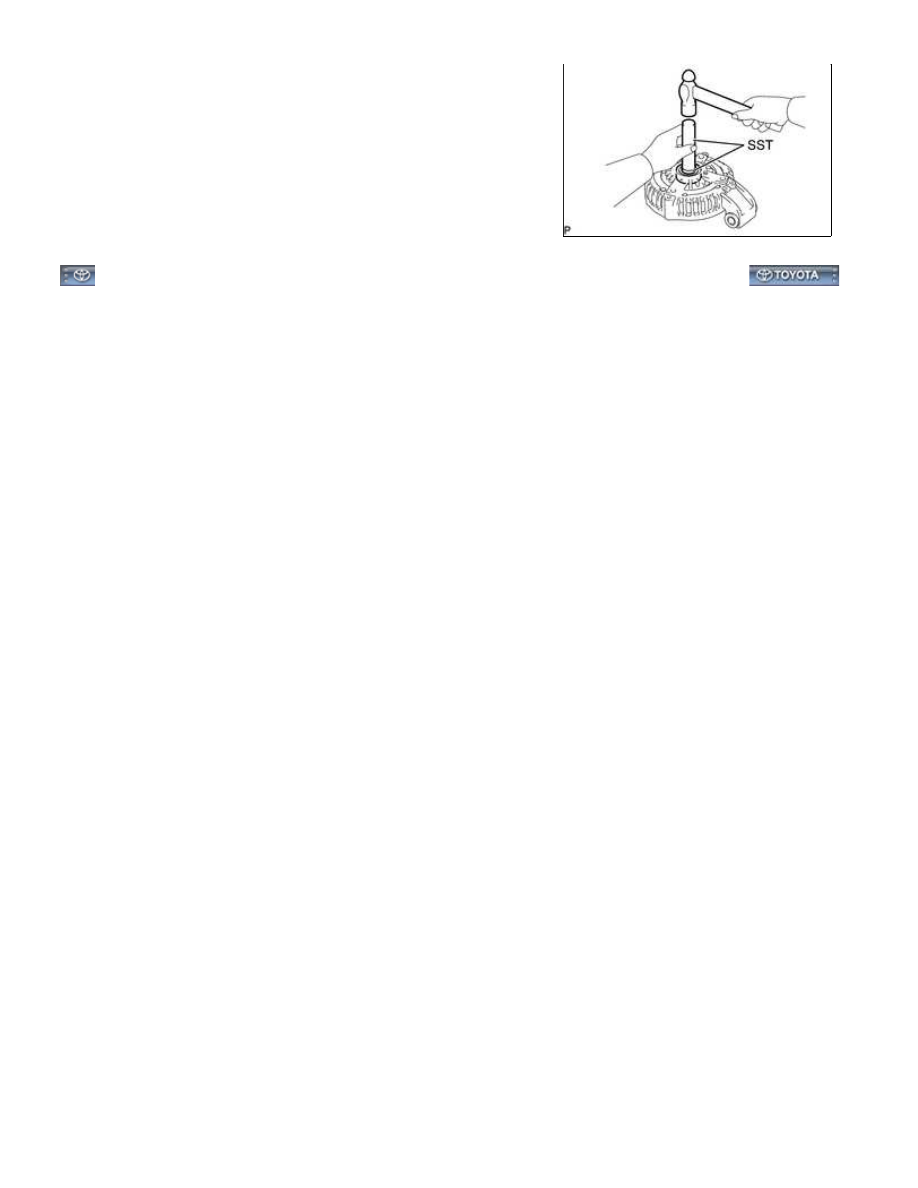

(b) Using SST and a hammer, tap out the bearing.

SST: 09950-60010

09951-00250

SST: 09950-70010

09951-07100

1UR-FE CHARGING: GENERATOR: DISASSEMBLY; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BS203JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE CHARGING: GENERATOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

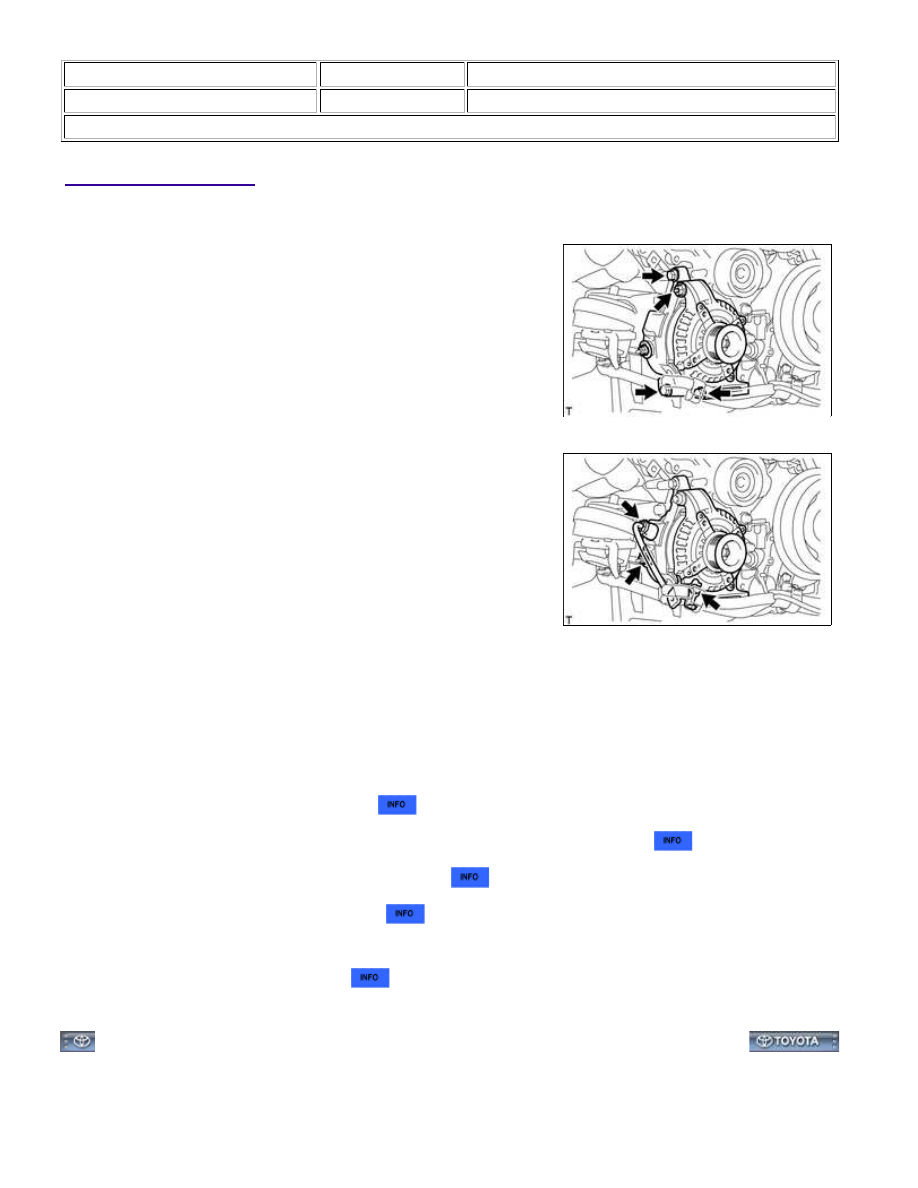

INSTALLATION

1. INSTALL GENERATOR ASSEMBLY

(a) Install the generator with the 3 bolts and nut.

Torque:

43 N·m {438 kgf·cm, 32ft·lbf}

(b) Install the harness bracket to the generator with the bolt.

Torque:

31 N·m {316 kgf·cm, 23ft·lbf}

(c) Connect the generator connector.

(d) Connect the generator wire with the nut.

Torque:

9.8 N·m {100 kgf·cm, 87in·lbf}

(e) Install the terminal cap.

2. CONNECT VANE PUMP ASSEMBLY

3. CONNECT POWER STEERING OIL PRESSURE SWITCH CONNECTOR

4. INSTALL FRONT FENDER APRON SEAL RH

5. INSTALL AIR CLEANER ASSEMBLY

6. INSTALL FAN AND GENERATOR V BELT

(a) Install the fan and generator V belt



.

7. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

1UR-FE CHARGING: GENERATOR: INSTALLATION; 2015 MY Tundr...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001891040X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE CHARGING: GENERATOR: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

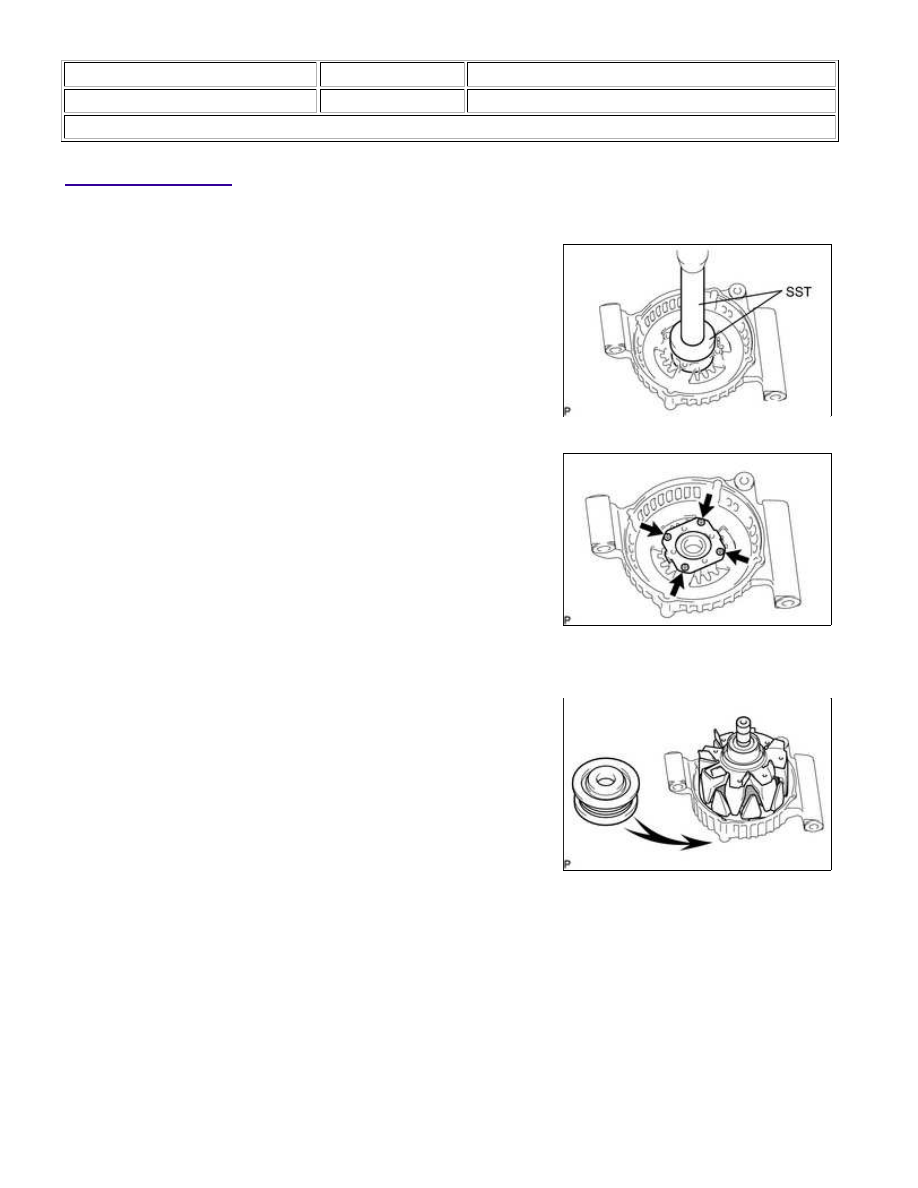

REASSEMBLY

1. REMOVE GENERATOR DRIVE END FRAME BEARING

(a) Using SST and a press, press in a new bearing.

SST: 09950-60010

09951-00470

SST: 09950-70010

09951-07100

(b) Install the retainer plate with the 4 screws.

Torque:

2.3 N·m {23 kgf·cm, 20in·lbf}

2. INSTALL GENERATOR ROTOR ASSEMBLY

(a) Place the drive end frame on the pulley.

(b) Install the rotor to the drive end frame.

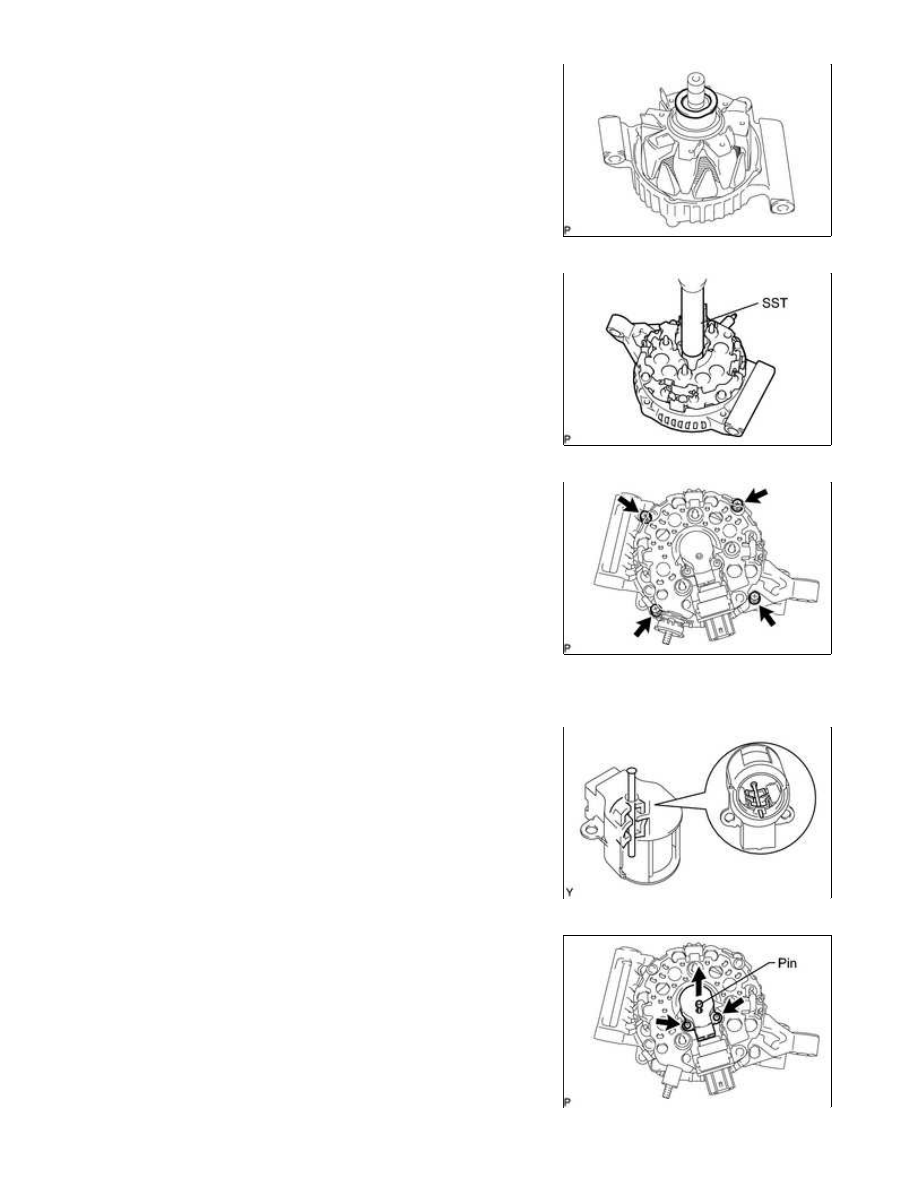

3. INSTALL GENERATOR COIL ASSEMBLY

1UR-FE CHARGING: GENERATOR: REASSEMBLY; 2015 MY Tundra...

(a) Place the generator washer on the rotor.

(b) Using SST and a press, slowly press in the coil assembly.

SST: 09285-76010

(c) Install the 4 bolts.

Torque:

5.8 N·m {59 kgf·cm, 51in·lbf}

4. INSTALL GENERATOR BRUSH HOLDER ASSEMBLY

brush holder hole.

(b) Install the generator brush holder with the 2 screws.

Torque:

1.8 N·m {18 kgf·cm, 16in·lbf}
