ILLUSTRATION

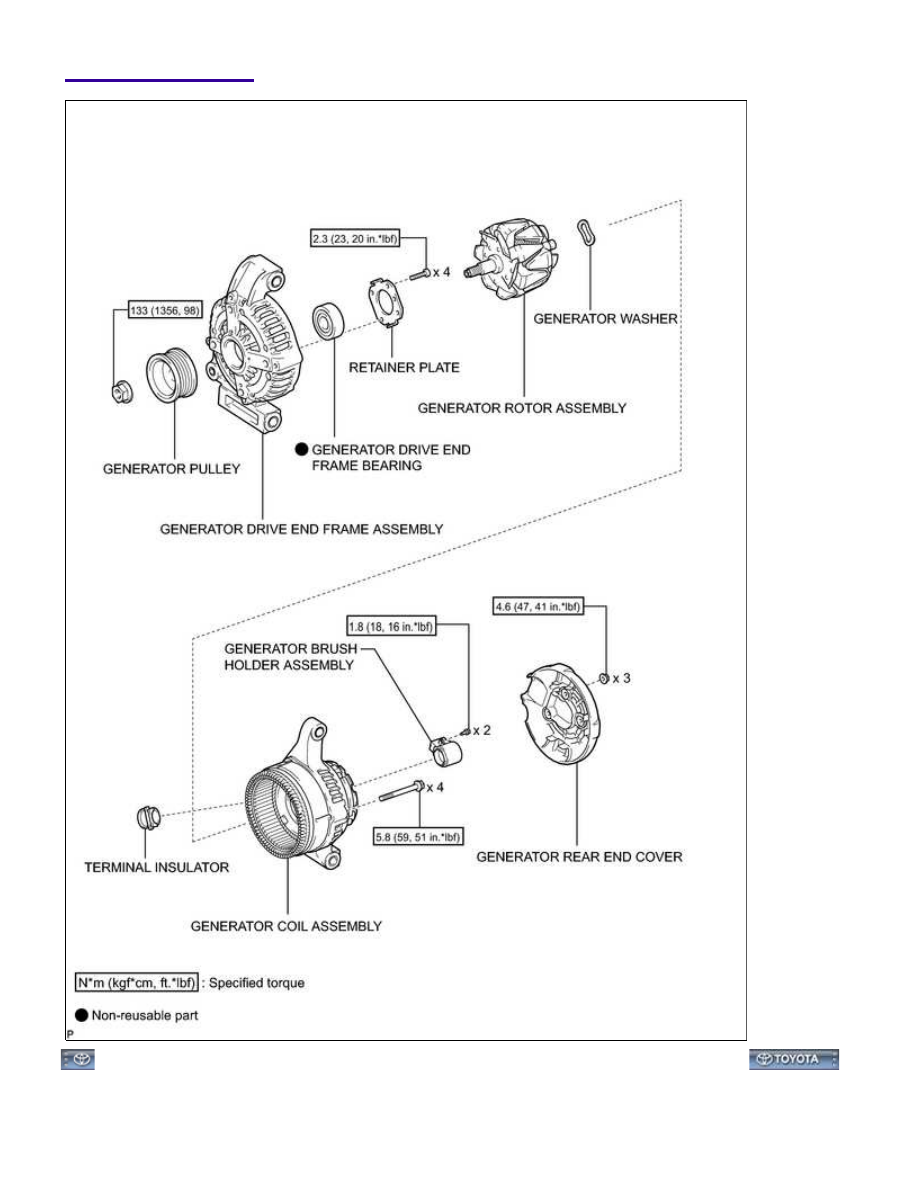

1UR-FE CHARGING: GENERATOR: COMPONENTS; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BS403JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

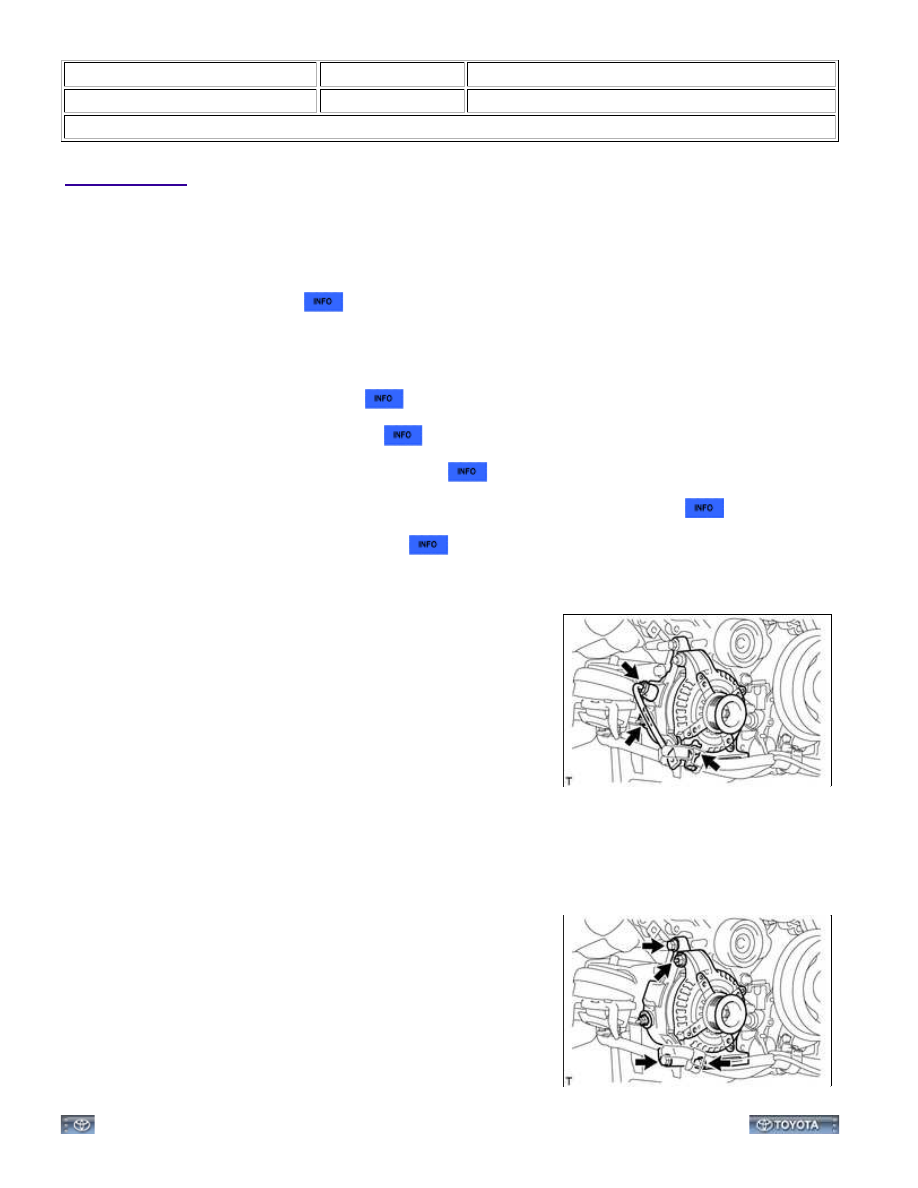

Title: 1UR-FE CHARGING: GENERATOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. REMOVE FAN AND GENERATOR V BELT

(a) Remove the fan and generator V belt



.

4. REMOVE AIR CLEANER ASSEMBLY

5. REMOVE FRONT FENDER APRON SEAL RH

6. DISCONNECT POWER STEERING OIL PRESSURE SWITCH CONNECTOR

7. DISCONNECT VANE PUMP ASSEMBLY

8. REMOVE GENERATOR ASSEMBLY

(a) Remove the terminal cap.

(b) Disconnect the generator connector.

(c) Remove the nut and disconnect the generator wire.

(d) Remove the bolt and disconnect the wire harness bracket from the generator.

(e) Remove the 3 bolts, nut and generator.

1UR-FE CHARGING: GENERATOR: REMOVAL; 2015 MY Tundra [08...

1UR-FE CHARGING: GENERATOR: REMOVAL; 2015 MY Tundra [08...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000188X05RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

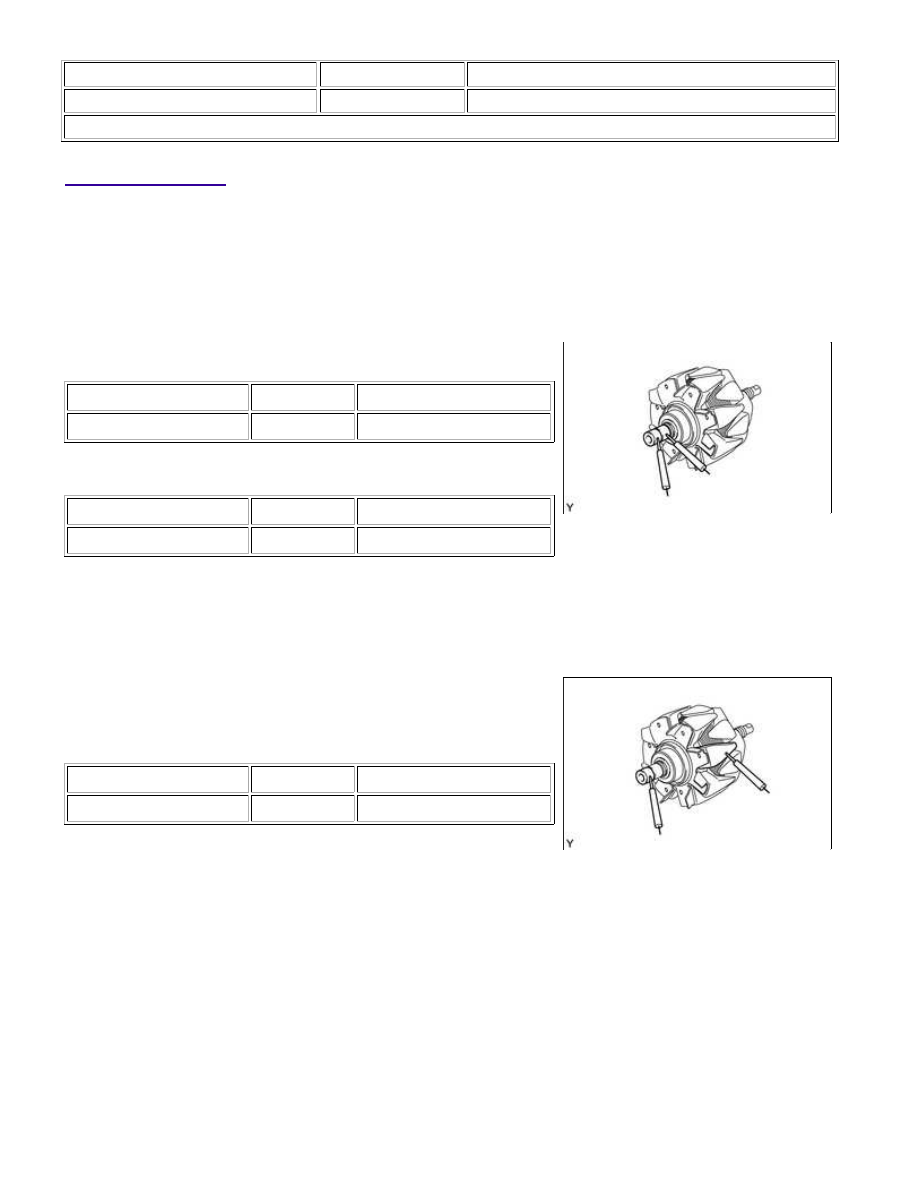

Title: 1UR-FE CHARGING: GENERATOR: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT GENERATOR ROTOR ASSEMBLY

(a) Check the rotor for an open circuit.

(1) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

100 A Type Type

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Slip ring - Slip ring

20°C (68°F)

2.3 to 2.7 Ω

150 A Type

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Slip ring - Slip ring

20°C (68°F)

1.5 to 1.9 Ω

If the result is not as specified, replace the generator rotor

assembly.

(b) Check if the rotor is grounded.

(1) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Slip ring - Rotor

Always

10 kΩ or higher

If the result is not as specified, replace the generator rotor

assembly.

(c) Check that the slip rings are not rough or scored.

If rough or scored, replace the generator rotor assembly.
