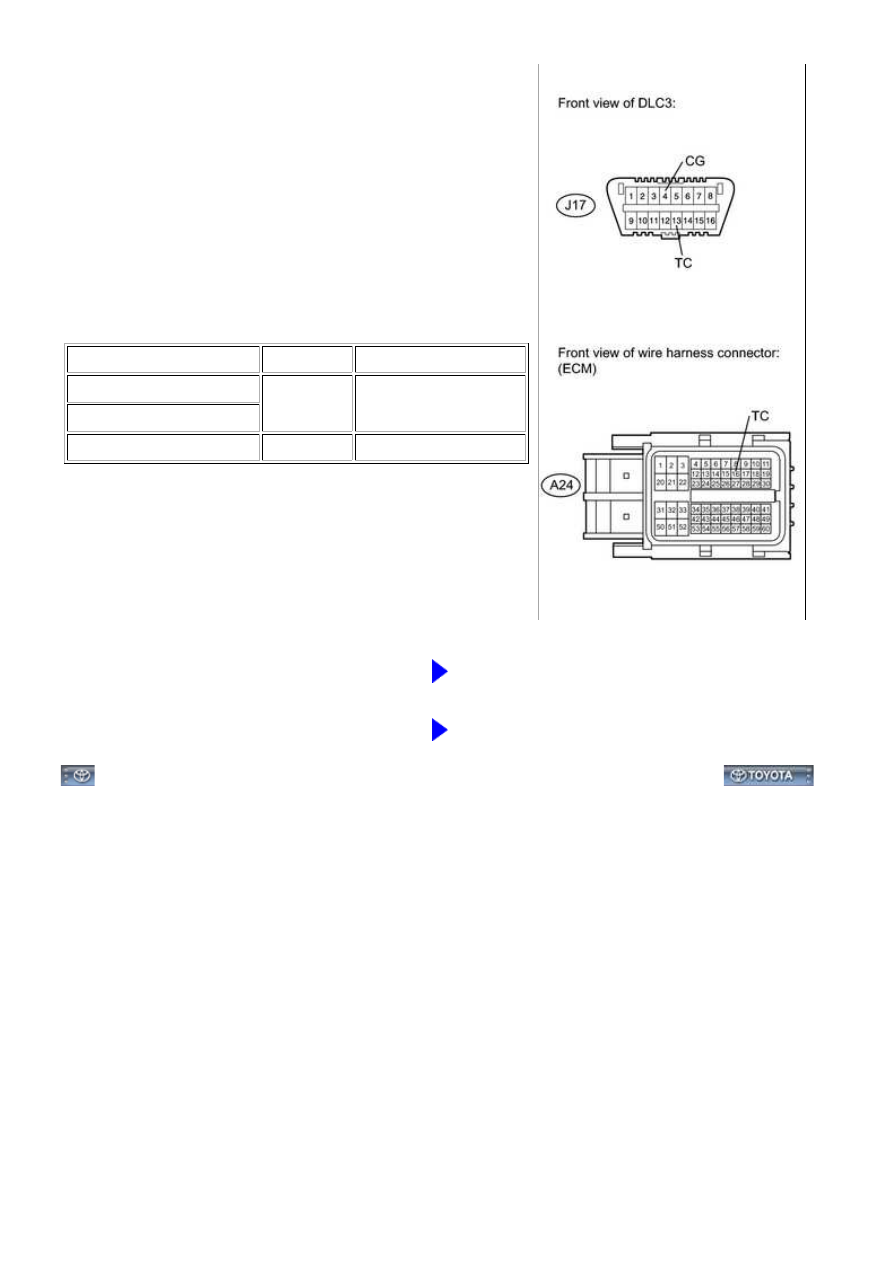

(a) Disconnect the A24 ECM connector.

(b) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION SPECIFIED CONDITION

J17-13 (TC) - A24-16 (TC)

Always

Below 1 Ω

J17-4 (CG) - Body ground

J17-13 (TC) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT CIRCUIT INSPECTION

SHOWN IN PROBLEM SYMPTOMS TABLE

CRUISE CONTROL: CRUISE CONTROL SYSTEM: TC and CG Term...

Last Modified: 9-16-2014

6.6 L

Doc ID: RM000003230020X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE CHARGING: CHARGING SYSTEM: PRECAUTION; 2015 MY Tundra [08/2014 -        ]

PRECAUTION

1. PRECAUTION

(a) Check that the battery cables are connected to the correct terminals.

(b) Disconnect the battery cables when the battery is given a quick charge.

(c) Do not perform tests with a high voltage insulation resistance tester.

(d) Never disconnect the battery while the engine is running.

Last Modified: 9-16-2014

6.6 R

Doc ID: RM00000322Z01XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

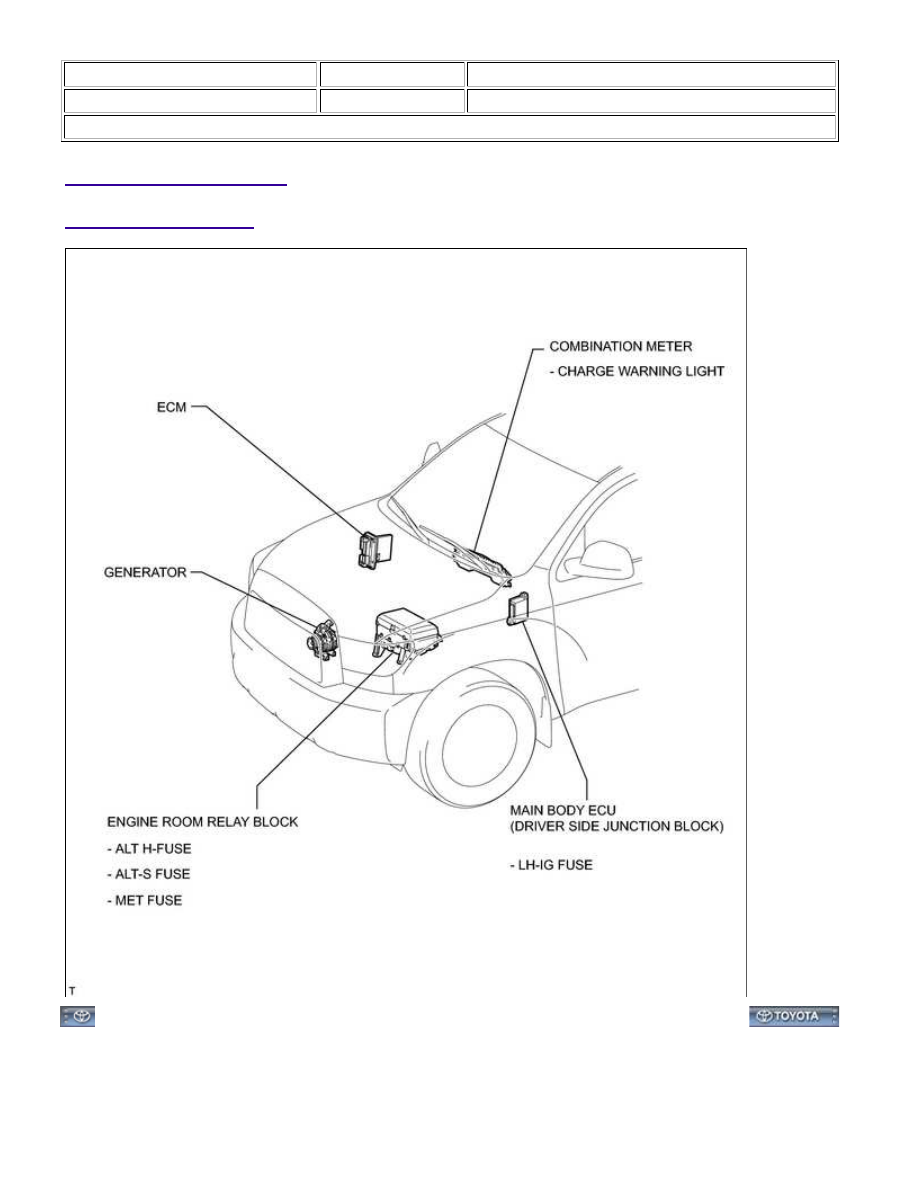

Title: 1UR-FE CHARGING: CHARGING SYSTEM: PARTS LOCATION; 2015 MY Tundra [08/2014 -        ]

PARTS LOCATION

ILLUSTRATION

1UR-FE CHARGING: CHARGING SYSTEM: PARTS LOCATION; 201...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM00000322D01ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

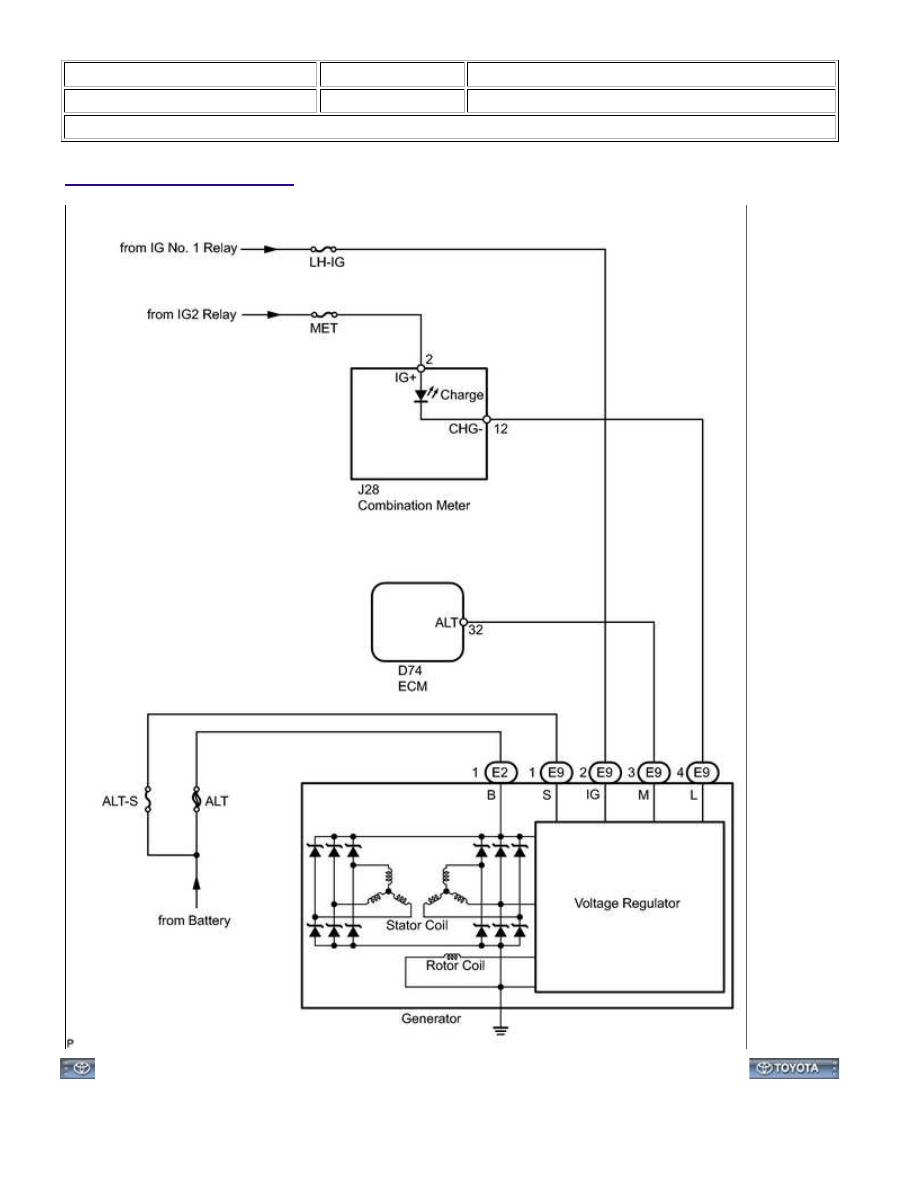

Title: 1UR-FE CHARGING: CHARGING SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra [08/2014 -        ]

SYSTEM DIAGRAM

1UR-FE CHARGING: CHARGING SYSTEM: SYSTEM DIAGRAM; 20...
