(a) Remove the spiral cable



.

(b) If there are any defects as follows, replace the spiral

cable with a new one: Scratches, cracks, dents or chips on
the connector or the spiral cable.

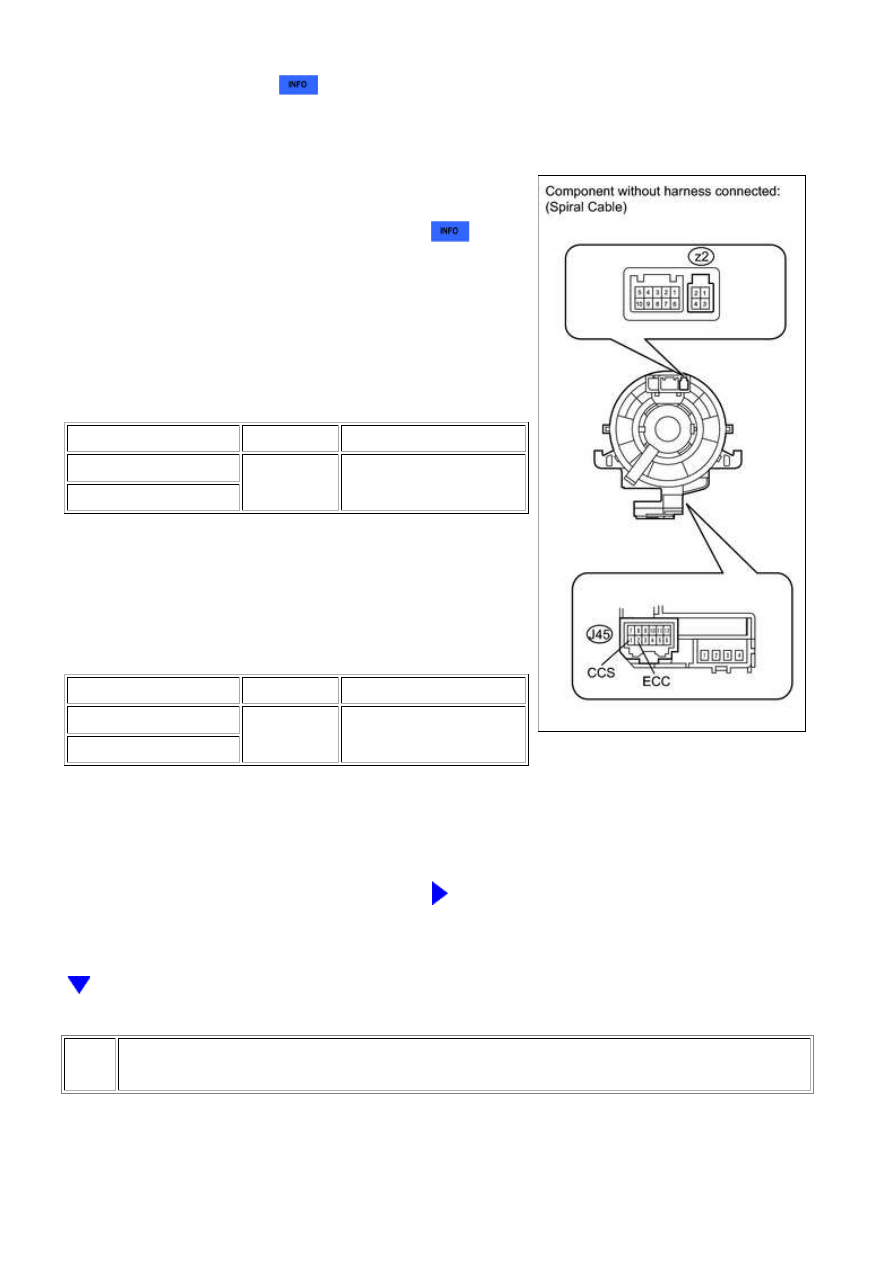

(c) Check spiral cable.

(1) Set the spiral cable to the center position



.

(2) After setting the spiral cable to the center position,

rotate the spiral cable 2.5 times clockwise, and measure
the resistance according to the value(s) in the table
below. Then rotate the spiral cable 5 times
counterclockwise, and measure the resistance according
to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

z2-4 - J45-1 (CCS)

Always

Below 1 Ω

z2-3 - J45-2 (ECC)

(3) After setting the spiral cable to the center position,

rotate the spiral cable 2.5 times clockwise. Then while
rotating the spiral cable 5 times counterclockwise,
measure the resistance according to the value(s) in the
table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

z2-4 - J45-1 (CCS)

Always

Below 1 Ω

z2-3 - J45-2 (ECC)

NOTICE:

As the spiral cable may break, do not rotate the spiral cable

more than the specified amount.

NG

REPLACE SPIRAL CABLE

4.

INSPECT CRUISE CONTROL SWITCH WIRE

CRUISE CONTROL: CRUISE CONTROL SYSTEM: Cruise Control S...

OK

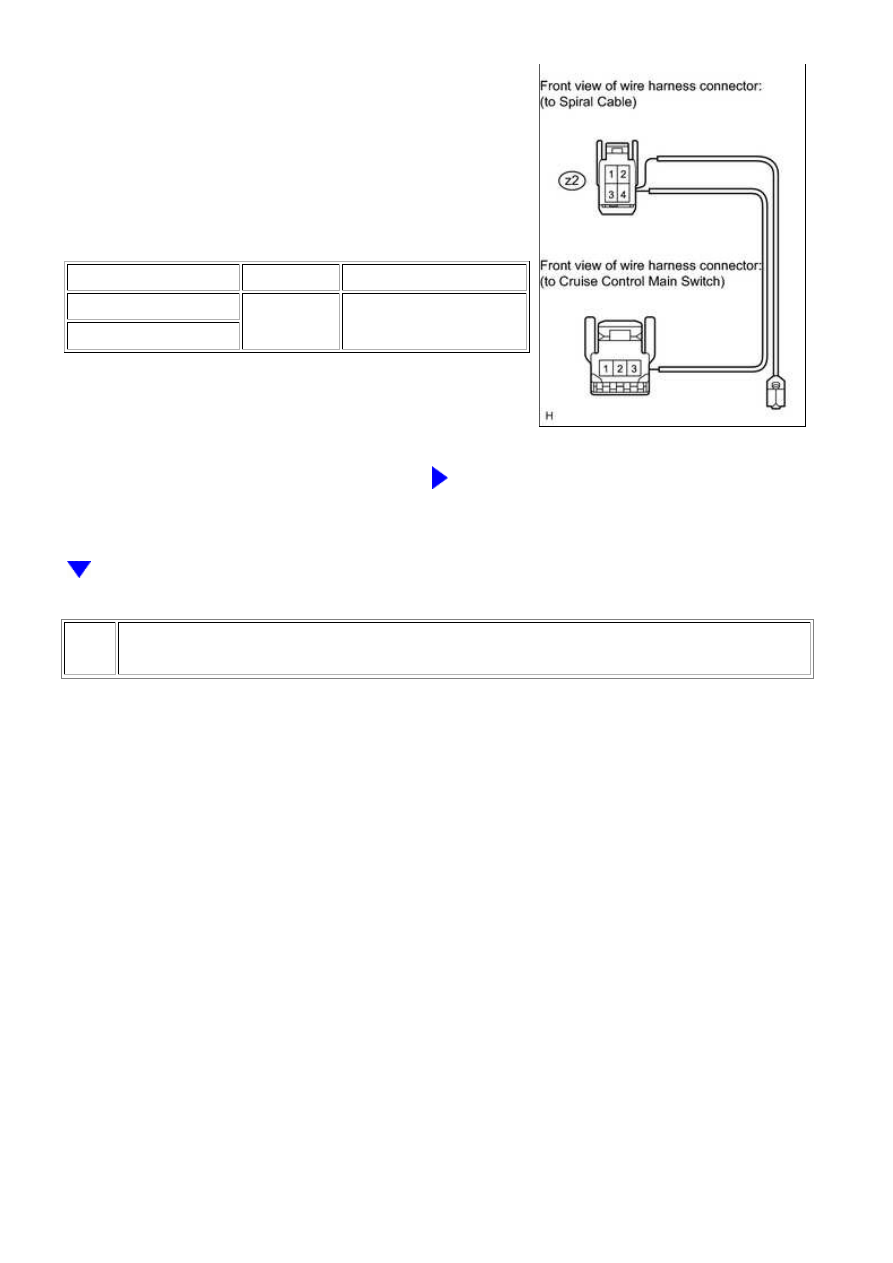

(a) Remove the cruise control switch wire.

(b) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

z2-4 - 3

Always

Below 1 Ω

z2-3 - 1

NG

REPLACE CRUISE CONTROL SWITCH WIRE

5.

CHECK HARNESS AND CONNECTOR (SPIRAL CABLE - ECM AND BODY GROUND)

CRUISE CONTROL: CRUISE CONTROL SYSTEM: Cruise Control S...

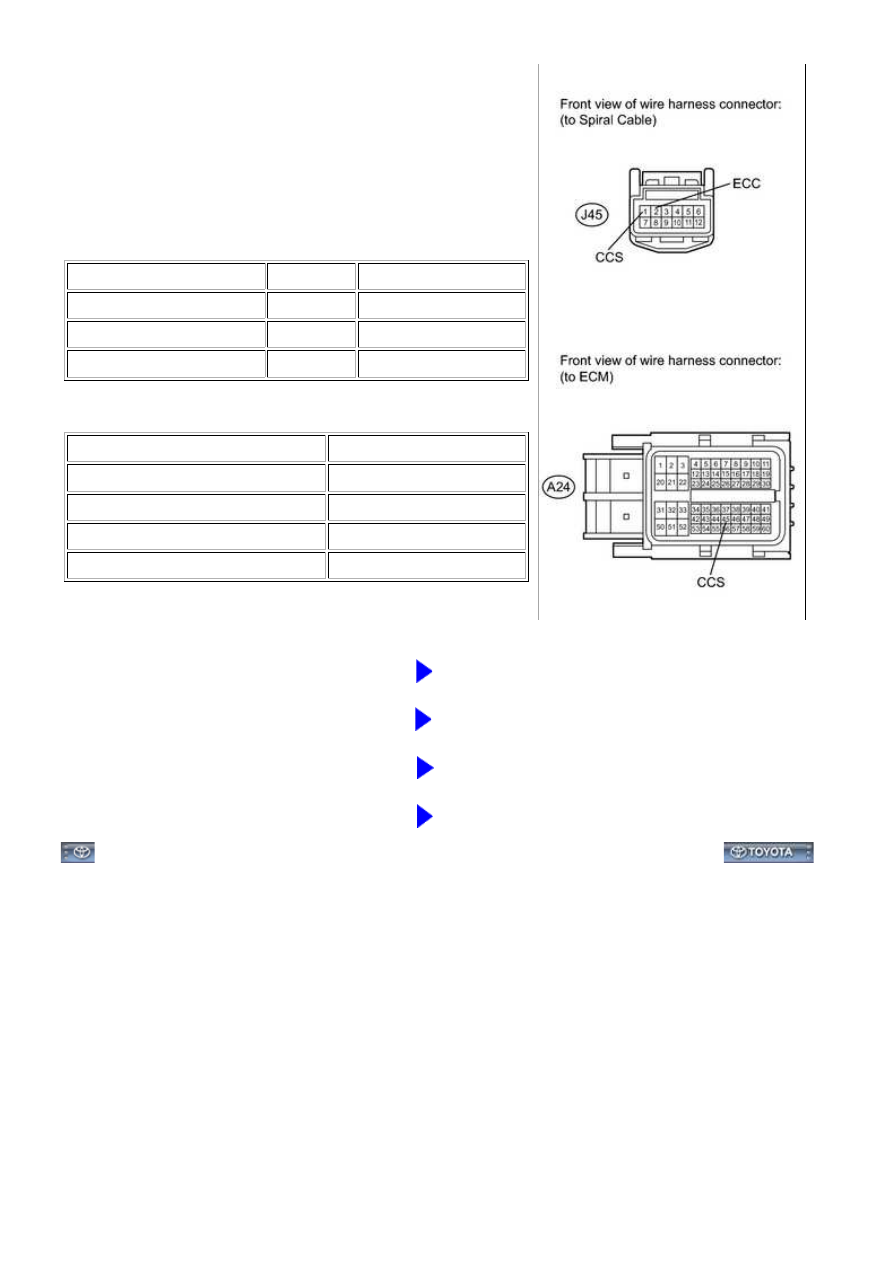

(a) Disconnect the J45 spiral cable connector.

(b) Disconnect the A24 ECM connector.

(c) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION SPECIFIED CONDITION

J45-1 (CCS) - A24-45 (CCS)

Always

Below 1 Ω

J45-1 (CCS) - Body ground

Always

10 kΩ or higher

J45-2 (ECC) - Body ground

Always

Below 1 Ω

Result

RESULT

PROCEED TO

NG

A

OK (for 1UR-FE)

B

OK (for 3UR-FE)

C

OK (for 3UR-FBE)

D

B

REPLACE ECM

C

REPLACE ECM

D

REPLACE ECM

A

REPAIR OR REPLACE HARNESS OR CONNECTOR

CRUISE CONTROL: CRUISE CONTROL SYSTEM: Cruise Control S...

OK

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000PLV0EGX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CRUISE CONTROL: CRUISE CONTROL SYSTEM: Cruise Main Indicator Light Circuit; 2015 MY Tundra

[08/2014 -        ]

Cruise Main Indicator Light Circuit

DESCRIPTION

The ECM detects a cruise control switch signal and sends it to the combination meter via CAN. Then

the cruise control indicator light comes on.

The cruise control indicator light circuit uses CAN for communication. If there is a malfunction in this

circuit, check for DTCs in the CAN communication system before troubleshooting this circuit.

INSPECTION PROCEDURE

NOTICE:

First perform the communication function inspections in How to Proceed with Troubleshooting to confirm

that there are no CAN communication malfunctions before troubleshooting this problem.

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM (CRUISE CONTROL INDICATOR
LIGHT)

(a) Using the Techstream, perform the Active Test



.

Combination Meter

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Indicat. Lamp Cruise

Cruise control indicator light operation

OFF or ON

-

OK:

Indicator light comes on / goes off.

NG

GO TO METER / GAUGE SYSTEM

2.

READ VALUE USING TECHSTREAM (CRUISE CONTROL INDICATOR LIGHT)

(a) Using the Techstream, read the Data List



.

Cruise Control

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

CRUISE CONTROL: CRUISE CONTROL SYSTEM: Cruise Main Indi...
