1.

READ VALUE USING TECHSTREAM (STOP LIGHT SWITCH)

(a) Using the Techstream, read the Data List



.

Cruise Control

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Stp Light SW

M-CPU

Stop light switch signal (Main CPU) / ON or

OFF

ON: Brake pedal

depressed

OFF: Brake pedal

released

-

OK:

Normal conditions listed above are displayed.

Result

RESULT

PROCEED TO

NG

A

OK (for 1UR-FE)

B

OK (for 3UR-FE)

C

OK (for 3UR-FBE)

D

B

REPLACE ECM

C

REPLACE ECM

D

REPLACE ECM

2.

INSPECT STOP LIGHT SWITCH

CRUISE CONTROL: CRUISE CONTROL SYSTEM: P0571; Brake Sw...

OK

OK

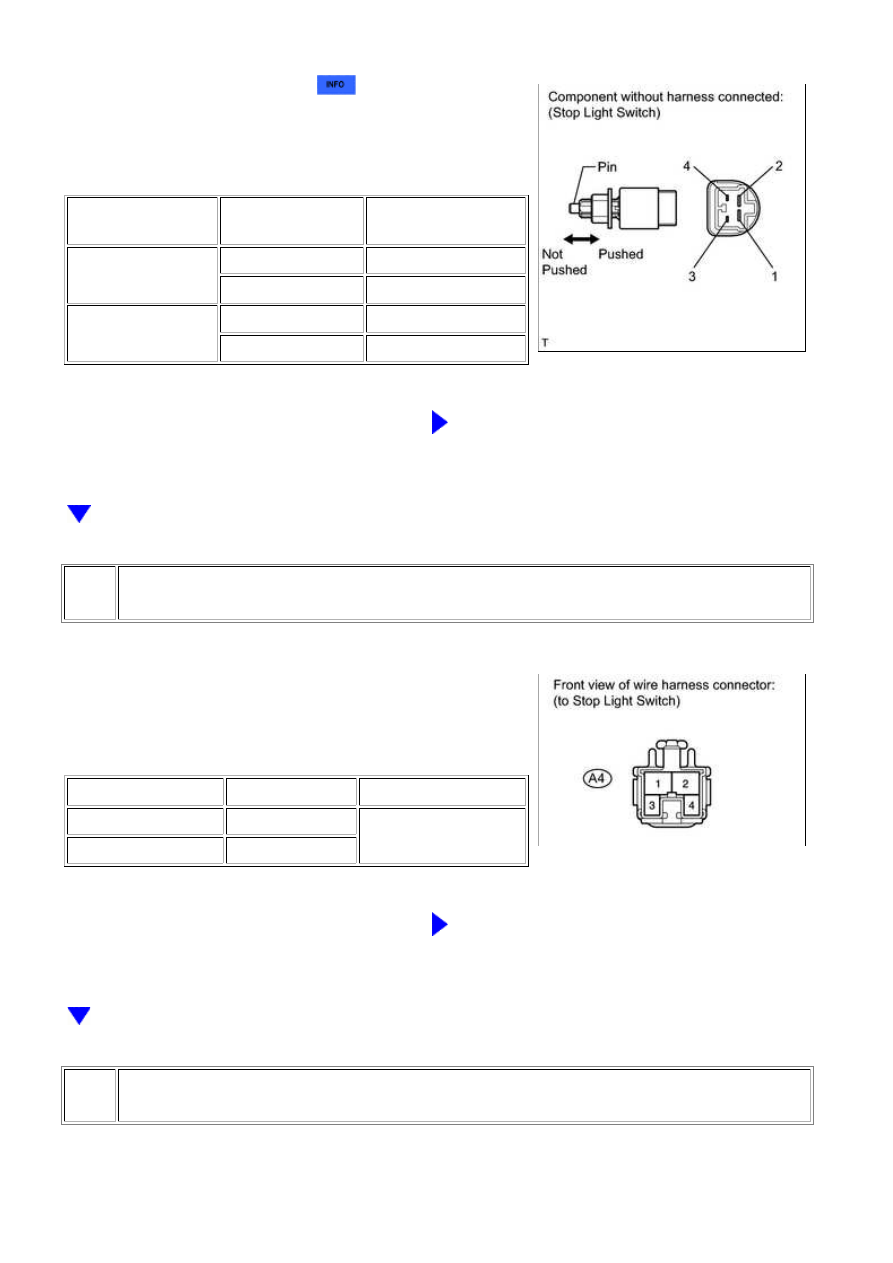

(a) Remove the stop light switch



.

(b) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER

CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

1 - 2

Pin pushed

10 kΩ or higher

Pin not pushed

Below 1 Ω

3 - 4

Pin pushed

Below 1 Ω

Pin not pushed

10 kΩ or higher

NG

REPLACE STOP LIGHT SWITCH

3.

CHECK HARNESS AND CONNECTOR (BATTERY - STOP LIGHT SWITCH)

(a) Disconnect the A4 stop light switch connector.

(b) Measure the voltage according to the value(s) in the

table below.

Standard voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A4-2 - Body ground

Always

11 to 14 V

A4-4 - Body ground

Ignition switch ON

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

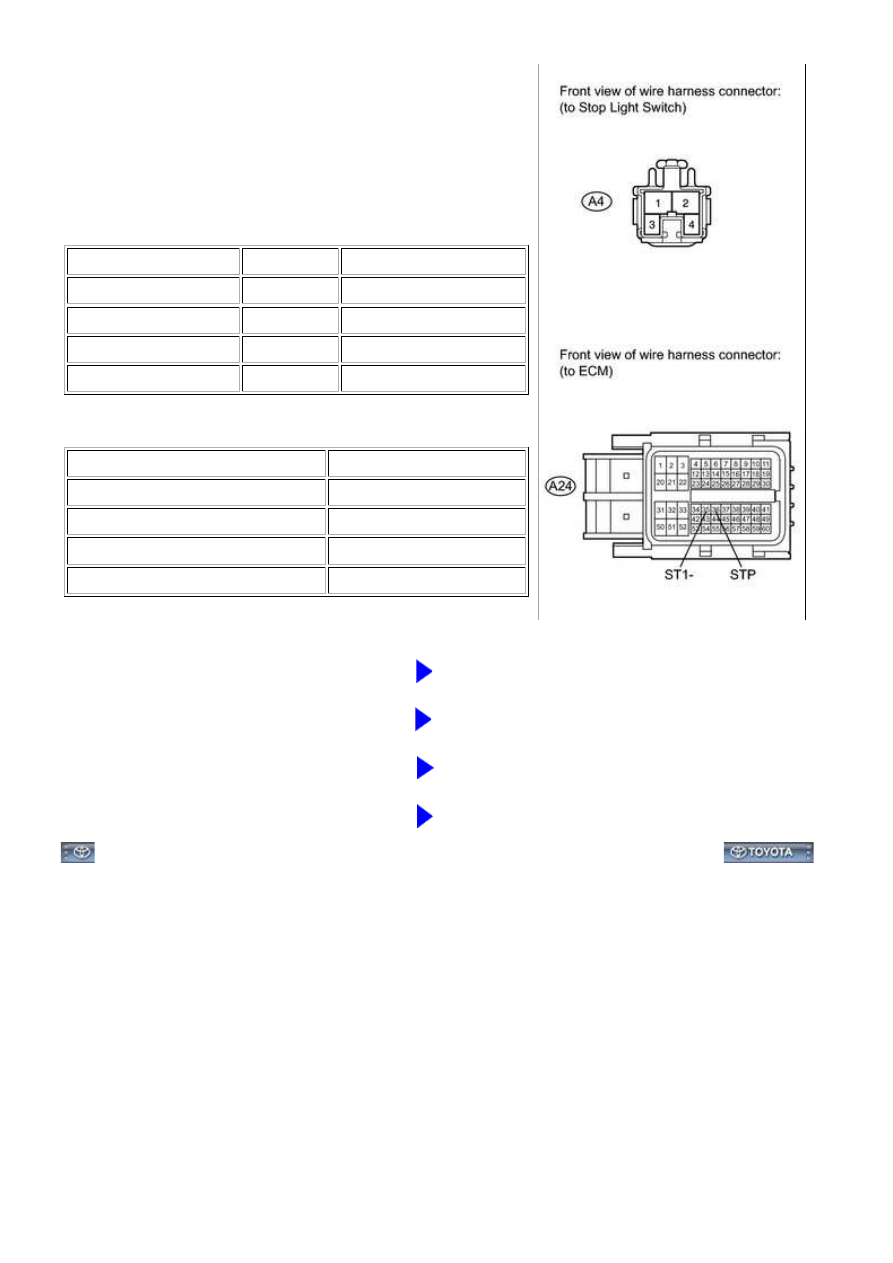

CHECK HARNESS AND CONNECTOR (STOP LIGHT SWITCH - ECM)

CRUISE CONTROL: CRUISE CONTROL SYSTEM: P0571; Brake Sw...

(a) Disconnect the A4 stop light switch connector.

(b) Disconnect the A24 ECM connector.

(c) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A4-1 - A24-36 (STP)

Always

Below 1 Ω

A4-1 - Body ground

Always

10 kΩ or higher

A4-3 - A24-35 (ST1-)

Always

Below 1 Ω

A4-4 - Body ground

Always

10 kΩ or higher

Result

RESULT

PROCEED TO

NG

A

OK (for 1UR-FE)

B

OK (for 3UR-FE)

C

OK (for 3UR-FBE)

D

B

REPLACE ECM

C

REPLACE ECM

D

REPLACE ECM

A

REPAIR OR REPLACE HARNESS OR CONNECTOR

CRUISE CONTROL: CRUISE CONTROL SYSTEM: P0571; Brake Sw...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002U3L03MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CRUISE CONTROL: CRUISE CONTROL SYSTEM: P0575; Cruise Control Input Circuit; 2015 MY Tundra

[08/2014 -        ]

DTC

P0575

Cruise Control Input Circuit

DESCRIPTION

DTC DETECTION CONDITION

TROUBLE AREA

P0575

Stop light switch input signal abnormal

ECM

HINT:

If DTC P0575 is detected while the cruise control is in operation, the skid control ECU clears the stored

PROCEDURE

1.

CHECK FOR DTC

(a) Clear the DTC



.

(b) Recheck for DTC



.

OK:

DTC P0575 is not output.

Result

RESULT

PROCEED TO

OK

A

NG (for 1UR-FE)

B

NG (for 3UR-FE)

C

NG (for 3UR-FBE)

D

B

REPLACE ECM

C

REPLACE ECM

D

REPLACE ECM

CRUISE CONTROL: CRUISE CONTROL SYSTEM: P0575; Cruise Co...
