CRUISE CONTROL: CRUISE CONTROL SYSTEM: DATA LIST / A...

Last Modified: 9-16-2014

6.6 S

Doc ID: RM000000PLQ0BHX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CRUISE CONTROL: CRUISE CONTROL SYSTEM: DIAGNOSTIC TROUBLE CODE CHART; 2015 MY Tundra

[08/2014 -        ]

DIAGNOSTIC TROUBLE CODE CHART

HINT:

If a trouble code is output during the DTC check, inspect the trouble areas listed for that code. For

DTC CODE

DETECTION ITEM

SEE PAGE

P0500

Vehicle Speed Sensor Malfunction

P0503

Vehicle Speed Sensor "A" Intermittent / Erratic / High

P0571

Brake Switch "A" Circuit

P0575

Cruise Control Input Circuit

CRUISE CONTROL: CRUISE CONTROL SYSTEM: DIAGNOSTIC ...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000ZRD09WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CRUISE CONTROL: CRUISE CONTROL SYSTEM: P0500,P0503; Vehicle Speed Sensor Malfunction; 2015

MY Tundra [08/2014 -        ]

DTC

P0500

Vehicle Speed Sensor Malfunction

DTC

P0503

Vehicle Speed Sensor "A" Intermittent / Erratic / High

DESCRIPTION



.

For vehicles with 3UR-FE, refer to the following procedures



.

For vehicles with 3UR-FBE, refer to the following procedures



.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0500

Vehicle speed signal from vehicle speed sensor is cut for 0.14

seconds. or more while cruise control is in operation

Vehicle speed

sensor

Vehicle speed

sensor signal circuit

ECM

P0503

Momentary interruption and noise are detected when a rapid

sensor

Vehicle speed

sensor signal circuit

ECM

WIRING DIAGRAM



.

For vehicles with 3UR-FE, refer to the following procedures



.

For vehicles with 3UR-FBE, refer to the following procedures



.

INSPECTION PROCEDURE



.

For vehicles with 3UR-FE, refer to the following procedures



.

For vehicles with 3UR-FBE, refer to the following procedures



.

CRUISE CONTROL: CRUISE CONTROL SYSTEM: P0500,P0503; Ve...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000ZRE0CRX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CRUISE CONTROL: CRUISE CONTROL SYSTEM: P0571; Brake Switch "A" Circuit; 2015 MY Tundra

[08/2014 -        ]

DTC

P0571

Brake Switch "A" Circuit

DESCRIPTION

When the brake pedal is depressed, the stop light switch sends a signal to the ECM. When the ECM receives

this signal, it cancels the cruise control. The fail-safe function operates to enable normal driving even if there is

a malfunction in the stop light signal circuit. The cancellation condition occurs when voltage is applied to

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0571

Stop light switch

Stop light switch

circuit

ECM

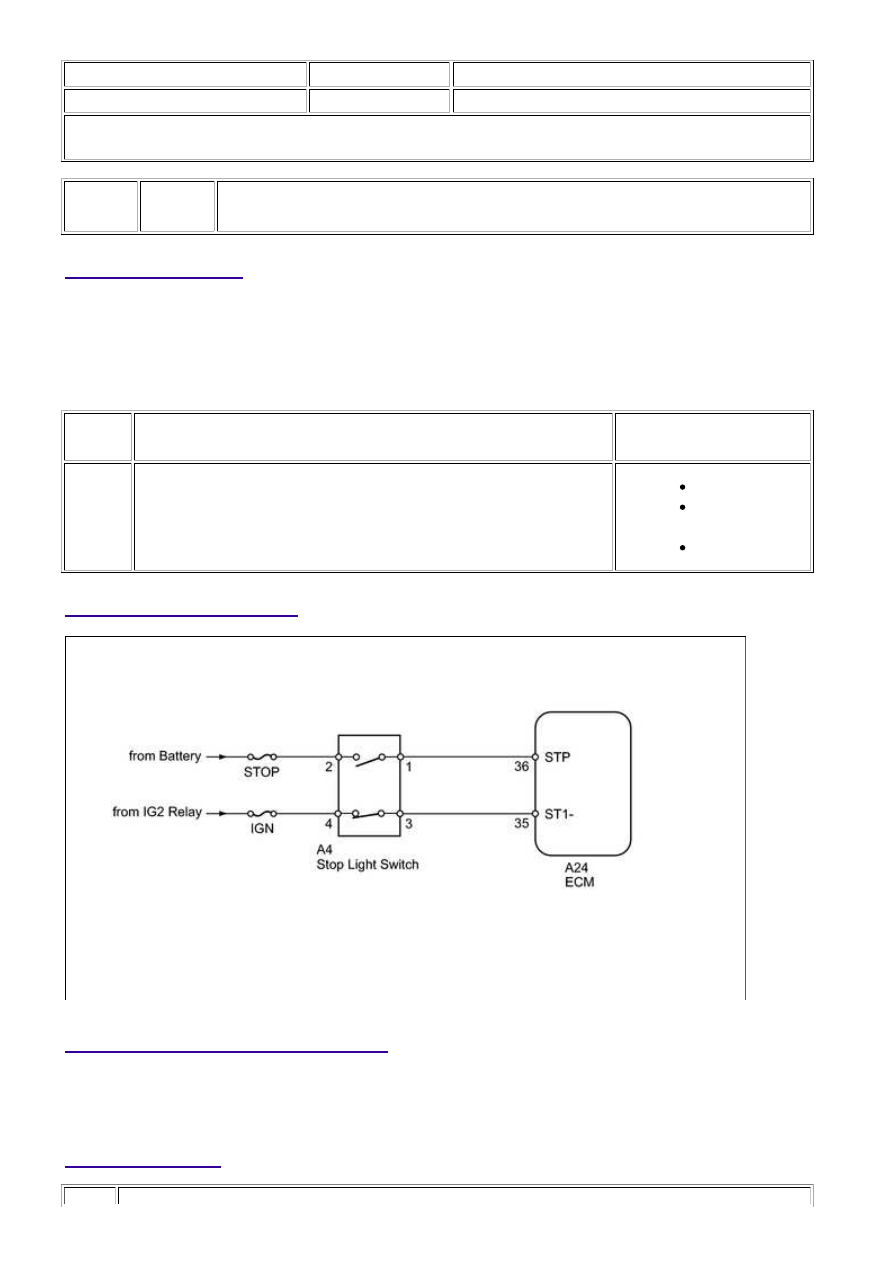

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection

procedure.

PROCEDURE

CRUISE CONTROL: CRUISE CONTROL SYSTEM: P0571; Brake Sw...
