Toyota Tundra (2015 year). Manual - part 2645

Last Modified: 9-16-2014

6.6 T

Doc ID: RM000000PLS0FKX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CRUISE CONTROL: CRUISE CONTROL SYSTEM: PROBLEM SYMPTOMS TABLE; 2015 MY Tundra

[08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

SYMPTOM

SUSPECTED AREA

SEE

PAGE

Main switch cannot be turned ON. (Cruise control indicator light on

combination meter does not illuminate.)

Cruise control switch

circuit

CRUISE main indicator

light circuit

ECM

Vehicle speed setting cannot be done. (Cruise control indicator light on

combination meter illuminates when main switch is turned ON, but turns

off when operating SET function.)

Cruise control switch

circuit

ECM

Vehicle speed setting cannot be done. (Cruise control indicator light on

combination meter illuminates when main switch is turned ON, and

remains illuminated when operating SET function.)

Cruise control switch

circuit

Stop light switch circuit

Park / neutral position

switch circuit (for A760E)

Park / neutral position

switch circuit (for

AB60E)

Park / neutral position

switch circuit (for AB60F)

Park / neutral position

switch circuit (for A760F)

Combination meter

system

ECM

While the vehicle is driving with cruise control, the SET control is

canceled. (Cruise control indicator light remains illuminated.)

Cruise control switch

circuit

Vehicle speed sensor

circuit

Stop light switch circuit

CRUISE main indicator

light circuit

CRUISE CONTROL: CRUISE CONTROL SYSTEM: PROBLEM SY...

SYMPTOM

SUSPECTED AREA

SEE

PAGE

Park / neutral position

switch circuit (for A760E)

Park / neutral position

switch circuit (for

AB60E)

Park / neutral position

switch circuit (for AB60F)

Park / neutral position

switch circuit (for A760F)

ECM

Hunting (Speed is not constant.)

Vehicle speed sensor

circuit

ECM

Vehicle speed setting cannot be canceled. (CANCEL function failure.)

Cruise control switch

circuit

ECM

DTC is not output, or is output when it should not be.

TC and CG terminal

circuit

ECM

Cruise control indicator light does not come on.

Cruise control switch

circuit

CRUISE main indicator

light circuit

ECM

Combination meter

Cruise control SET indicator light does not come on.

Cruise SET indicator

light circuit

Combination meter

ECM

CRUISE CONTROL: CRUISE CONTROL SYSTEM: PROBLEM SY...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000000PLR03OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CRUISE CONTROL: CRUISE CONTROL SYSTEM: TERMINALS OF ECU; 2015 MY Tundra [08/2014 -        ]

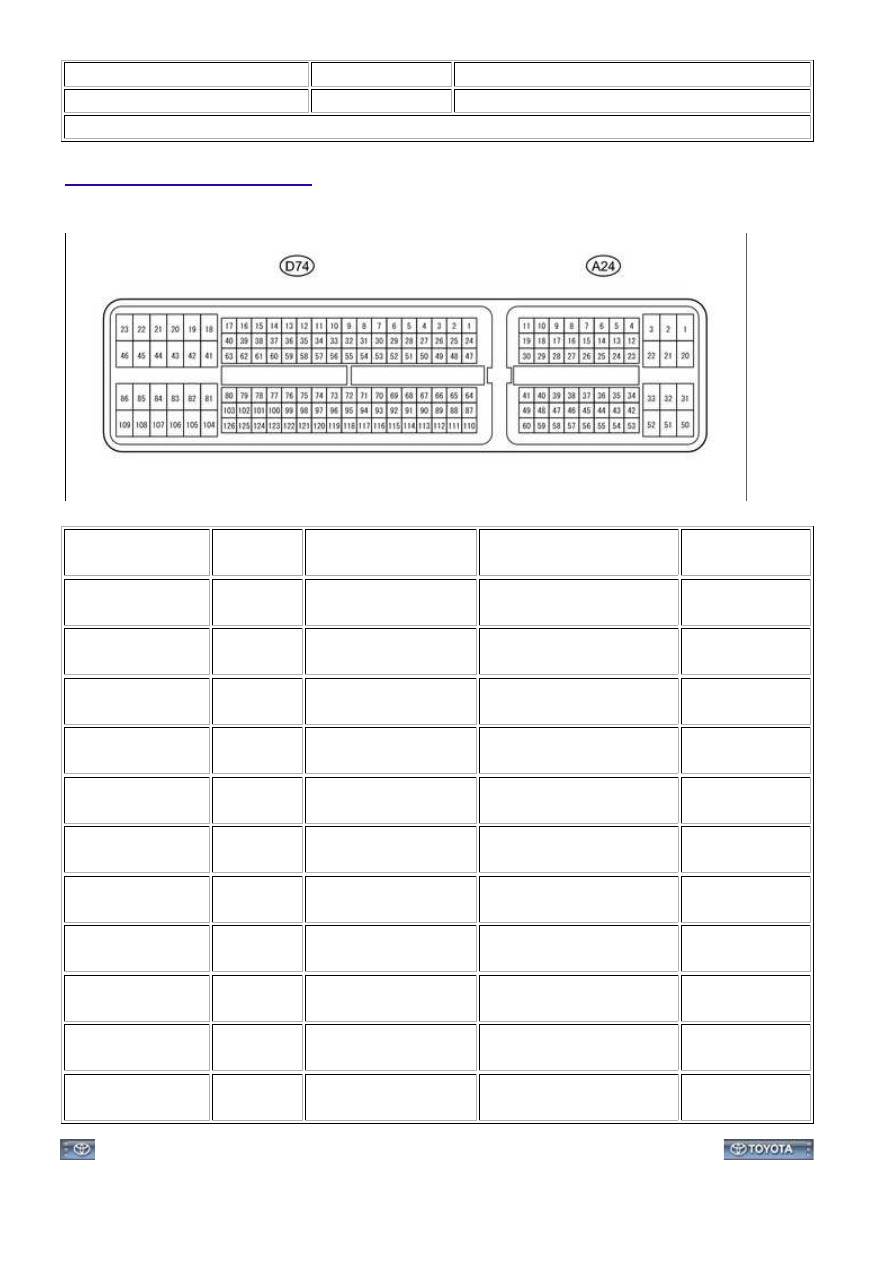

TERMINALS OF ECU

1. CHECK ECM

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

A24-16 (TC) -

D74-81 (E1)

V - BR

11 to 14 V

A24-16 (TC) -

D74-81 (E1)

V - BR

A24-36 (STP) -

D74-81 (E1)

SB - BR

Stop light signal

Ignition switch ON, Brake

pedal depressed

11 to 14 V

A24-36 (STP) -

D74-81 (E1)

SB - BR

Stop light signal

Ignition switch ON, Brake

pedal released

Below 1 V

A24-45 (CCS) -

D74-81 (E1)

BR - BR

Cruise control main

switch circuit

Ignition switch ON

11 to 14 V

A24-45 (CCS) -

D74-81 (E1)

BR - BR

Cruise control main

switch circuit

Ignition switch ON, CANCEL

switch ON

6.6 to 10.1 V

A24-45 (CCS) -

D74-81 (E1)

BR - BR

Cruise control main

switch circuit

Ignition switch ON,

SET/COAST switch ON

4.5 to 7.1 V

A24-45 (CCS) -

D74-81 (E1)

BR - BR

Cruise control main

switch circuit

Ignition switch ON,

RES/ACC switch ON

2.3 to 4.0 V

A24-45 (CCS) -

D74-81 (E1)

BR - BR

Cruise control main

switch circuit

Ignition switch ON, MAIN

switch ON

Below 1 V

A24-35 (ST1-) -

D74-81 (E1)

R - BR

Stop light signal

Ignition switch ON, Brake

pedal depressed

Below 1 V

A24-35 (ST1-) -

D74-81 (E1)

R - BR

Stop light signal

Ignition switch ON, Brake

pedal released

11 to 14 V

CRUISE CONTROL: CRUISE CONTROL SYSTEM: TERMINALS O...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000PM00D9X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CRUISE CONTROL: CRUISE CONTROL SYSTEM: DIAGNOSIS SYSTEM; 2015 MY Tundra [08/2014 -

       ]

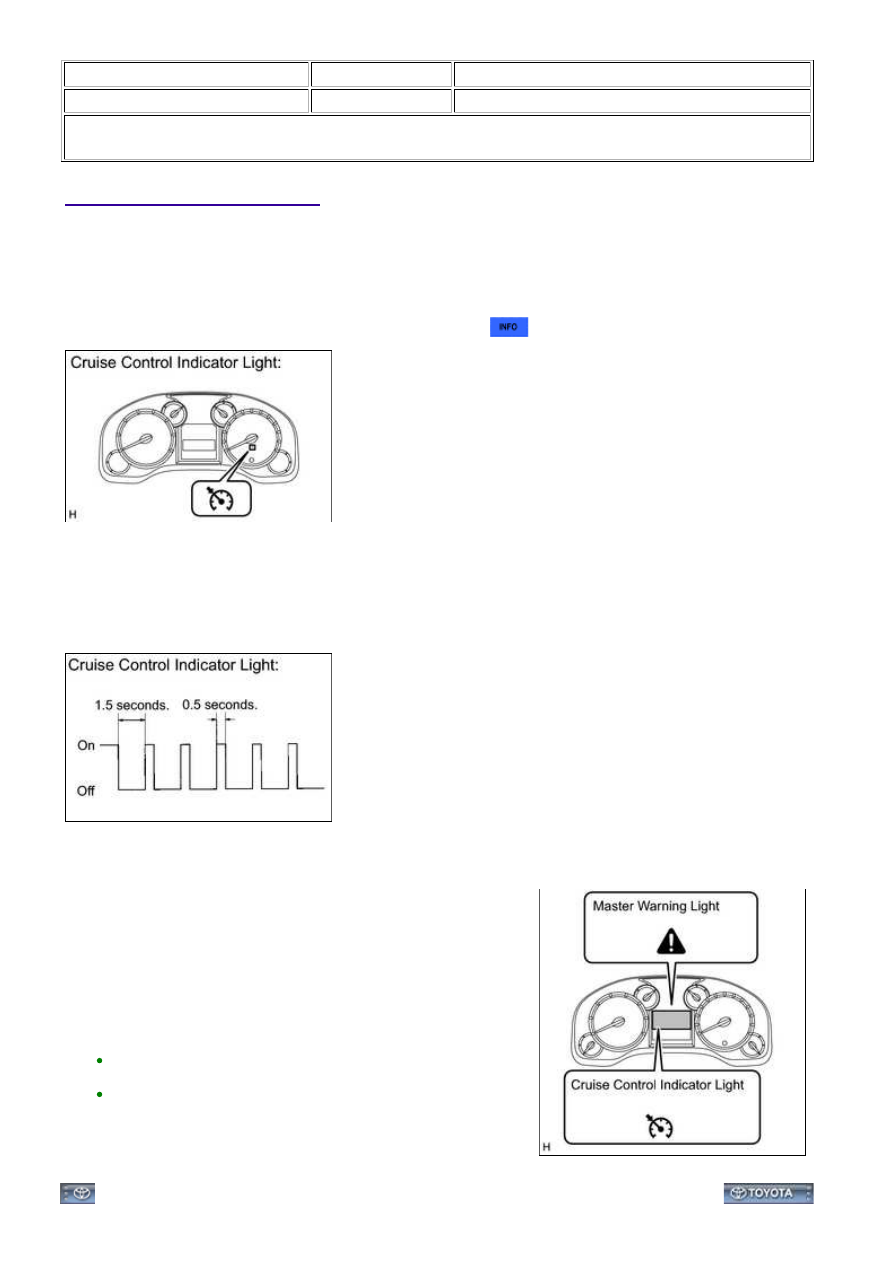

DIAGNOSIS SYSTEM

1. CHECK INDICATOR (for LCD Type)

(a) Turn the ignition switch ON.

(b) Check that the cruise control indicator light illuminates when the cruise control main switch is turned

ON, and that the indicator light turns off when the main switch is turned OFF. If the results are not as

specified, inspect the cruise control indicator light circuit



.

HINT:

2. CHECK INDICATOR (for TFT Type)

(a) When a malfunction occurs in the cruise control system, the

system turns off the cruise control indicator and the master

warning light illuminates at the same time a "pong" sound is

heard. Also, cruise control indicator light is displayed in the

multi-information display and the ECM stores DTCs.

HINT:

If the system returns to normal, the cruise control indicator
light message on the multi-information display disappears.
Do not remove fuses or disconnect the battery cables until
the inspection is finished. Otherwise, the data stored in the
ECM will be cleared.

CRUISE CONTROL: CRUISE CONTROL SYSTEM: DIAGNOSIS S...
