TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

CCS Indicator

M-CPU

Cruise control indicator light (Main CPU)

/ ON or OFF

ON: Cruise control indicator

light is ON

OFF: Cruise control indicator

light is OFF

-

OK:

When cruise control main switch operation is performed, the result will be same as above.

Result

RESULT

PROCEED TO

OK

A

NG (for 1GR-FE)

B

NG (for 3UR-FE)

C

NG (for 3UR-FBE)

D

B

REPLACE ECM

C

REPLACE ECM

D

REPLACE ECM

A

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

CRUISE CONTROL: CRUISE CONTROL SYSTEM: Cruise Main Indi...

OK

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000044B7036X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CRUISE CONTROL: CRUISE CONTROL SYSTEM: Cruise SET Indicator Light Circuit; 2015 MY Tundra

[08/2014 -        ]

Cruise SET Indicator Light Circuit

DESCRIPTION

When the ECM detects a cruise control main switch "on" signal from the cruise control main switch, it sends it

to the combination meter through CAN communication. Then the cruise control SET indicator light turns on.

INSPECTION PROCEDURE

NOTICE:

First perform the communication function inspections in How to Proceed with Troubleshooting to confirm

that there are no CAN communication malfunctions before troubleshooting this problem.

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM (CRUISE CONTROL SET INDICATOR
LIGHT)

(a) Using the Techstream, perform the Active Test



.

Combination Meter

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Indicat. SET

Cruise control SET indicator light

ON/OFF

-

OK:

Indicator light turns on/off.

NG

GO TO METER / GAUGE SYSTEM

2.

READ VALUE USING TECHSTREAM (CRUISE CONTROL MAIN SWITCH)

(a) Using the Techstream, read the Data List



.

Cruise Control

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

SET/COAST Switch

-SET switch signal / ON or OFF

ON: -SET switch on

OFF: -SET switch off

-

CRUISE CONTROL: CRUISE CONTROL SYSTEM: Cruise SET Indic...

OK:

The display is as specified in the normal condition column.

Result

RESULT

PROCEED TO

OK

A

NG (for 1GR-FE)

B

NG (for 3UR-FE)

C

NG (for 3UR-FBE)

D

B

REPLACE ECM

C

REPLACE ECM

D

REPLACE ECM

A

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

CRUISE CONTROL: CRUISE CONTROL SYSTEM: Cruise SET Indic...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002L7102EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: CRUISE CONTROL: CRUISE CONTROL SYSTEM: TC and CG Terminal Circuit; 2015 MY Tundra [08/2014

-        ]

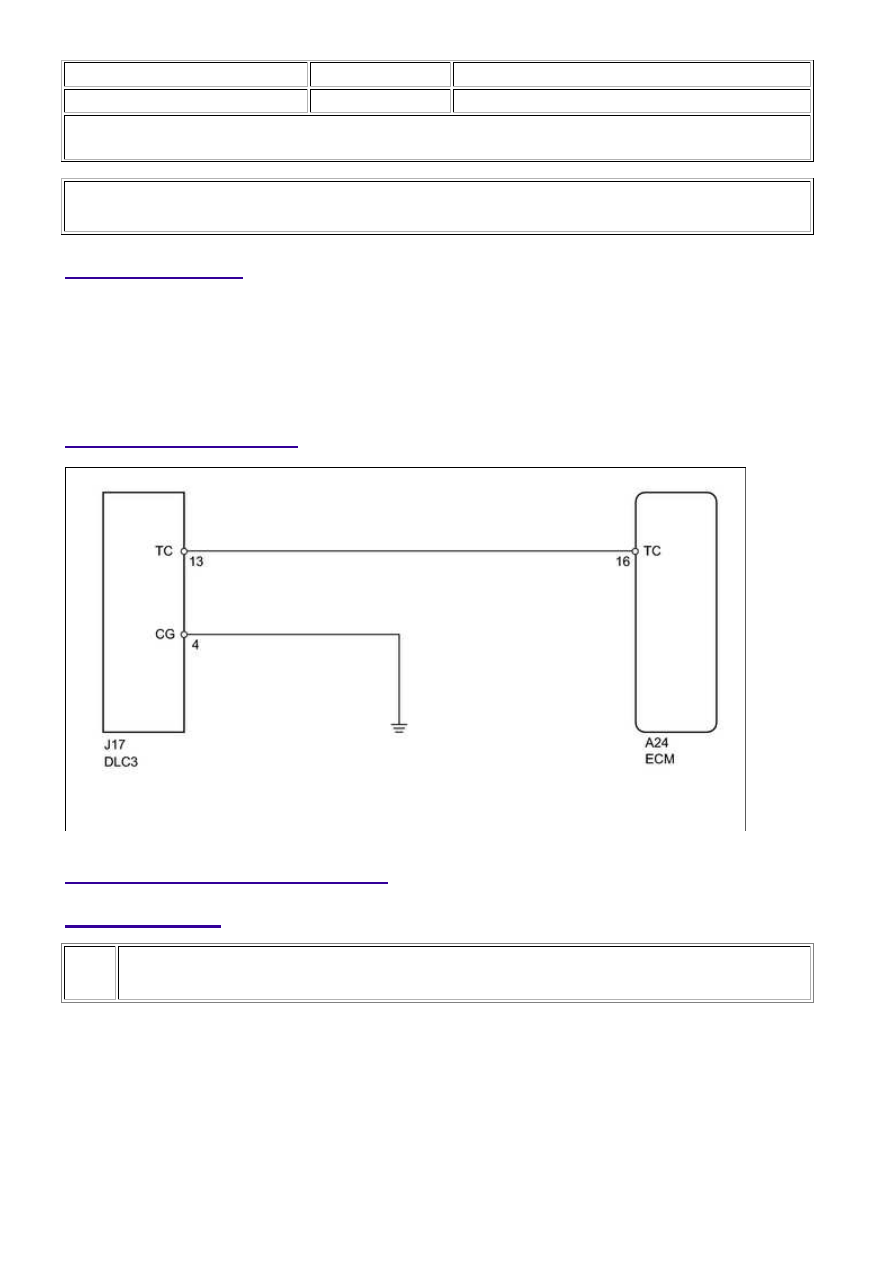

TC and CG Terminal Circuit

DESCRIPTION

HINT:

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK HARNESS AND CONNECTOR (DLC3 - ECM AND BODY GROUND)

CRUISE CONTROL: CRUISE CONTROL SYSTEM: TC and CG Term...
