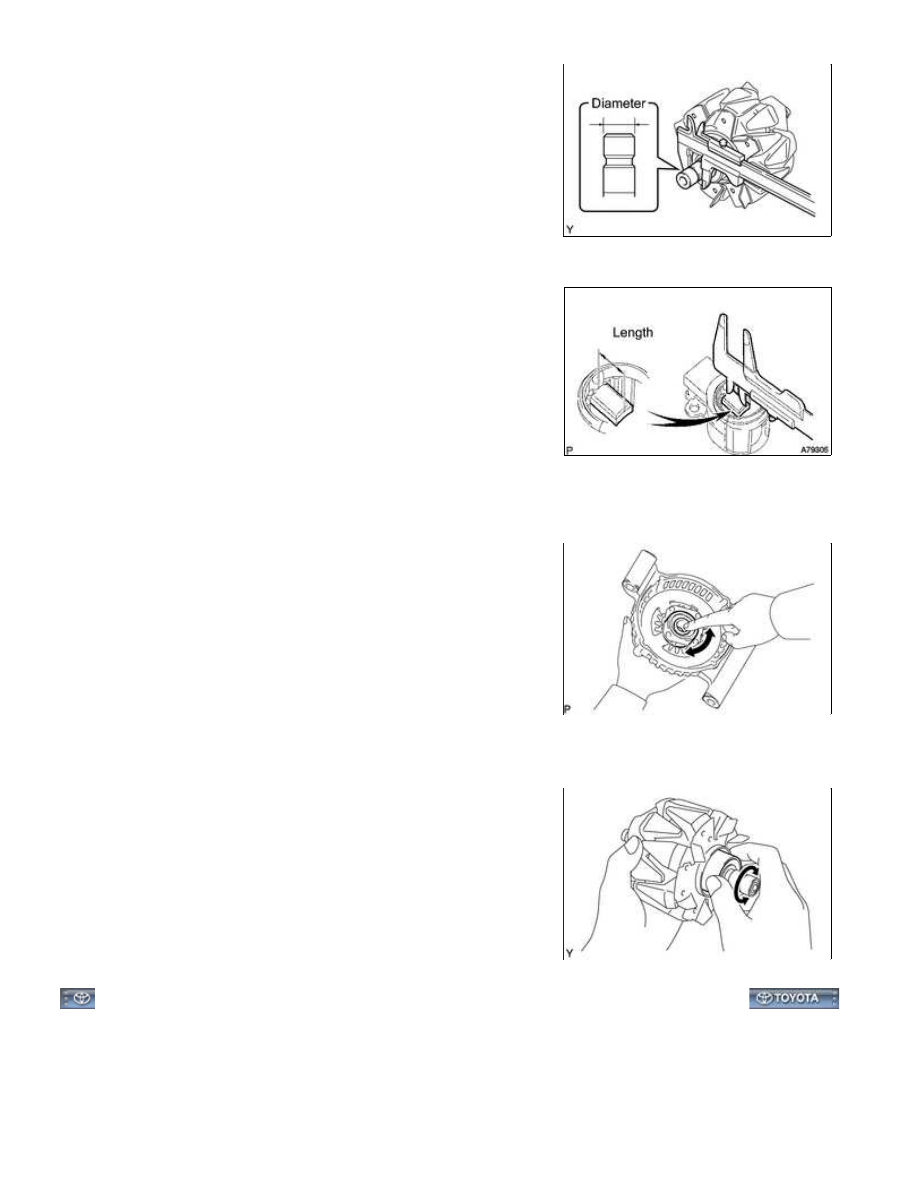

(d) Using a vernier caliper, measure the slip ring diameter.

Standard diameter:

14.2 to 14.4 mm (0.559 to 0.567 in.)

Minimum diameter:

14.0 mm (0.551 in.)

If the diameter is less than the minimum, replace the generator

rotor assembly.

2. INSPECT GENERATOR BRUSH HOLDER ASSEMBLY

(a) Using a vernier caliper, measure the exposed brush length.

Standard exposed length:

10.5 mm (0.413 in.)

Minimum exposed length:

4.5 mm (0.177 in.)

If the exposed length is less than the minimum, replace the

generator brush holder assembly.

3. INSPECT GENERATOR DRIVE END FRAME BEARING

(a) When rotating the bearing, check that there is no abnormal noise

and that it rotates smoothly.

If necessary, replace the generator drive end frame bearing.

4. INSPECT GENERATOR ROTOR BEARING

(a) When rotating the bearing, check that there is no abnormal noise

and that it rotates smoothly.

If necessary, replace the generator rotor assembly.

1UR-FE CHARGING: GENERATOR: INSPECTION; 2015 MY Tundra [...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000189003YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE CHARGING: GENERATOR: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

1. REMOVE GENERATOR PULLEY

SST: 09820-63011

09820-06010

09820-06021

SST 1-A and B

09820-06010

SST 2

09820-06021

(a) Clamp the generator housing stay in a vise.

(b) Install SST 1-A to the pulley shaft.

(c) Install SST 1-B to SST 1-A.

(d) Hold SST 1-A with a torque wrench, and tighten SST 1-B clockwise to the specified torque.

Torque:

39 N·m {398 kgf·cm, 29ft·lbf}

NOTICE:

Check that SST is secured on the rotor shaft.

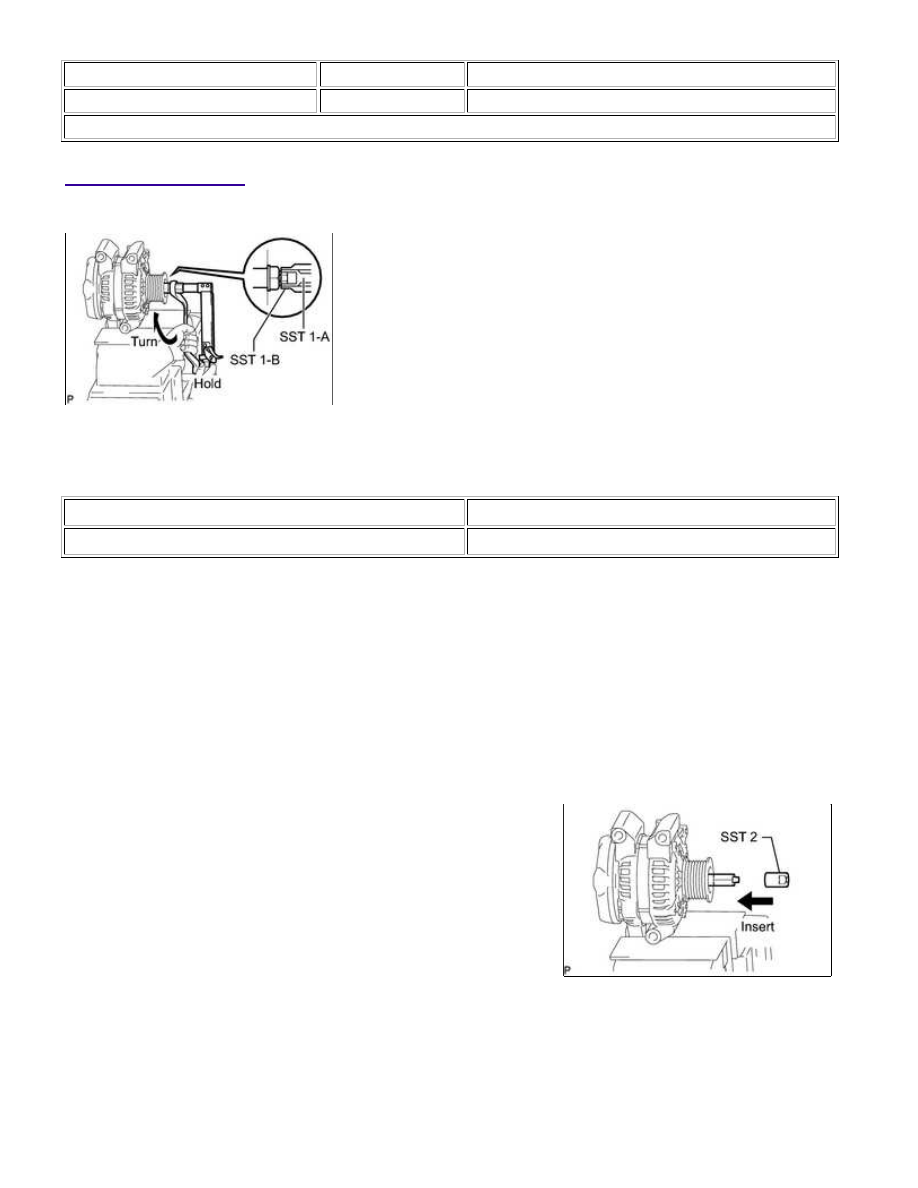

(e) Insert SST 2, and attach the pulley nut to SST 2.

1UR-FE CHARGING: GENERATOR: DISASSEMBLY; 2015 MY Tundra...

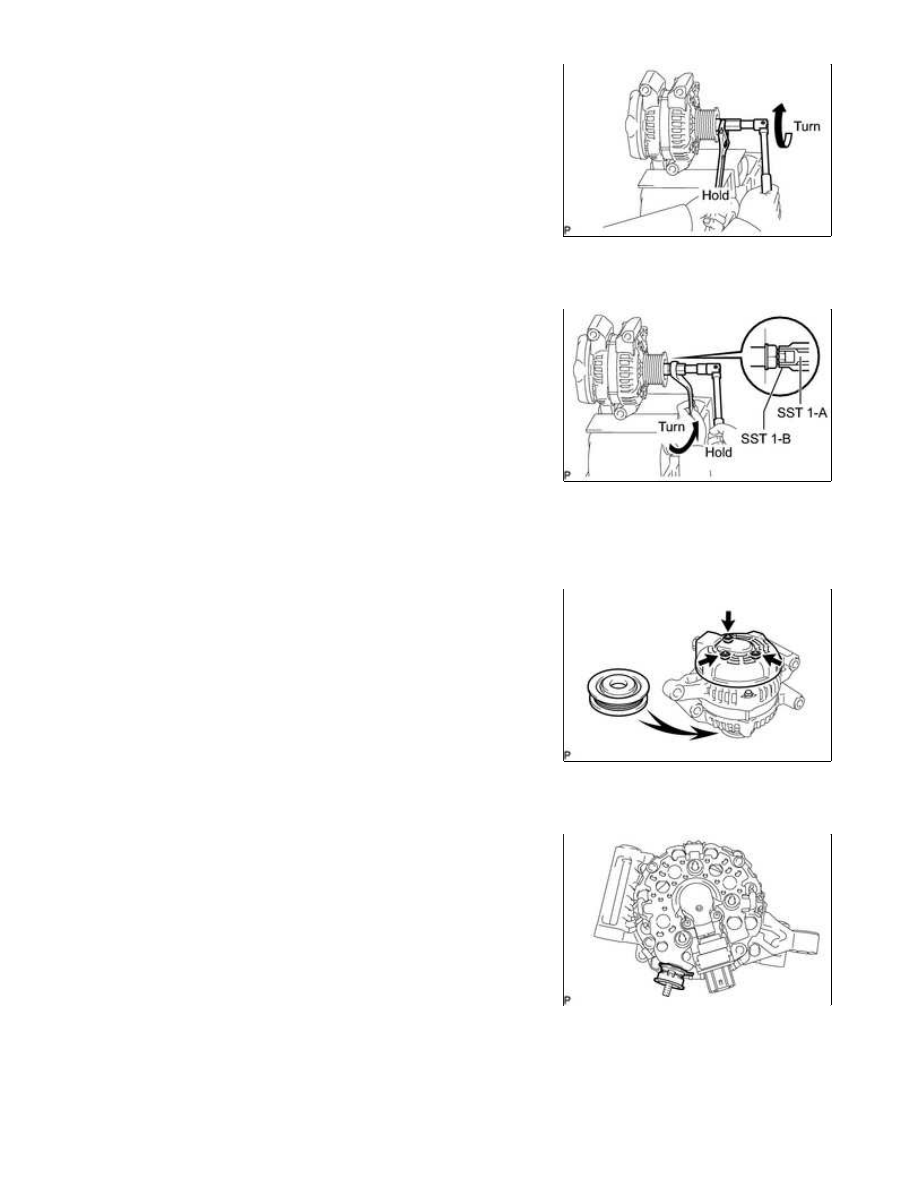

(f) To loosen the pulley nut, turn SST 1-A in the direction shown in

the illustration.

NOTICE:

To prevent damage to the rotor shaft, do not loosen the pulley

nut more than one-half turn.

(g) Remove SST 2 from the generator.

(h) Turn SST 1-B, and remove SST 1-A and B.

(i) Remove the pulley nut and pulley.

2. REMOVE GENERATOR REAR END COVER

(a) Place the generator on the pulley.

(b) Remove the 3 nuts and end cover.

(c) Remove the terminal insulator.

3. REMOVE GENERATOR BRUSH HOLDER ASSEMBLY

1UR-FE CHARGING: GENERATOR: DISASSEMBLY; 2015 MY Tundra...

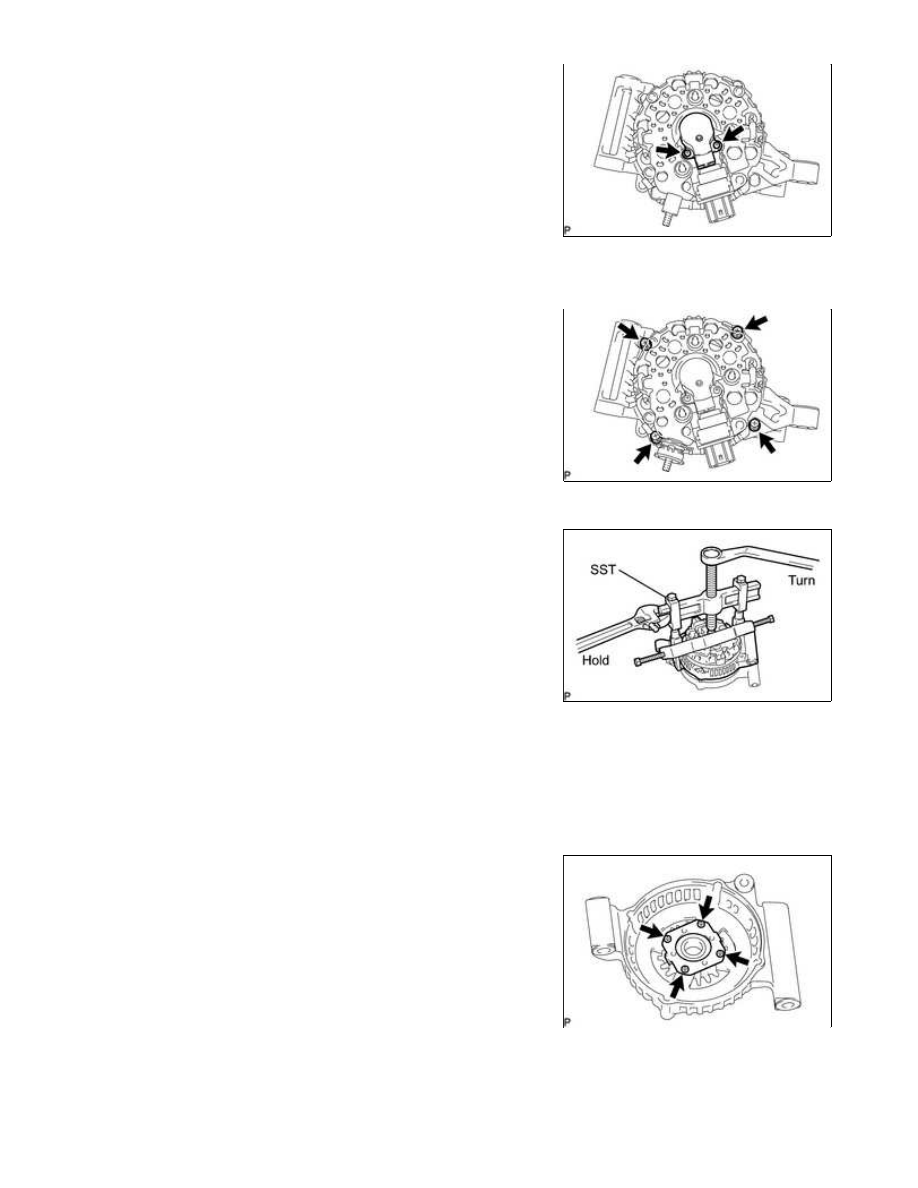

(a) Remove the 2 screws and brush holder.

4. REMOVE GENERATOR COIL ASSEMBLY

(a) Remove the 4 bolts.

(b) Using SST, remove the coil assembly.

SST: 09950-40011

09951-04020

09952-04010

09953-04020

09954-04010

09955-04071

09957-04010

09958-04011

(c) Remove the generator washer.

5. REMOVE GENERATOR ROTOR ASSEMBLY

6. REMOVE GENERATOR DRIVE END FRAME BEARING

(a) Remove the 4 screws and retainer plate.

1UR-FE CHARGING: GENERATOR: DISASSEMBLY; 2015 MY Tundra...
