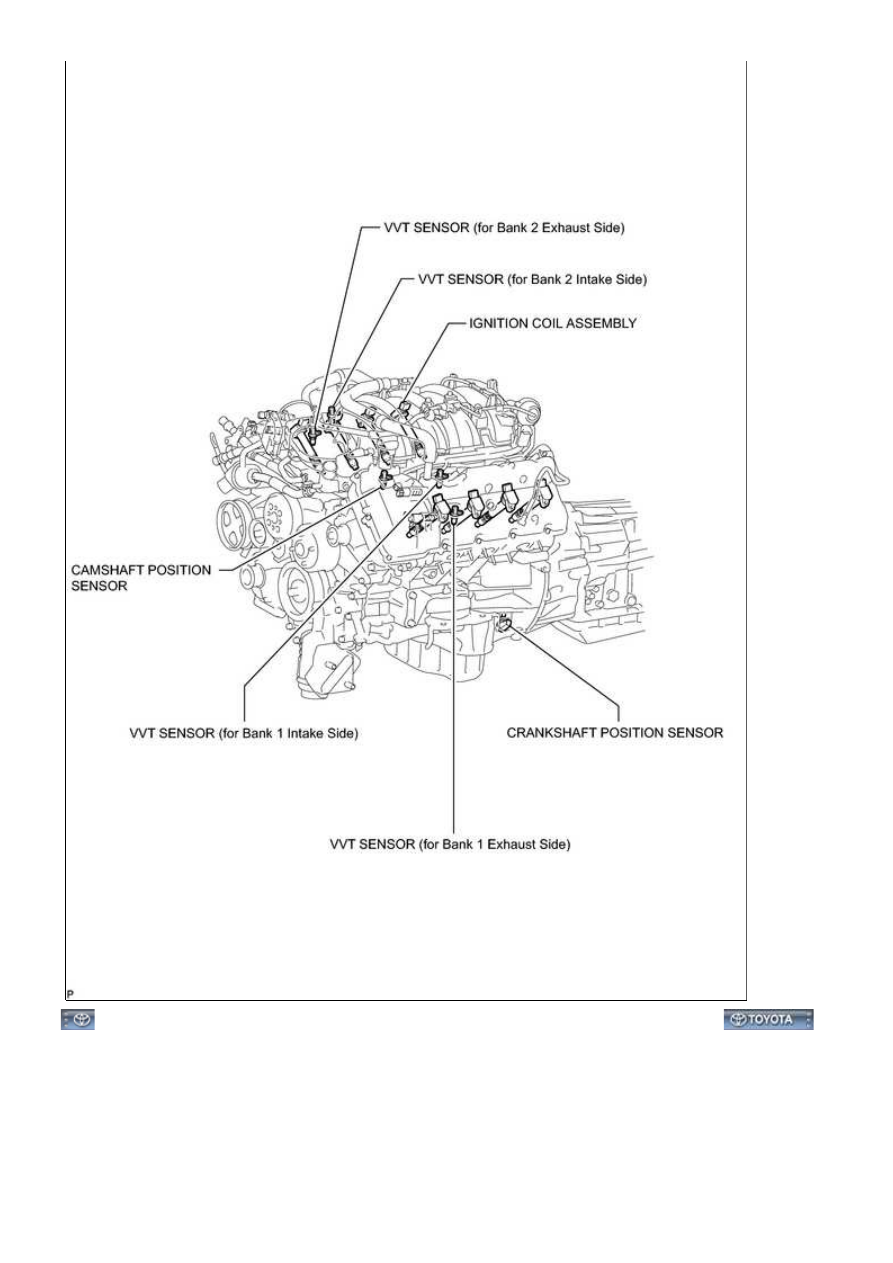

3UR-FE IGNITION: IGNITION SYSTEM: PARTS LOCATION; 2015...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000030Z5022X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE IGNITION: IGNITION SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra [08/2014 -        ]

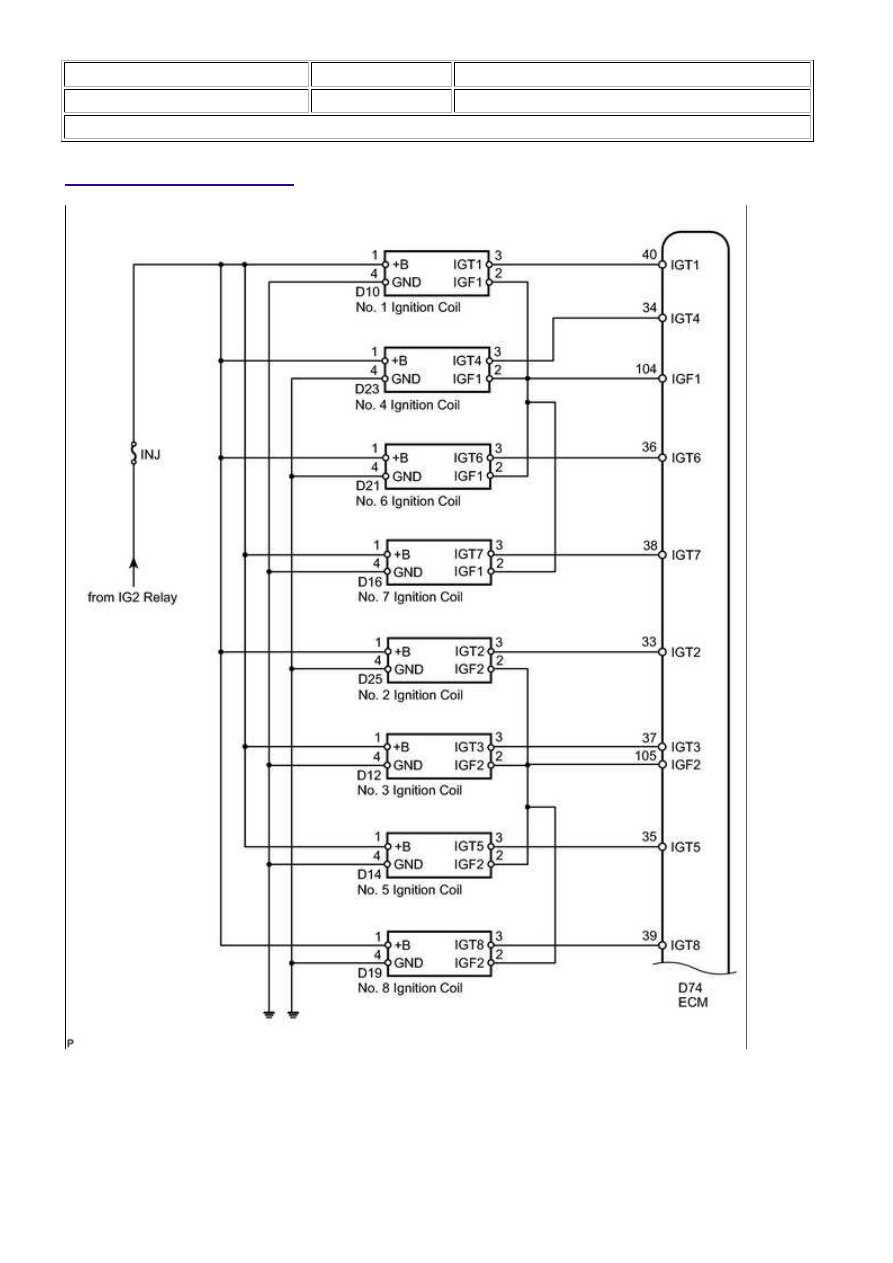

SYSTEM DIAGRAM

3UR-FE IGNITION: IGNITION SYSTEM: SYSTEM DIAGRAM; 201...

3UR-FE IGNITION: IGNITION SYSTEM: SYSTEM DIAGRAM; 201...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002N0603VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE IGNITION: IGNITION SYSTEM: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

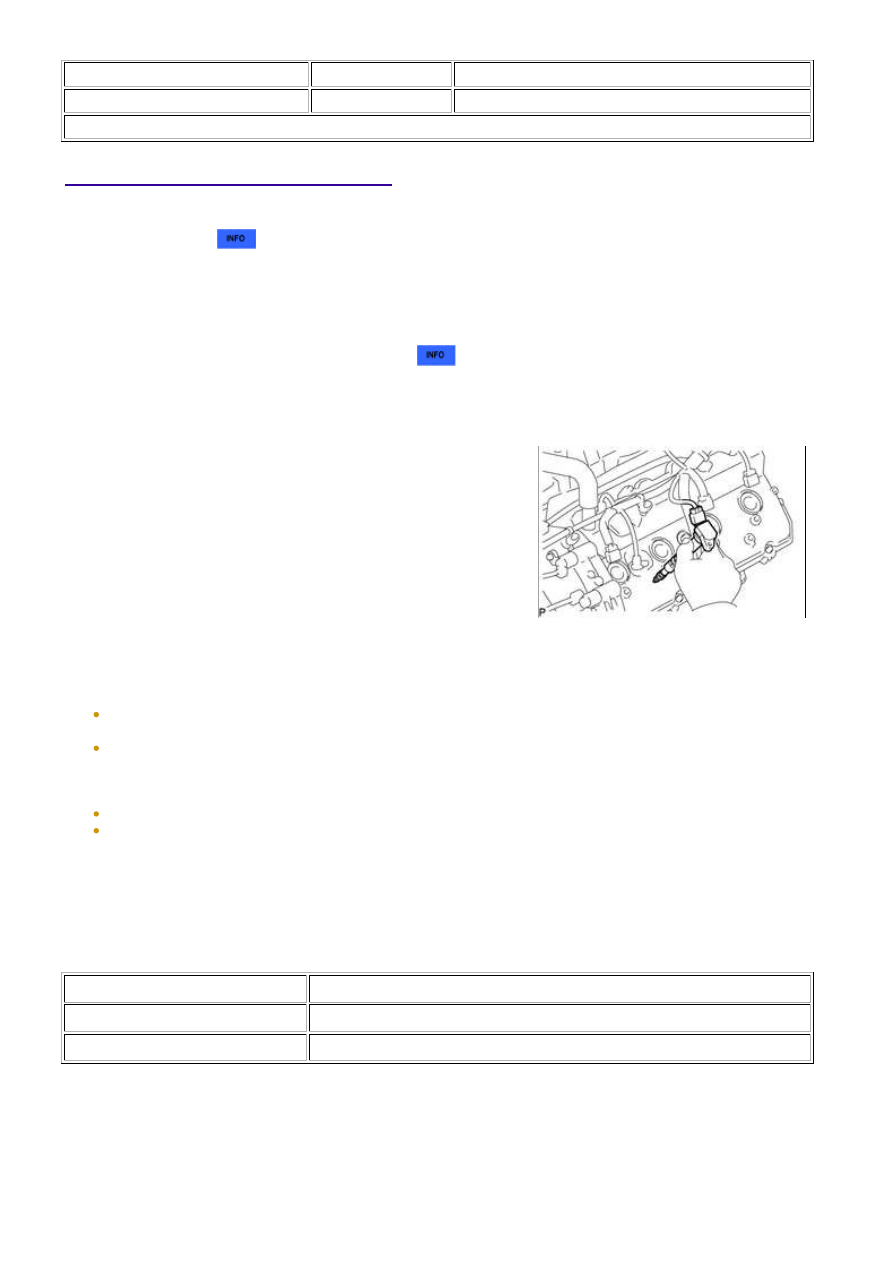

ON-VEHICLE INSPECTION

1. PERFORM SPARK TEST

(a) Check for DTCs



.

NOTICE:

If any DTC is present, perform troubleshooting procedures for that DTC.

(b) Check if sparks occur.

(1) Remove the ignition coils and spark plugs



.

(2) Install the spark plug to the ignition coil and connect the ignition coil connector.

(3) Disconnect the 8 injector connectors.

(4) Ground the spark plug.

(5) Visually check that sparks occur while the engine is being cranked.

NOTICE:

cranking.

If an ignition coil assembly is struck or dropped, replace it with a new one.
If a spark plug is struck or dropped, replace it with a new one.

2. INSPECT IGNITION COIL AND SPARK PLUG

(a) Spark test flowchart.

RESULT

PROCEED TO

NG

Connect securely

OK

Go to next step

(2) Perform a spark test on each ignition coil with igniter.

If there is a cylinder where sparks do not occur, replace its ignition coil with the ignition

Crank the engine and visually check that sparks occur at the cylinder with the normally

operating ignition coil.

2.
