3UR-FE IGNITION: IGNITION COIL AND SPARK PLUG: COMPO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002I2Y03BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE IGNITION: IGNITION COIL AND SPARK PLUG: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. REMOVE AIR CLEANER HOSE ASSEMBLY

3. REMOVE AIR CLEANER ASSEMBLY

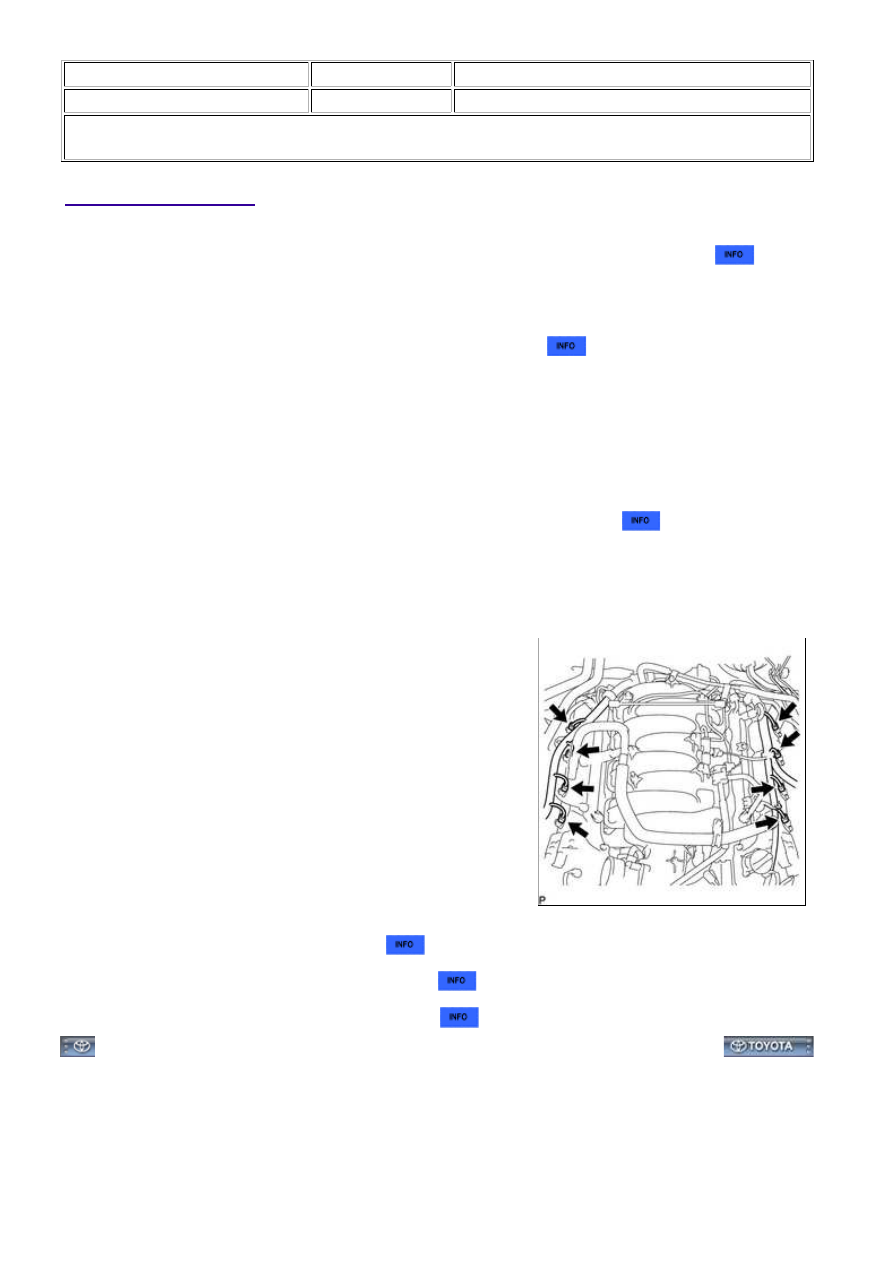

4. REMOVE IGNITION COIL ASSEMBLY

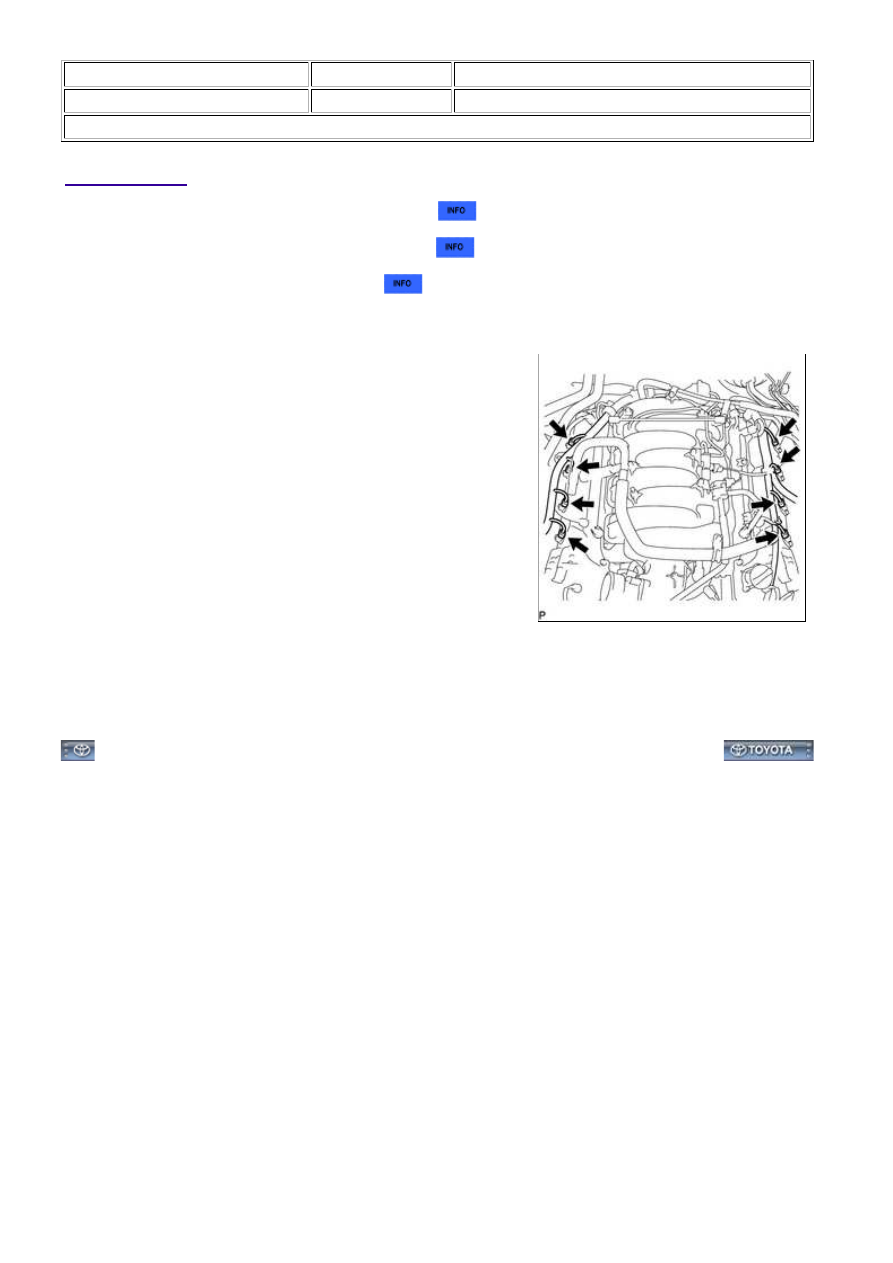

(a) Disconnect the 8 ignition coil connectors.

(b) Remove the 8 bolts and 8 ignition coils.

5. REMOVE SPARK PLUG

(a) Using a 16 mm plug wrench, remove the 8 spark plugs.

3UR-FE IGNITION: IGNITION COIL AND SPARK PLUG: REMOVAL...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002I2W03BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE IGNITION: IGNITION COIL AND SPARK PLUG: INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

HINT:

Perform "Inspection After Repairs" after replacing the spark plug or ignition coil assembly



.

1. INSTALL SPARK PLUG

HINT:

Perform "Inspection After Repairs" after replacing the spark plug



.

(a) Using a 16 mm plug wrench, install the 8 spark plugs.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

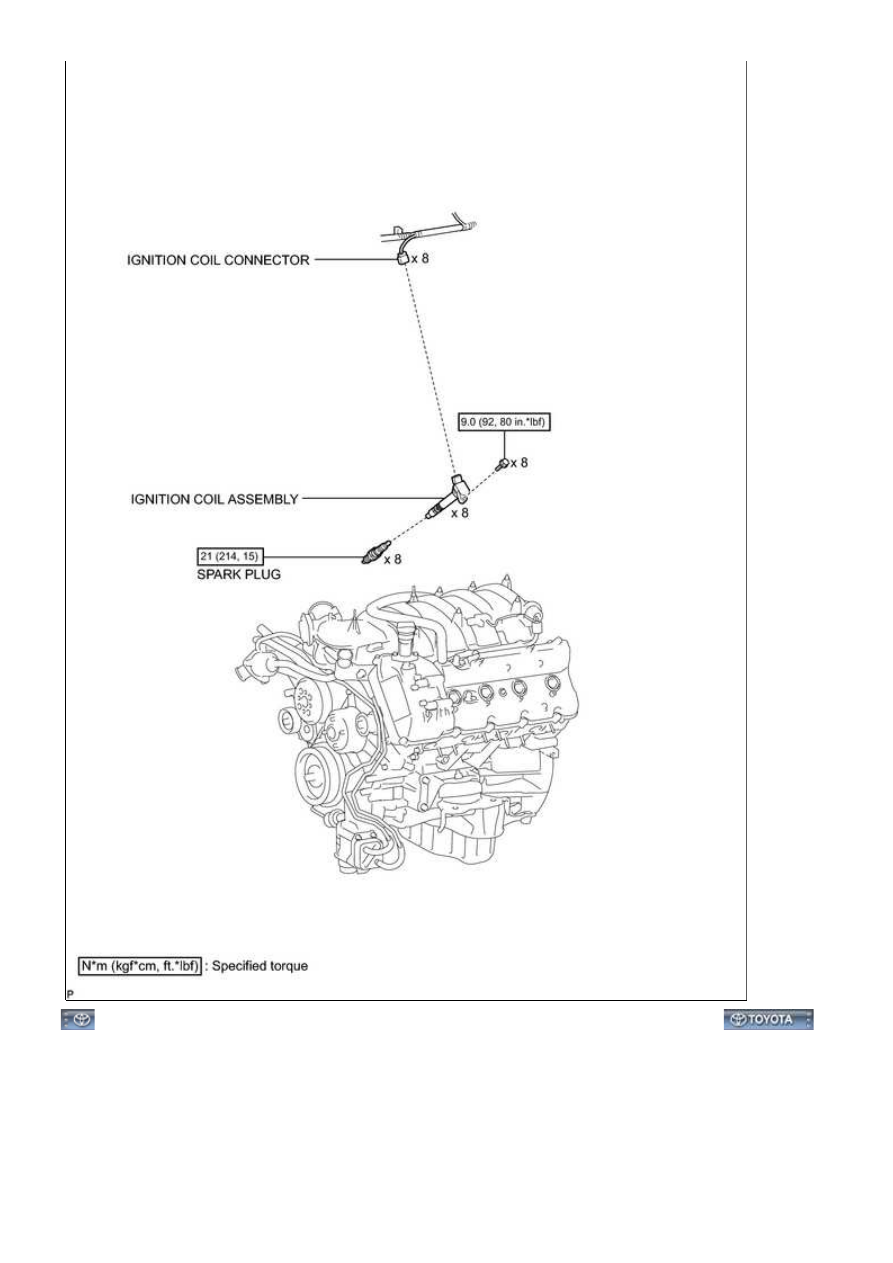

2. INSTALL IGNITION COIL ASSEMBLY

HINT:

Perform "Inspection After Repairs" after replacing the ignition coil assembly



.

(a) Install the 8 ignition coils with the 8 bolts.

Torque:

9.0 N·m {92 kgf·cm, 80in·lbf}

(b) Connect the 8 ignition coil connectors.

3. INSTALL AIR CLEANER ASSEMBLY

4. INSTALL AIR CLEANER HOSE ASSEMBLY

5. INSTALL V-BANK COVER SUB-ASSEMBLY

3UR-FE IGNITION: IGNITION COIL AND SPARK PLUG: INSTALL...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM00000146B03CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE IGNITION: IGNITION SYSTEM: PARTS LOCATION; 2015 MY Tundra [08/2014 -        ]

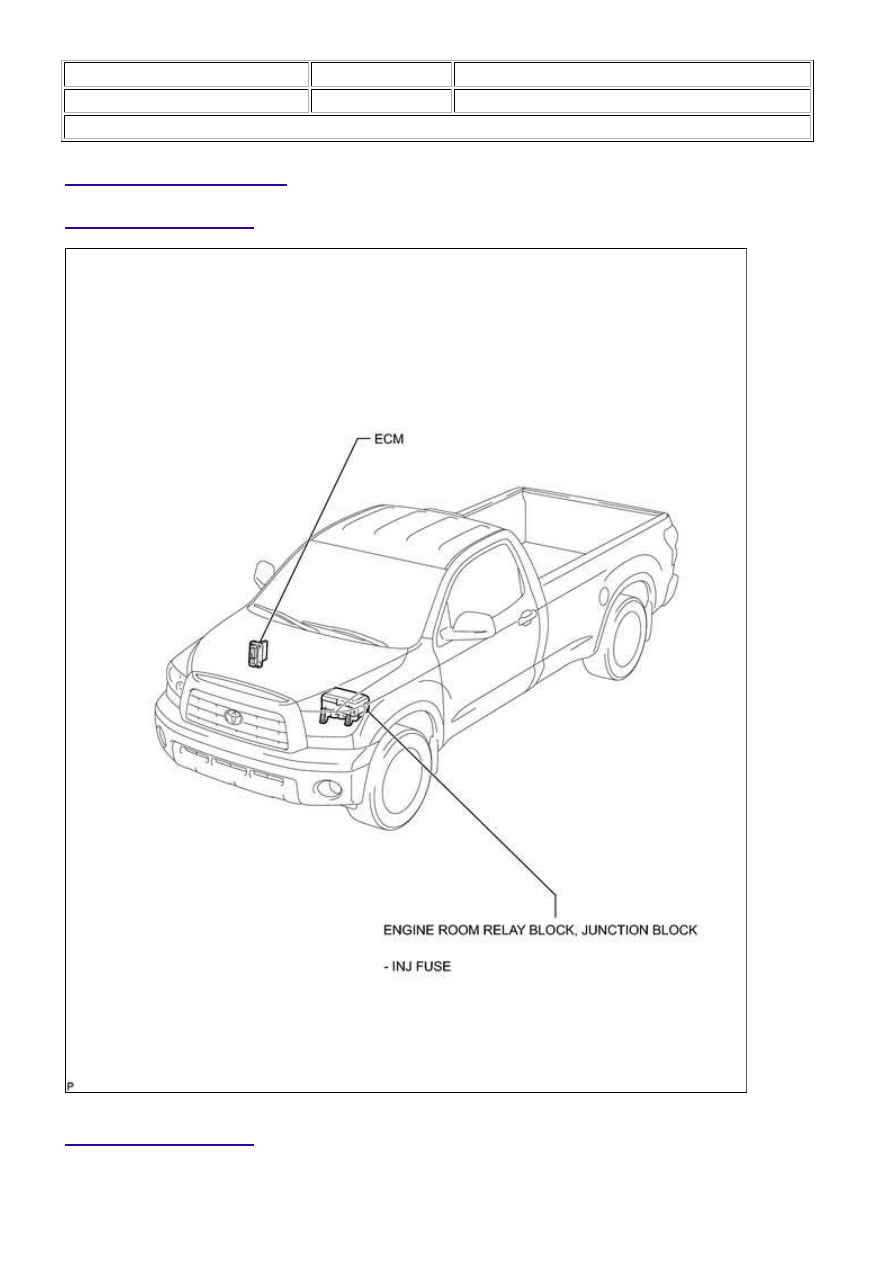

PARTS LOCATION

ILLUSTRATION

ILLUSTRATION

3UR-FE IGNITION: IGNITION SYSTEM: PARTS LOCATION; 2015...
