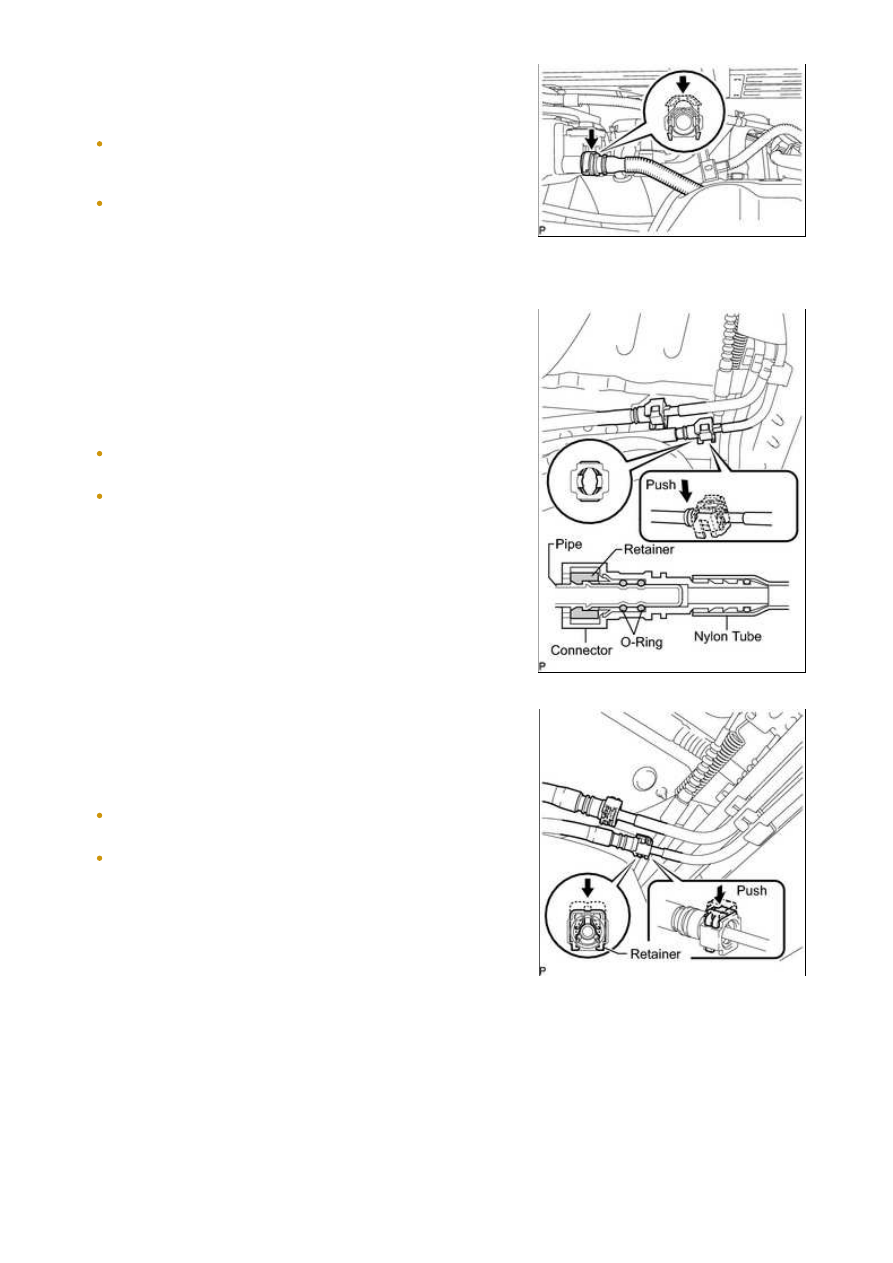

(a) Connect the vent line hose and install the retainer.

NOTICE:

Before installing the hose, make sure that it is not damaged.
Make sure that there is no foreign matter present on the
connecting surfaces.

After connecting, check if the hose and the connector are
securely connected by pulling on them.

12. CONNECT FUEL TANK RETURN TUBE

(a) for 100 L (26.4 US gal) Fuel Tank:

(1) Connect the fuel tank return tube.

NOTICE:

Before installing the tube connectors to the pipes, check if
there is any damage or foreign matter in the connectors.

After the connection, check if the connectors and pipes are
securely connected by trying to pull them apart.

HINT:

Push the parts together firmly until a "click" sound is heard.

(2) Attach the lock claws to the connector by pushing down

on the cover as shown in the illustration.

(b) for 144 L (38 US gal) Fuel Tank:

(1) Connect the fuel tank return tube.

NOTICE:

Before installing the tube connectors to the pipes, check if
there is any damage or foreign matter in the connectors.

After the connection, check if the connectors and pipes are
securely connected by trying to pull them apart.

HINT:

Push the parts together firmly until a "click" sound is heard.

(2) Push down the retainer.

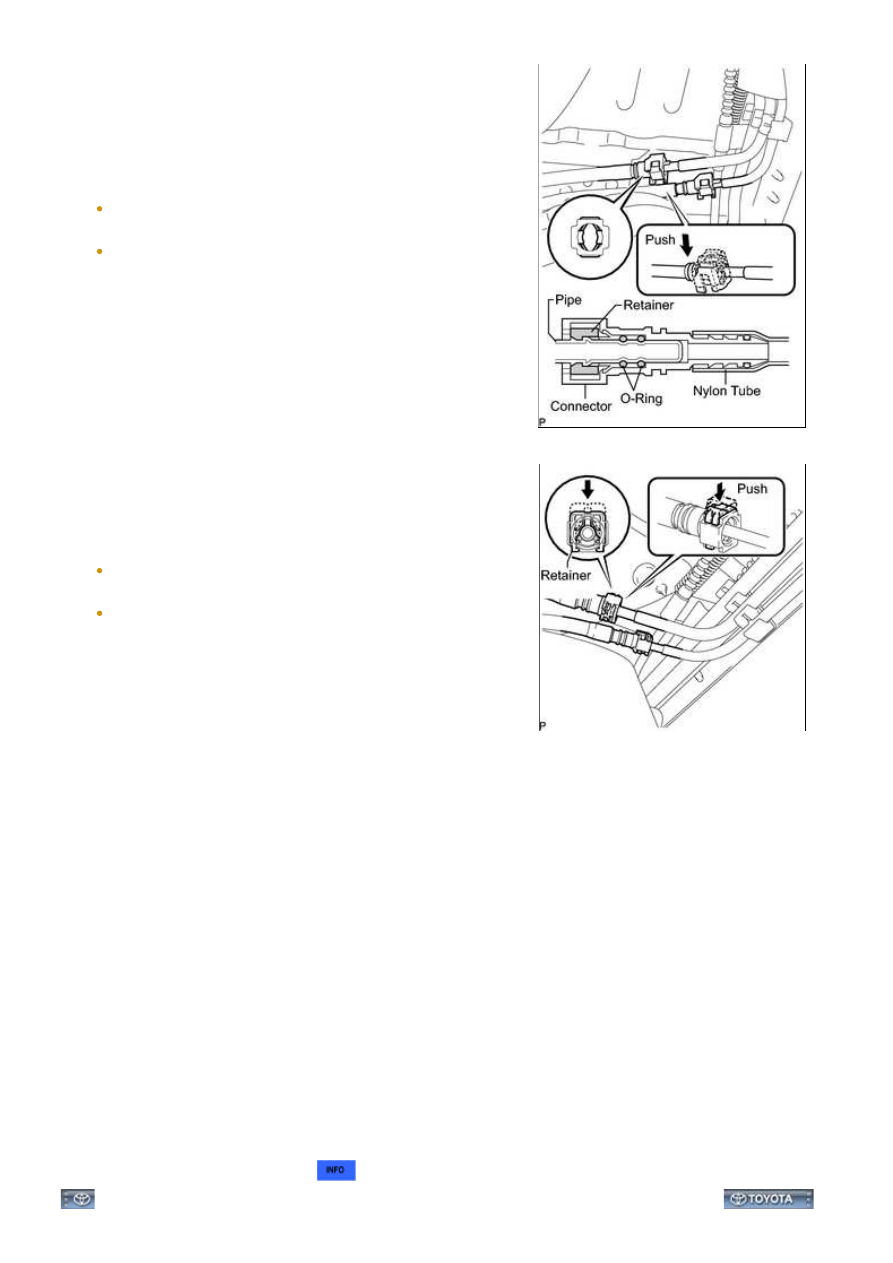

13. CONNECT FUEL TANK MAIN TUBE SUB-ASSEMBLY

3UR-FE FUEL: FUEL TANK: INSTALLATION; 2015 MY Tundra [08/...

(a) for 100 L (26.4 US gal) Fuel Tank:

(1) Connect the fuel tank main tube.

NOTICE:

Before installing the tube connectors to the pipes, check if
there is any damage or foreign matter in the connectors.

After the connection, check if the connectors and pipes are
securely connected by trying to pull them apart.

HINT:

Push the parts together firmly until a "click" sound is heard.

(2) Attach the lock claws to the connector by pushing down

on the cover as shown in the illustration.

(b) for 144 L (38 US gal) Fuel Tank:

(1) Connect the fuel tank main tube.

NOTICE:

Before installing the tube connectors to the pipes, check if
there is any damage or foreign matter in the connectors.

After the connection, check if the connectors and pipes are
securely connected by trying to pull them apart.

HINT:

Push the parts together firmly until a "click" sound is heard.

(2) Push down the retainer.

14. INSTALL NO. 1 FUEL TANK PROTECTOR SUB-ASSEMBLY (for Rough Road Area

Specification Vehicles)

(a) for 100 L (26.4 US gal) Fuel Tank:

(1) Install the No. 1 fuel tank protector sub-assembly with the 2 bolts and 2 nuts.

Torque:

for bolt -

29 N·m {296 kgf·cm, 21ft·lbf}

for nut -

20 N·m {204 kgf·cm, 15ft·lbf}

(b) for 144 L (38 US gal) Fuel Tank:

(1) Install the No. 1 fuel tank protector sub-assembly with the 6 nuts.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

15. INSTALL FUEL TANK CAP

16. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

17. INSPECT FOR FUEL LEAK

3UR-FE FUEL: FUEL TANK: INSTALLATION; 2015 MY Tundra [08/...

3UR-FE FUEL: FUEL TANK: INSTALLATION; 2015 MY Tundra [08/...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZRD025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE IGNITION: IGNITION COIL AND SPARK PLUG: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

COMPONENTS

ILLUSTRATION

ILLUSTRATION
