Replace ignition coil with igniter

NG

Go to next step

(3) Check the power supply to the ignition coil with igniter.

Turn the ignition switch to ON.

1.

Check that there is battery voltage at the ignition coil positive (+) terminal.

2.

Result

RESULT

PROCEED TO

NG

Check wiring between ignition switch and ignition coil with igniter

OK

Go to next step

(4) Check spark plug.

Result

RESULT

PROCEED TO

NG

Replace spark plug

OK

Inspect the ignition system

NOTICE:

If an ignition coil assembly is struck or dropped, replace it with a new one.
If a spark plug is struck or dropped, replace it with a new one.

(5) Connect the 8 injector connectors.

(6) Install the ignition coils and spark plugs



.

3. INSPECT SPARK PLUG

NOTICE:

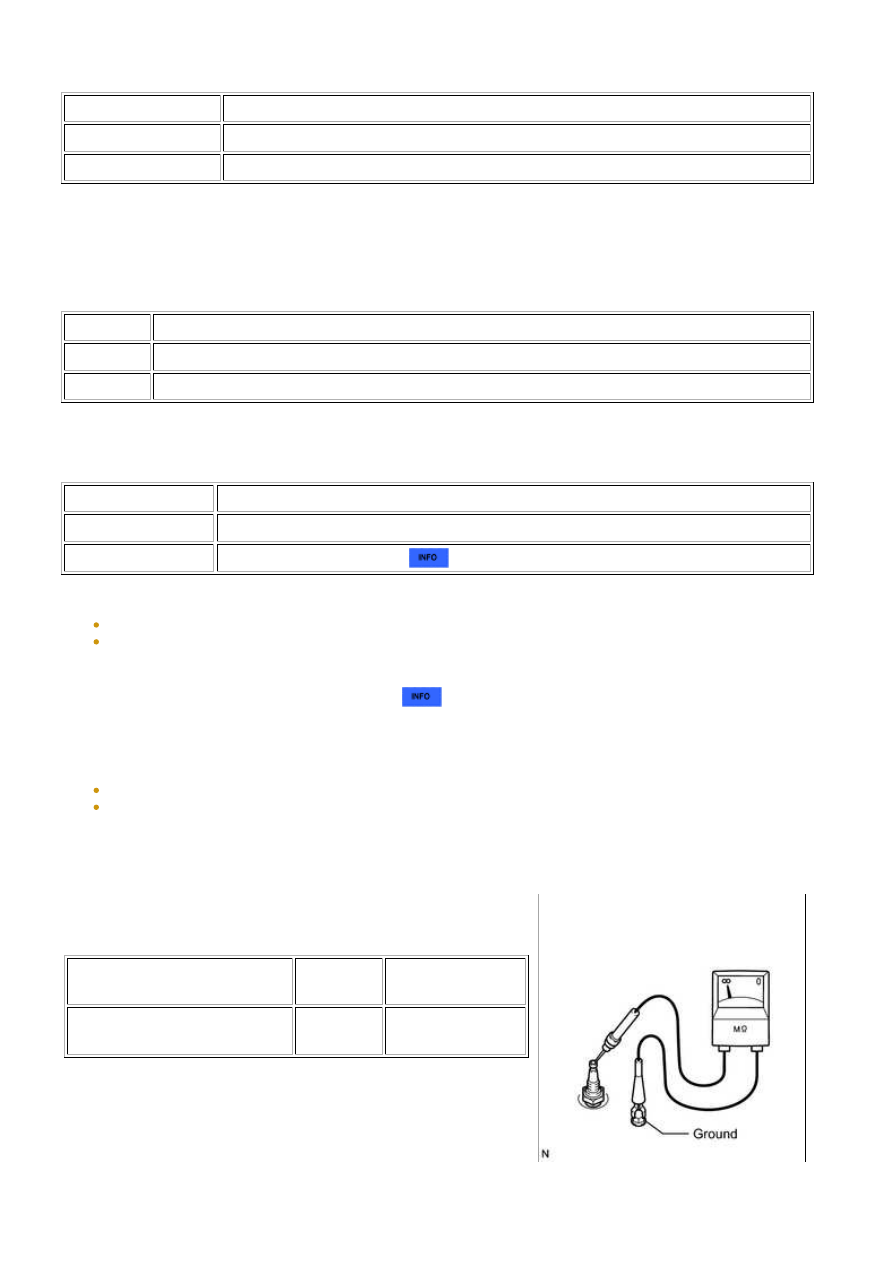

(1) Using a megohmmeter, measure the insulation

resistance.

Standard insulation resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

Spark plug (terminal part) -

Body ground

Always

10 MΩ or higher

If the insulation resistance is below the specified range,

replace the spark plug.

HINT:

If a megohmmeter is not available, perform the following

simple inspection instead.

3UR-FE IGNITION: IGNITION SYSTEM: ON-VEHICLE INSPECTIO...

(b) Alternative inspection method:

(1) Start the engine.*

(2) Quickly accelerate the engine to 4000 rpm 5 times.*

NOTICE:

*: Do not perform this step if P0300 (misfire detection) or a related DTC is stored.

(3) Remove the spark plug.

(4) Visually check the spark plug.

If the electrode is dry, the spark plug is functioning

properly. If the electrode is damp, proceed to the next

step.

(c) Check the spark plug for any damage to its threads and insulator.

If there is any damage, replace the spark plug.

Recommended spark plug:

MANUFACTURER

TYPE

DENSO made

SK20HR11

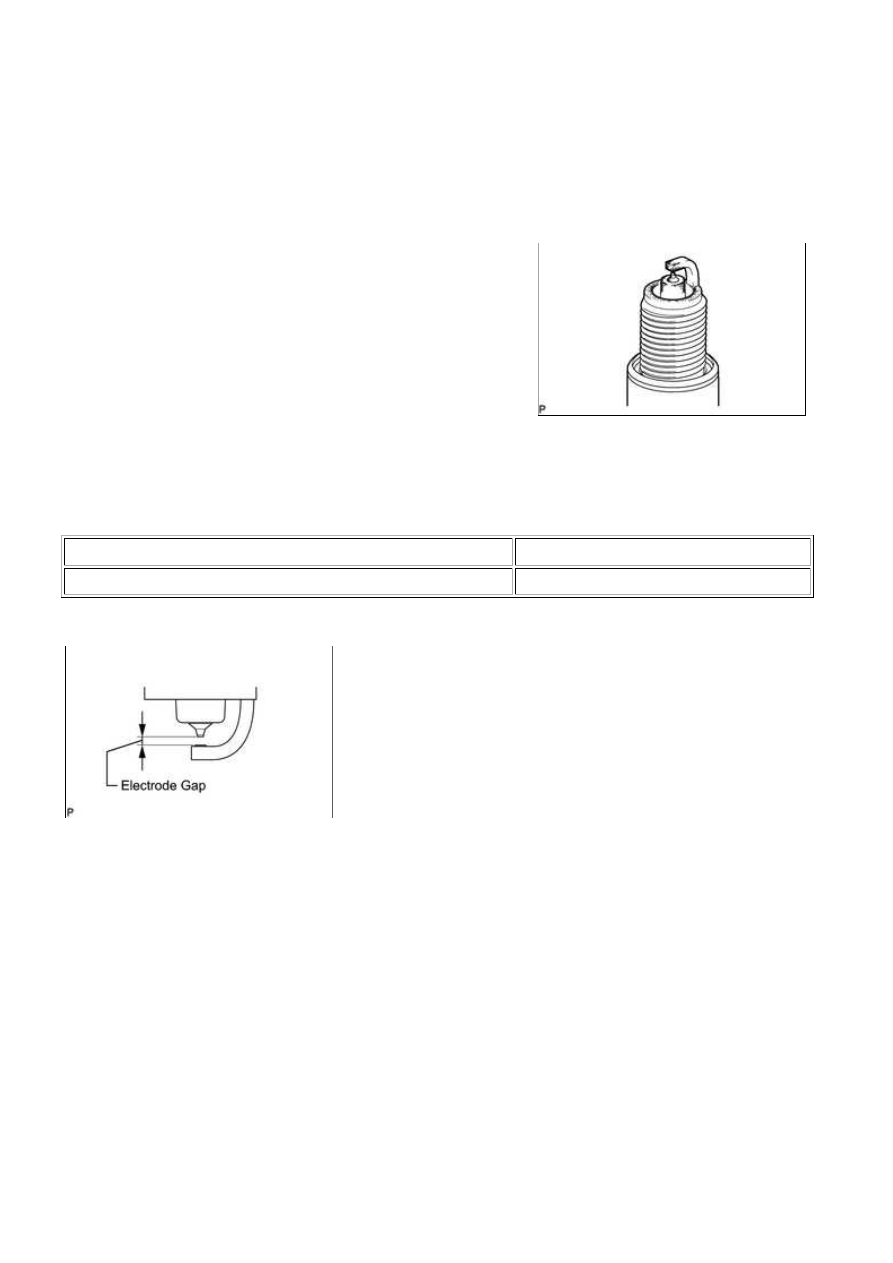

(d) Check the spark plug electrode gap.

Maximum electrode gap for a used spark plug:

1.3 mm (0.0512 in.)

If the gap is greater than the maximum, replace the spark plug.

Electrode gap for a new spark plug:

1.0 to 1.1 mm (0.0394 to 0.0433 in.)

NOTICE:

3UR-FE IGNITION: IGNITION SYSTEM: ON-VEHICLE INSPECTIO...

588 kPa (6.0 kgf/cm

2

 , 85 psi)

Standard duration:

20 seconds or less

HINT:

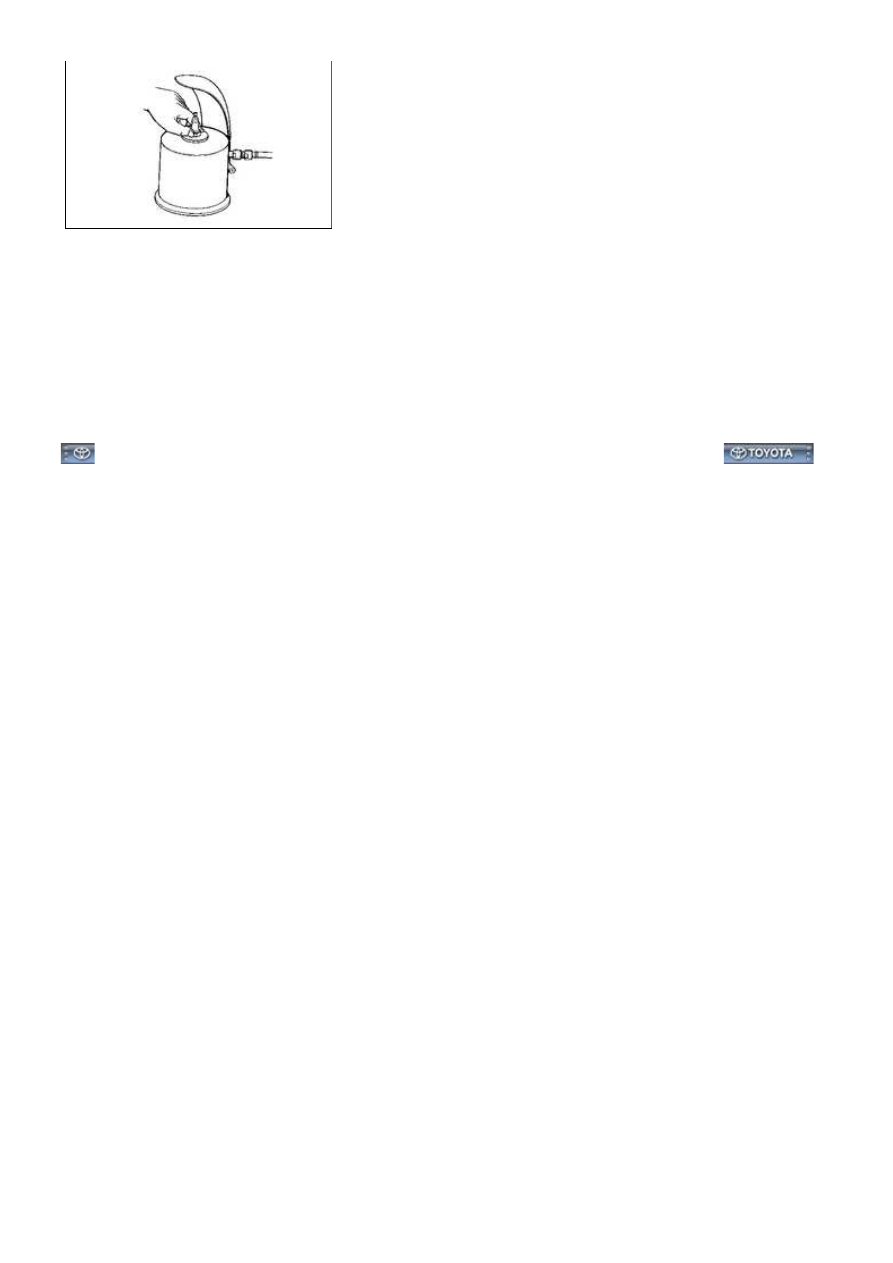

3UR-FE IGNITION: IGNITION SYSTEM: ON-VEHICLE INSPECTIO...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031GP026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE INTAKE: INTAKE MANIFOLD: COMPONENTS; 2015 MY Tundra [08/2014 -        ]
