Toyota Tundra (2015 year). Manual - part 260

A

OK

RESULT

PROCEED TO

DTC is not output

A

DTC is output

B

B

GO TO CAN COMMUNICATION SYSTEM

2.

INSPECT CONNECTOR CONNECTION CONDITION

(a) Check the skid control ECU connector connection condition.

OK:

The connector is securely connected.

NG

CONNECT CONNECTOR CORRECTLY

3.

CHECK HARNESS AND CONNECTOR (SKID CONTROL ECU - BATTERY AND BODY
GROUND)

(a) Disconnect the A17 ECU connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: A...

OK

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

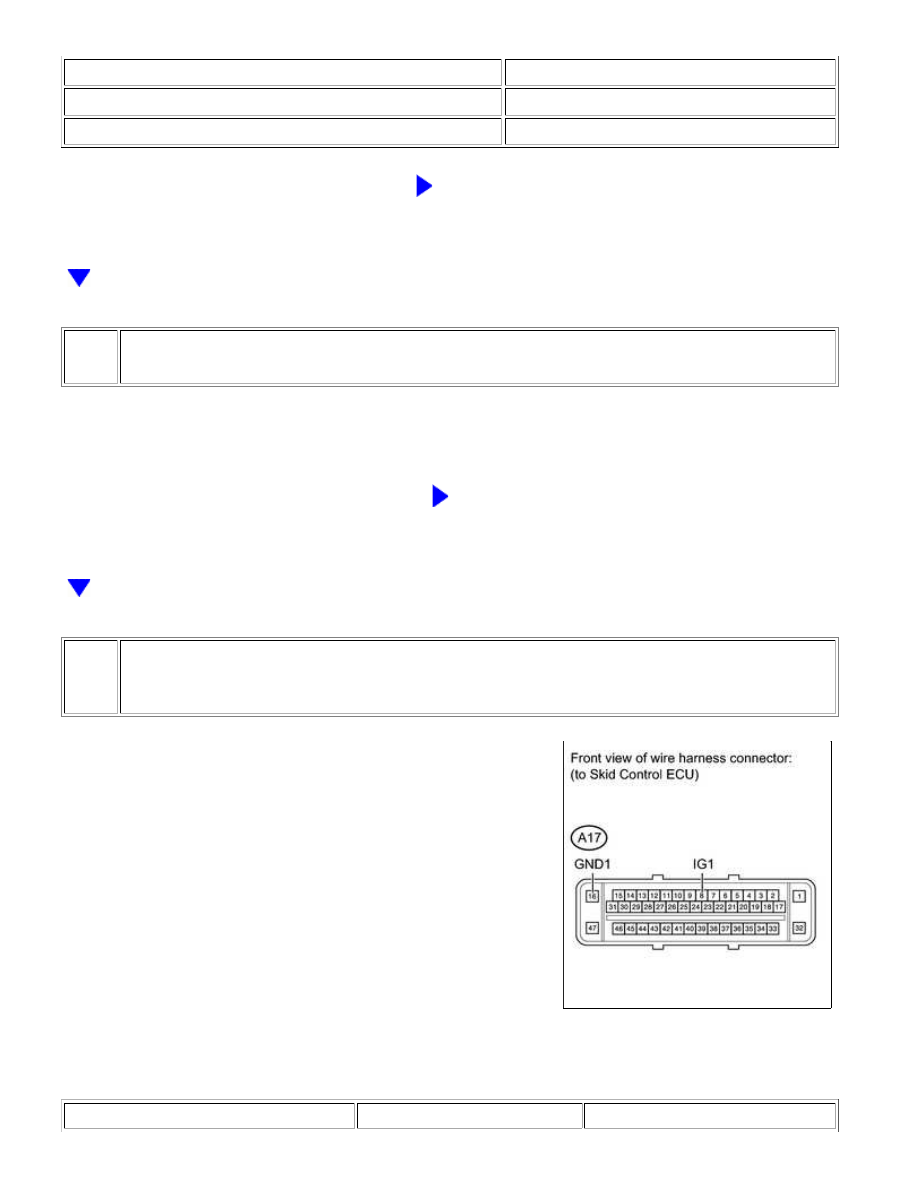

A17-8 (IG1) - Body ground

Ignition switch ON

11 to 14 V

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A17-16 (GND1) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

PERFORM ACTIVE TEST USING TECHSTREAM (ABS WARNING LIGHT)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Select the Active Test mode and operate the ABS warning light using the Techstream.

ABS/VSC/TRAC

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

ABS Warning Light

ABS warning light

ON / OFF

Observe combination meter

(e) Check that the ABS warning light turns on and off in the combination meter when using the

Techstream.

OK:

The ABS warning light turns on and off in accordance with the Techstream operation.

HINT:

NG

GO TO METER / GAUGE SYSTEM

OK

REPLACE VSC ACTUATOR ASSEMBLY

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: A...

A

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000OSG03IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: ABS Warning Light does not Come ON; 2015

MY Tundra [08/2014 -        ]

ABS Warning Light does not Come ON

WIRING DIAGRAM

Refer to ABS Warning Light Remains ON



.

INSPECTION PROCEDURE

NOTICE:

When replacing the VSC actuator assembly, perform zero point calibration



.

PROCEDURE

1.

INSPECT CAN COMMUNICATION SYSTEM

(a) Check if a CAN communication system DTC is output



.

Result

RESULT

PROCEED TO

DTC is not output

A

DTC is output

B

B

GO TO CAN COMMUNICATION SYSTEM

2.

PERFORM ACTIVE TEST USING TECHSTREAM (ABS WARNING LIGHT)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Select the Active Test mode and operate the ABS warning light using the Techstream.

ABS/VSC/TRAC

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: A...

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

ABS Warning Light

ABS warning light

ON / OFF

Observe combination meter

(e) Check that the ABS warning light turns on and off in the combination meter when using the

Techstream.

OK:

The ABS warning light turns on and off in accordance with the Techstream operation.

NG

GO TO METER / GAUGE SYSTEM

OK

REPLACE VSC ACTUATOR ASSEMBLY

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: A...
