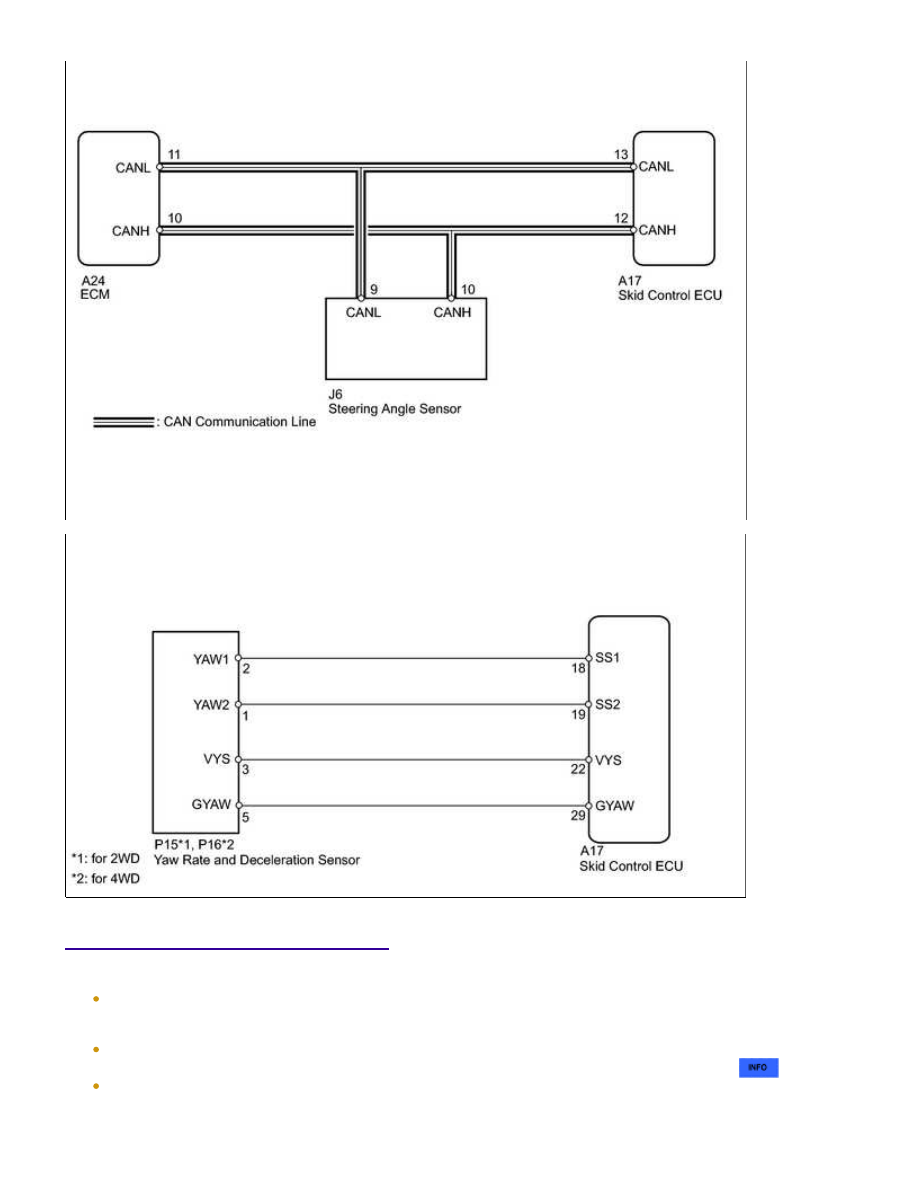

INSPECTION PROCEDURE

NOTICE:

.

When the speed sensor or the yaw rate and deceleration sensor has trouble, DTCs for the steering angle
sensor may be output even when the steering angle sensor is normal. When DTCs for the speed sensor or
yaw rate and deceleration sensor are output together with DTCs for the steering angle sensor, inspect and

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

A

repair the speed sensor and yaw rate and deceleration sensor first, and then inspect and repair the
steering angle sensor



.

When the steering angle sensor and/or yaw rate and deceleration sensor is replaced, perform zero point
calibration for the applicable sensor(s)



.

When replacing the VSC actuator assembly, perform zero point calibration



.

PROCEDURE

1.

CHECK DTC

(a) Clear the DTC



.

(b) Turn the ignition switch off.

(c) Turn the ignition switch to ON again and check that no CAN communication system DTC is output.



.

Result

RESULT

PROCEED TO

DTC (C1439/66 and/or C1445/66) output

A

DTC output (relating to CAN communication system)

B

DTC output (relating to speed sensor or yaw rate and deceleration sensor)

C

DTC not output

D

HINT:

GO TO CAN COMMUNICATION SYSTEM

C

REPAIR CIRCUITS INDICATED BY OUTPUT DTCS

D

CHECK FOR INTERMITTENT PROBLEMS (SYMPTOM

SIMULATION)

2.

PERFORM STEERING ANGLE SENSOR ZERO POINT CALIBRATION

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

NEXT

A

NEXT

(a) Drive the vehicle straight ahead at 40 km/h (25 mph) or more for at least 10 seconds.

OK:

RECONFIRM DTC

(a) Check if the same DTC is output



.

Result

RESULT

PROCEED TO

DTC is output

A

DTC is not output

B

HINT:

If the same (DTC C1439/66 and/or C1445/66) is not output again, the DTC may have been stored due to a

END

4.

REPLACE STEERING ANGLE SENSOR

(a) Replace the steering angle sensor



.

5.

PERFORM STEERING ANGLE SENSOR ZERO POINT CALIBRATION

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

NEXT

(a) Drive the vehicle straight ahead at 40 km/h (25 mph) or more for at least 10 seconds.

OK:

RECONFIRM DTC

(a) Clear the DTC



.

(b) Start the engine.

(d) Check if the same DTC is output



.

Result

RESULT

PROCEED TO

DTC is output

A

DTC is not output

B

B

END

A

REPLACE VSC ACTUATOR ASSEMBLY

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...
