Toyota Tundra (2015 year). Manual - part 256

RESULT

PROCEED TO

DTC is output

A

DTC is not output

B

B

END

A

REPLACE VSC ACTUATOR ASSEMBLY

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM0000022B3010X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C1370/73; Engine or Transmission System

Matching Error; 2015 MY Tundra [08/2014 -        ]

DTC

C1370/73 Engine or Transmission System Matching Error

DESCRIPTION

This DTC is set by the skid control ECU when the ECM is replaced with one that has different engine and

transmission information than the information stored in the skid control ECU.

This DTC is also set when the VSC actuator assembly (skid control ECU) is replaced with one that has different

engine and transmission information than the information stored in the ECM.

The ECM determines the transmission information according to whether or not there is a connection at a certain

ECM terminal and sends its stored engine and transmission information.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

C1370/73

Information relating to engine, transmission, drivetrain or

destination stored in ECM does not match information stored in

skid control ECU.

Harness or connector

VSC actuator assembly

(skid control ECU)

ECM

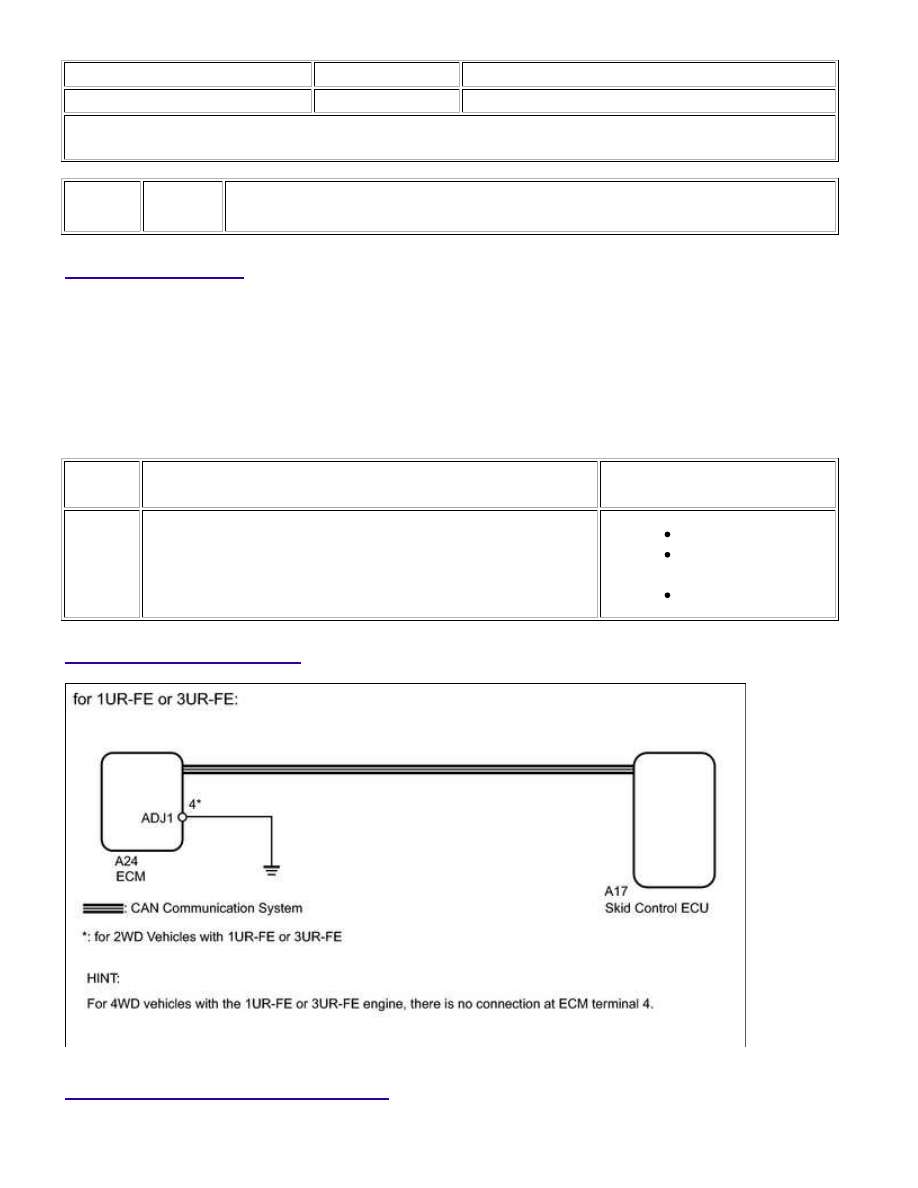

WIRING DIAGRAM

INSPECTION PROCEDURE

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

NOTICE:

When replacing the VSC actuator assembly, perform zero point calibration



.

for 1UR-FE:

If the ECM has been replaced, it is necessary to register the Vehicle Identification Number (VIN)



.

for 3UR-FE:

If the ECM has been replaced, it is necessary to register the Vehicle Identification Number (VIN)



.

for 3UR-FBE:

If the ECM has been replaced, it is necessary to register the Vehicle Identification Number (VIN)



.

PROCEDURE

1.

READ VALUE USING TECHSTREAM (ENGINE TYPE)

(a) Turn the ignition switch off.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON.

(d) Turn the Techstream on.

(e) Enter the following menus: Powertrain / Engine and ECT / Data List.

(f) According to the display on the Techstream, use the Data List.

Engine and ECT

TESTER

DISPLAY

MEASUREMENT

ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Engine Type

Engine type

Engine type information stored in currently

installed ECM displayed

-

(g) Check that the installed engine type and the engine type information stored in the ECM match by

reading the Data List.

OK:

The installed engine type and engine type information stored in the ECM match.

Result

RESULT

PROCEED TO

OK (1UR-FE, 3UR-FE)

A

OK (3UR-FBE)

B

NG

C

HINT:

If replacing the ECM, refer to the procedures below.

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

A

A

for 1UR-FE:

for 3UR-FE:
for 3UR-FBE:

B

GO TO STEP 6

C

REPLACE ECM

2.

READ VALUE USING TECHSTREAM (VEHICLE SPEC SIG 1)

(a) Turn the ignition switch off.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON.

(d) Turn the Techstream on.

(e) Enter the following menus: Powertrain / Engine and ECT / Data List.

(f) According to the display on the Techstream, use the Data List.

Engine and ECT

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL

CONDITION

DIAGNOSTIC

NOTE

Vehicle Spec Signal

1

Information indicating if vehicle is 2WD or

4WD/

ON or OFF

ON: 2WD

OFF: 4WD

-

(g) Check that the actual vehicle type and the information read from the Data List match.

Result

RESULT

PROCEED TO

Actual vehicle type and information read from Data List do not match

A

Actual vehicle type and information read from Data List match

B

B

GO TO STEP 8

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...
