OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

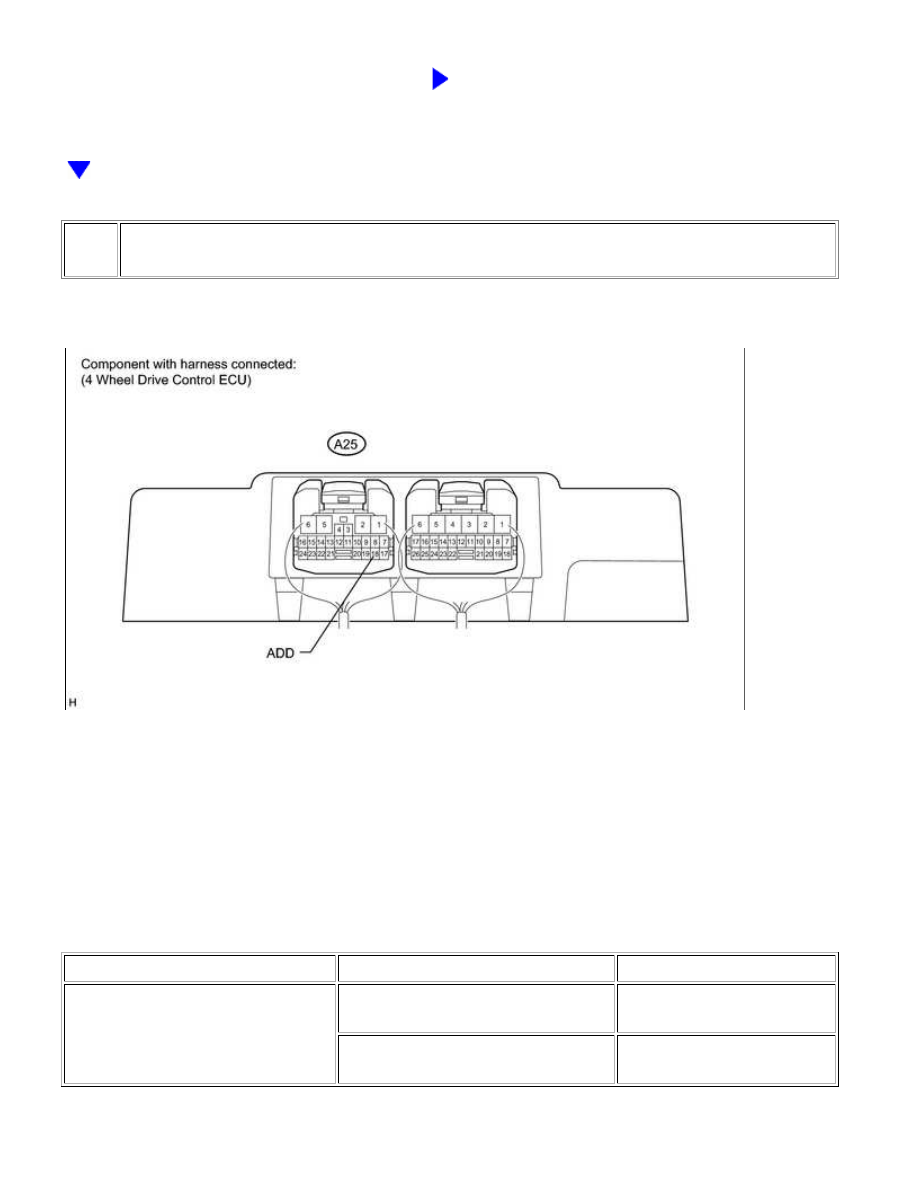

CHECK HARNESS AND CONNECTOR (4 WHEEL DRIVE CONTROL ECU - BODY GROUND)

(a) Confirm that the 4 wheel drive control ECU connector and A.D.D. actuator connectors are properly

connected.

(b) Disconnect the A25 ECU connector.

(c) Inspect the connector case and the terminal for deformation and corrosion.

OK:

No deformation or corrosion.

(d) Connect the A25 ECU connector.

(e) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A25-18 (ADD) - Body ground

4WD

(A.D.D. detection switch ON)

Below 1 Ω

2WD

(A.D.D. detection switch OFF)

10 kΩ or higher

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

RECONFIRM DTC

(a) Clear the DTC(s)



.

(b) Start the engine.

(c) Check if the same DTC(s) is output



.

Result

RESULT

PROCEED TO

DTC is output

A

DTC is not output

B

B

USE SIMULATION METHOD TO CHECK

A

REPLACE 4 WHEEL DRIVE CONTROL ECU

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000001P4B00SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C1360/61,C1281/81; Malfunction in

Comparative Master Cylinder Pressure Sensor; 2015 MY Tundra [08/2014 -        ]

DTC

C1360/61 Malfunction in Comparative Master Cylinder Pressure Sensor

DTC

C1281/81 Master Cylinder Pressure Sensor Output Malfunction (Test Mode DTC)

DESCRIPTION

The master cylinder pressure sensor is built into the VSC actuator.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

C1360/61

sensor initial check.

1.

When zero point calibration value is out of

range.

3.

Master cylinder pressure

sensor

Master cylinder pressure

sensor circuit

C1281/81 Detected only during test mode.

Master cylinder pressure

sensor

Master cylinder pressure

sensor circuit

Stop light switch circuit

Skid control ECU

Brake booster assembly

INSPECTION PROCEDURE

NOTICE:

When replacing the VSC actuator assembly, perform the zero point calibration



.

PROCEDURE

1.

CHECK BRAKE PEDAL

(a) Check if the brake pedal is spongy.

OK:

The brake pedal is normal.

NG

BLEED AIR

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

OK

A

OK

2.

PERFORM TEST MODE PROCEDURE (MASTER CYLINDER PRESSURE SENSOR)

(a) Perform the test mode procedure



.

(b) Check if the test mode procedure (master cylinder pressure sensor) is finished successfully.

Result

RESULT

PROCEED TO

The test mode procedure (master cylinder pressure sensor) is not finished successfully

A

The test mode procedure (master cylinder pressure sensor) is finished successfully

B

B

REPLACE VSC ACTUATOR ASSEMBLY

3.

INSPECT BRAKE BOOSTER ASSEMBLY

(a) Inspect the brake booster



.

NG

REPLACE BRAKE BOOSTER ASSEMBLY

4.

RECONFIRM DTC

(a) Clear the DTC



.

(b) Turn the ignition switch off.

(c) Turn the ignition switch to ON, and check if the same DTC is stored in the memory



.

Result:

RESULT

PROCEED TO

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...
