A

REPLACE VSC ACTUATOR ASSEMBLY

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM00000252G01MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C1340/47; Center Differential Lock Circuit;

2015 MY Tundra [08/2014 -        ]

DTC

C1340/47 Center Differential Lock Circuit

DESCRIPTION

The skid control ECU monitors the 2WD/4WD state from both the 4 wheel drive control ECU and the A.D.D.

detection switch.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

C1340/47

When the terminal IG1 voltage is between 10 and 14 V, there is an

open in the A.D.D. detection switch circuit or there is a transfer

mechanical malfunction for 2 seconds or more.

A.D.D. detection

switch

A.D.D. detection

switch circuit

4 wheel drive

control ECU

Transfer

Skid control ECU

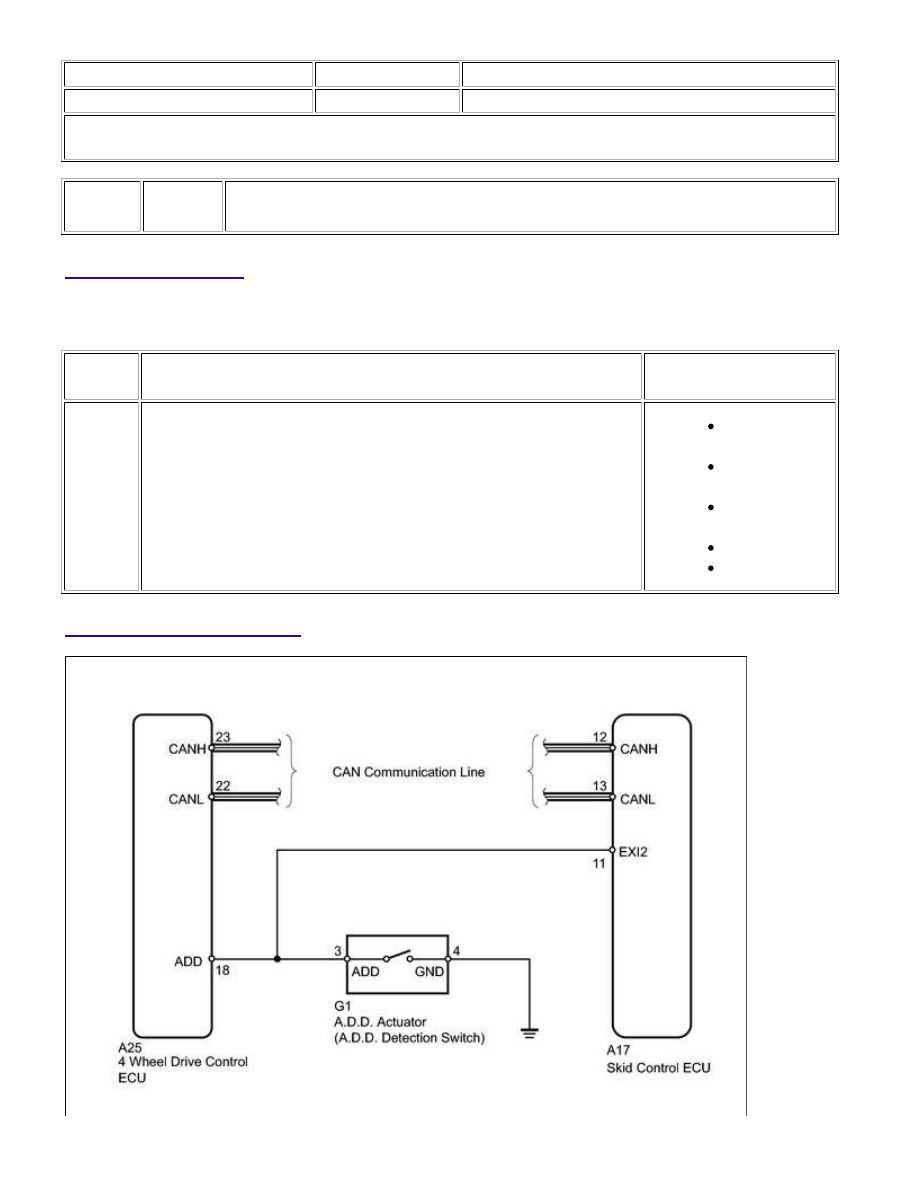

WIRING DIAGRAM

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

INSPECTION PROCEDURE

NOTICE:

When replacing the VSC actuator assembly, perform zero point calibration



.

HINT:

If the transfer shift actuator cannot change from 2WD to 4WD or 4WD to 2WD, inspect and repair the

touch select 2-4 and high-low system first.

PROCEDURE

1.

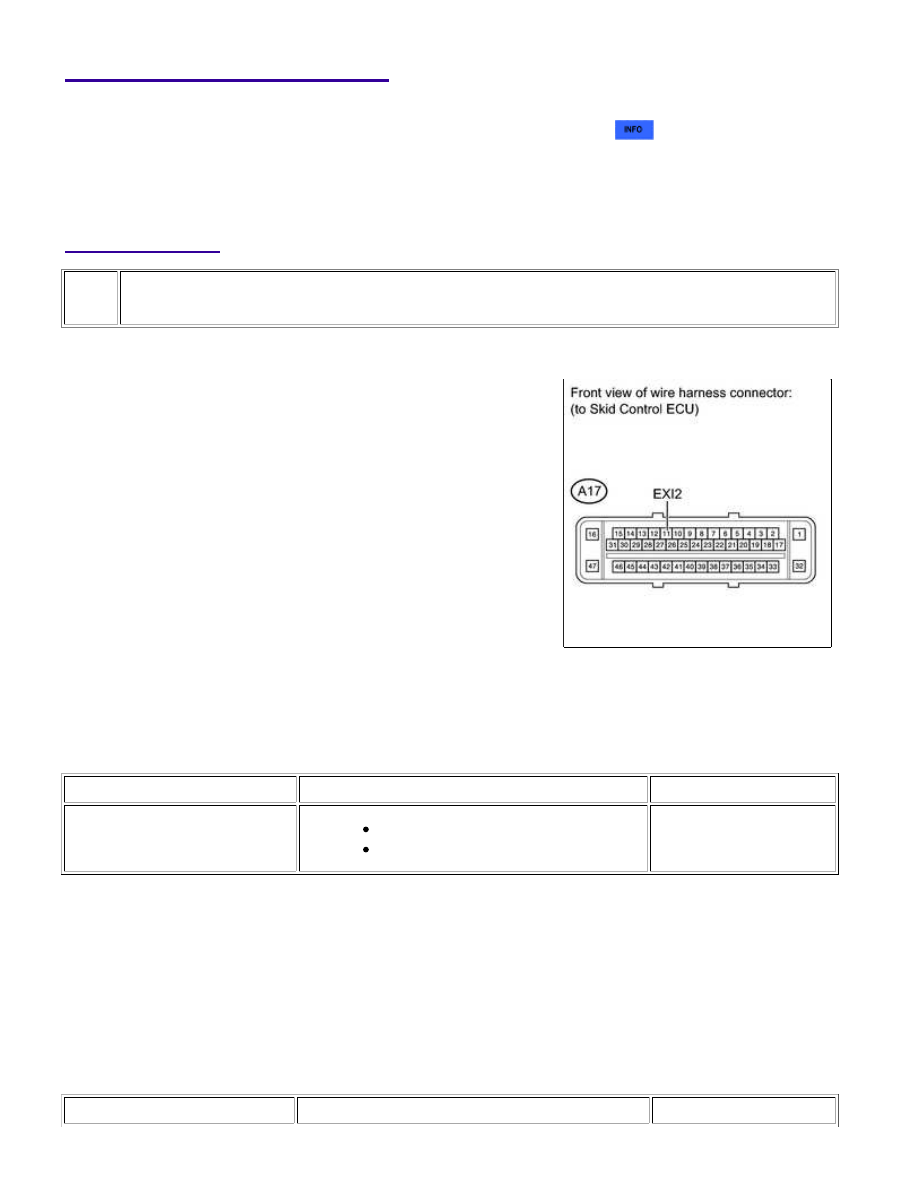

INSPECT SKID CONTROL ECU (EXI2 TERMINAL)

(a) Set the vehicle in 4WD state using the A.D.D. detection switch.

(b) Disconnect the A17 ECU connector.

(c) Turn the ignition switch to ON.

(d) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A17-11 (EXI2) - Body ground

Ignition switch ON

4WD (A.D.D. detection switch ON)

Below 1.5 V

(e) Connect the A17 ECU connector.

(f) Set the vehicle in 2WD state using the A.D.D. detection switch.

(g) Disconnect the A17 ECU connector.

(h) Turn the ignition switch to ON.

(i) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A17-11 (EXI2) - Body ground

Ignition switch ON

2WD (A.D.D. detection switch OFF)

10 to 14 V

NG

GO TO STEP 2

OK

REPLACE VSC ACTUATOR ASSEMBLY

2.

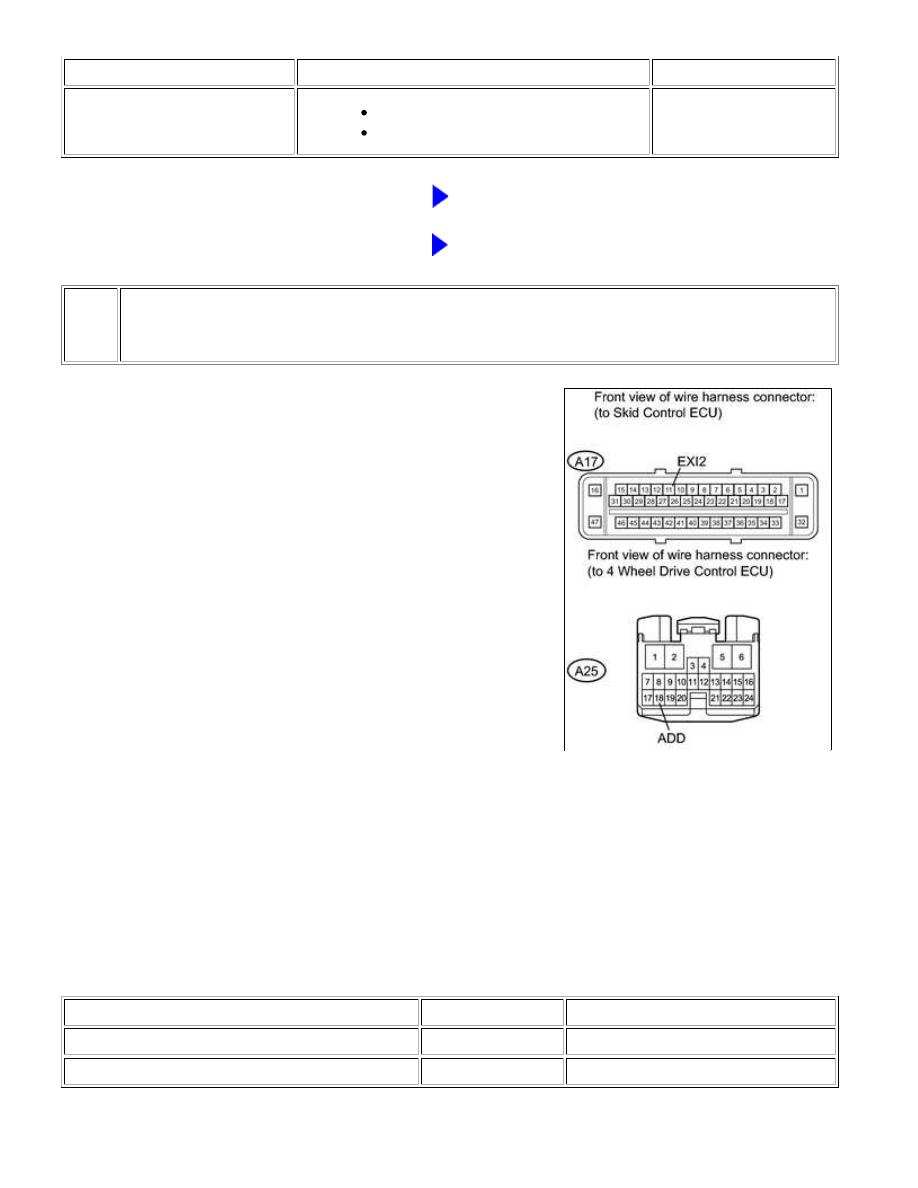

CHECK HARNESS AND CONNECTOR (SKID CONTROL ECU - 4 WHEEL DRIVE CONTROL
ECU)

(a) Confirm that the skid control ECU connector and 4 wheel drive

control ECU connector are properly connected.

(b) Disconnect the A17 and A25 ECU connectors.

(c) Disconnect the G1 A.D.D. actuator connector.

(d) Inspect both the connector case and the terminal for deformation and corrosion.

OK:

No deformation or corrosion.

(e) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A17-11 (EXI2) - A25-18 (ADD)

Always

Below 1 Ω

A17-11 (EXI2) - Body ground

Always

10 kΩ or higher
