6.6 C

Doc ID: RM000001EFD03AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: U0073/94,U0100/65,U0114/27,U0123

/62,U0124/69,U0126/63; Control Module Communication Bus OFF; 2015 MY Tundra [08/2014 -        ]

DTC

U0073/94 Control Module Communication Bus OFF

DTC

U0100/65 Lost Communication with ECM / PCM

DTC

U0114/27 Lost Communication with 4-Wheel Drive Clutch Control Module

DTC

U0123/62 Lost Communication with Yaw Rate Sensor Module

DTC

U0124/69 Deceleration Sensor Communication Circuit Malfunction

DTC

U0126/63 Lost Communication with Steering Angle Sensor Module

DESCRIPTION

The skid control ECU exchanges signals with the ECM, steering angle sensor, yaw rate and deceleration sensor,

power steering ECU, main body ECU and combination meter via CAN communication.

DTC

CODE

DTC DETECTION CONDITIONS

TROUBLE AREA

U0073/94 Bus off conditions continue for approximately 0.8 seconds.

CAN communication system

U0100/65 CAN signal from ECM is lost or malfunctioning for 1.2 seconds.

CAN communication system

U0114/27

CAN signal from 4WD control ECU is lost or malfunctioning for

1.2 seconds.

CAN communication

system

4WD control ECU

U0123/62

Supplied voltage normal (9.7 V or more), skid control ECU

receives no yaw rate sensor data for 0.1 seconds.

CAN communication

system

Yaw rate and

deceleration sensor

U0124/69

Supplied voltage normal (9.7 V or more), skid control ECU

receives no yaw rate sensor data for 0.1 seconds.

CAN communication

system

Yaw rate and

deceleration sensor

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: U...

INSPECTION PROCEDURE

PROCEDURE

1.

RECONFIRM DTC

(a) Clear the DTC(s)



.

(b) Check if the same DTC(s) is output



.

Result

RESULT

PROCEED TO

DTC is output

A

DTC is not output

B

B

USE SIMULATION METHOD TO CHECK

A

GO TO CAN COMMUNICATION SYSTEM

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: U...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000OSE03BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: ABS Warning Light Remains ON; 2015 MY

Tundra [08/2014 -        ]

ABS Warning Light Remains ON

DESCRIPTION

1.

There is a malfunction in the skid control ECU internal circuit.

2.

There is an open or short in the CAN communication line between the combination meter and the skid

control ECU.

3.

HINT:

The Techstream cannot be used when there is a malfunction in the skid control ECU.

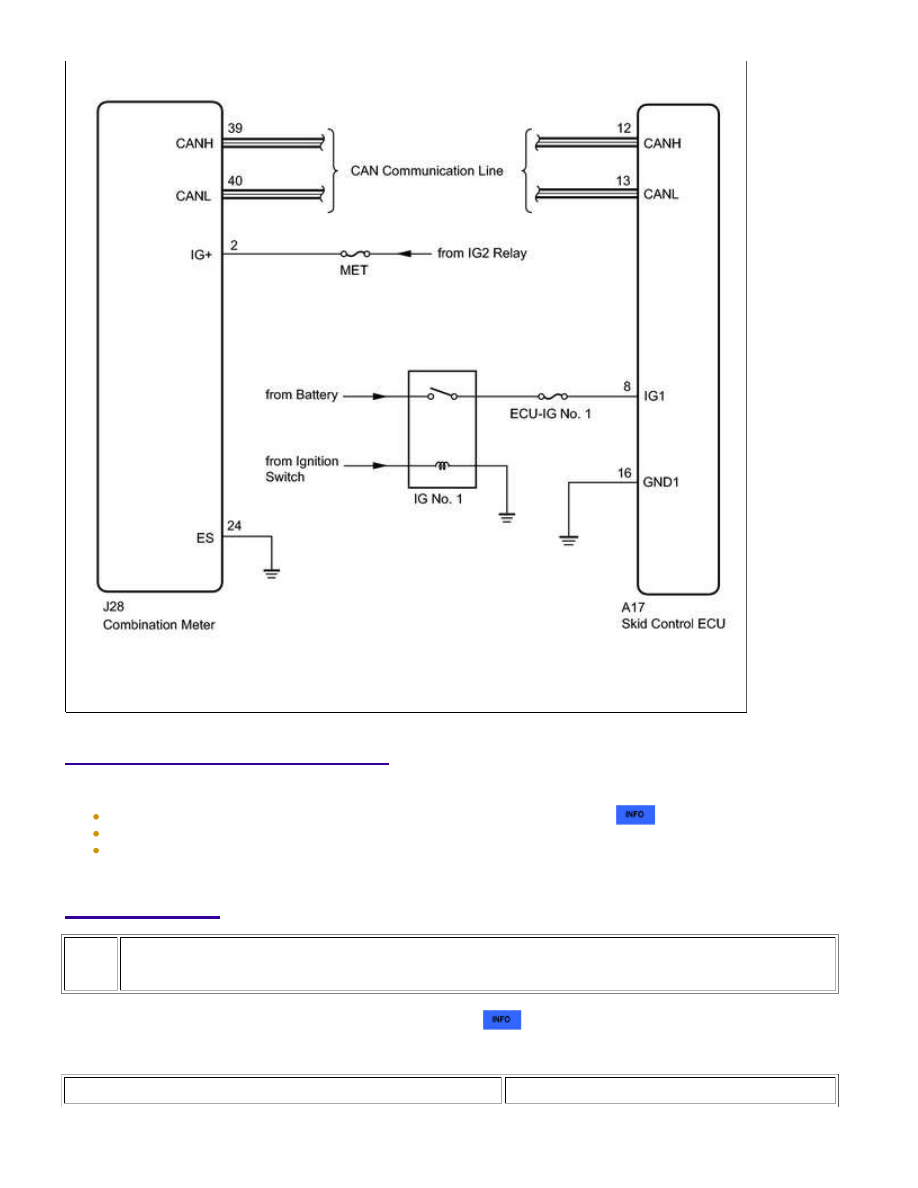

WIRING DIAGRAM

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: A...

INSPECTION PROCEDURE

NOTICE:

When replacing the VSC actuator assembly, perform zero point calibration



.

Make sure the skid control ECU is not in test mode before proceeding.
Before using these procedures, first check other DTCs which may cause the ABS warning light to remain
on.

PROCEDURE

1.

INSPECT CAN COMMUNICATION SYSTEM

(a) Check if a CAN communication system DTC is output



.

Result

RESULT

PROCEED TO
