Toyota Tundra (2015 year). Manual - part 261

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000001CGN03HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: Brake Warning Light Remains ON; 2015 MY

Tundra [08/2014 -        ]

Brake Warning Light Remains ON

DESCRIPTION

1.

The brake fluid level is insufficient.

2.

The parking brake is applied.

3.

The EBD system is malfunctioning.

4.

The booster vacuum pressure is abnormal.

5.

The pedal stroke sensor is malfunctioning.

6.

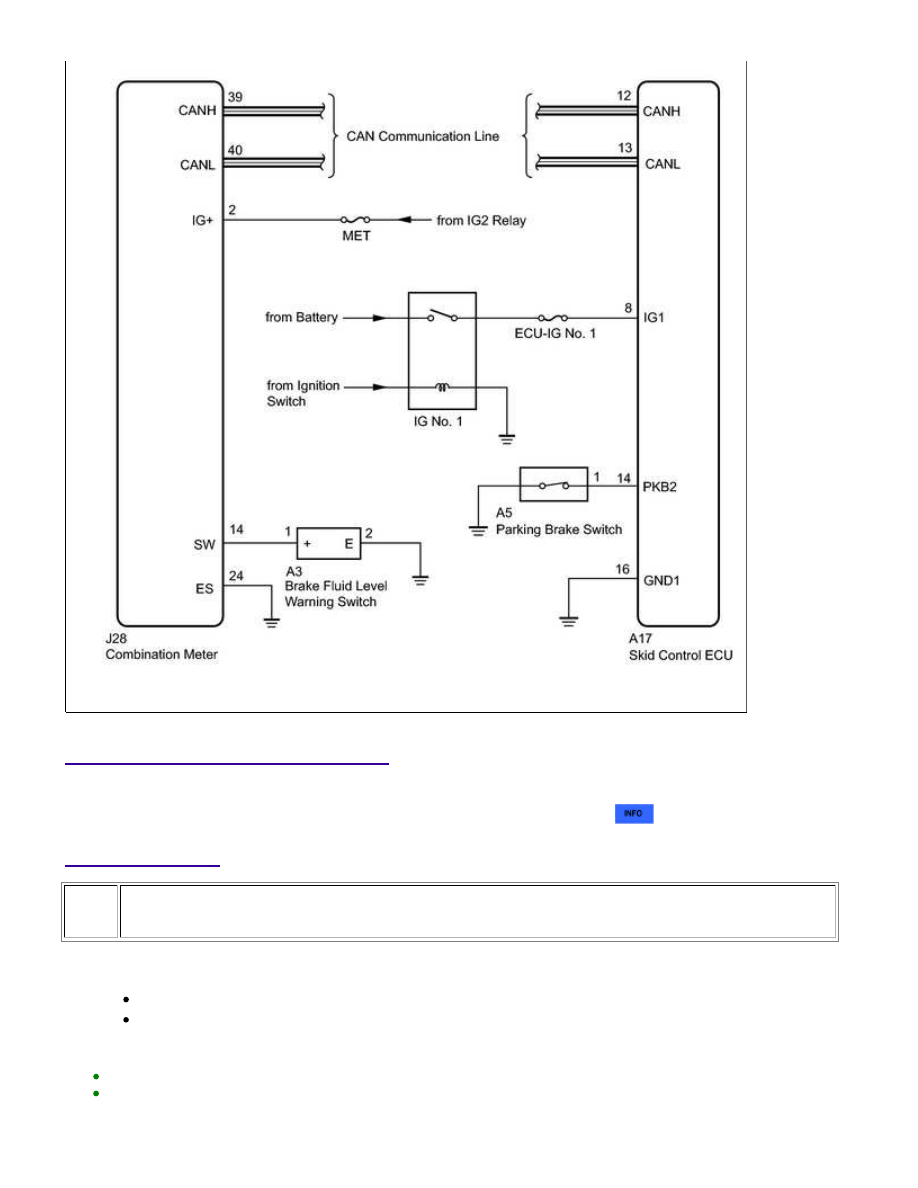

WIRING DIAGRAM

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: Br...

INSPECTION PROCEDURE

NOTICE:

When replacing the VSC actuator assembly, perform zero point calibration



.

PROCEDURE

1.

PREPARE FOR INSPECTION

The parking brake is released.

HINT:

When the ABS warning light remains illuminated, repair the malfunction in the ABS system first.
When the SLIP indicator light remains illuminated, repair the malfunction in the VSC system first.

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: Br...

NEXT

A

A

2.

CHECK DTC

(a) Check if any ABS DTCs are output



.

Result

RESULT

PROCEED TO

DTC is not output

A

DTC is output

B

B

REPAIR CIRCUITS INDICATED BY OUTPUT DTCS

3.

INSPECT CAN COMMUNICATION SYSTEM

(a) Check if a CAN communication system DTC is output



.

Result

RESULT

PROCEED TO

DTC is not output

A

DTC is output

B

B

GO TO CAN COMMUNICATION SYSTEM

4.

CHECK CONNECTOR CONNECTION CONDITION

(a) Check if the skid control ECU connector is connected securely.

OK:

The connector is connected securely.

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: Br...

OK

OK

NG

CONNECT CONNECTOR CORRECTLY

5.

CHECK PARKING BRAKE SWITCH ASSEMBLY

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Select Data List mode and check the parking brake switch using the Techstream.

ABS/VSC/TRAC

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Parking Brake SW

Parking brake switch / ON or OFF

ON: Parking brake applied

OFF: Parking brake released

-

(e) Check that ON and OFF are properly indicated on the Techstream display when the parking brake

lever is operated.

OK:

Techstream display changes in accordance with the parking brake lever operation.

NG

GO TO STEP 9

6.

INSPECT BRAKE FLUID LEVEL WARNING SWITCH

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: Br...
