(a) Install the exhaust pipe assembly



.

18. INSTALL GENERATOR ASSEMBLY

19. CONNECT VANE PUMP ASSEMBLY

20. CONNECT COOLER COMPRESSOR ASSEMBLY

21. CONNECT WIRE HARNESS AND HOSE

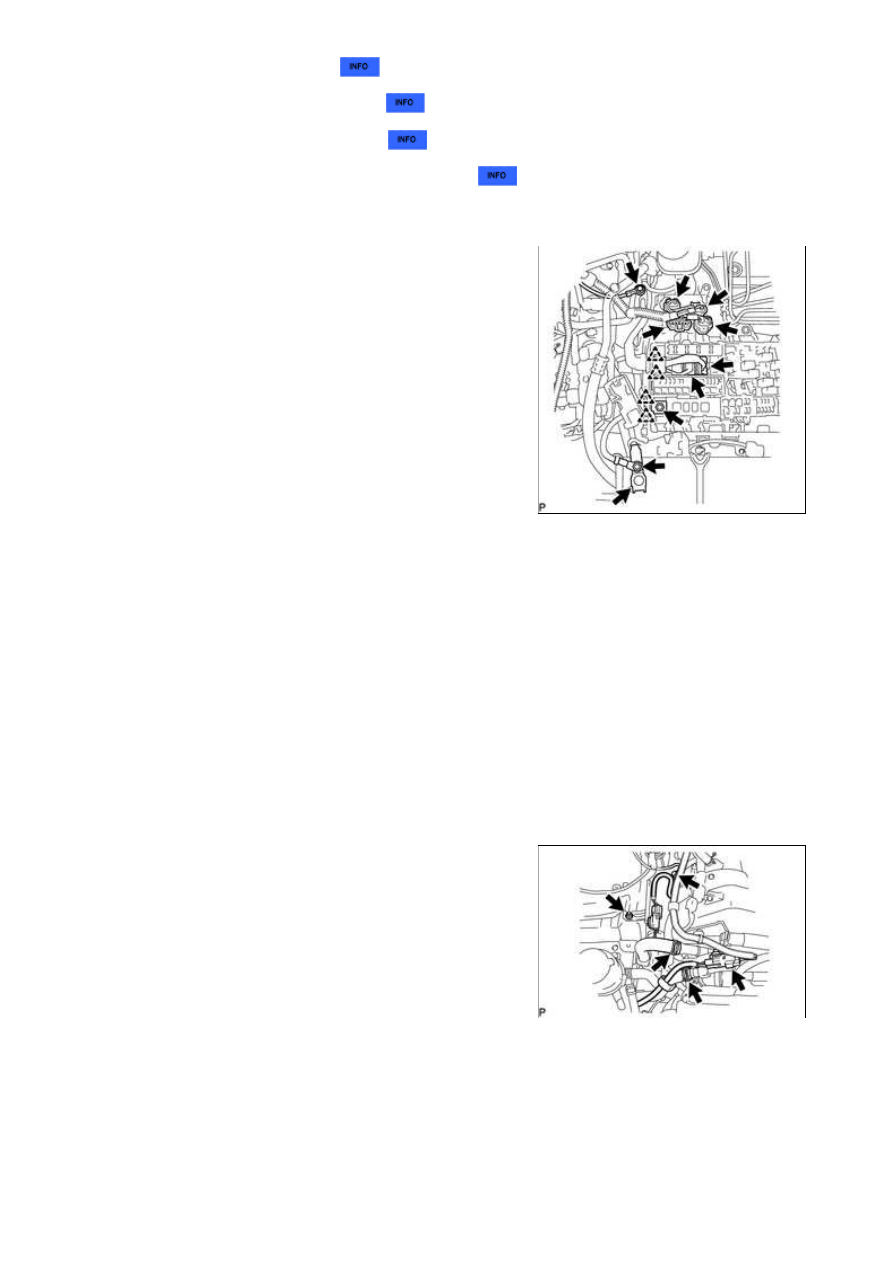

(a) Connect the 2 connectors and 2 clips to the engine room

junction block.

(b) Install the engine wire with the nut. Then connect the 2 clips.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(c) Connect the 4 air injection control driver connectors.

(d) Install the ground wire with the bolt.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

(e) Connect the cable to the positive (+) battery terminal.

(f) Install the wire to the positive (+) battery cable with the nut.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

(g) Connect the 2 air injection system hoses.

(h) Install the ground wire with the bolt.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

(i) Connect the 2 air pump connectors and install the connector bracket with the nut.

Torque:

6.0 N·m {61 kgf·cm, 53in·lbf}

3UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: INSTALL...

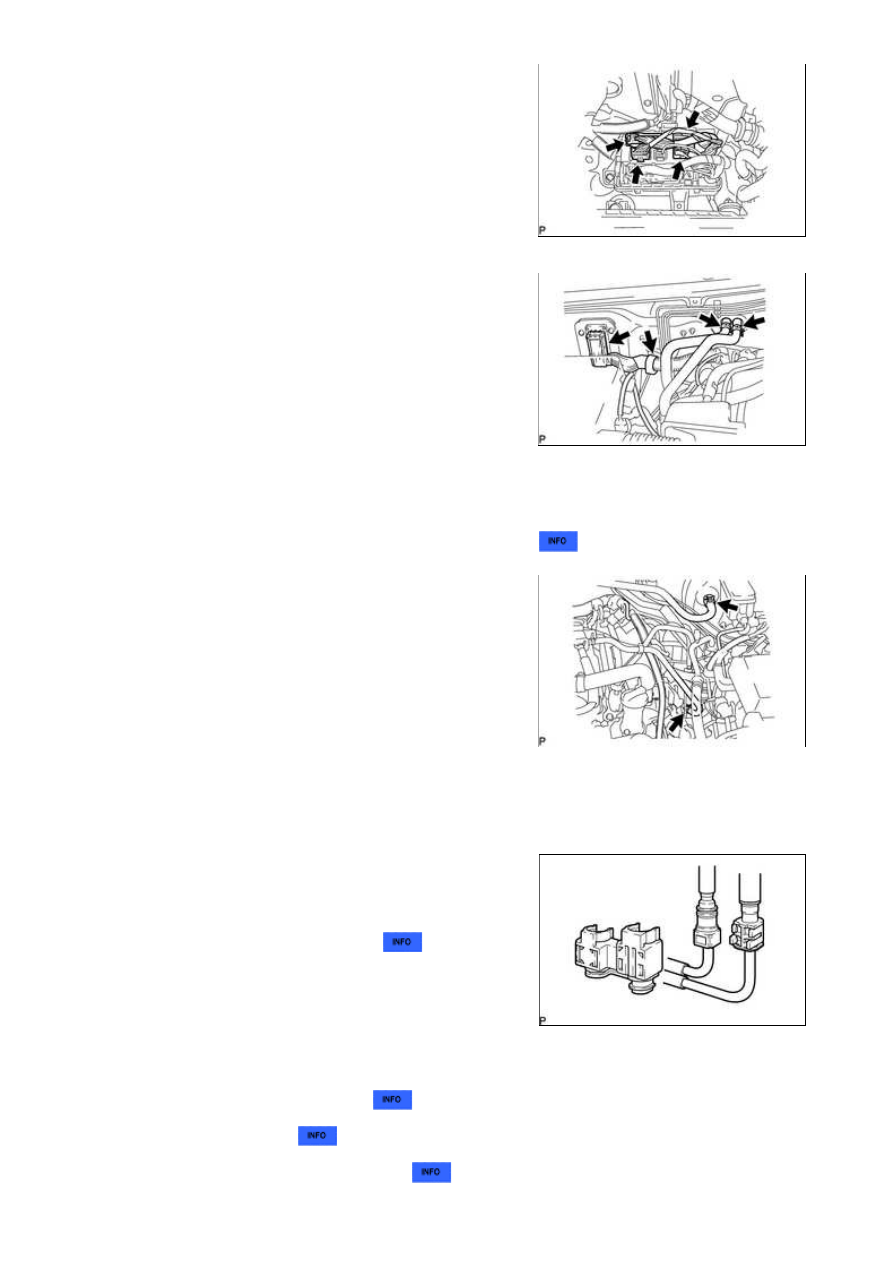

(j) Connect the 4 connectors to the connector holder block.

(k) Connect the heater hoses.

(l) Connect the ECM connector and clamp.

HINT:

Refer to the following procedures to connect the ECM connector



.

(m) Connect the union to check valve hose.

(n) Connect the purge line hose.

22. CONNECT FUEL MAIN AND RETURN HOSE

(a) Connect the fuel main and return hoses



.

(b) Install the fuel pipe clamp.

23. INSTALL RADIATOR ASSEMBLY

24. INSTALL FAN SHROUD

25. INSTALL FAN & GENERATOR V BELT

3UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: INSTALL...

26. INSTALL RADIATOR SIDE DEFLECTOR LH

27. INSTALL RADIATOR SIDE DEFLECTOR RH

28. INSTALL RADIATOR GRILLE SUB-ASSEMBLY

29. INSTALL OUTLET RADIATOR HOSE

30. INSTALL INLET RADIATOR HOSE

31. INSTALL AIR CLEANER ASSEMBLY

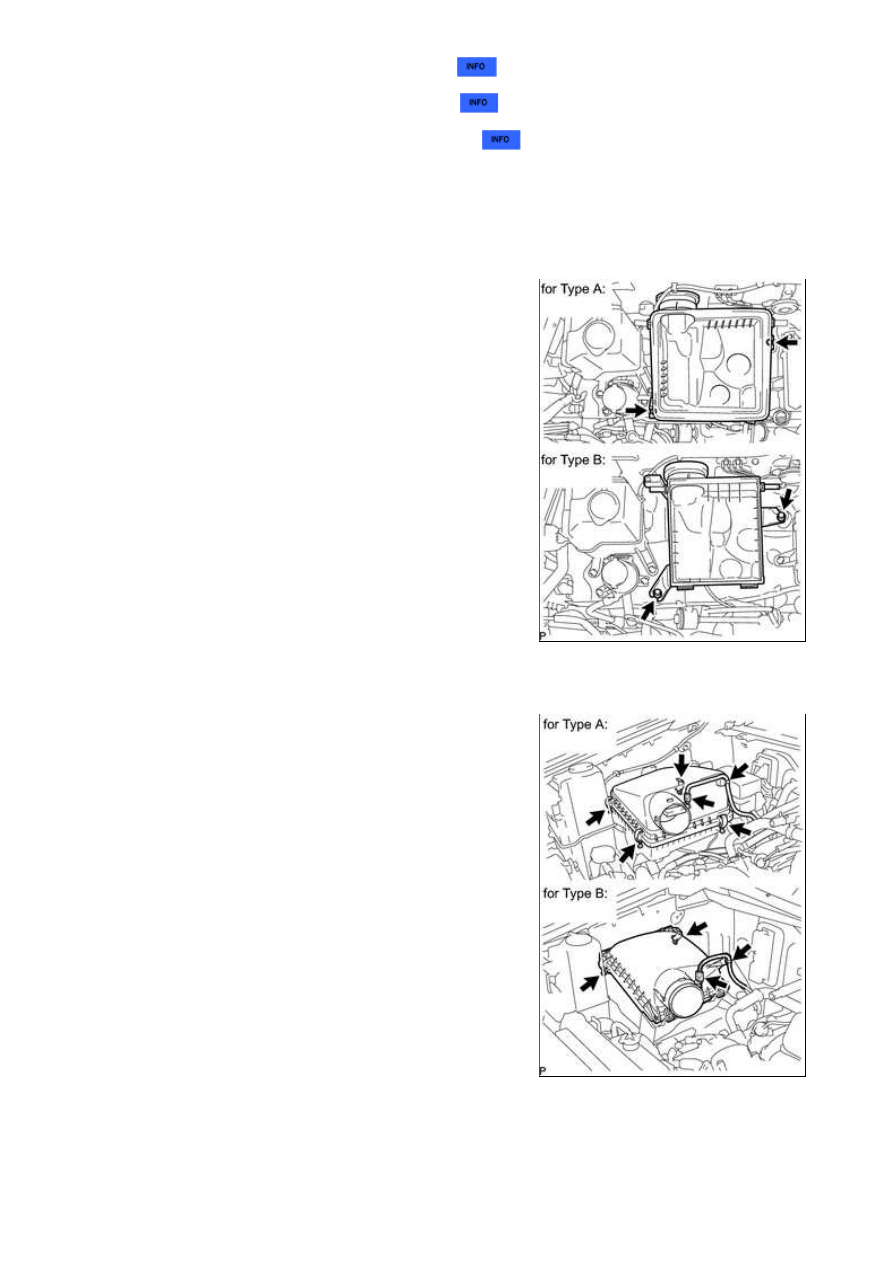

(a) Install the air cleaner case with the 2 bolts.

Torque:

5.0 N·m {51 kgf·cm, 44in·lbf}

(b) Install the air cleaner element onto the air cleaner case.

(c) Install the air cleaner cap.

(1) for Type A:

Install the air cleaner cap and fasten the 4 hook clamps.

(2) for Type B:

Install the air cleaner cap and fasten the 2 hook clamps.

(3) Connect the MAF meter connector.

(4) Attach the wire harness clamp.

32. INSTALL AIR CLEANER HOSE ASSEMBLY

3UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: INSTALL...

(a) Install the air cleaner hose with the 2 clamps.

Torque:

4.0 N·m {41 kgf·cm, 35in·lbf}

(b) Connect the vacuum hose.

(c) Connect the ventilation hose.

33. ADD ENGINE OIL

34. ADD ENGINE COOLANT

35. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

36. INSPECT FOR OIL LEAK

(a) Inspect for engine oil leak



.

37. INSPECT FOR COOLANT LEAK

38. INSPECT FOR EXHAUST GAS LEAK

39. INSPECT FOR FUEL LEAK

40. INSPECT SHIFT LEVER POSITION

(a) for Column shift:

Refer to the following procedures



.

(b) for Floor shift:

Refer to the following procedures



.

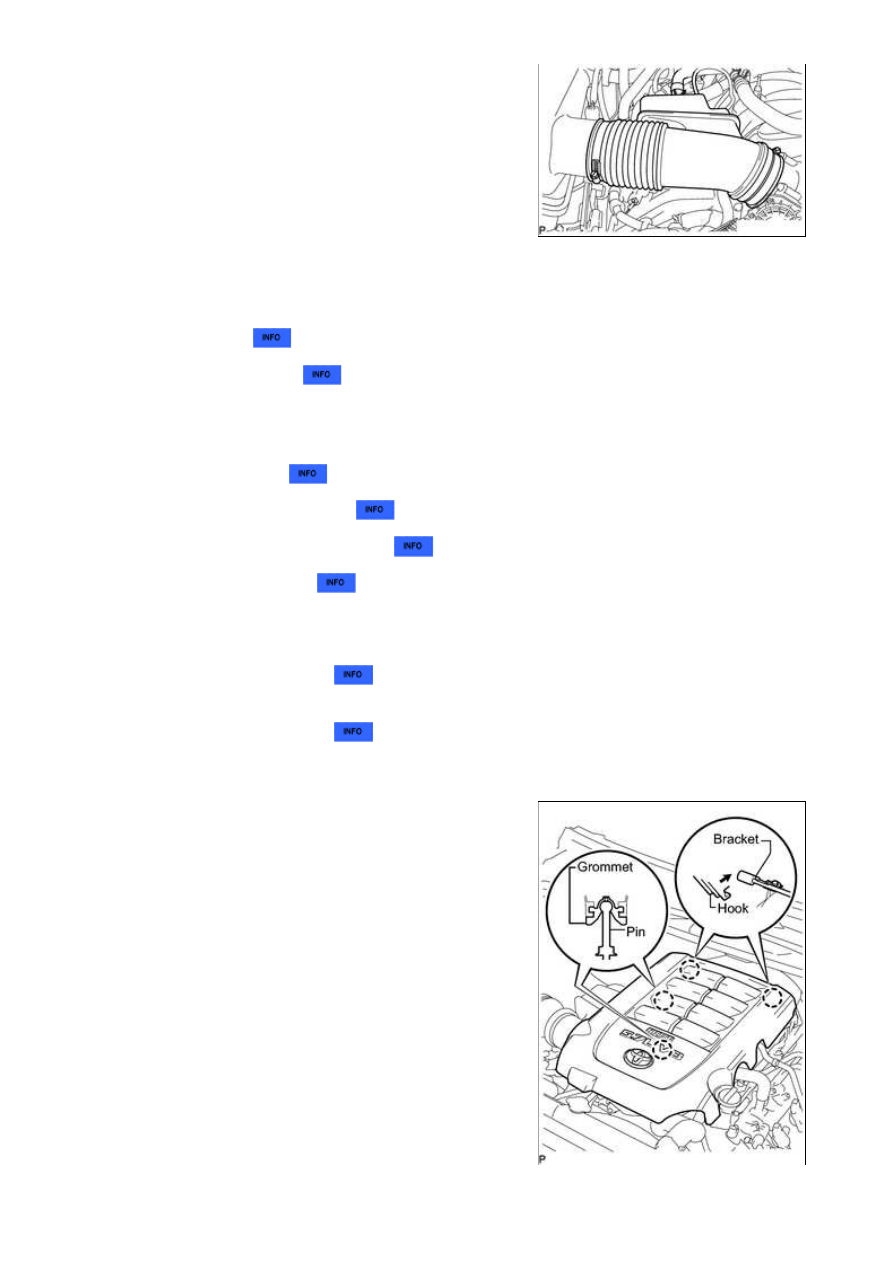

41. INSTALL V-BANK COVER SUB-ASSEMBLY

(a) Attach the 2 V-bank cover hooks to the bracket. Then align

the 2 V-bank cover grommets with the 2 pins, and press

down on the V-bank cover to attach the pins.

3UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: INSTALL...
