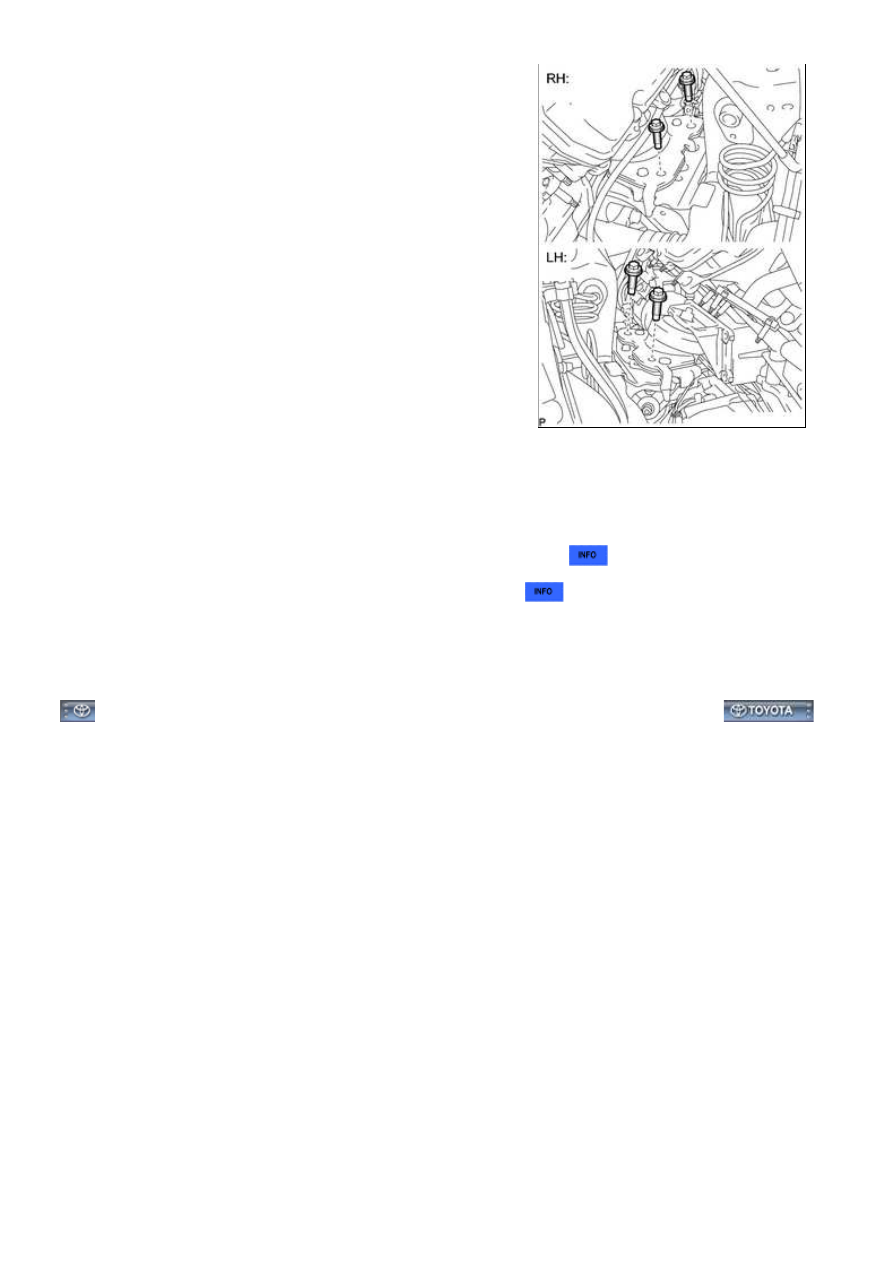

(c) Remove the 4 engine mounting insulator bolts.

(d) Lift the engine out from the vehicle slowly and carefully.

NOTICE:

41. REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY LH

42. INSTALL ENGINE ON ENGINE STAND

(a) Install the engine onto an engine stand with the bolts.

(b) Remove the 2 bolts and 2 engine hangers.

3UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: REMOVAL...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031RQ021X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Perform "Inspection After Repairs" after replacing the engine assembly, cylinder head sub-assembly RH,

cylinder head sub-assembly LH, No. 1 camshaft sub-assembly, No. 2 camshaft sub-assembly, No. 3
camshaft sub-assembly, No. 4 camshaft sub-assembly, camshaft timing gear RH, camshaft timing gear

LH, camshaft timing exhaust gear RH, camshaft timing exhaust gear LH, piston or piston ring



.

1. REMOVE ENGINE STAND

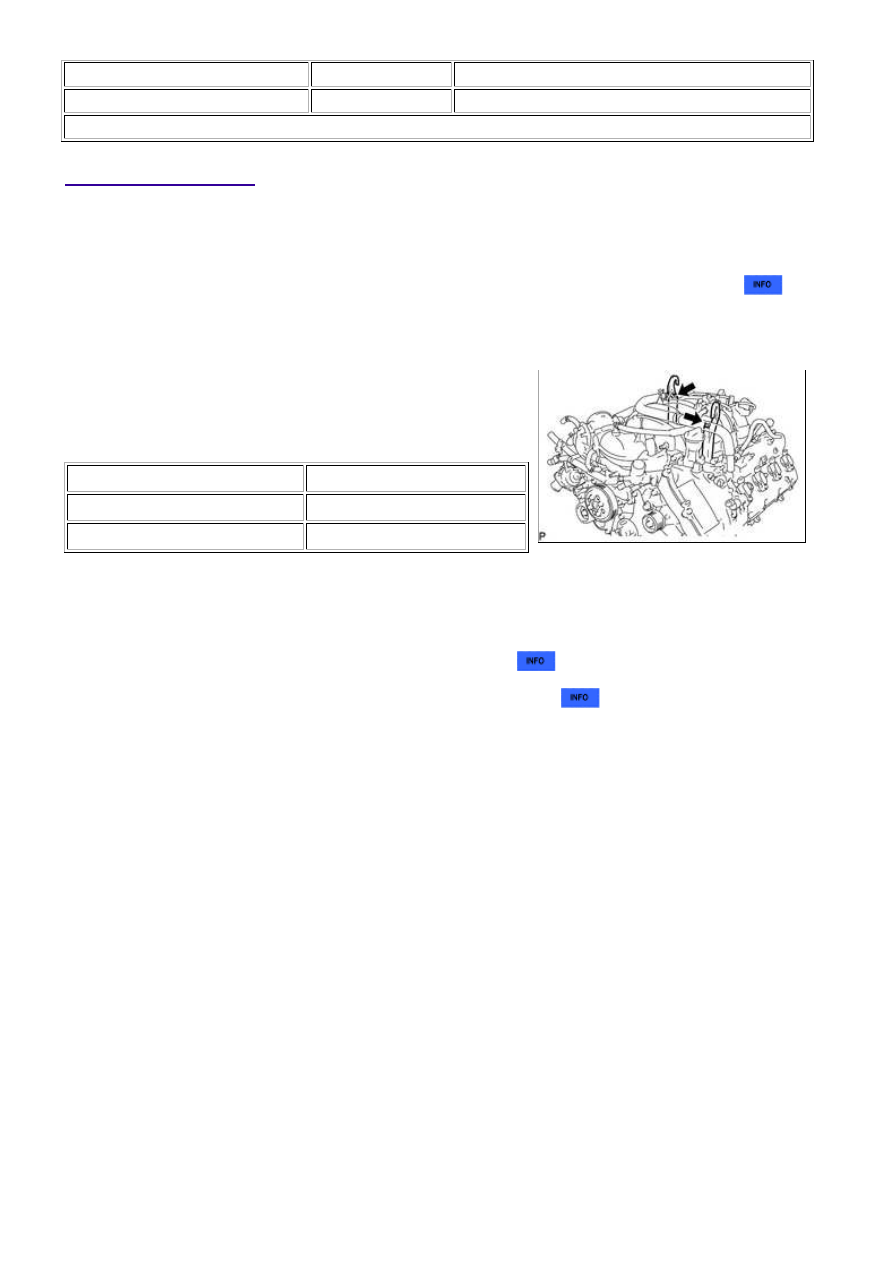

(a) Install the 2 engine hangers with the 2 bolts as shown in the

illustration.

Torque:

43 N·m {438 kgf·cm, 32ft·lbf}

ITEM

PART NO.

Engine hanger

12281-38150

Bolt

90119-A0166

(b) Attach an engine sling device and hang the engine with a chain block.

(c) Remove the bolts and engine assembly from the engine stand.

2. INSTALL EXHAUST MANIFOLD SUB-ASSEMBLY LH

3. INSTALL NO. 2 EXHAUST MANIFOLD HEAT INSULATOR

4. INSTALL ENGINE ASSEMBLY

(a) Slowly lower the engine assembly into the engine compartment.

NOTICE:

3UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: INSTALL...

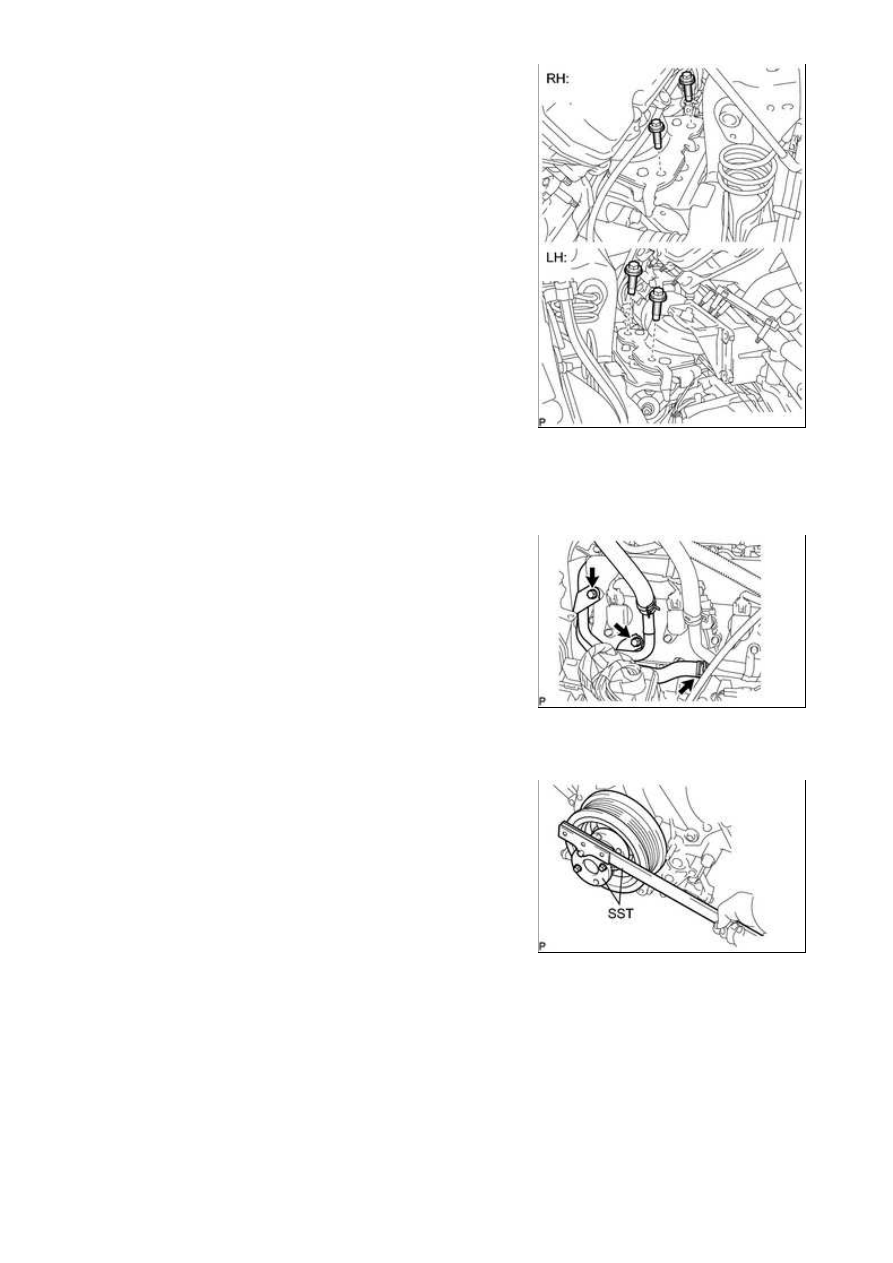

(c) Install the 4 engine mounting insulator bolts.

Torque:

79 N·m {806 kgf·cm, 58ft·lbf}

(d) Remove the 2 bolts and 2 engine hangers.

5. INSTALL NO. 1 WATER BY-PASS PIPE

(a) Connect the hose and install the water by-pass pipe with the

2 bolts.

Torque:

18 N·m {184 kgf·cm, 13ft·lbf}

6. INSTALL DRIVE PLATE AND RING GEAR SUB-ASSEMBLY

(a) Using SST, hold the crankshaft.

SST: 09213-70011

SST: 09330-00021

(b) Install the crankshaft angle sensor plate, drive gear and rear drive plate spacer to the crankshaft.

3UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: INSTALL...

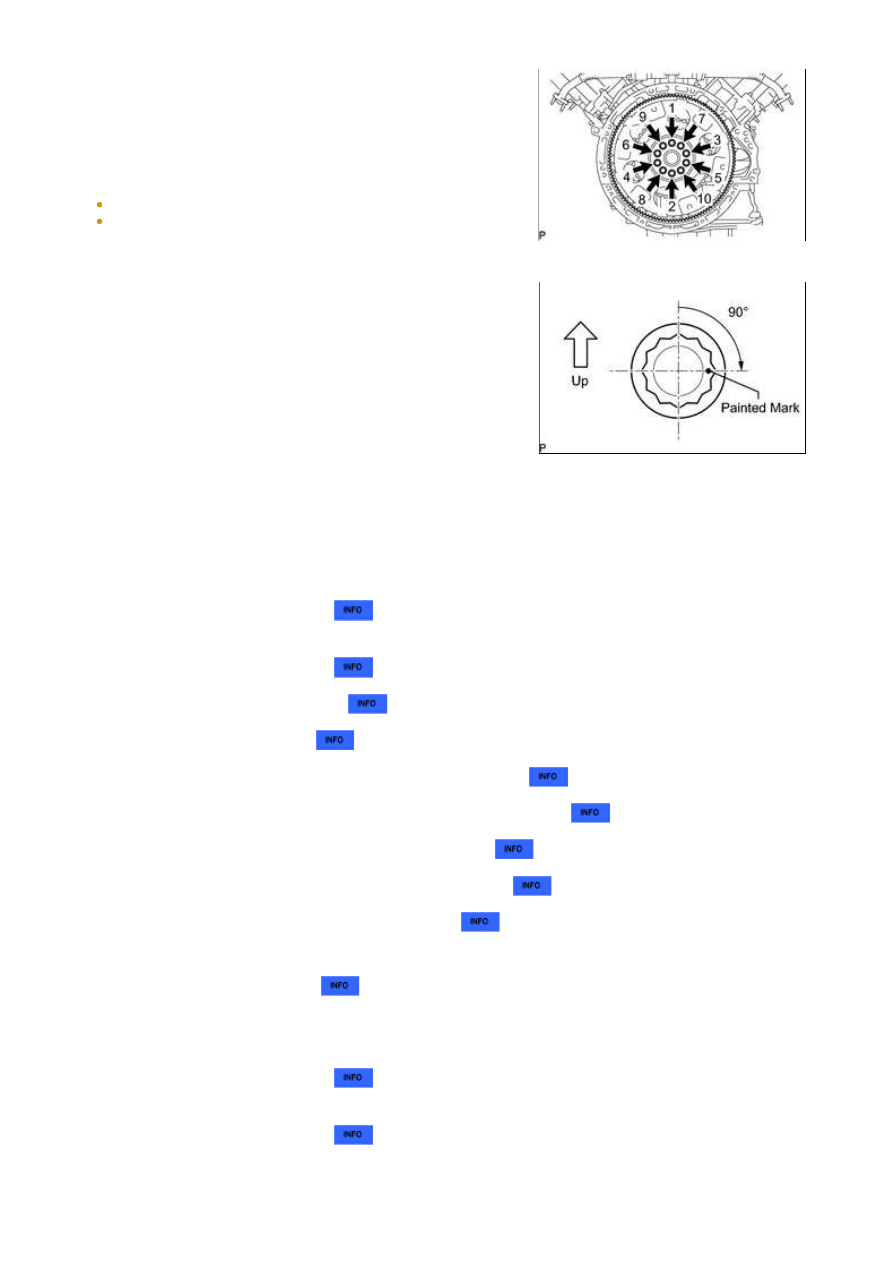

(c) Install and uniformly tighten 10 new bolts in the sequence

shown in the illustration.

Torque:

30 N·m {301 kgf·cm, 22ft·lbf}

NOTICE:

Do not reuse the flywheel installation bolts.
Do not strike or damage the flywheel installation bolts. Be
sure to handle them carefully.

(f) Check that the painted marks are now at a 90° angle to the upside.

7. INSTALL AUTOMATIC TRANSMISSION ASSEMBLY

(a) for 2WD:

Refer to the following procedures



.

(b) for 4WD:

Refer to the following procedures



.

8. INSTALL STARTER ASSEMBLY

9. INSTALL STARTER COVER

10. INSTALL EXHAUST MANIFOLD SUB-ASSEMBLY RH

11. INSTALL NO. 1 EXHAUST MANIFOLD HEAT INSULATOR

12. INSTALL ENGINE OIL LEVEL DIPSTICK GUIDE

13. INSTALL FRONT FENDER APRON SEAL REAR RH

14. INSTALL FRONT FENDER APRON SEAL RH

15. INSTALL FRONT PROPELLER SHAFT ASSEMBLY (for 4WD)

(a) Install the front propeller shaft



.

16. INSTALL PROPELLER SHAFT ASSEMBLY

(a) for 2WD:

Refer to the following procedures



.

(b) for 4WD:

Refer to the following procedures



.

17. INSTALL EXHAUST PIPE ASSEMBLY

3UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: INSTALL...
