Toyota Tundra (2015 year). Manual - part 2561

(b) Remove the air cleaner element.

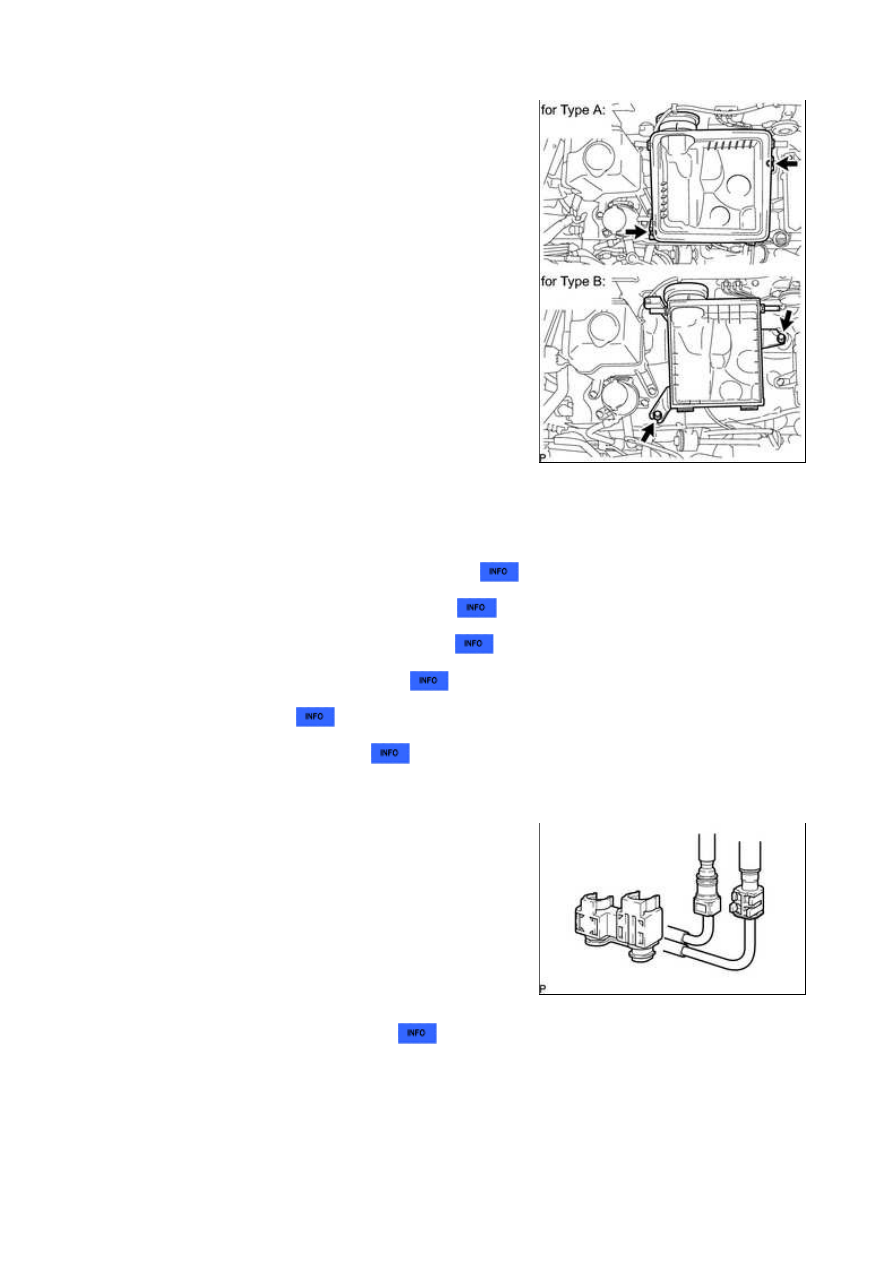

(c) Remove the 2 bolts and air cleaner case.

13. REMOVE INLET RADIATOR HOSE

14. REMOVE OUTLET RADIATOR HOSE

15. REMOVE RADIATOR GRILLE SUB-ASSEMBLY

16. REMOVE RADIATOR SIDE DEFLECTOR RH

17. REMOVE RADIATOR SIDE DEFLECTOR LH

18. REMOVE FAN & GENERATOR V BELT

19. REMOVE FAN SHROUD

20. REMOVE RADIATOR ASSEMBLY

21. DISCONNECT FUEL MAIN AND RETURN HOSE

(a) Remove the fuel pipe clamp.

(b) Disconnect the fuel main and return hoses



.

22. DISCONNECT WIRE HARNESS AND HOSE

3UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: REMOVAL...

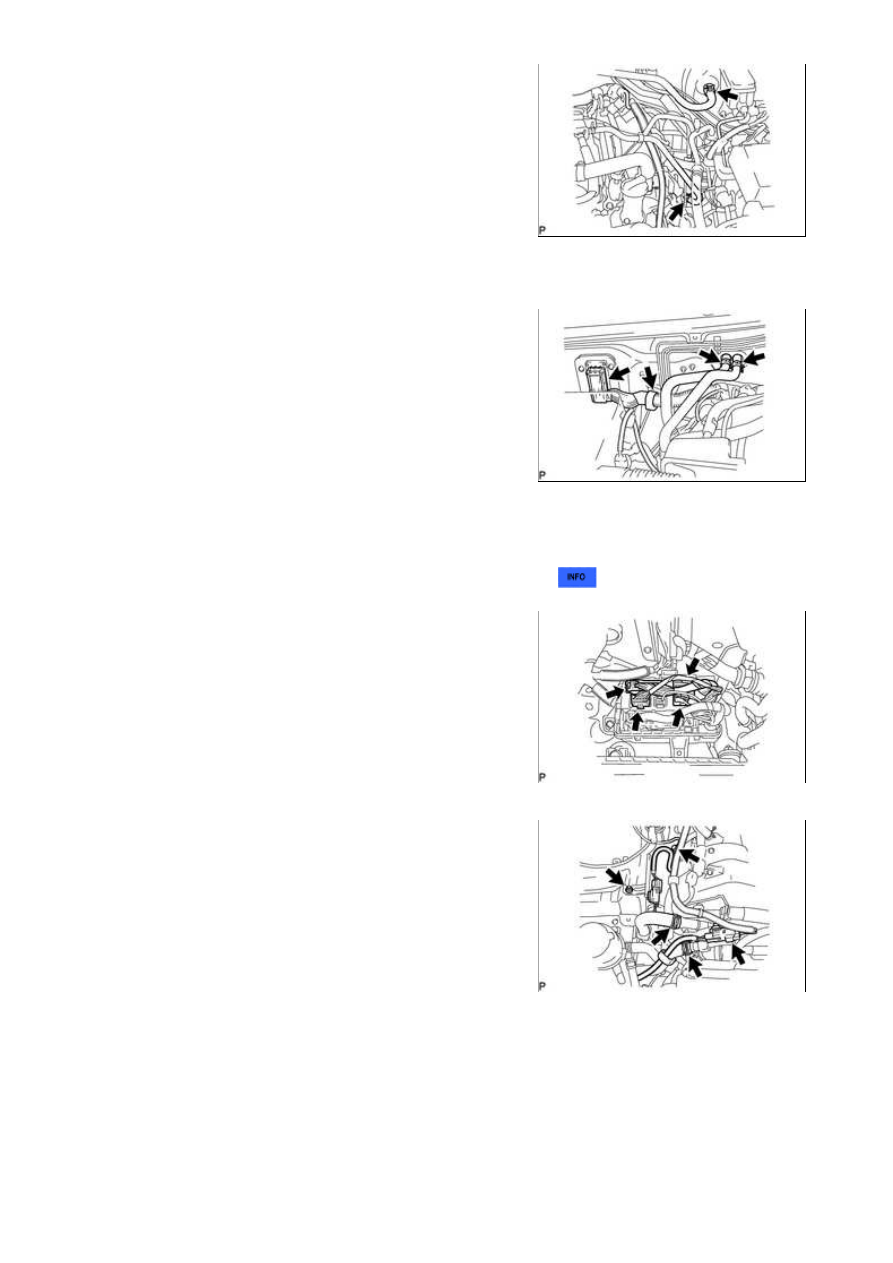

(a) Disconnect the union to check valve hose.

(b) Disconnect the purge line hose.

(c) Disconnect the heater hoses.

(d) Disconnect the clamp and ECM connector.

HINT:

Refer to the following procedures to disconnect the ECM connector



.

(e) Disconnect the 4 connectors from the connector holder block.

(f) Remove the nut and connector bracket and disconnect the 2

air pump connectors.

(g) Remove the bolt and disconnect the ground wire.

(h) Disconnect the 2 air injection system hoses.

3UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: REMOVAL...

(i) Remove the nut and disconnect the wire from the positive (+)

battery cable.

(j) Disconnect the cable from the positive (+) battery terminal.

(k) Remove the bolt and disconnect the ground wire.

(l) Disconnect the 4 air injection control driver connectors.

(m) Remove the nut and disconnect the wire and 2 clips from the engine room junction block.

(n) Disconnect the 2 connectors and 2 clips from the engine room junction block.

23. DISCONNECT COOLER COMPRESSOR ASSEMBLY

24. DISCONNECT VANE PUMP ASSEMBLY

25. REMOVE GENERATOR ASSEMBLY

26. REMOVE EXHAUST PIPE ASSEMBLY

(a) Remove the exhaust pipe assembly



.

27. REMOVE PROPELLER SHAFT ASSEMBLY

(a) for 2WD:

Refer to the following procedures



.

(b) for 4WD:

Refer to the following procedures



.

28. REMOVE FRONT PROPELLER SHAFT ASSEMBLY (for 4WD)

(a) Remove the front propeller shaft



.

29. REMOVE FRONT FENDER APRON SEAL RH

30. REMOVE FRONT FENDER APRON SEAL REAR RH

31. REMOVE ENGINE OIL LEVEL DIPSTICK GUIDE

32. REMOVE NO. 1 EXHAUST MANIFOLD HEAT INSULATOR

33. REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY RH

34. REMOVE STARTER COVER

35. REMOVE STARTER ASSEMBLY

36. REMOVE AUTOMATIC TRANSMISSION ASSEMBLY

(a) for 2WD:

3UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: REMOVAL...

Refer to the following procedures



.

(b) for 4WD:

Refer to the following procedures



.

37. REMOVE DRIVE PLATE AND RING GEAR SUB-ASSEMBLY

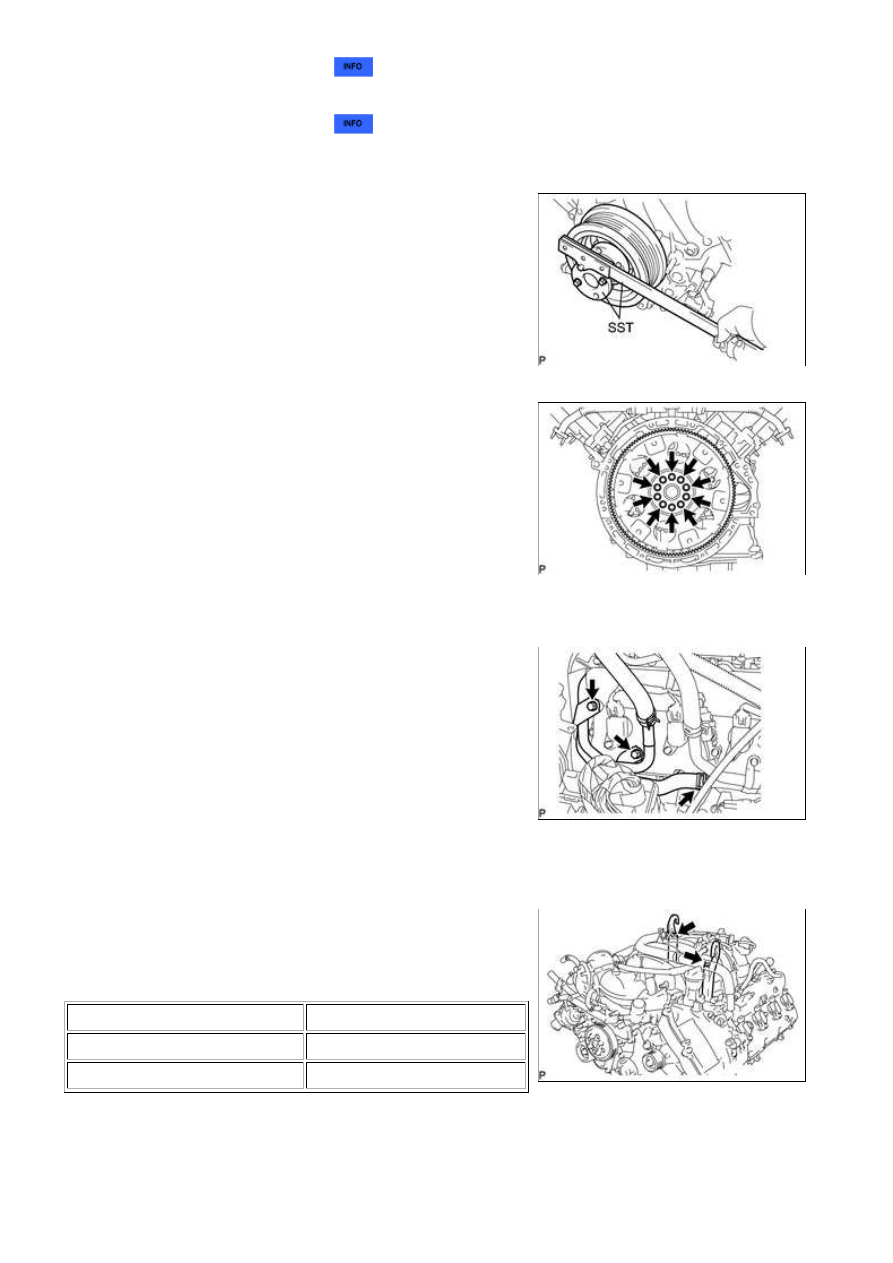

(a) Using SST, hold the crankshaft.

SST: 09213-70011

SST: 09330-00021

(b) Remove the 10 bolts, rear drive plate spacer, drive plate and

crankshaft angle sensor rotor.

38. REMOVE NO. 1 WATER BY-PASS PIPE

(a) Remove the 2 bolts and disconnect the hose. Then remove

the water by-pass pipe.

39. REMOVE ENGINE ASSEMBLY

(a) Install the 2 engine hangers with the 2 bolts as shown in the

illustration.

Torque:

43 N·m {438 kgf·cm, 32ft·lbf}

ITEM

PART NO.

Engine hanger

12281-38150

Bolt

90119-A0166

(b) Attach an engine sling device and hang the engine with a chain block.

3UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: REMOVAL...
