42. INSTALL COWL TOP OUTER PANEL SUB-ASSEMBLY

43. INSTALL WINDSHIELD WIPER MOTOR ASSEMBLY

(a) Install the windshield wiper motor



.

44. INSTALL HOOD SUB-ASSEMBLY

(a) Install the hood with the 4 bolts.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

Install the hood support while supporting the hood by hand.

(c) Attach the hood support clips.

NOTICE:

Check that the hood support is engaged in the ball joint and that it cannot be pulled out.

45. ADJUST HOOD SUB-ASSEMBLY

46. INSTALL NO. 1 ENGINE UNDER COVER

47. INSPECT IGNITION TIMING

48. INSPECT ENGINE IDLE SPEED

49. INSPECT CO/HC

50. CHECK ENGINE OIL LEVEL

51. CHECK ENGINE COOLANT LEVEL

3UR-FE ENGINE MECHANICAL: ENGINE ASSEMBLY: INSTALL...

Last Modified: 9-16-2014

6.6 L

Doc ID: RM000005QCO002X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: ENGINE UNIT: PRECAUTION; 2015 MY Tundra [08/2014 -        ]

PRECAUTION

HINT:

Any digits beyond the 0.01 mm (1/1000 in.) place for standard, minimum and maximum values should
be used as a reference only.
When both standard and maximum or minimum values are listed for an inspection, use the standard
value as a reference only and base any judgments on the maximum and minimum values.

3UR-FE ENGINE MECHANICAL: ENGINE UNIT: PRECAUTION; 2...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030XM022X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE MECHANICAL: ENGINE UNIT: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

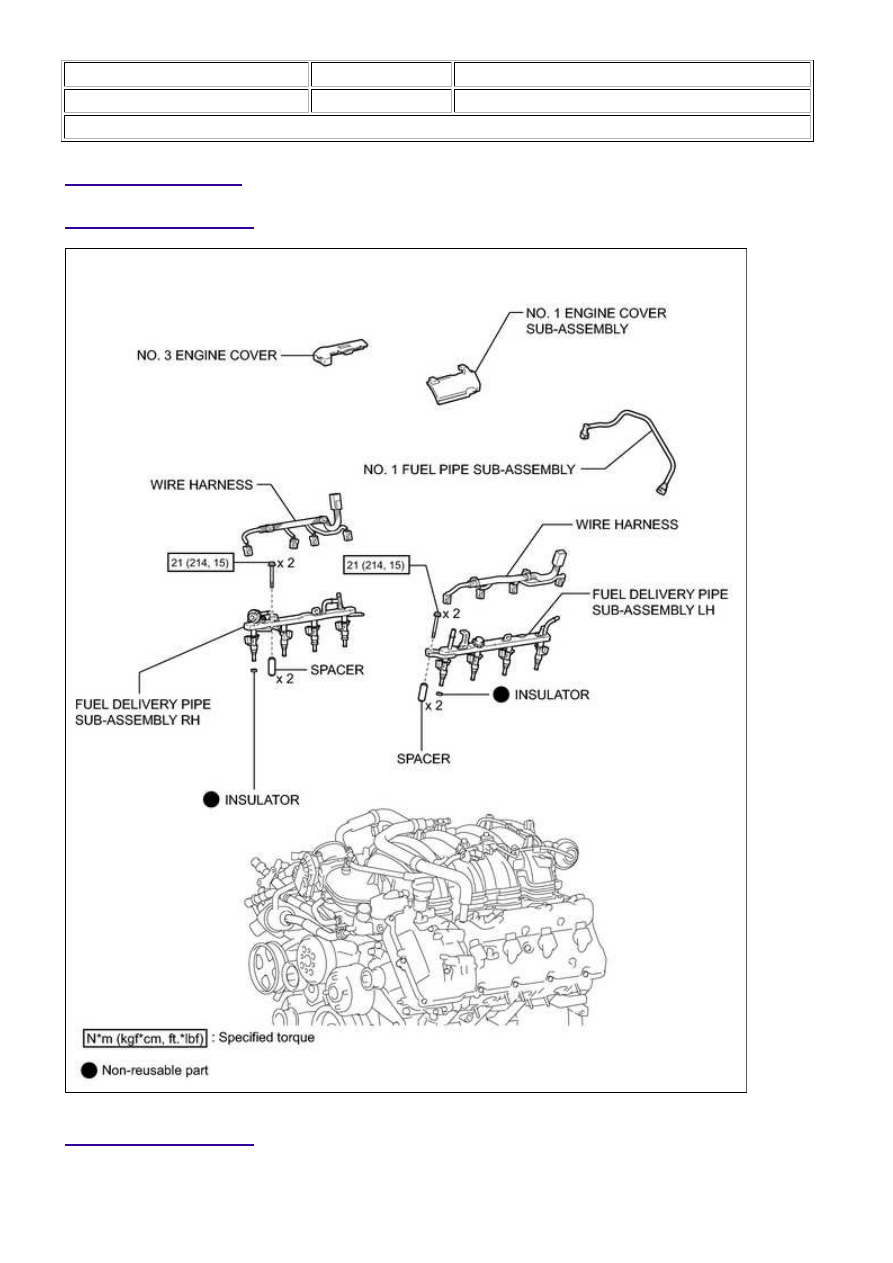

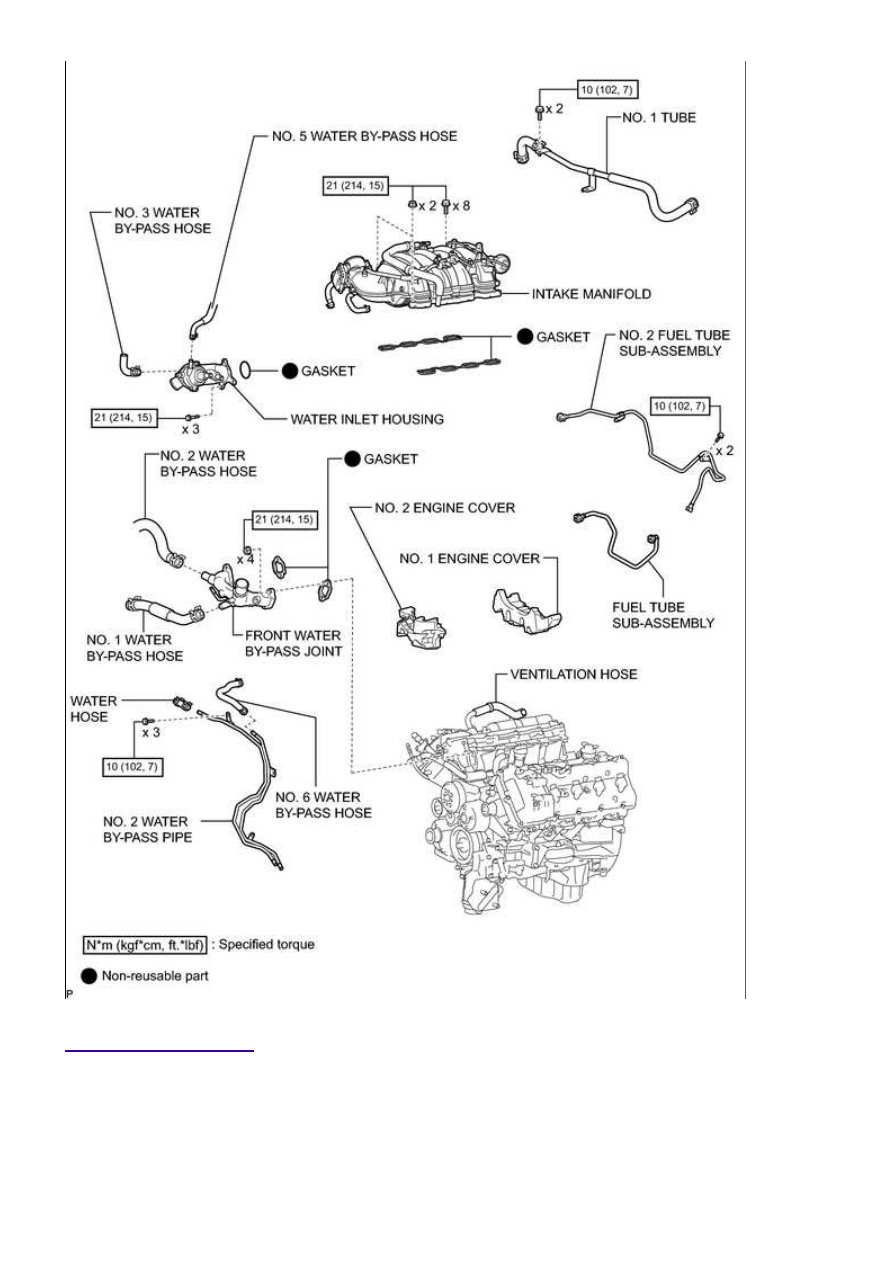

COMPONENTS

ILLUSTRATION

ILLUSTRATION

3UR-FE ENGINE MECHANICAL: ENGINE UNIT: COMPONENTS; ...

ILLUSTRATION

3UR-FE ENGINE MECHANICAL: ENGINE UNIT: COMPONENTS; ...
