Toyota Tundra (2015 year). Manual - part 2539

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000005L3M001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

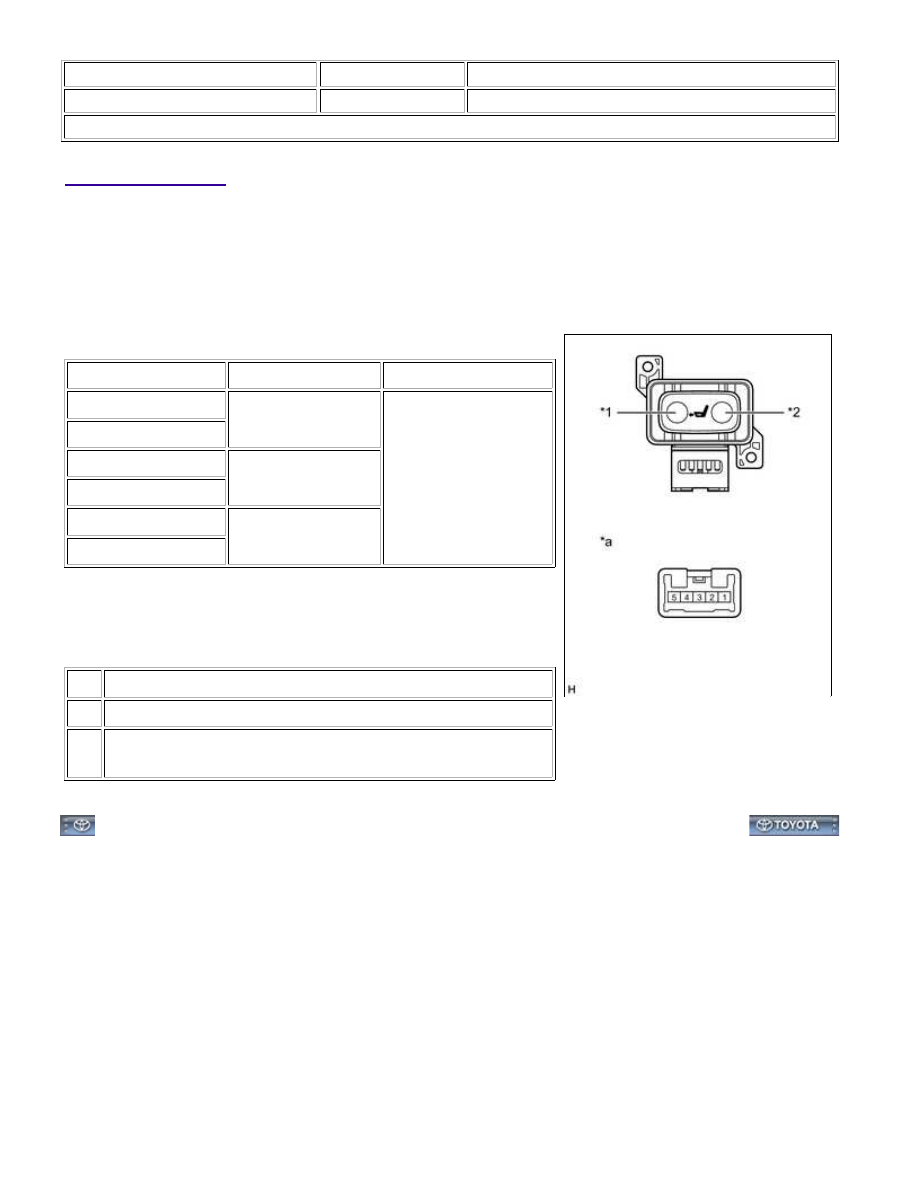

Title: SEAT: SEAT VARIABLE CUSHION SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT SEAT VARIABLE CUSHION SWITCH

below.

Standard Resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

2- 5

Front switch on

Below 1 Ω

3- 4

1- 5

Neutral

3- 4

1- 5

Rear switch on

2- 3

If the result is not as specified, replace the seat variable

cushion switch.

Text in Illustration

*1

Front Switch

*2

Rear Switch

*a

Component without wire harness connected

(Seat Variable Cushion Switch)

SEAT: SEAT VARIABLE CUSHION SWITCH: INSPECTION; 2015 MY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XE1010X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: SEAT VARIABLE CUSHION SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

HINT:

A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL SEAT VARIABLE CUSHION SWITCH

(a) Install the seat variable cushion switch with the 2 screws.

(b) Connect the connector.

2. INSTALL FRONT SEAT CUSHION SHIELD LH

3. INSTALL FRONT SEAT ASSEMBLY LH

SEAT: SEAT VARIABLE CUSHION SWITCH: INSTALLATION; 2015 ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000005LDJ001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

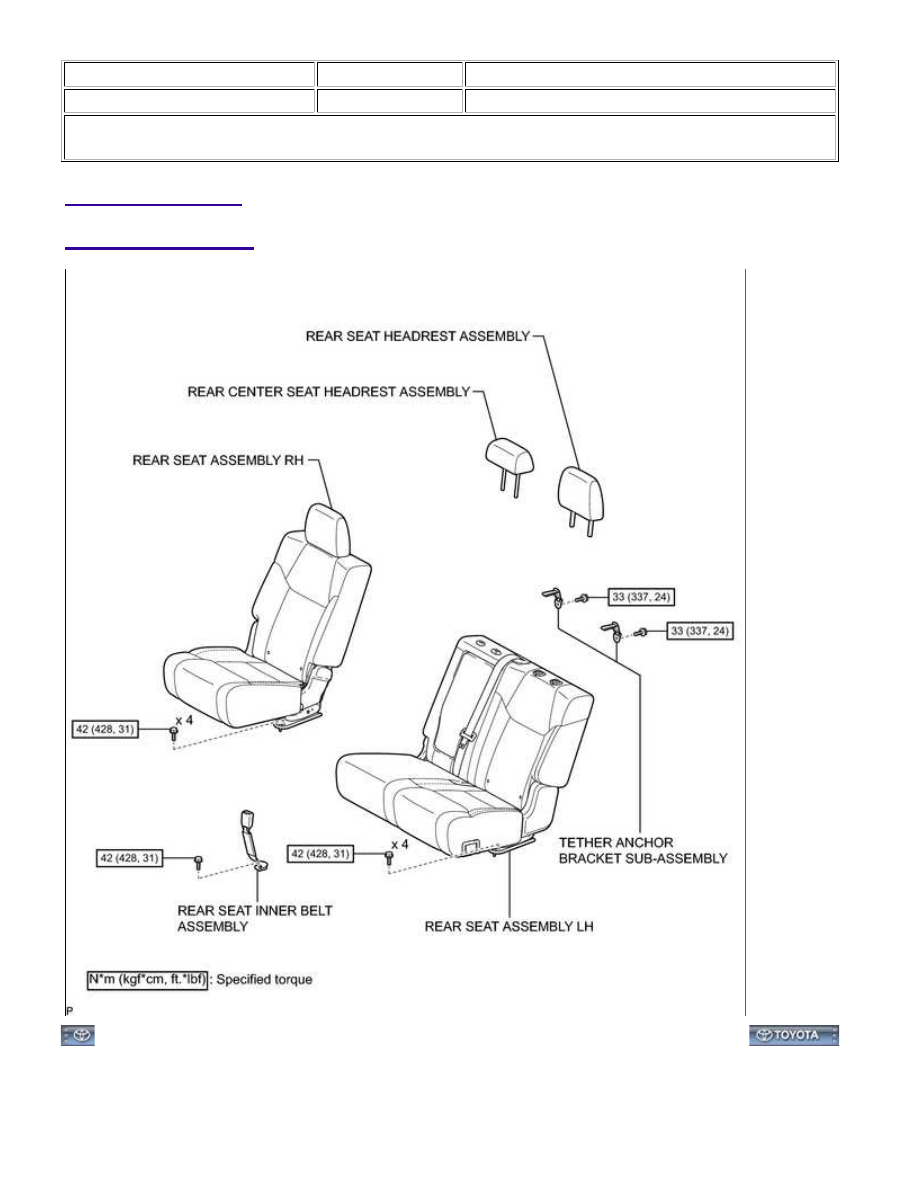

Title: SEAT BELT: CHILD RESTRAINT SEAT ANCHOR BRACKET (for CrewMax LH Side): COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

SEAT BELT: CHILD RESTRAINT SEAT ANCHOR BRACKET (for C...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000333900FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

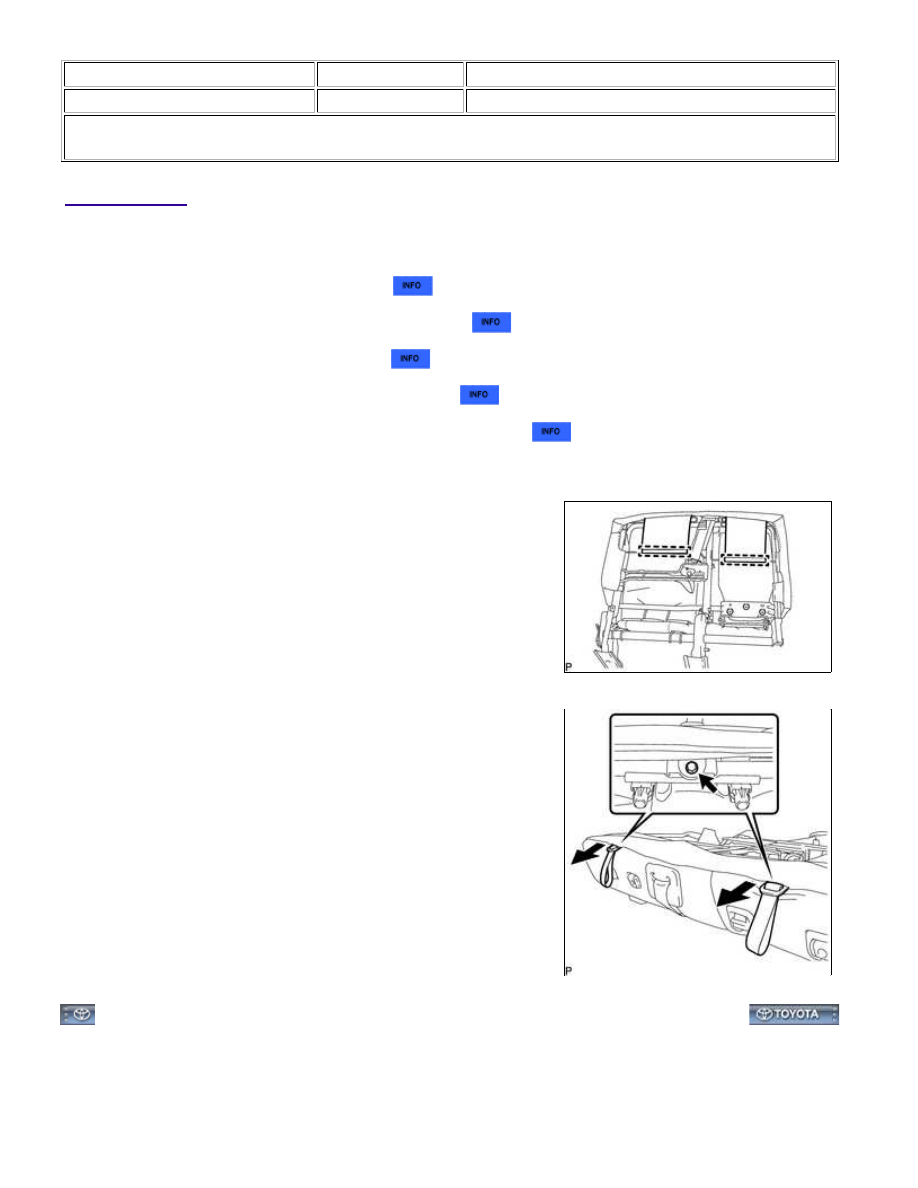

Title: SEAT BELT: CHILD RESTRAINT SEAT ANCHOR BRACKET (for CrewMax LH Side): REMOVAL; 2015 MY

Tundra [08/2014 -        ]

REMOVAL

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

1. REMOVE REAR SEAT ASSEMBLY RH

2. REMOVE REAR SEAT INNER BELT ASSEMBLY

3. REMOVE REAR SEAT ASSEMBLY LH

4. REMOVE REAR SEAT HEADREST ASSEMBLY

5. REMOVE REAR CENTER SEAT HEADREST ASSEMBLY

6. REMOVE TETHER ANCHOR BRACKET SUB-ASSEMBLY

SEAT BELT: CHILD RESTRAINT SEAT ANCHOR BRACKET (for C...
