Toyota Tundra (2015 year). Manual - part 2540

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000333A00FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: CHILD RESTRAINT SEAT ANCHOR BRACKET (for CrewMax LH Side): INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

INSTALLATION

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

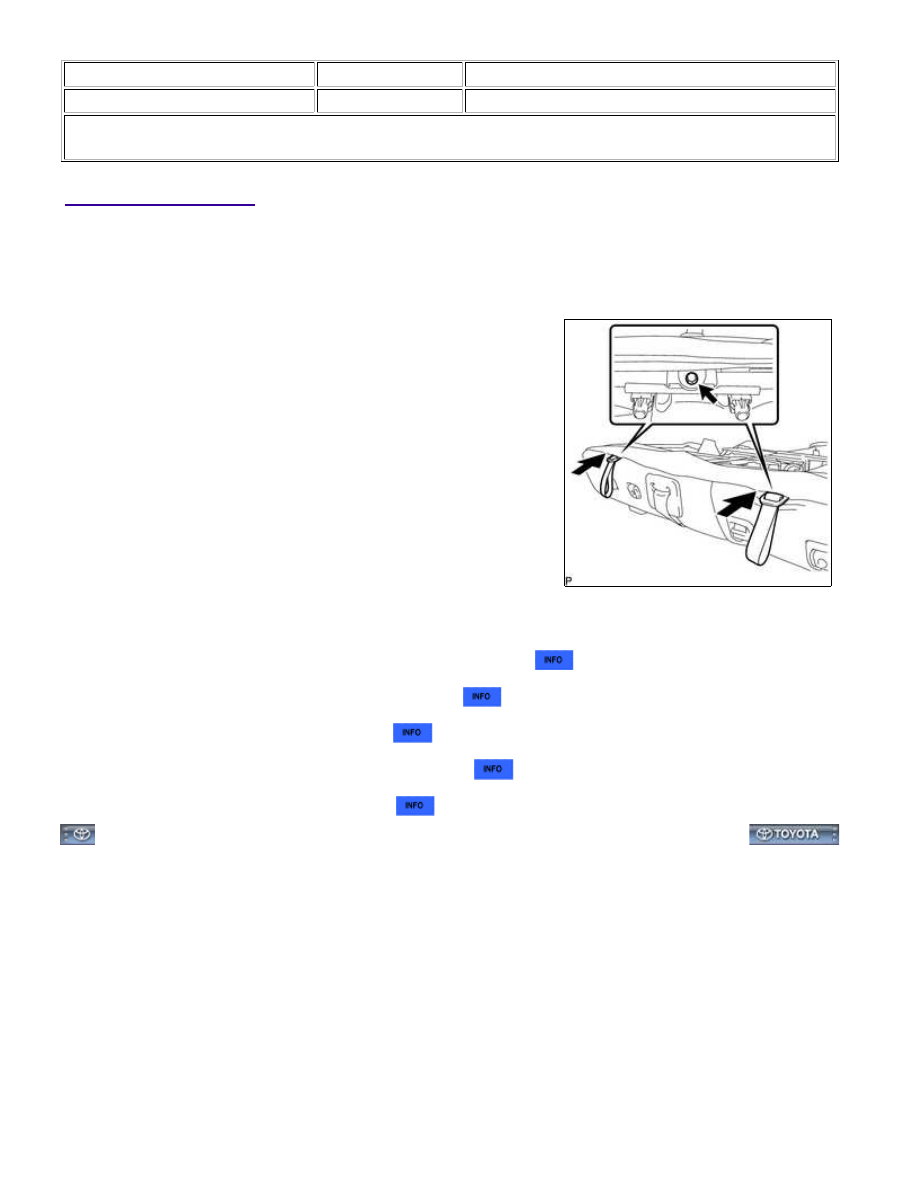

1. INSTALL TETHER ANCHOR BRACKET SUB-ASSEMBLY

(a) Install the 2 tether anchor bracket sub-assemblies with the 2

bolts.

Torque:

33 N·m {337 kgf·cm, 24ft·lbf}

3. INSTALL REAR SEAT HEADREST ASSEMBLY

4. INSTALL REAR SEAT ASSEMBLY LH

5. INSTALL REAR SEAT INNER BELT ASSEMBLY

6. INSTALL REAR SEAT ASSEMBLY RH

SEAT BELT: CHILD RESTRAINT SEAT ANCHOR BRACKET (for C...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000005LDL001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: CHILD RESTRAINT SEAT ANCHOR BRACKET (for CrewMax RH Side): COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

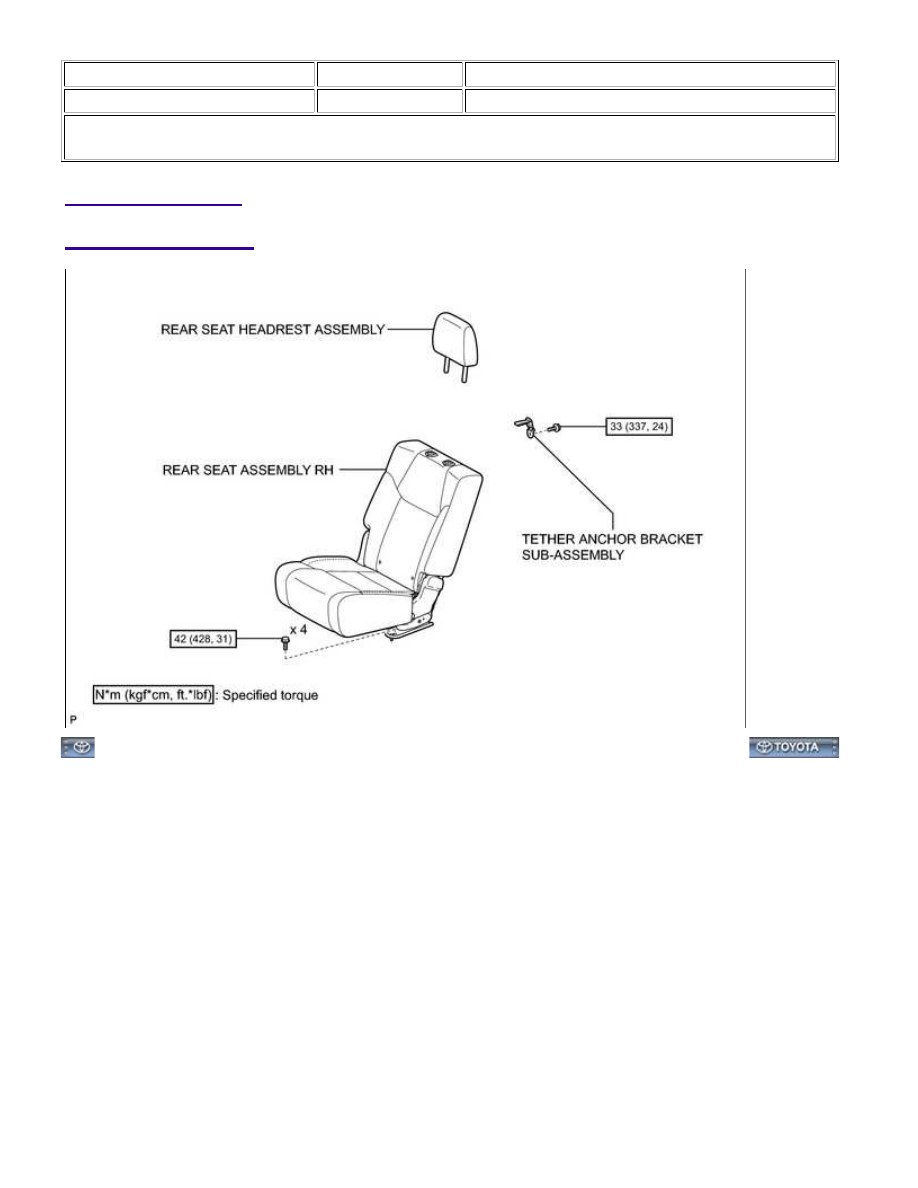

COMPONENTS

ILLUSTRATION

SEAT BELT: CHILD RESTRAINT SEAT ANCHOR BRACKET (for C...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000005LDM001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: CHILD RESTRAINT SEAT ANCHOR BRACKET (for CrewMax RH Side): REMOVAL; 2015 MY

Tundra [08/2014 -        ]

REMOVAL

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

1. REMOVE REAR SEAT ASSEMBLY RH

2. REMOVE REAR SEAT HEADREST ASSEMBLY

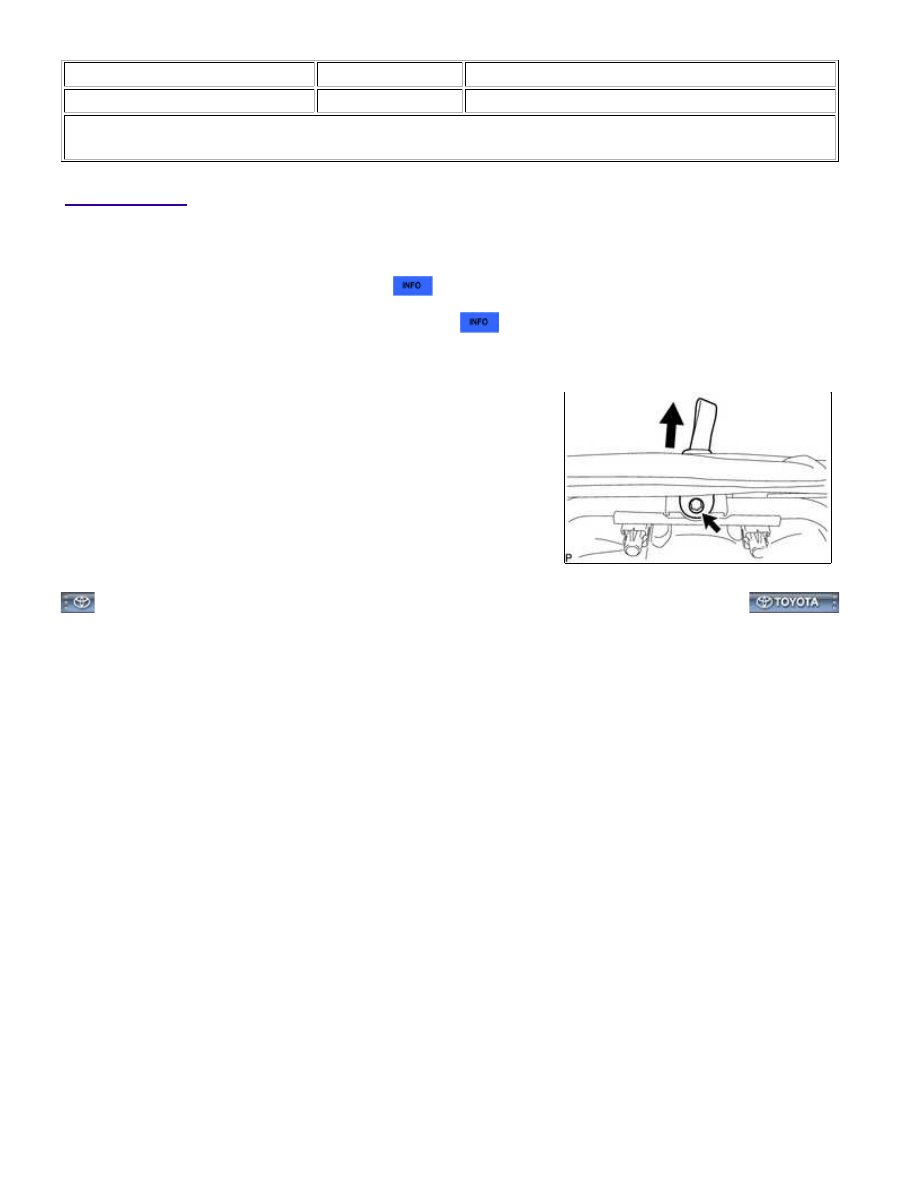

3. REMOVE TETHER ANCHOR BRACKET SUB-ASSEMBLY

(a) Remove the bolt and tether anchor bracket sub-assembly.

SEAT BELT: CHILD RESTRAINT SEAT ANCHOR BRACKET (for C...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000005LDK001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: CHILD RESTRAINT SEAT ANCHOR BRACKET (for CrewMax RH Side): INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

INSTALLATION

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

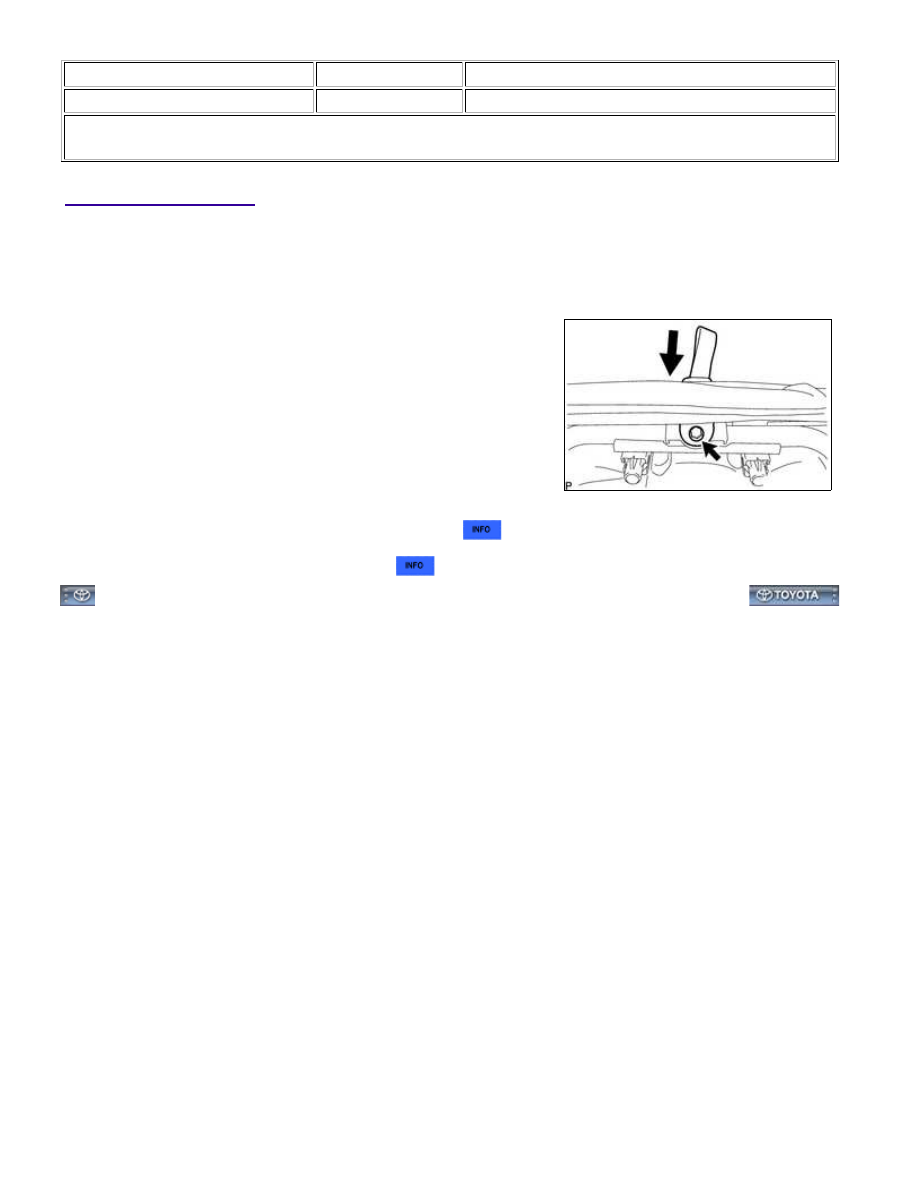

1. INSTALL TETHER ANCHOR BRACKET SUB-ASSEMBLY

(a) Install the tether anchor bracket sub-assembly with the bolt.

Torque:

33 N·m {337 kgf·cm, 24ft·lbf}

2. INSTALL REAR SEAT HEADREST ASSEMBLY

3. INSTALL REAR SEAT ASSEMBLY RH

SEAT BELT: CHILD RESTRAINT SEAT ANCHOR BRACKET (for C...
