Title: SEAT: SEAT MEMORY SWITCH (w/ Seat Position Memory System): INSPECTION; 2015 MY Tundra

[08/2014 -        ]

INSPECTION

1. INSPECT SEAT MEMORY SWITCH

below.

Standard Resistance:

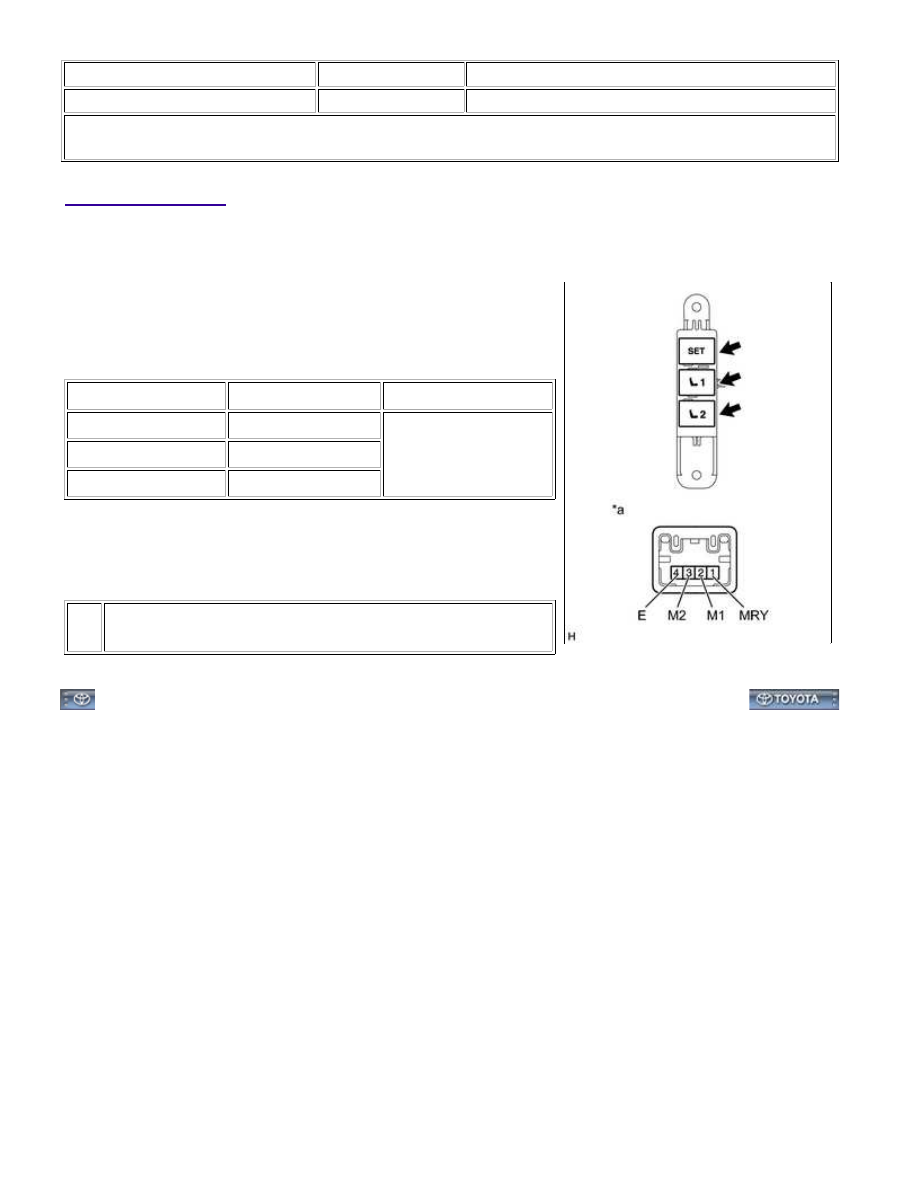

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

2 (M1) - 4 (E)

Switch 1 pressed

Below 1 Ω

3 (M2) - 4 (E)

Switch 2 pressed

1 (MRY) - 4 (E)

SET switch pressed

If the result is not as specified, replace the seat memory

switch.

Text in Illustration

*a

Component without wire harness connected

(Seat Memory Switch)

SEAT: SEAT MEMORY SWITCH (w/ Seat Position Memory System): I...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XEI00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: SEAT MEMORY SWITCH (w/ Seat Position Memory System): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

1. INSTALL SEAT MEMORY SWITCH

(a) Install the seat memory switch with the 2 screws.

2. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

3. INSTALL FRONT DOOR ARMREST COVER LH

4. INSTALL FRONT DOOR LOWER FRAME BRACKET GARNISH LH

5. INSTALL FRONT ARMREST UPPER BASE PANEL LH

6. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

SEAT: SEAT MEMORY SWITCH (w/ Seat Position Memory System): I...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002XDY00OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: SEAT VARIABLE CUSHION SWITCH: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

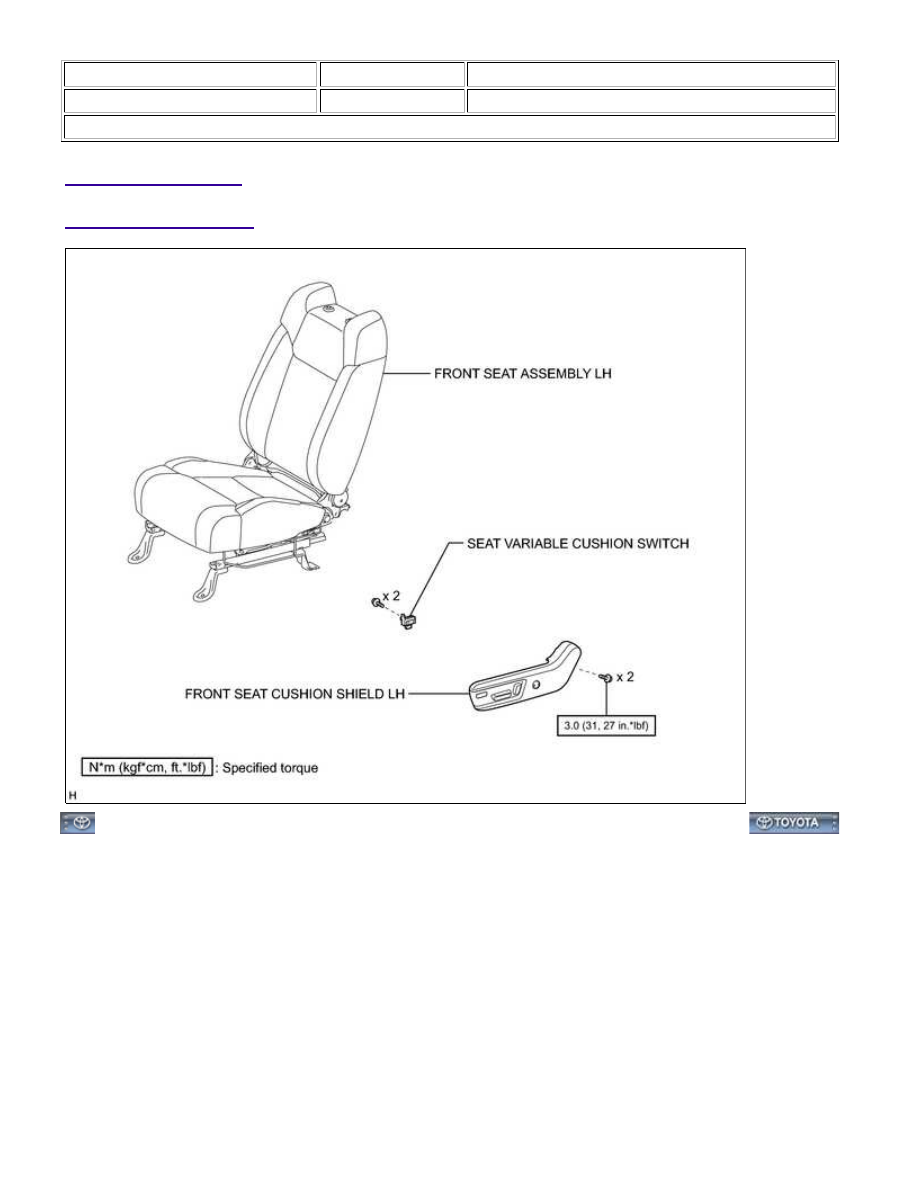

ILLUSTRATION

SEAT: SEAT VARIABLE CUSHION SWITCH: COMPONENTS; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XE0010X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: SEAT VARIABLE CUSHION SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

1. REMOVE FRONT SEAT ASSEMBLY LH

2. REMOVE FRONT SEAT CUSHION SHIELD LH

3. REMOVE SEAT VARIABLE CUSHION SWITCH

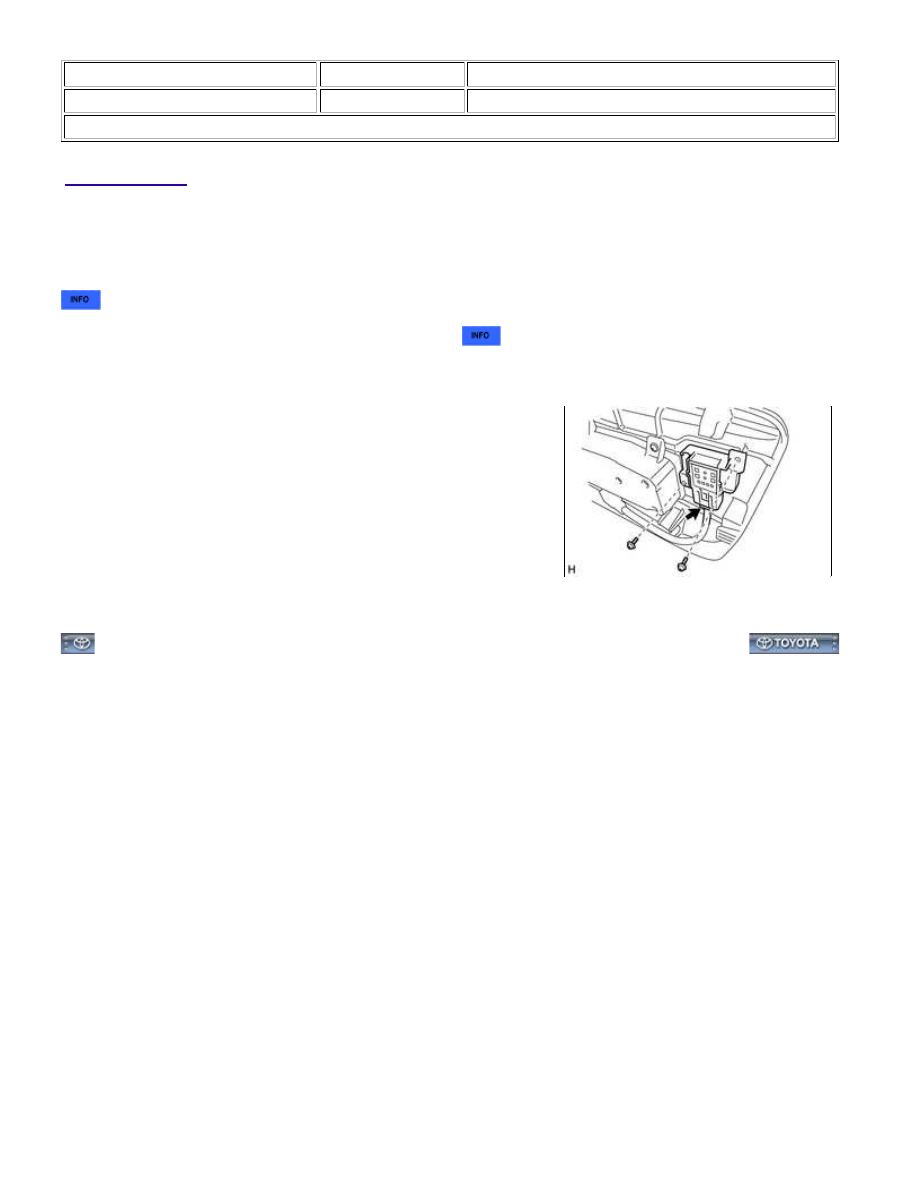

(a) Disconnect the connector.

(b) Remove the 2 screws and seat variable cushion switch.

SEAT: SEAT VARIABLE CUSHION SWITCH: REMOVAL; 2015 MY Tu...
