6.6 T

Doc ID: RM000002Y3O009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: SEAT HEATER SYSTEM: PROBLEM SYMPTOMS TABLE; 2015 MY Tundra [08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

Seat heater system

SYMPTOM

SUSPECTED AREA

SEE

PAGE

Both seat heaters do not warm up

SEAT-HTR fuse

-

ECU-IG No.2 fuse

-

Harness or connector

-

Air conditioning amplifier assembly

Front seat cushion heater RH does not

warm up

LIN communication system

Harness or connector

-

Front seat cushion heater RH (for Power Seat)

Front seat cushion heater RH (for Manual Seat)

Air conditioning control assembly (seat heater switch [for

RH])

Seat heater control sub-assembly RH

Air conditioning amplifier assembly

Front seatback heater RH does not warm

up

Harness or connector

-

Front seat cushion heater RH (for Power Seat)

Seat heater control sub-assembly RH

Front seatback heater RH (for Power Seat)

Front seatback heater RH (for Manual Seat)

Front seat cushion heater RH (for Manual Seat)

Front seat cushion heater LH does not

warm up

LIN communication system

Harness or connector

-

Front seat cushion heater LH

Air conditioning control assembly (seat heater switch [for

LH])

Seat heater control sub-assembly LH

Air conditioning amplifier assembly

SEAT: SEAT HEATER SYSTEM: PROBLEM SYMPTOMS TABLE; 20...

SYMPTOM

SUSPECTED AREA

SEE

PAGE

Front seatback heater LH does not warm

up

Harness or connector

-

Front seat cushion heater LH

Front seatback heater LH

Seat heater control sub-assembly LH

SEAT: SEAT HEATER SYSTEM: PROBLEM SYMPTOMS TABLE; 20...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002XEK00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: SEAT MEMORY SWITCH (w/ Seat Position Memory System): COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

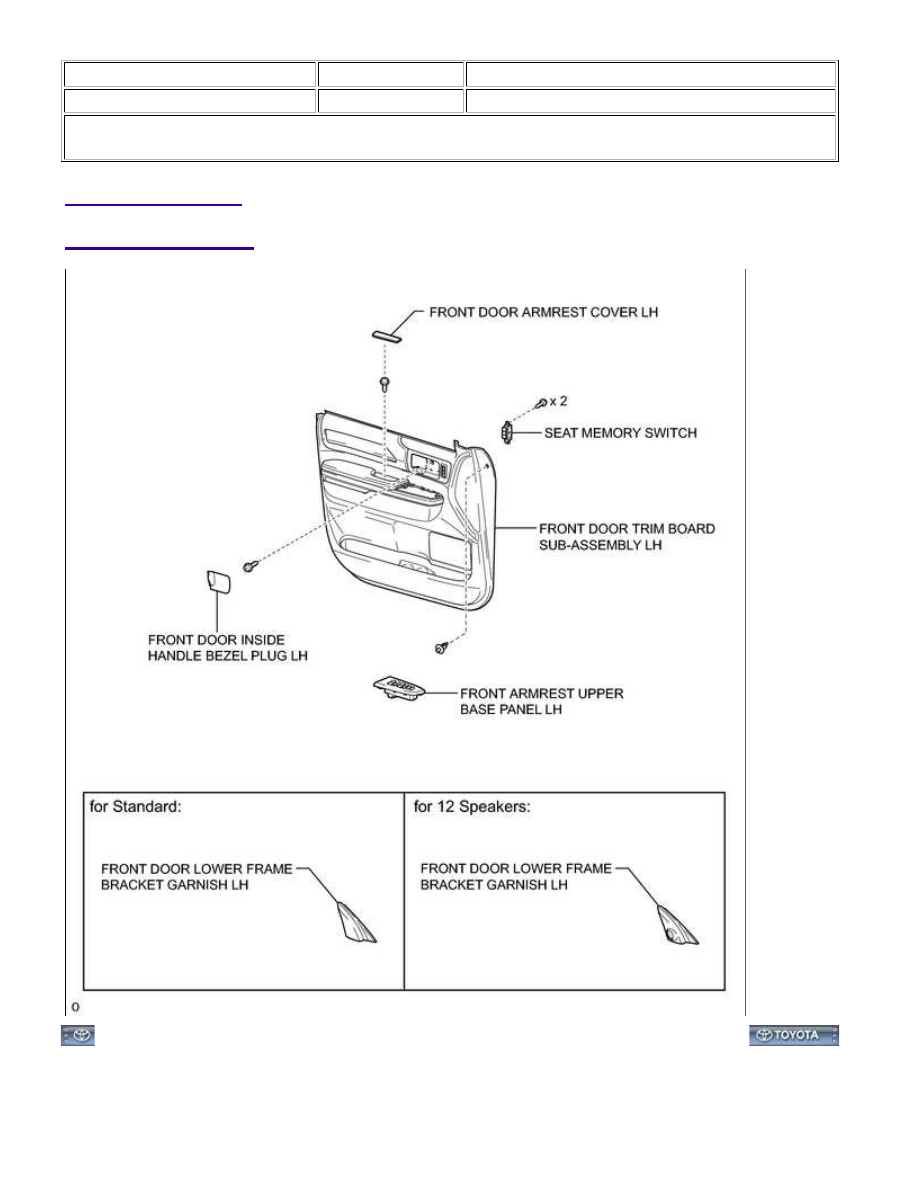

COMPONENTS

ILLUSTRATION

SEAT: SEAT MEMORY SWITCH (w/ Seat Position Memory System): ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XEL00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: SEAT MEMORY SWITCH (w/ Seat Position Memory System): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

1. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

2. REMOVE FRONT ARMREST UPPER BASE PANEL LH

3. REMOVE FRONT DOOR LOWER FRAME BRACKET GARNISH LH

4. REMOVE FRONT DOOR ARMREST COVER LH

5. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

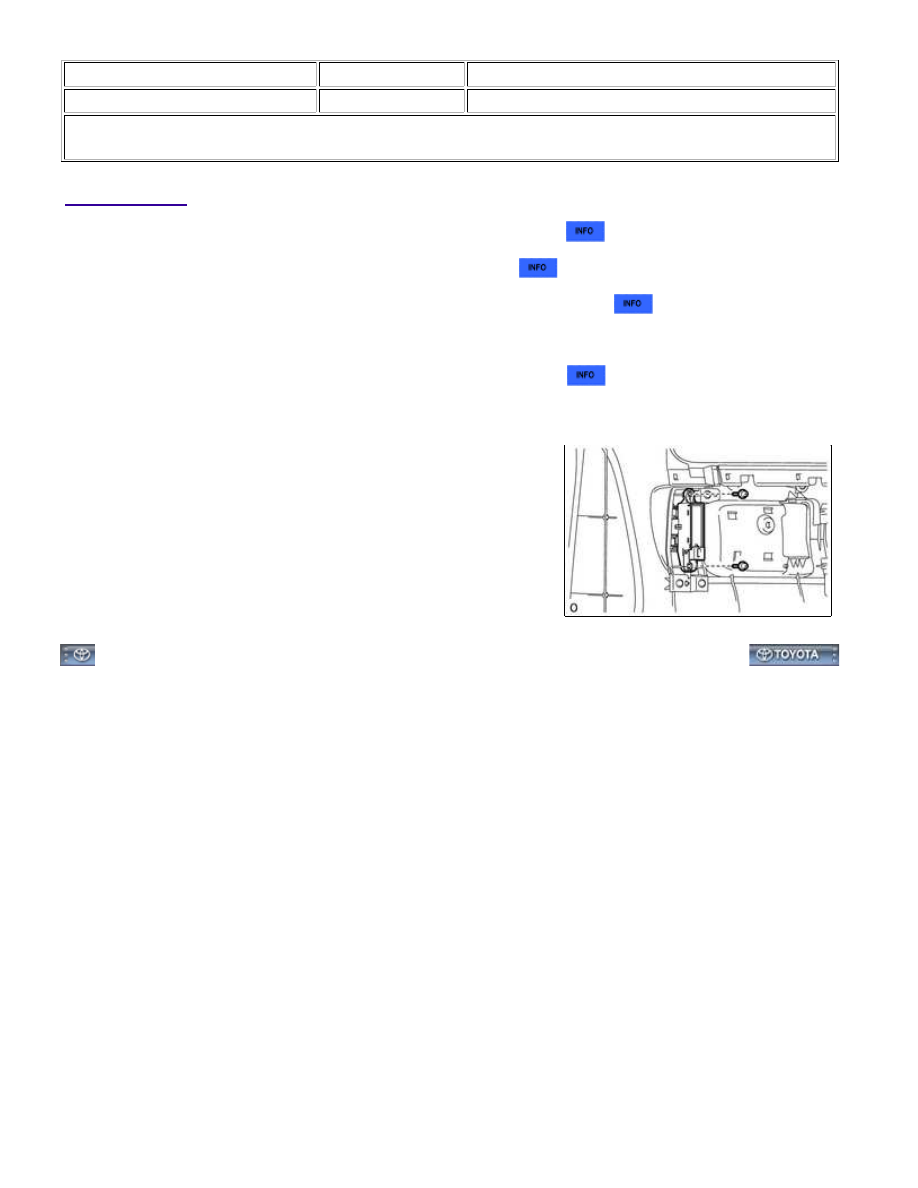

6. REMOVE SEAT MEMORY SWITCH

(a) Remove the 2 screws and seat memory switch.

SEAT: SEAT MEMORY SWITCH (w/ Seat Position Memory System): ...
