Doc ID: RM000002ZP601GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: SEAT HEATER SWITCH: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

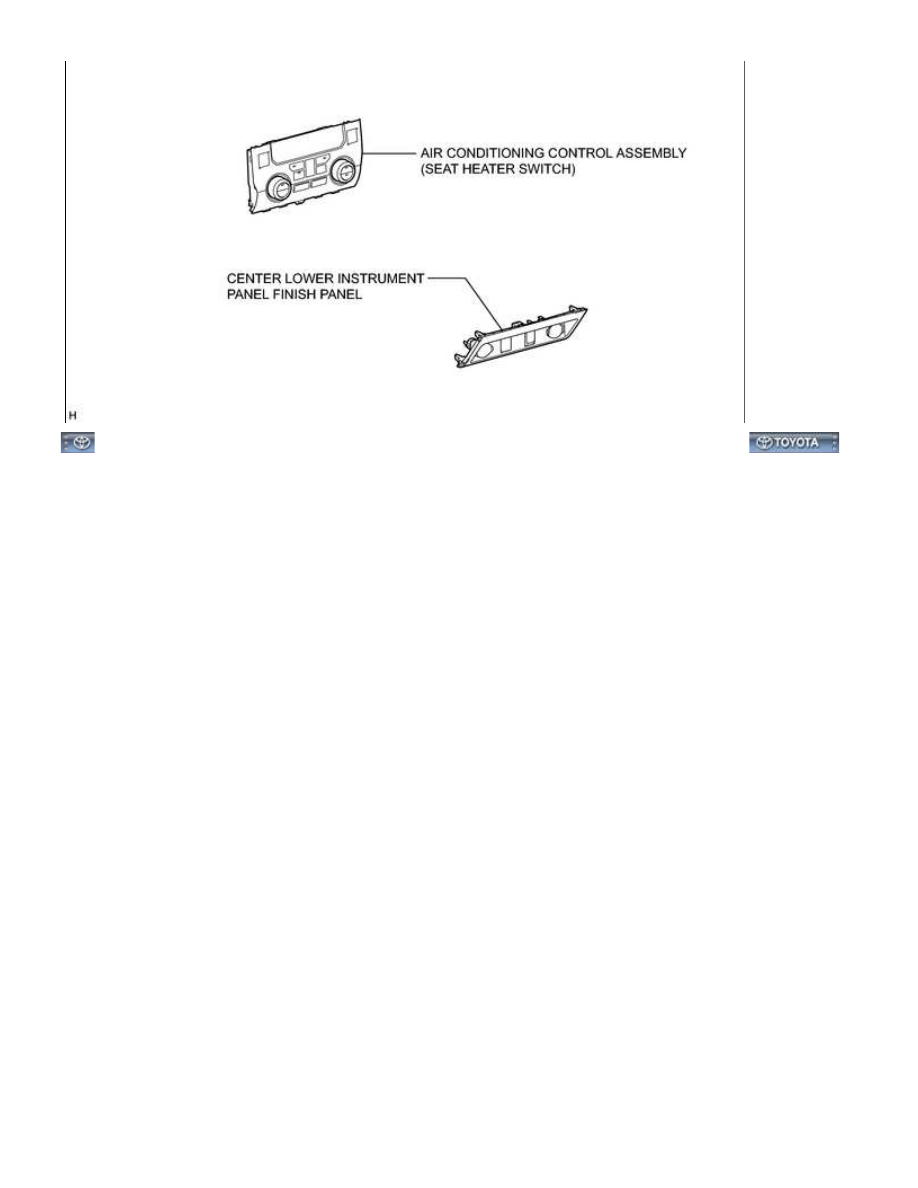

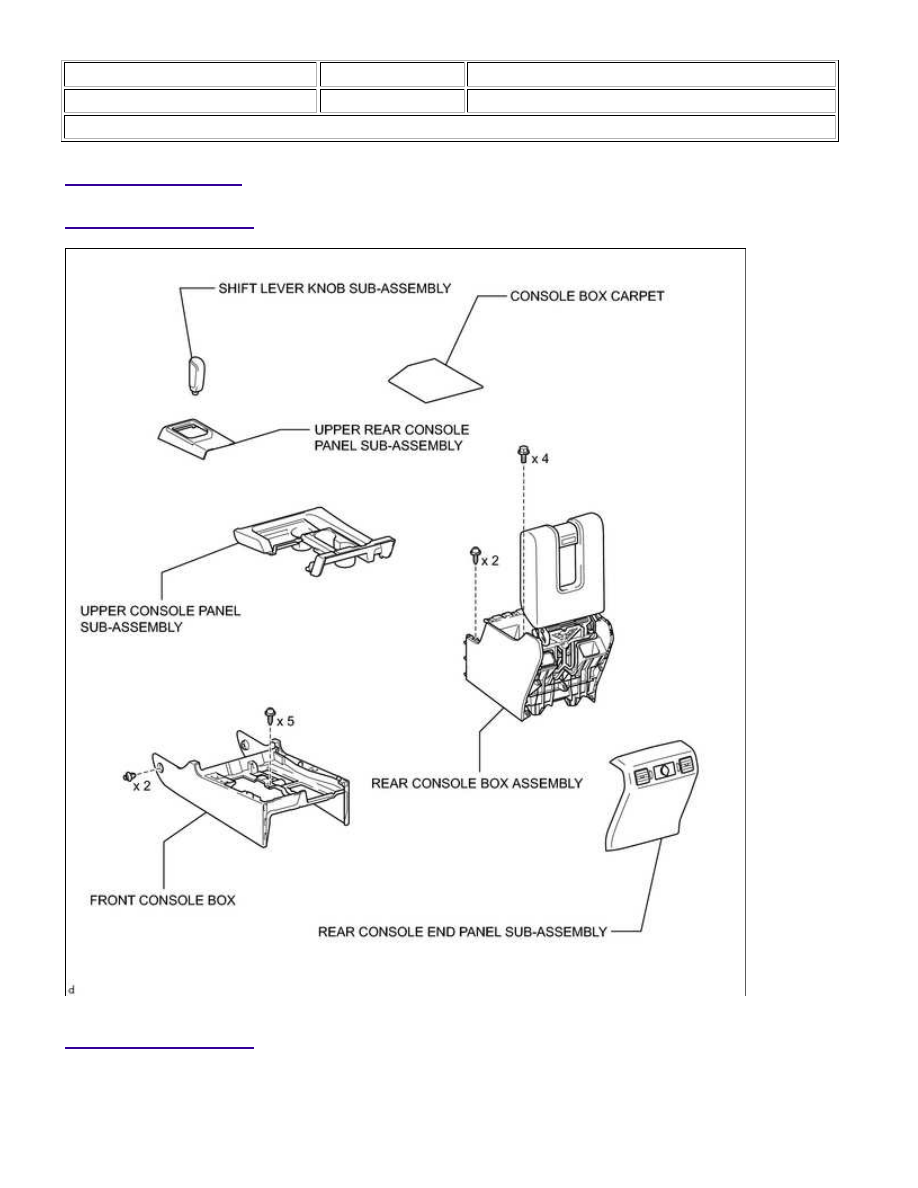

ILLUSTRATION

ILLUSTRATION

SEAT: SEAT HEATER SWITCH: COMPONENTS; 2015 MY Tundra [08...

SEAT: SEAT HEATER SWITCH: COMPONENTS; 2015 MY Tundra [08...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VYH034X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: SEAT HEATER SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY

2. REMOVE UPPER REAR CONSOLE PANEL SUB-ASSEMBLY

3. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY

4. REMOVE REAR CONSOLE END PANEL SUB-ASSEMBLY

5. REMOVE CONSOLE BOX CARPET

6. REMOVE REAR CONSOLE BOX ASSEMBLY

7. REMOVE FRONT CONSOLE BOX

8. REMOVE AIR CONDITIONING CONTROL ASSEMBLY (SEAT HEATER SWITCH)

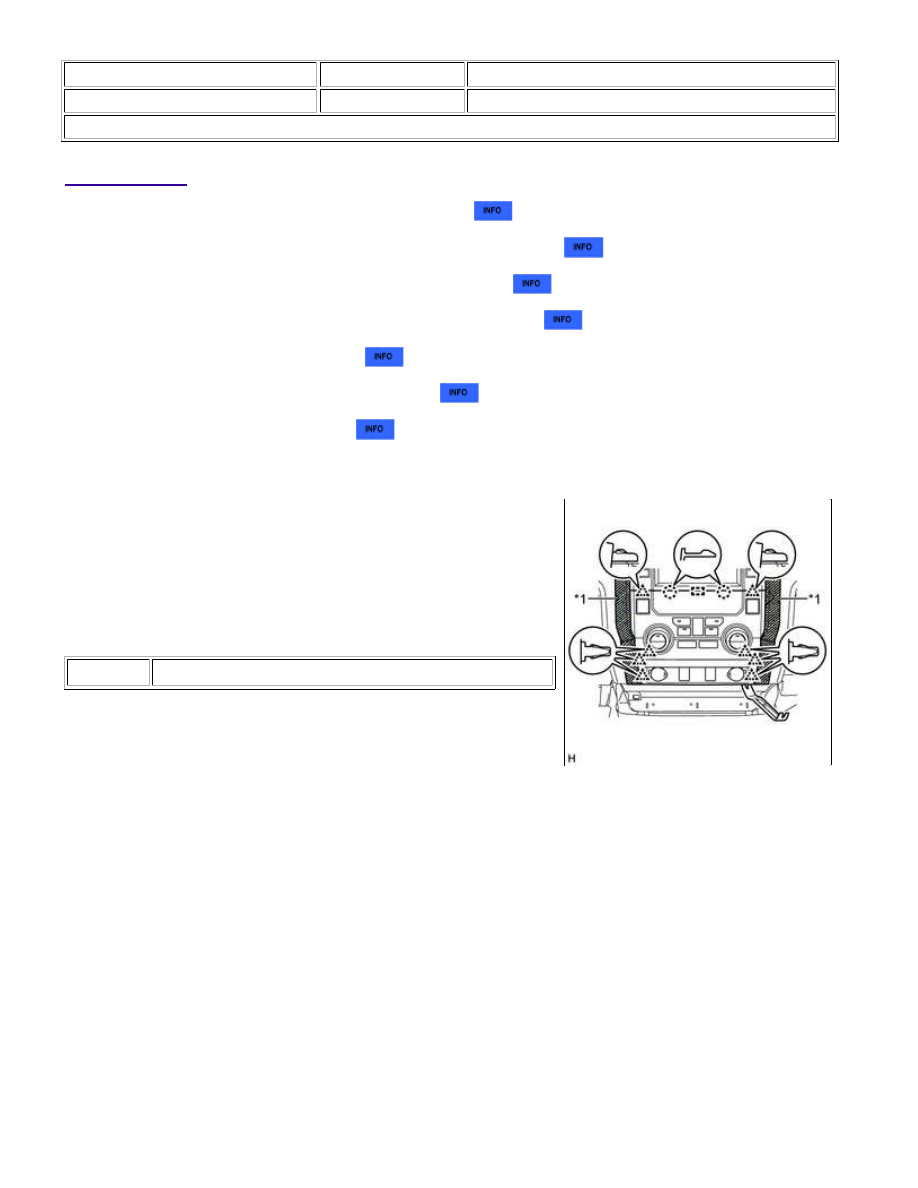

(a) Put protective tape around the air conditioning control assembly

(seat heater switch).

Text in Illustration

*1

Protective Tape

(b) Using moulding remover B, detach the 8 clips, 2 claws and guide.

(c) Disconnect each connector to remove the air conditioning control assembly (seat heater switch) together

with the center lower instrument panel finish panel.

SEAT: SEAT HEATER SWITCH: REMOVAL; 2015 MY Tundra [08/2014 ...

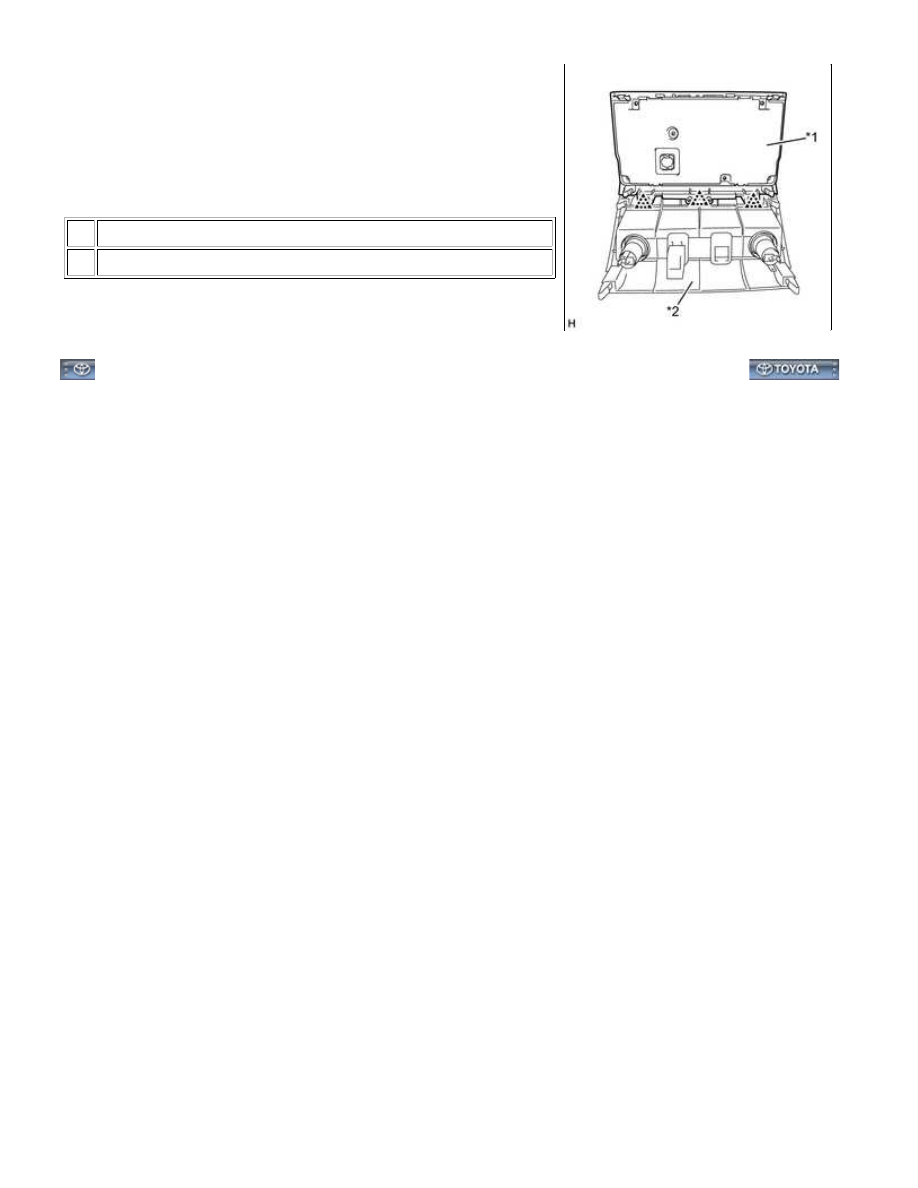

(d) Detach the 3 clips and disconnect the air conditioning control

assembly (seat heater switch) from the center lower instrument

panel finish panel.

Text in Illustration

*1 Air Conditioning Control Assembly (Seat Heater Switch)

*2 Center Lower Instrument Panel Finish Panel

SEAT: SEAT HEATER SWITCH: REMOVAL; 2015 MY Tundra [08/2014 ...
