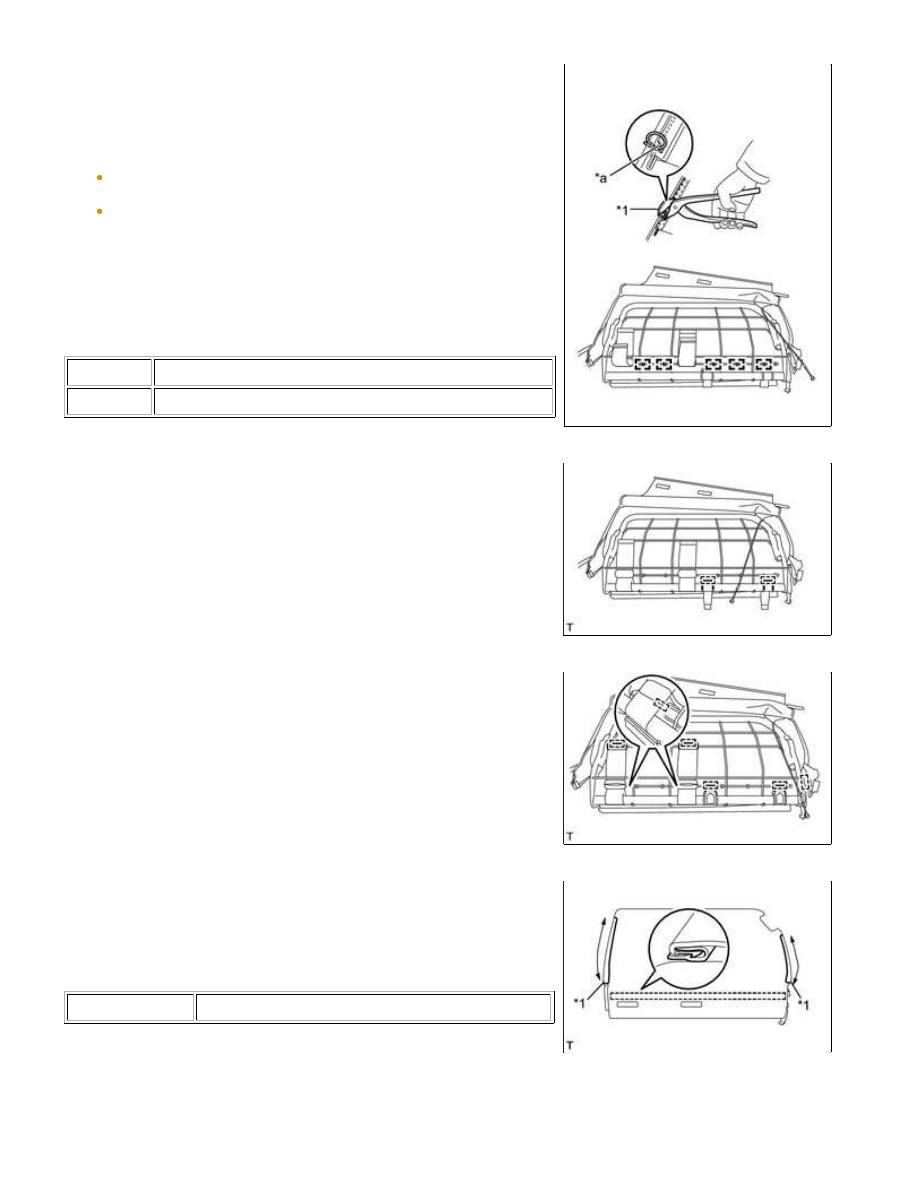

(a) Using hog ring pliers, install the rear seat cushion cover with pad

LH to the rear seat cushion frame sub-assembly LH with 5 new

hog rings as shown in the illustration.

NOTICE:

Be careful not to damage the separate type rear seat cushion
cover LH.
Be sure to securely install the hog rings as shown in the
illustration while preventing wrinkles from forming on the
separate type rear seat cushion cover LH.

HINT:

Install the hog rings at the cutouts if they are there.

Text in Illustration

*1

Hog Ring Pliers

*a

Cutout

(b) Attach the 2 hooks to the seat cushion frame sub-assembly LH.

(c) Attach each hook to the seat cushion frame sub-assembly LH.

(d) Fold down the separate type rear seat cushion cover LH and

close the 2 fasteners, and then attach the hook.

Text in Illustration

*1

Fastener

SEAT: REAR SEAT ASSEMBLY (for Double Cab): REASSEMBLY; 20...

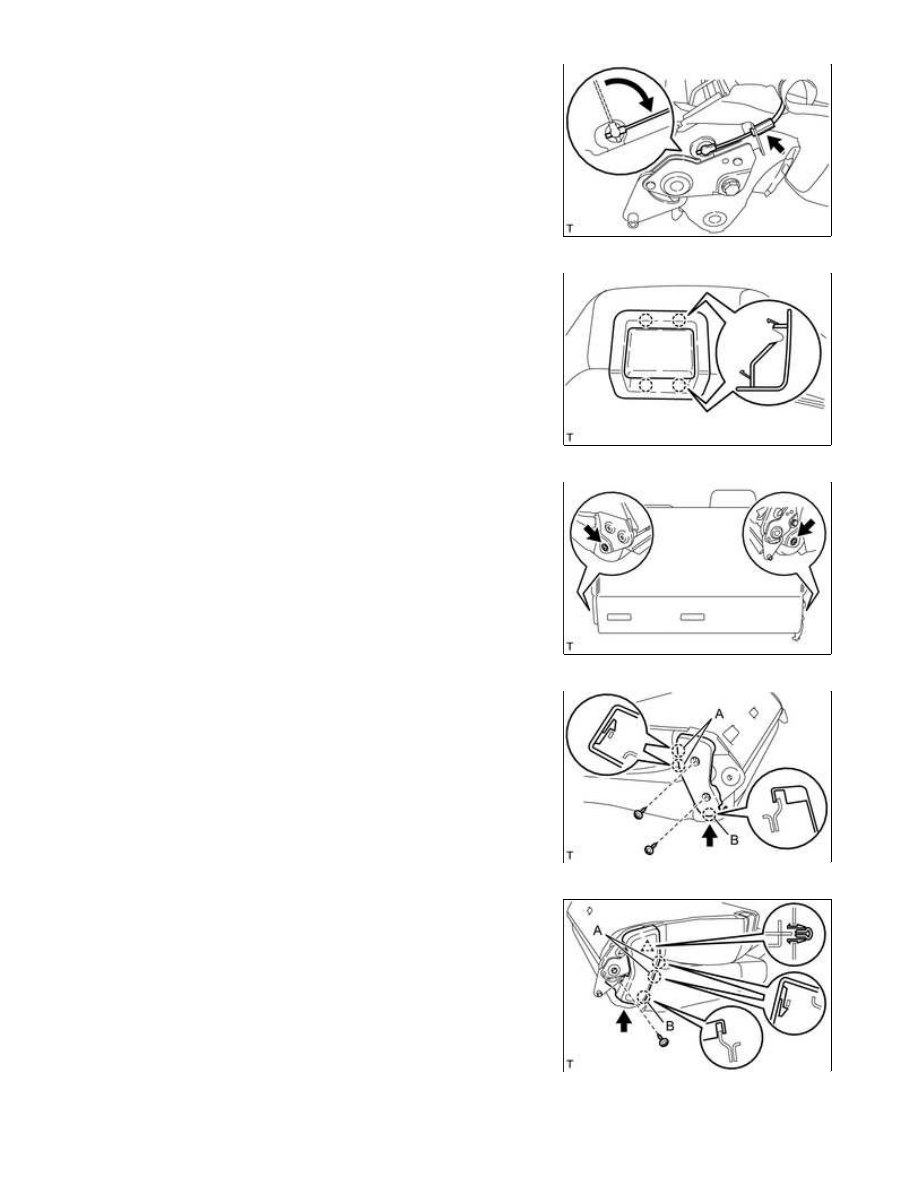

(e) Connect the cable to the rear seat turn lock sub-assembly LH.

29. INSTALL REAR SEATBACK LOCK CONTROL BEZEL LH

(a) Attach the 4 claws to install the rear seatback lock control bezel

LH.

30. INSTALL REAR SEAT CUSHION ASSEMBLY LH

(a) Using a T40 "TORX" socket wrench, install the rear seat cushion

assembly LH with the 2 bolts.

Torque:

23 N·m {235 kgf·cm, 17ft·lbf}

31. INSTALL INNER REAR SEAT LOCK COVER LH

(a) Attach the claw labeled B in the direction indicated by the arrow

in the illustration, and then attach the 2 claws labeled A to install

the inner rear seat lock cover LH.

(b) Install the 2 screws.

32. INSTALL OUTER REAR SEAT LOCK COVER LH

(a) Attach the claw labeled B in the direction indicated by the arrow

in the illustration, and then attach the clip and 2 claws labeled A

to install the outer rear seat lock cover LH.

(b) Install the screw.

SEAT: REAR SEAT ASSEMBLY (for Double Cab): REASSEMBLY; 20...

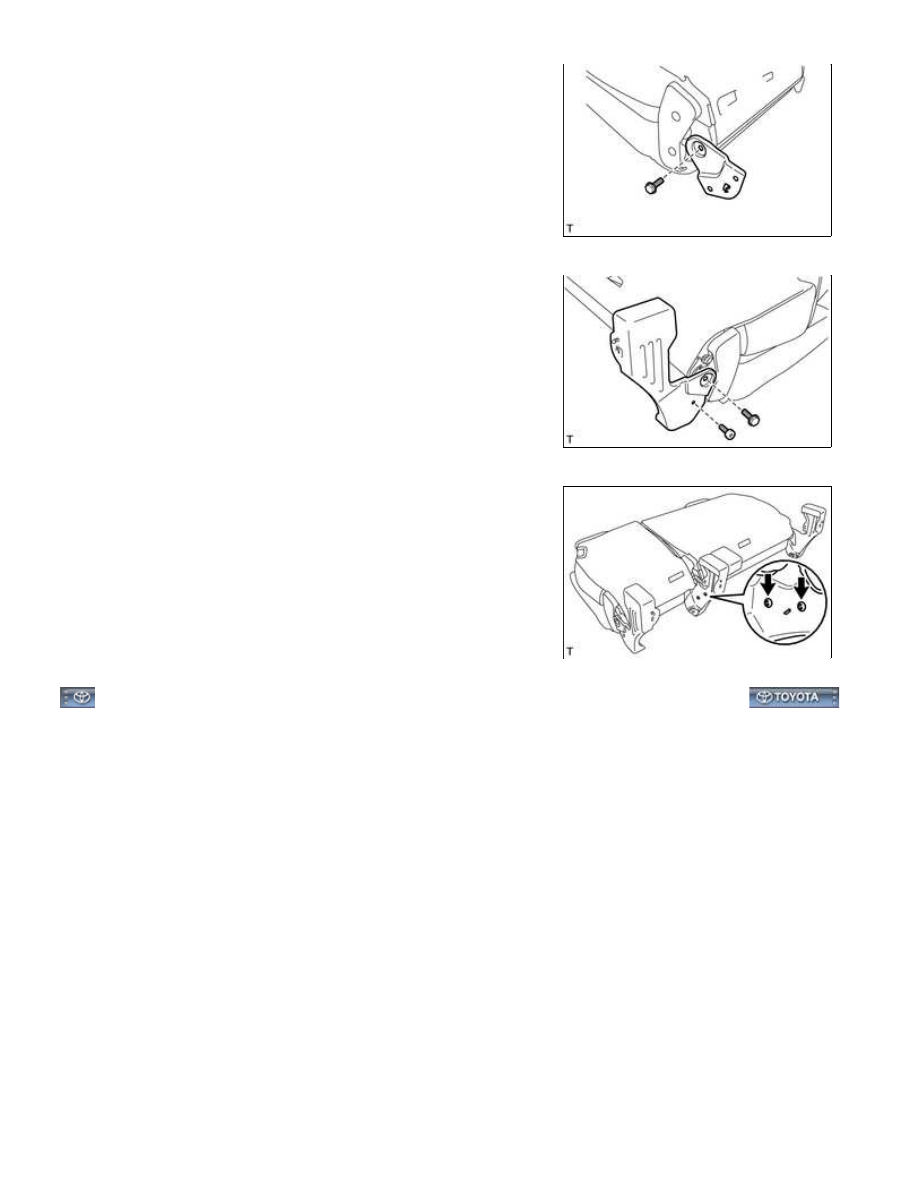

33. INSTALL NO. 1 SEAT LEG SUB-ASSEMBLY RH

(a) Install the No. 1 seat leg sub-assembly RH with the bolt.

Torque:

60 N·m {612 kgf·cm, 44ft·lbf}

34. INSTALL NO. 1 SEAT LEG SUB-ASSEMBLY LH

(a) Install the No. 1 seat leg sub-assembly LH with the bolt.

Torque:

60 N·m {612 kgf·cm, 44ft·lbf}

(b) Using a T45 "TORX" socket wrench, install the bolt.

Torque:

30 N·m {306 kgf·cm, 22ft·lbf}

35. INSTALL REAR SEAT ASSEMBLY LH

(a) Using a T50 "TORX" socket wrench, install the rear seat

assembly LH with the 2 bolts.

Torque:

45 N·m {459 kgf·cm, 33ft·lbf}

SEAT: REAR SEAT ASSEMBLY (for Double Cab): REASSEMBLY; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XED009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: REAR SEAT ASSEMBLY (for Double Cab): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

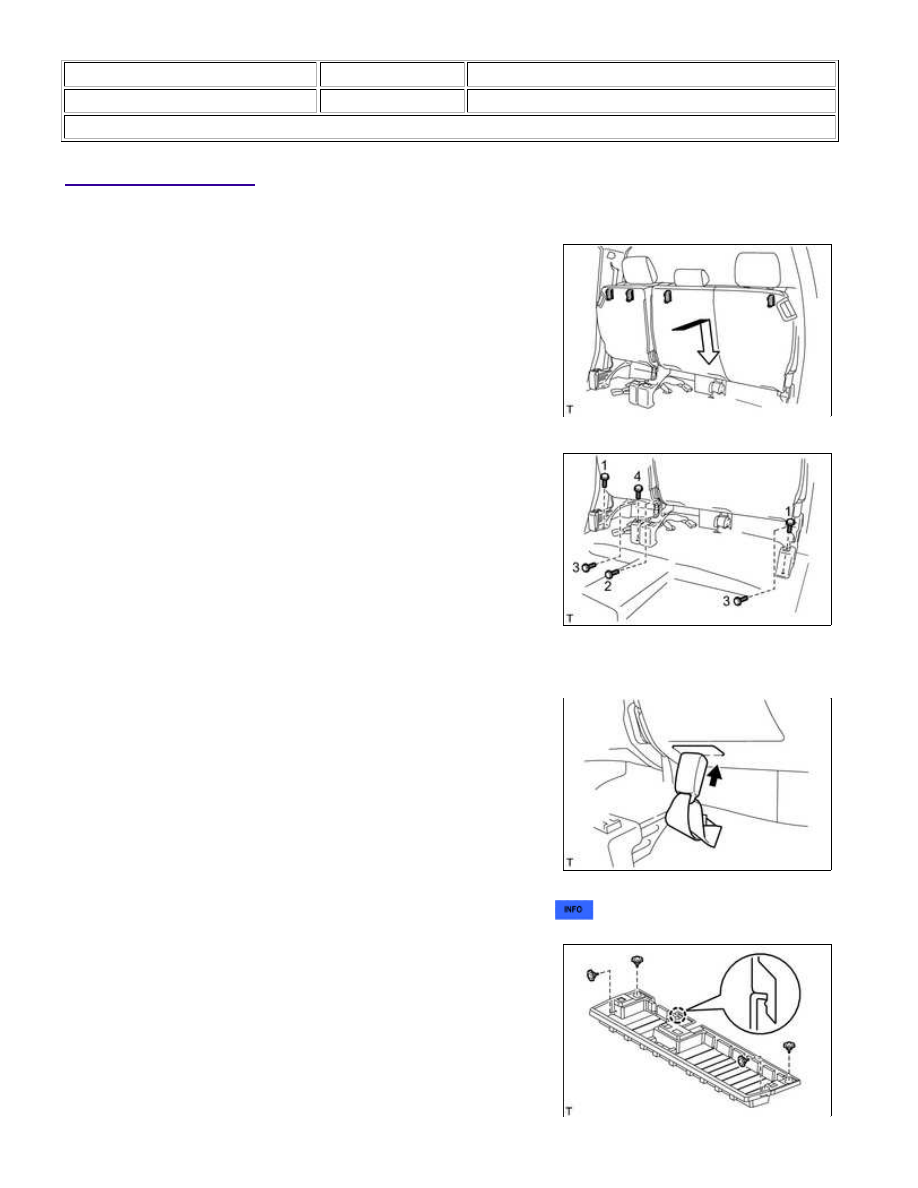

INSTALLATION

1. INSTALL REAR SEAT ASSEMBLY

NOTICE:

Be careful not to damage the vehicle body.

(b) Install the 6 bolts in the order indicated in the illustration.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

2. INSTALL REAR SEAT INNER BELT ASSEMBLY

(a) Insert the rear seat inner belt assemblies.

3. CONNECT REAR CENTER SEAT OUTER BELT ASSEMBLY

4. INSTALL SEAT FLOOR BOX (w/ Seat Under Tray)

(a) Attach the claw to install the seat floor box.

(b) Install the 4 knobs.

SEAT: REAR SEAT ASSEMBLY (for Double Cab): INSTALLATION; 20...
