Title: SEAT: REAR SEAT ASSEMBLY (for Double Cab): REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

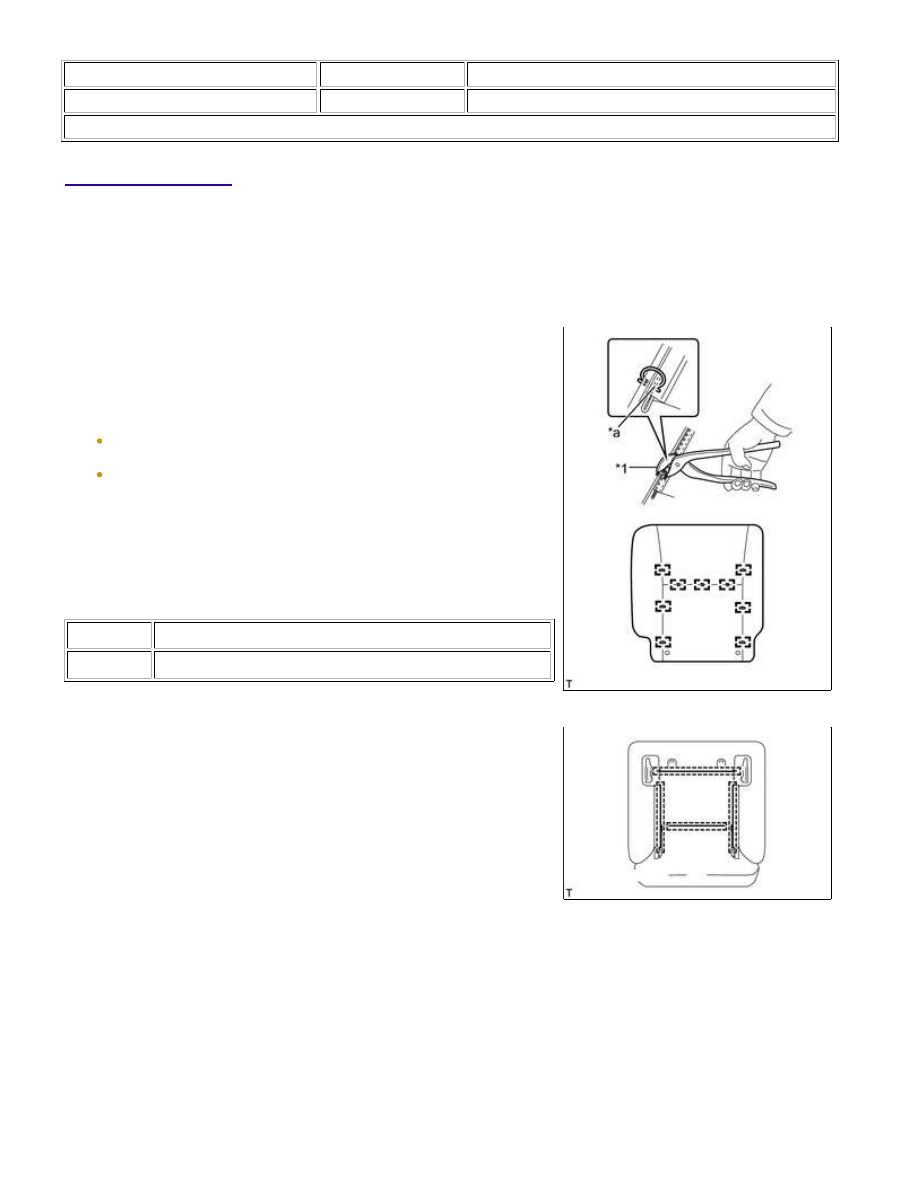

1. INSTALL SEPARATE TYPE REAR SEATBACK COVER RH

(a) Set the separate type rear seatback cover RH in place.

(b) Using hog ring pliers, install the separate type rear seatback

cover RH to the separate type rear seatback pad RH with 9 new

hog rings as shown in the illustration.

NOTICE:

Be careful not to damage the separate type rear seatback cover
RH.
Be sure to securely install the hog rings as shown in the
illustration while preventing wrinkles from forming on the
separate type rear seatback cover RH.

HINT:

Install the hog rings at the cutouts if they are there.

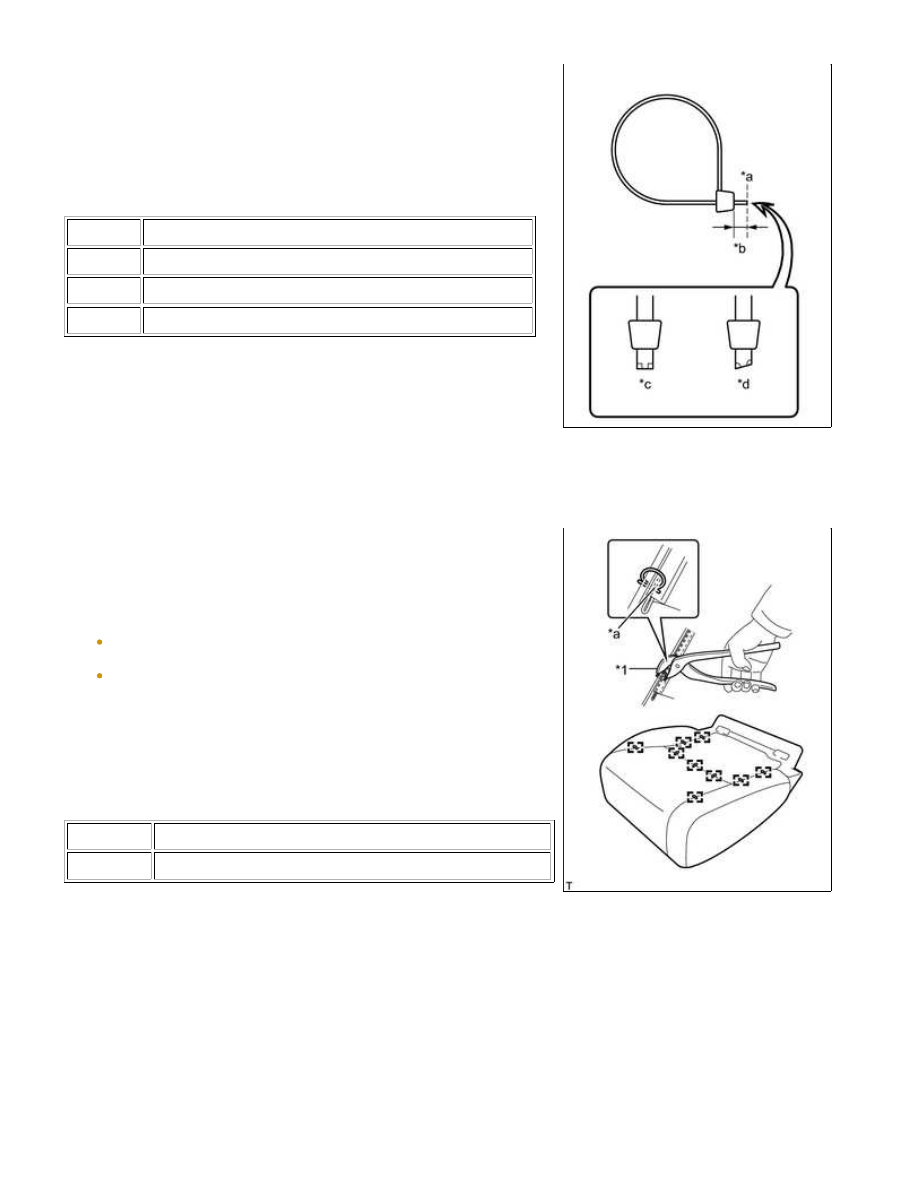

Text in Illustration

*1

Hog Ring Pliers

*a

Cutout

2. INSTALL REAR SEATBACK COVER WITH PAD RH

(a) Install the rear seatback cover with pad RH to the rear seatback

frame sub-assembly RH, and then attach the 4 hooks.

3. INSTALL REAR SEAT HEADREST SUPPORT RH

(a) Attach 4 claws to install the 2 rear seat headrest supports.

4. INSTALL REAR SEAT HEADREST ASSEMBLY RH

(a) Install the rear seat headrest assembly RH.

SEAT: REAR SEAT ASSEMBLY (for Double Cab): REASSEMBLY; 20...

5. INSTALL REAR SEAT TURN LOCK SUB-ASSEMBLY RH

(a) Install the rear seat turn lock sub-assembly RH with the bolt.

Torque:

45 N·m {459 kgf·cm, 33ft·lbf}

6. INSTALL REAR SEAT HINGE COVER RH

(a) Install the rear seat hinge cover RH with the 2 screws.

7. INSTALL REAR SEAT HINGE COVER LH

(a) Install the rear seat hinge cover LH with the 2 screws.

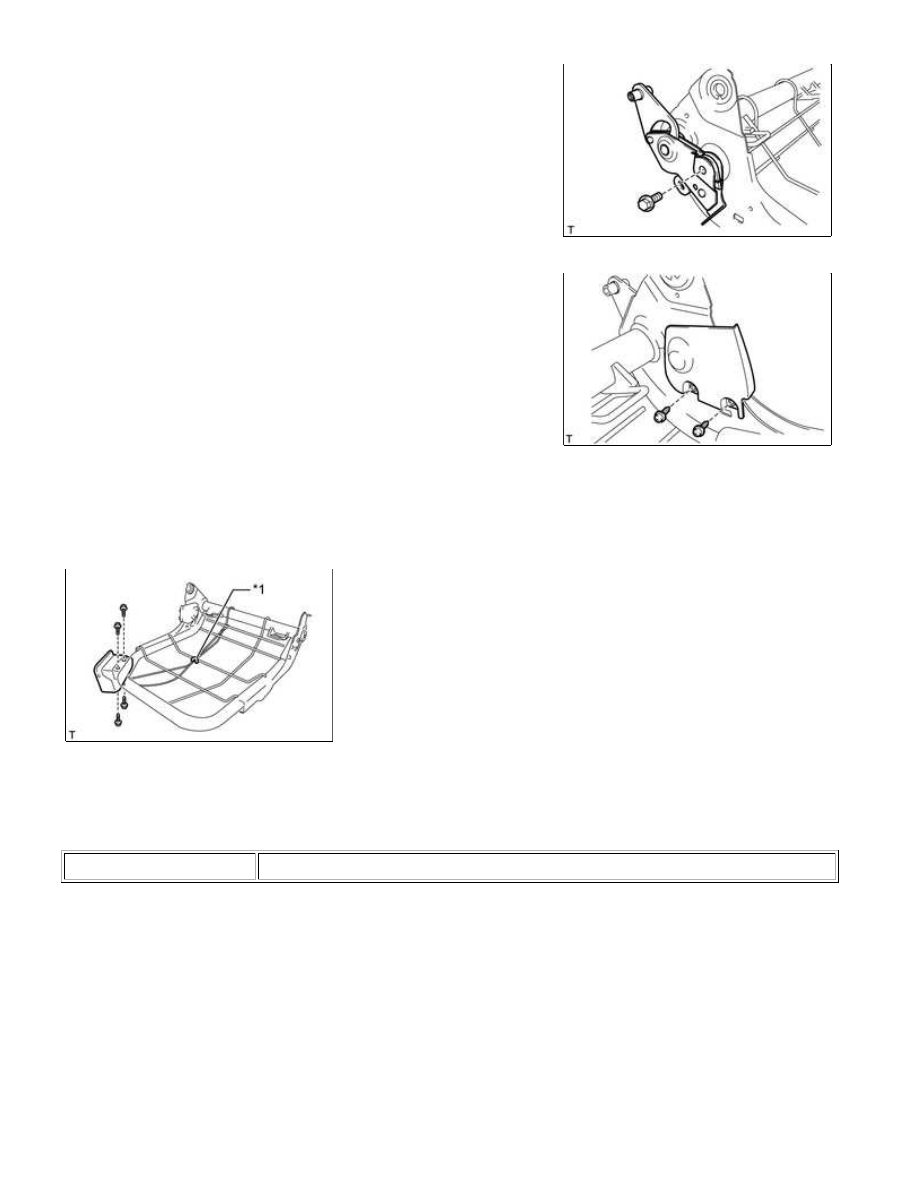

8. INSTALL NO. 1 RECLINING ADJUSTER RELEASE HANDLE RH

(a) Install the No. 1 reclining adjuster release handle RH with the 4 screws.

(b) Connect the cable and install a new cable tie.

Text in Illustration

*1

Cable Tie

SEAT: REAR SEAT ASSEMBLY (for Double Cab): REASSEMBLY; 20...

*a

Cut Here

*b

10 mm (0.40 in.)

*c

Correct

*d

Incorrect

9. INSTALL SEPARATE TYPE REAR SEAT CUSHION COVER RH

(a) Set the separate type rear seat cushion cover RH in place.

(b) Using hog ring pliers, install the separate type rear seat cushion

cover RH to the separate type rear seat cushion pad RH with 9

new hog rings as shown in the illustration.

NOTICE:

Be careful not to damage the separate type rear seat cushion
cover RH.
Be sure to securely install the hog rings as shown in the
illustration while preventing wrinkles from forming on the
separate type rear seat cushion cover RH.

HINT:

Install the hog rings at the cutouts if they are there.

Text in Illustration

*1

Hog Ring Pliers

*a

Cutout

10. INSTALL REAR SEAT CUSHION COVER WITH PAD RH

SEAT: REAR SEAT ASSEMBLY (for Double Cab): REASSEMBLY; 20...

(a) Using hog ring pliers, install the rear seat cushion cover with pad

RH to the rear seat cushion frame sub-assembly RH with 2 new

hog rings as shown in the illustration.

NOTICE:

Be careful not to damage the separate type rear seat cushion
cover RH.
Be sure to securely install the hog rings as shown in the
illustration while preventing wrinkles from forming on the
separate type rear seat cushion cover RH.

HINT:

Install the hog rings at the cutouts if they are there.

Text in Illustration

*1

Hog Ring Pliers

*a

Cutout

(b) Attach the 2 hooks.

(c) Attach the 5 hooks to the seat cushion frame sub-assembly RH.

(d) Fold down the separate type rear seat cushion cover RH and

close the 2 fasteners, and then attach the hook.

Text in Illustration

*1

Fastener

(e) Connect the cable to the rear seat turn lock sub-assembly RH.
