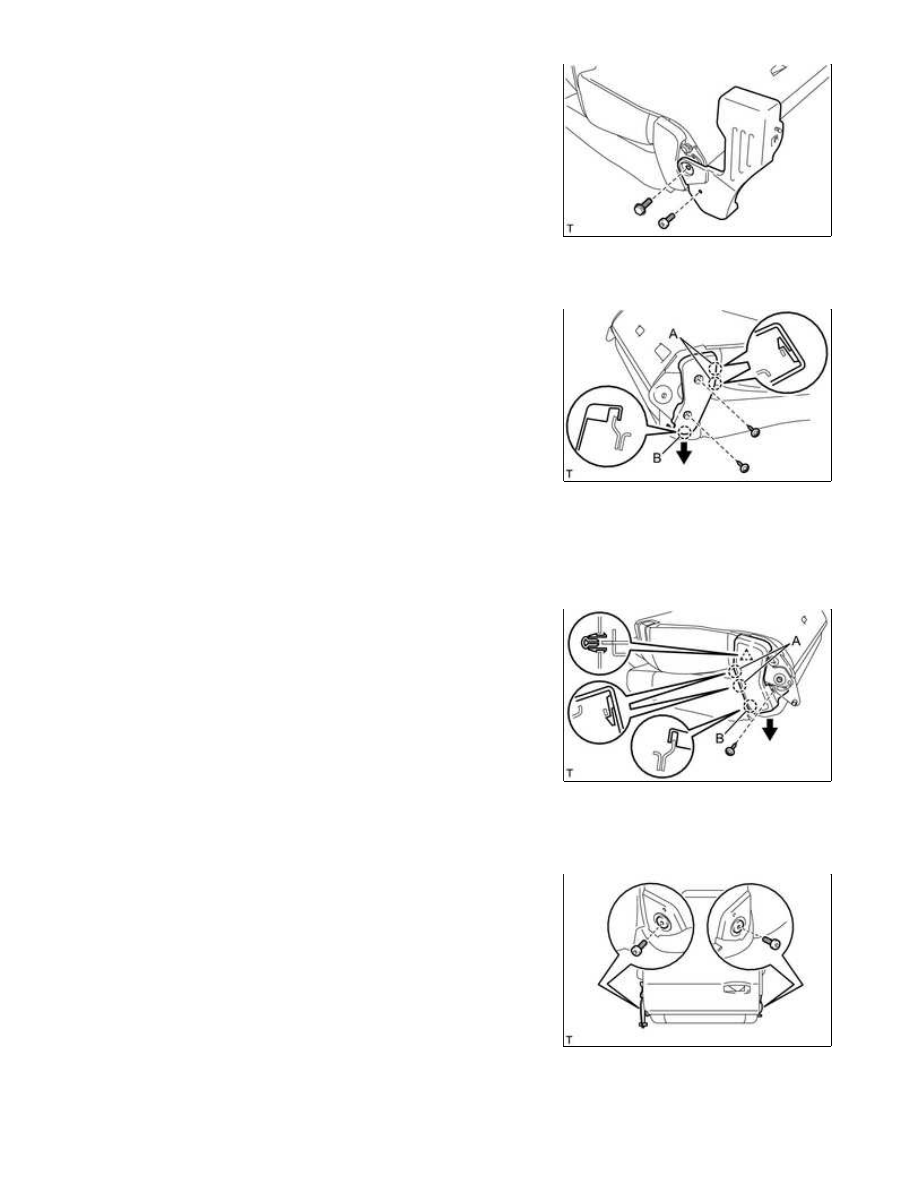

21. REMOVE NO. 1 SEAT LEG SUB-ASSEMBLY

(a) Using a T45 "TORX" socket wrench, remove the bolt.

(b) Remove the bolt and No. 1 seat leg sub-assembly.

22. REMOVE INNER REAR SEAT LOCK COVER RH

(a) Remove the 2 screws.

(b) Detach the 2 claws labeled A, and then detach the claw labeled B in the direction indicated by the arrow in

the illustration and remove the inner rear seat lock cover RH.

23. REMOVE OUTER REAR SEAT LOCK COVER RH

(a) Remove the screw.

(b) Detach the clip and 2 claws labeled A, and then detach the claw labeled B in the direction indicated by the

arrow in the illustration and remove the outer rear seat lock cover RH.

24. REMOVE REAR SEAT CUSHION ASSEMBLY RH

(a) Using a T40 "TORX" socket wrench, remove the 2 bolts and rear

seat cushion assembly RH.

SEAT: REAR SEAT ASSEMBLY (for Double Cab): DISASSEMBLY; 20...

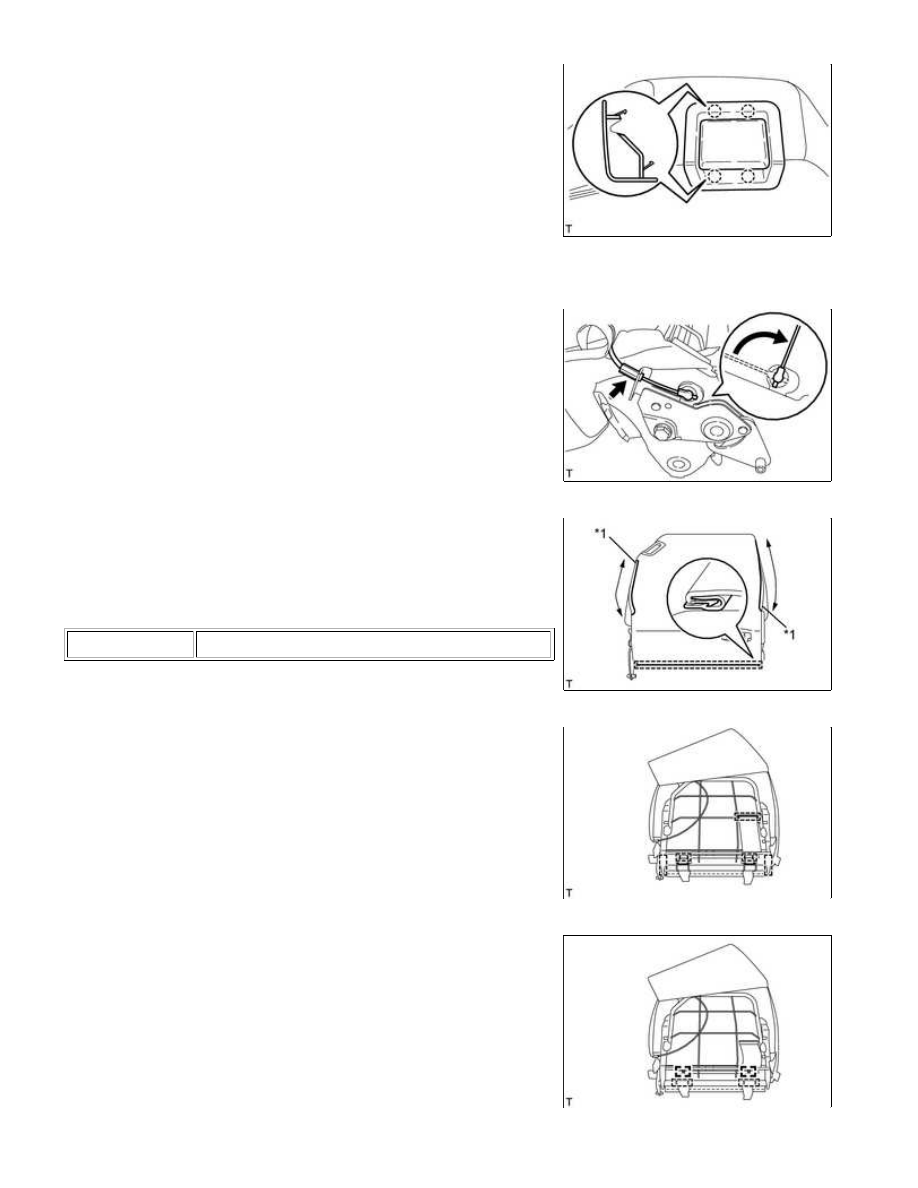

25. REMOVE REAR SEATBACK LOCK CONTROL BEZEL RH

(a) Detach the 4 claws and remove the rear seatback lock control

bezel RH.

26. REMOVE REAR SEAT CUSHION COVER WITH PAD RH

(a) Disconnect the cable from the rear seat turn lock sub-assembly

RH.

(b) Detach the hook and open the 2 fasteners, and then open the

separate type rear seat cushion cover RH.

Text in Illustration

*1

Fastener

(c) Detach the 5 hooks from the rear seat cushion frame

sub-assembly RH.

(d) Detach the 2 hooks and remove the 2 hog rings, and then

remove the rear seat cushion cover with pad RH.

SEAT: REAR SEAT ASSEMBLY (for Double Cab): DISASSEMBLY; 20...

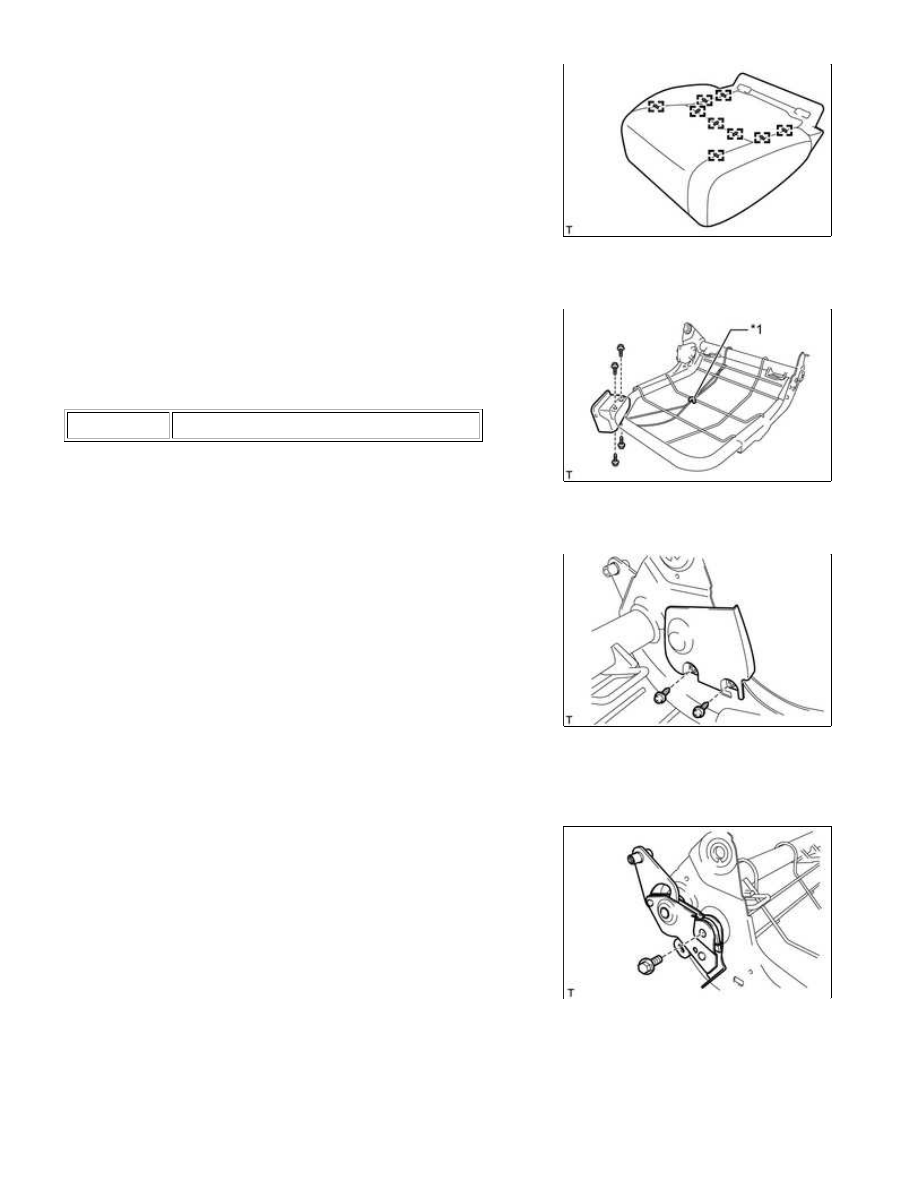

27. REMOVE SEPARATE TYPE REAR SEAT CUSHION

COVER RH

(a) Remove the 9 hog rings and separate type rear seat cushion

cover RH from the separate type rear seat cushion pad RH.

28. REMOVE NO. 1 RECLINING ADJUSTER RELEASE HANDLE RH

(a) Cut the cable tie and disconnect the cable.

Text in Illustration

*1

Cable Tie

(b) Remove the 4 screws and No. 1 reclining adjuster release handle RH.

29. REMOVE REAR SEAT HINGE COVER LH

(a) Remove the 2 screws and rear seat hinge cover LH.

30. REMOVE REAR SEAT HINGE COVER RH

(a) Remove the 2 screws and rear seat hinge cover RH.

31. REMOVE REAR SEAT TURN LOCK SUB-ASSEMBLY RH

(a) Remove the bolt and rear seat turn lock sub-assembly RH.

32. REMOVE REAR SEAT HEADREST ASSEMBLY RH

(a) Remove the rear seat headrest assembly RH.

SEAT: REAR SEAT ASSEMBLY (for Double Cab): DISASSEMBLY; 20...

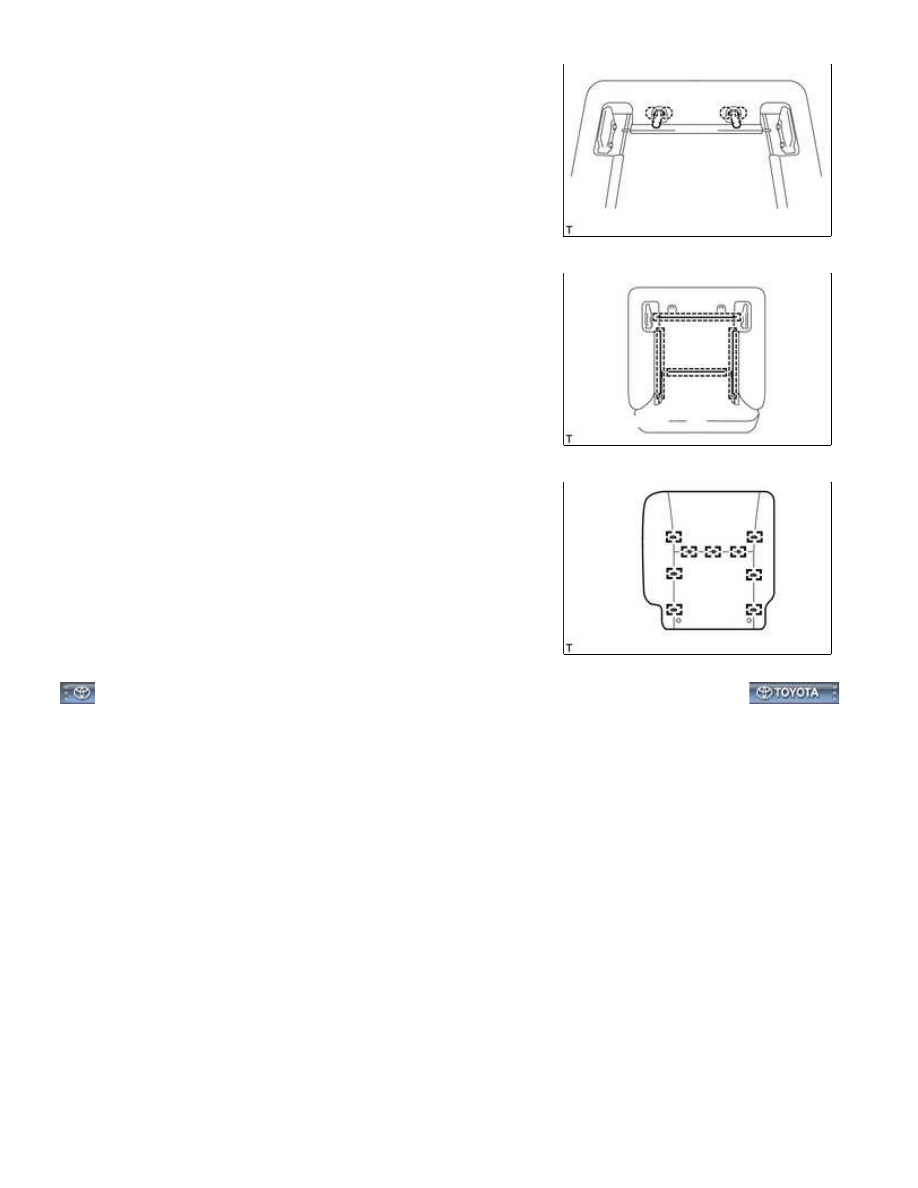

33. REMOVE REAR SEAT HEADREST SUPPORT RH

(a) Detach the 4 claws and remove the 2 rear seat headrest

supports.

34. REMOVE REAR SEATBACK COVER WITH PAD RH

(a) Detach the 4 hooks and remove the rear seatback cover with

pad RH.

35. REMOVE SEPARATE TYPE REAR SEATBACK COVER

RH

(a) Remove the 9 hog rings and separate type rear seatback cover

RH from the separate type rear seatback pad RH.
