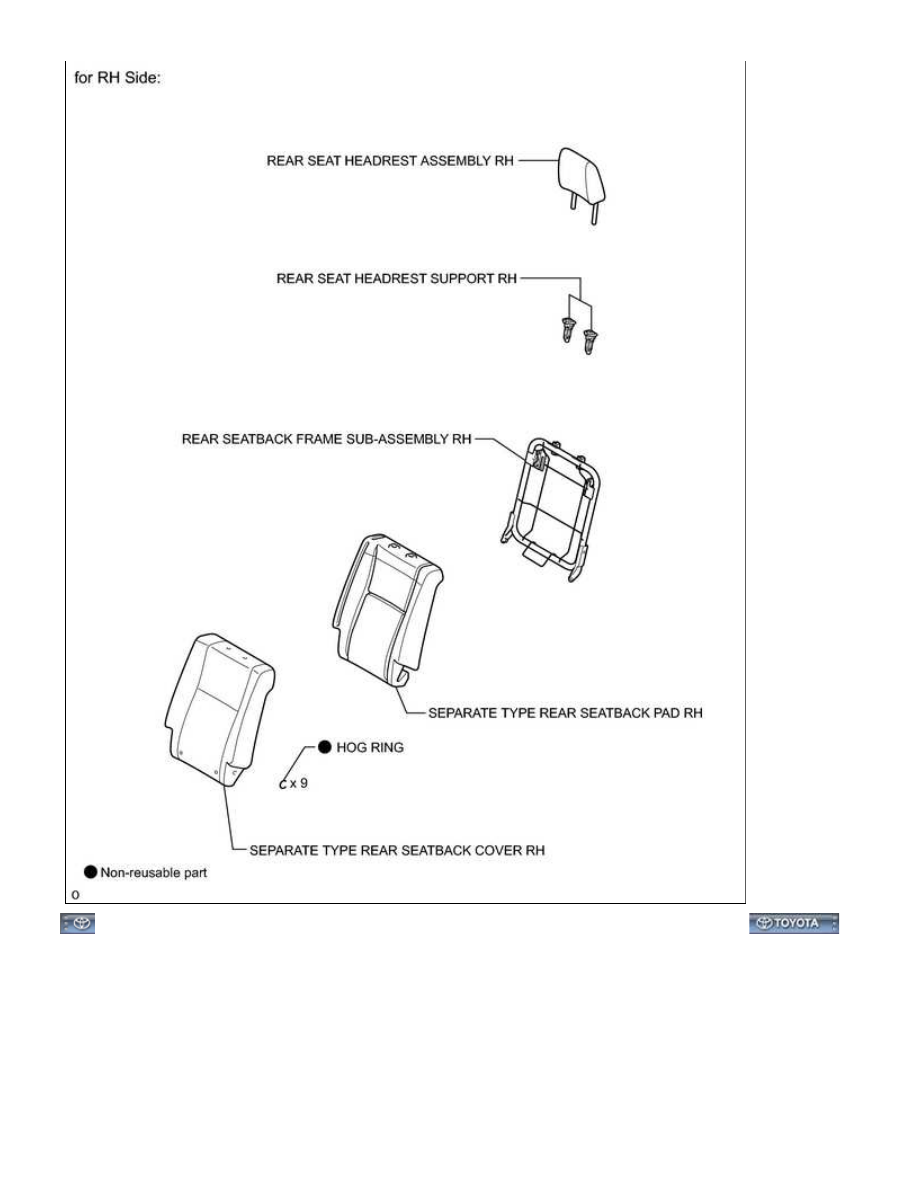

SEAT: REAR SEAT ASSEMBLY (for Double Cab): COMPONENTS; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XEF009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: REAR SEAT ASSEMBLY (for Double Cab): REMOVAL; 2015 MY Tundra [08/2014 -        ]

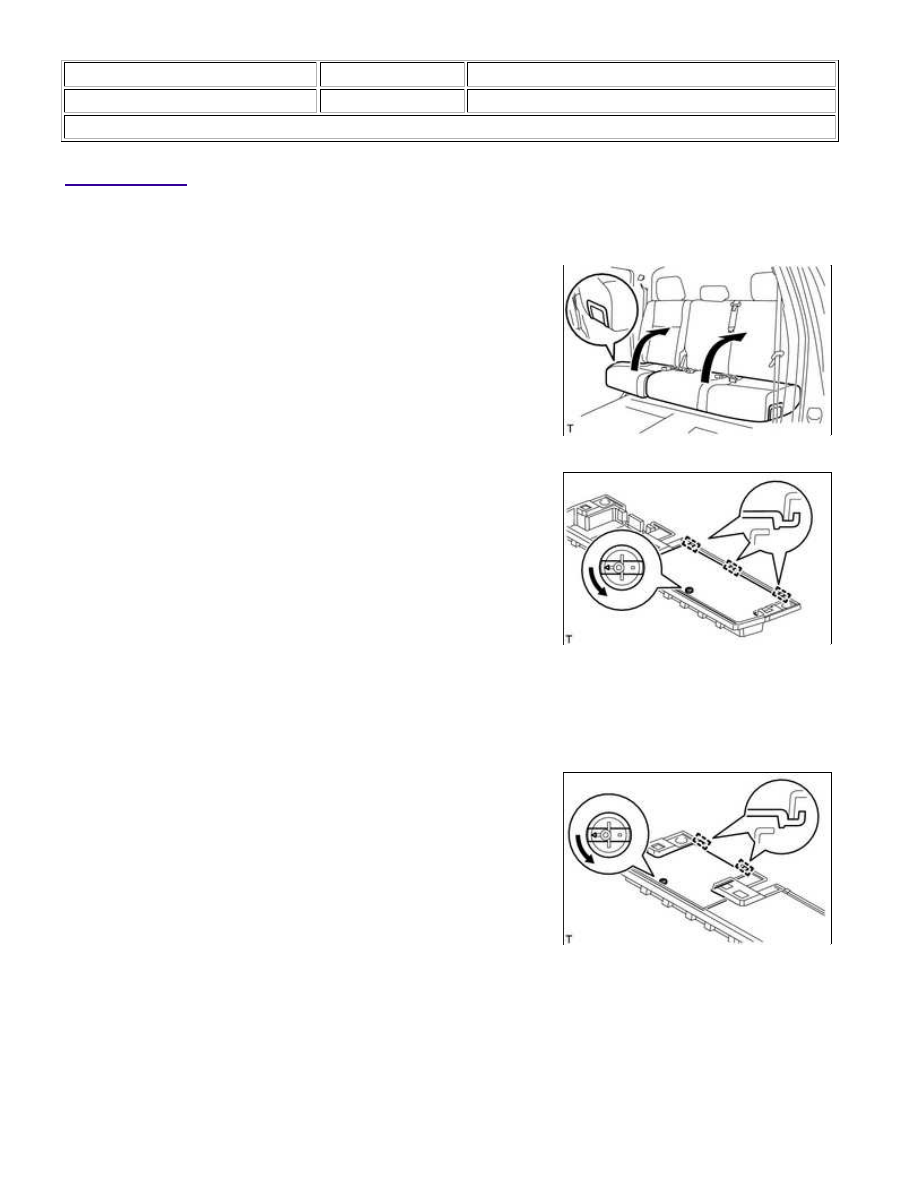

REMOVAL

1. REMOVE LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY LH (w/ Seat Under

Tray)

(a) Pull the 2 reclining adjusting handles and fold up the seat

cushion.

(b) Turn the knob and open the luggage compartment side cover

sub-assembly LH.

(c) Detach the hooks and remove the luggage compartment side cover sub-assembly LH.

2. REMOVE LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY RH (w/ Seat Under

Tray)

(a) Turn the knob and open the luggage compartment side cover

sub-assembly RH.

(b) Detach the hooks and remove the luggage compartment side cover sub-assembly RH.

SEAT: REAR SEAT ASSEMBLY (for Double Cab): REMOVAL; 2015 ...

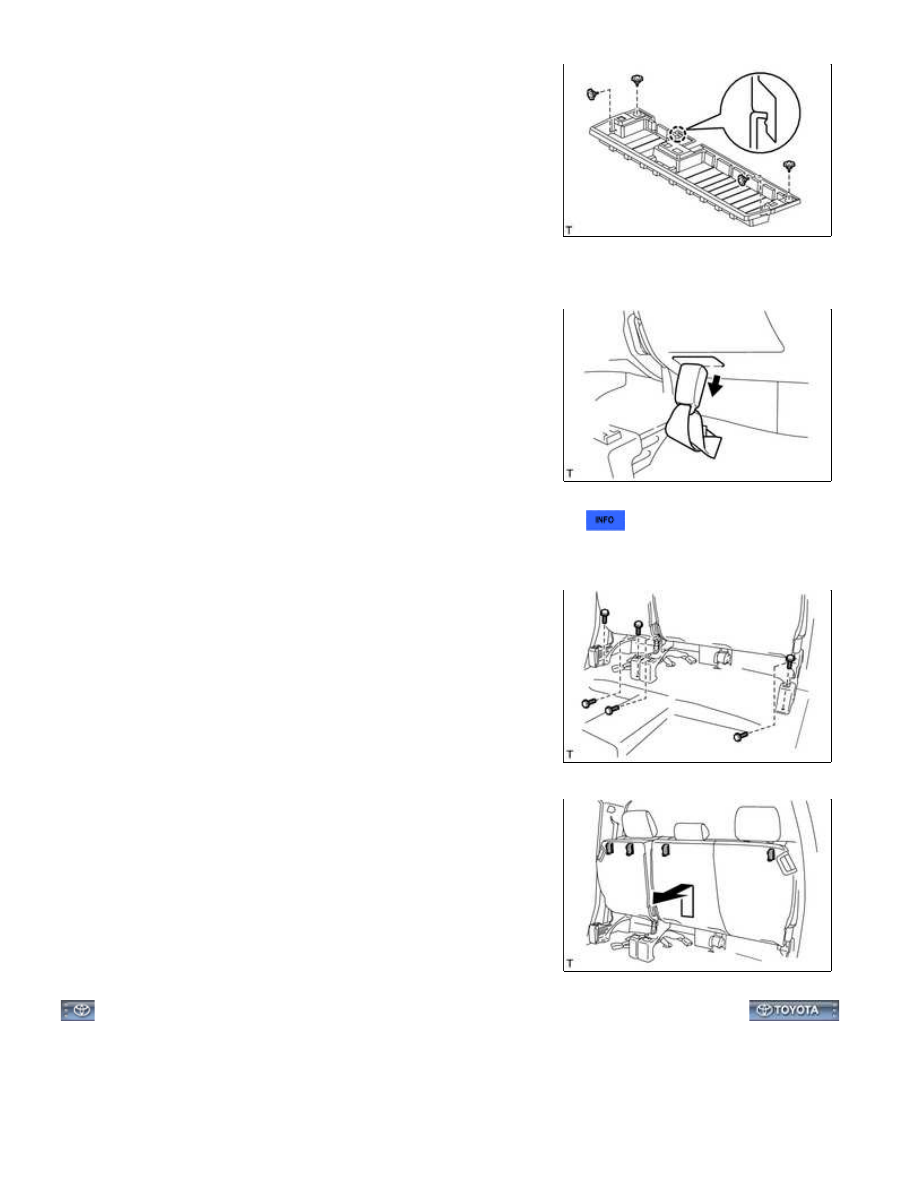

3. REMOVE SEAT FLOOR BOX (w/ Seat Under Tray)

(a) Remove the 4 knobs.

(b) Detach the claw and remove the seat floor box.

4. REMOVE REAR SEAT INNER BELT ASSEMBLY

(a) Pull out the rear seat inner belt assemblies.

5. DISCONNECT REAR CENTER SEAT OUTER BELT ASSEMBLY

6. REMOVE REAR SEAT ASSEMBLY

(a) Remove the 6 bolts.

(b) Lift the rear seat assembly to detach the 4 hooks, and remove

the rear seat assembly.

NOTICE:

Be careful not to damage the vehicle body.

SEAT: REAR SEAT ASSEMBLY (for Double Cab): REMOVAL; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XEG009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: REAR SEAT ASSEMBLY (for Double Cab): DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

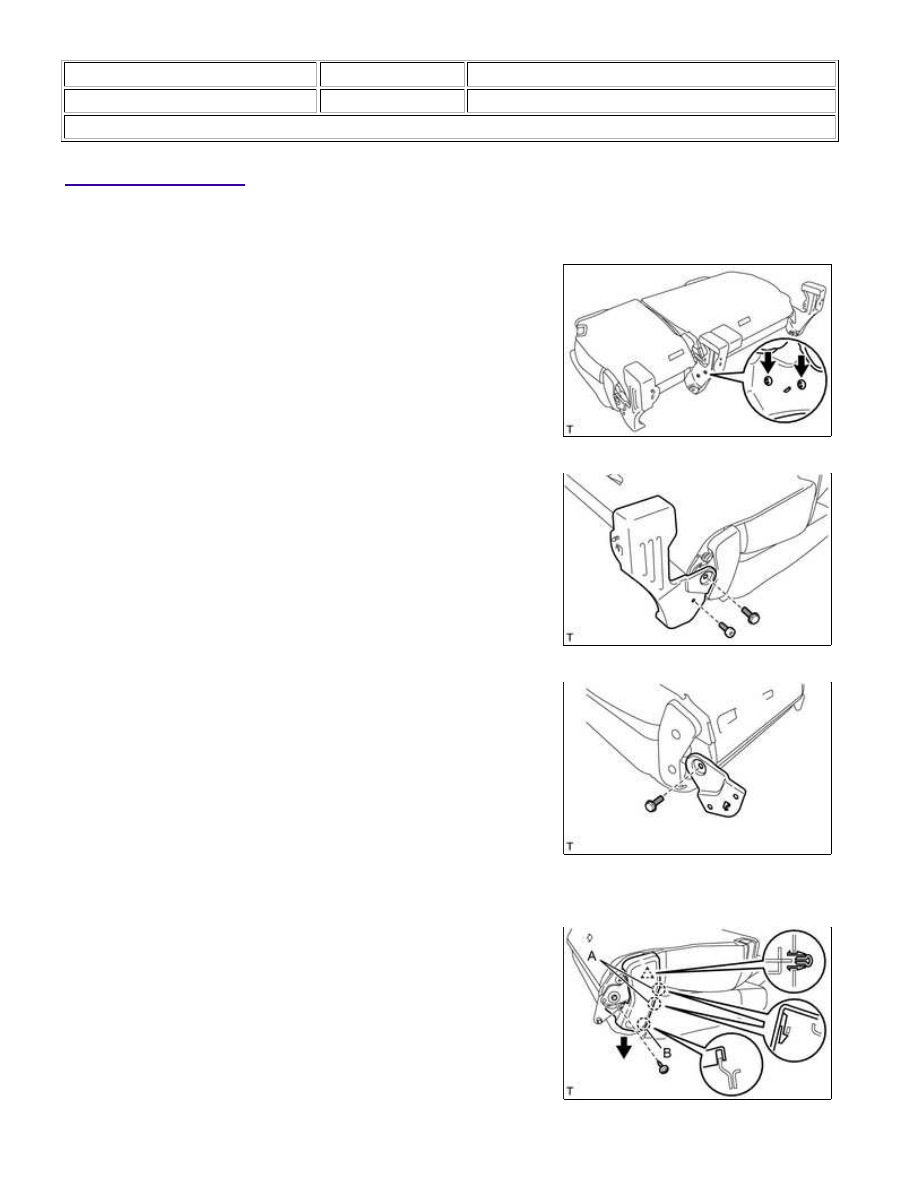

DISASSEMBLY

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

1. REMOVE REAR SEAT ASSEMBLY LH

(a) Using a T50 "TORX" socket wrench, remove the 2 bolts and rear

seat assembly LH.

2. REMOVE NO. 1 SEAT LEG SUB-ASSEMBLY LH

(a) Using a T40 "TORX" socket wrench, remove the bolt.

(b) Remove the bolt and No. 1 seat leg sub-assembly LH.

3. REMOVE NO. 1 SEAT LEG SUB-ASSEMBLY RH

(a) Remove the bolt and No. 1 seat leg sub-assembly RH.

4. REMOVE OUTER REAR SEAT LOCK COVER LH

(a) Remove the screw.
